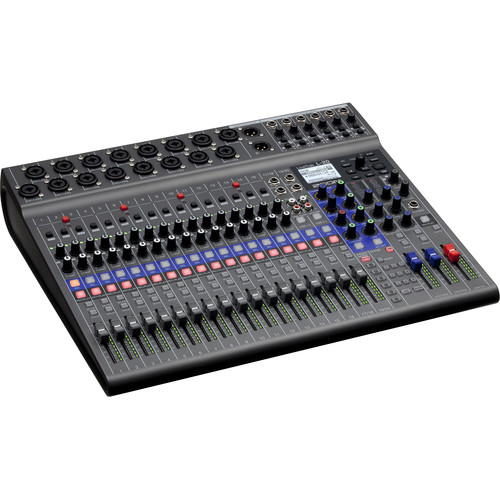

ZOOM L-20 LiveTrak цифровой микшер

LIVETRAK L-20

Больше каналов, больше музыки.

LiveTrak™ L-20 – это новая цифровая консоль, которая предлагает все необходимое для микширования, мониторинга и выполнения сложных задач при звукозаписи. 20 дискретных аудиоканалов и шесть пользовательских мониторных миксов делают ее идеальным выбором для больших и смелых решений.

20 входов на все нужды

LiveTrak L-20 был создан, чтобы делать сложные миксы. Он оснащен 20-ю входами (16 моно микрофонных/линейных входов и два стереовхода) с собственными трехполосными эквалайзерами с параметрической серединой. 16 монофонических входов также позволяют автономно управлять компрессором.

22 дорожки записи

Записывайте 20 дискретных каналов, плюс стерео микс прямо на SD-карту. LiveTrak L-20 захватывает аудио высочайшего качества разрешением до 24-бит/96 кГц*. Он оснащен одними из самых тихих и технологически продвинутых предусилителей с эквивалентным шумом -128 dBu и входным усилением +60 дБ. Микшируйте готовые песни непосредственно на L-20 или переносите дискретные дорожки на вашу DAW-программу для доработки.

* Эффекты, эквалайзер, овердаббинг, аудиоинтерфейс и режимы фейдера A-F не доступны при частоте семплирования 96 кГц.

Создавайте до шести мониторных миксов

Благодаря шести независимым выходам для мониторинга, на каждый выход может подаваться собственный микс с эффектами, который можно с легкостью переносить с мощного выхода для наушников на балансный линейный выход для студийных мониторов.

Дополнительный выход

LiveTrak L-20 также оснащен седьмым выделенным выходом для звукорежиссера концертного зала (FOH-инженера). Звукорежиссер может осуществлять мониторинг основного микса и любого из дополнительных миксов, настраивая их в соответствии с требованиями музыкантов.

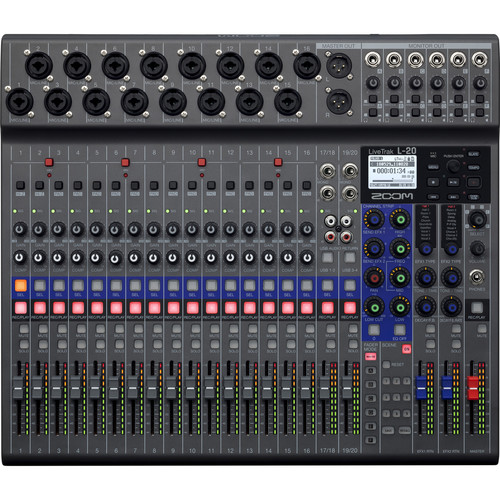

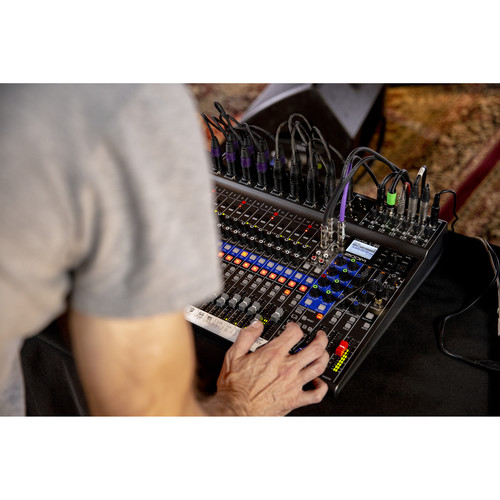

Обзор основной панели

Канальная панель
Каждый из 20 каналов имеет собственный фейдер, а также кнопки Mute и Solo. Кроме того, 16 моно-каналов оснащены ручками управления компрессором и усилением. Запись и воспроизведение индивидуальных каналов осуществляются с помощью кнопки Rec/Play.

Эквалайзер
Zoom L-20 оснащен удобным трехполосным эквалайзером с параметрической серединой и фильтром верхних частот для каждого входного канала. Используйте кнопку “Select” для применения настроек канальной панели к выбранному каналу.

Две панели эффектов
L-20 предлагает пользователю 20 встроенных эффектов с регулируемыми параметрами. Выберите один из эффектов типа Delay или Reverb, а затем примените их к любому каналу, используя две выделенные EFX-шины.

Большой выбор аудиовходов
L-20 оснащен комбинированными разъемами XLR и 6,3 мм. Входы 1 и 2 являются высокоимпедансными (Hi-Z) и позволяют подключаться к электрогитаре или бас-гитаре. Каналы 17/18 и 19/20 предназначены для подключения устройств по линейному TS-входу и RCA. К ним можно подключать клавиатуры, синтезаторы и другие аудио устройства.

Навигация и дисплей
LiveTrak L-20 оснащен ярким LCD-дисплеем с подсветкой, а также ручкой энкодера для простой навигации по меню, где вы можете создавать новые проекты, загружать ранее созданные проекты и изменять параметры вашего рекордера.

Встроенный микрофон и метроном
Используйте встроенный микрофон для записи комментариев или в качестве talkback-микрофона. Нажмите кнопку Tempo для настройки метронома на желаемый темп.

Кнопки управления записью и воспроизведением
Здесь расположены кнопки остановки, перемотки вперед и назад, а также кнопки паузы/воспроизведения и записи с подсветкой. Кнопка овердаббинга позволяет записывать дополнительные дорожки на текущий проект.

Шесть собственных мониторных миксов
Кнопки “Fader Mode” позволяют вам создавать собственные миксы, как для главного так и для мониторного выходов. Каждый выход позволяет переключаться между мощным выходом для наушников и балансным линейным выходом для студийных мониторов.

Специальный выход для FOH-инженеров
Цифровая консоль L-20 оснащена выделенным выходом для наушников для FOH-инженеров, который позволяет им осуществлять мониторинг любого из саб-миксов, а также основного микса (Main Mix).

Пользовательские настройки сцены
Сохраняйте до девяти наборов настроек сцены, чтобы быстро вызывать нужное положение фейдера, настройки эквалайзера, панорамирования, положения клавиши Mute и др.

Большой, многофункциональный

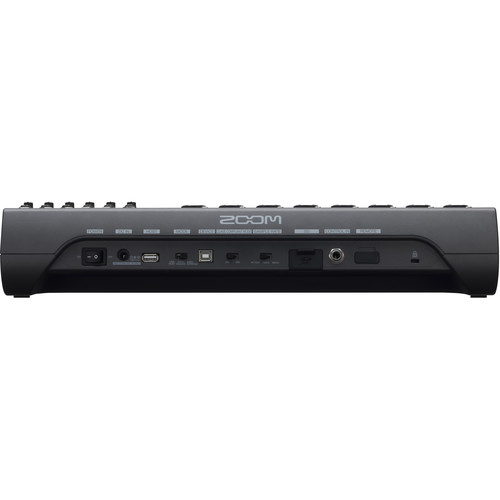

Несмотря на то, что LiveTrak L-20 был спроектирован для автономной аудиозаписи и использования в качестве микшерной консоли, его также можно использовать в качестве USB аудиоинтерфейса с 22-мя входами и 4-мя выходами. В режиме аудиоинтерфейса вы сможете направлять сигнал с входов на любую DAW-станцию или программу для работы с потоковым аудио, одновременно записывая его на SD-карту. Вдобавок к этому, вы можете направить аудио с вашего компьютера на L-20 и сделать его частью вашего живого выступления. Он также поддерживает режим совместимости (Class compliant mode), который позволяет подключаться к iOS-устройствам*.

* Для подключения требуется переходник Apple Lightning to USB Camera Adapter.

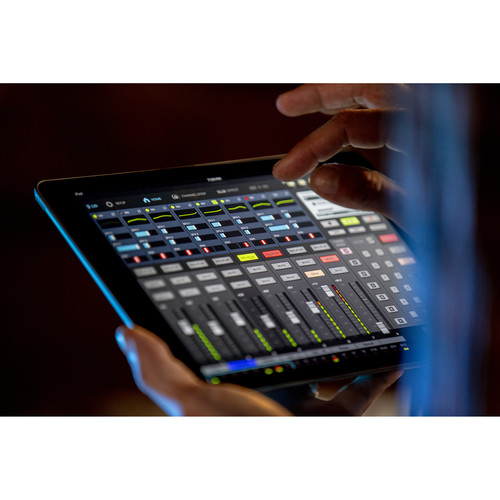

Беспроводное микширование

LiveTrak L-20 поддерживает функцию беспроводного управления* при помощи бесплатного iOS-приложения. В него входит большинство функций, включая уровни фейдеров, управление режимами, сценами, эквалайзером, командами EFX send/return, параметрами и др. Вы даже можете дистанционно управлять своей библиотекой эффектов и сцен. Доступно два режима управления: полноэкранный — с уменьшенными кнопками управления записью и воспроизведением или компактный – с расширенными кнопками управления записью и воспроизведением.

* Необходим адаптер Zoom Bluetooth (например, BTA-1). При использовании BTA-1, беспроводное управление возможно в помещении на расстоянии до 10 метров.

Функции и возможности

• 20 дискретных каналов (16 моно и 2 стерео) с разъемами XLR и 1/4″;
• Одновременная запись на 22 дорожки, воспроизведение с 20 дорожек;
• Режим аудиоинтерфейса (22 входа/4 выхода);
• Запись аудио качеством до 24бит/96кГц на SD-карту;
• 48В фантомного питания;
• Высокоимпендансное (Hi-Z) подключение (каналы 1 и 2);
• 26 дБ PAD (каналы 3-16);
• Встроенный регулятор компрессии (1-16);
• Кнопки Solo для каждого из каналов;
• Фильтр верхних частот с регулируемым порогом;
• Main-выходы, плюс 6 настраиваемых мониторных выходов;
• Выделенный выход для наушников для звукового инженера;
• Функция сохранения настроек сцены (до 9 сцен);
• 20 встроенных эффектов Delay и Reverb с настраиваемыми параметрами;
• Две выделенные EFX-шины;
• Встроенный talkback-микрофон;
• Режим совместимости с iOS устройствами;
• Совместим с iPad приложением для дистанционного микширования;
• Автоматическое включение/выключение записи;
• Функция предварительной записи;
• Импорт/экспорт проектов при помощи порта USB 2.0;
• Совместимость с педалью Zoom FS01;
• Автоматическая функция энергосбережения.

Аксессуары

Список аксессуаров, которые входят в комплект L-20:

• Сетевой адаптер AD-19
• Кабель USB 2.0
• Руководство пользователя

Опциональные аксессуары:

• RKL-12 – Переходник для телекоммуникационной стойки
• BTA-1 – Bluetooth-адаптер
• FS01 – Педаль-футсвич



Количество входных и выходных каналов
Входные	Моно (MIC/LINE): 16 Стерео (LINE): 2
Выходные	MASTER OUT: 1 MONITOR OUT: 6 НАУШНИКИ: 1
Входы 1-8
Моно (MIC/LINE)	Тип: Комбо-разъемы XLR/TRS (XLR: 2 HOT, TRS: TIP HOT) Входное усиление PAD OFF: +16 - +60 дБ PAD ON: -10 – +34 дБ Hi-Z ON: +6 - +50 дБ Входное сопротивление XLR: 3 кОм TRS: 10 кОм/1 МОМ (в режиме Hi-Z) Макс. входной уровень PAD OFF: 0 dBu (при 0 dBFS) PAD ON: +26 dBu (при dBFS) Фантомное питание +48В
Стерео (LINE)	Тип: Разъемы TS phone/RCA pin (небалансные) Максимальный входной уровень +10 dBu
Выходы
MASTER OUT:	Тип: XLR разъем (балансный) Максимальный выходной уровень: +14,5 dBu Выходное сопротивление: 100 Ом
MONITOR OUT A-F (с балансным выходом) подключенный к мониторным колонкам:	Тип: TRS-джек (балансный) Максимальный выходной уровень: +14,5 dBu Выходное сопротивление: 100 Ом
MONITOR OUT A-F (с небалансным выходом) подключенный к мониторным колонкам:	Тип: Стандартный стереофонический джек Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом Выходное сопротивление: 100 Ом
PHONES:	Тип: Стандартный стереофонический джек Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом Выходное сопротивление: 100 Ом
Шины
MASTER	1
MONITOR	6
SEND EFX	2
Канальная панель
Фильтр нижних чистот	40-600 Гц, 12 дБ/окт.
EQ	HIGH: 10 кГц, ± 15 дБ, тип shelving MID: 100 Гц - 8 кГц, ±15 дБ, тип peaking LOW: 100 Гц, ± 15 дБ, тип shelving
Индикаторы уровня
Сегментов	12
Send-эффекты
Эффекты	20 типов: EFX 1 Hall 1 (Reverb) Hall 2 (reverb) Room 1 (Reverb) Plate (Reverb) Church (Reverb) DrumAmb (Reverb) GateRev (Reverb) Vocal 1 (Delay + Hall Reverb) Vocal 2 (Delay + Mono Reverb) Vocal 3 (Delay + Plate Reverb) EFX2 Hall 3 (reverb) Room 2 (Reverb) Spring (Reverb) Delay (Delay) Analog (Delay) P-P Diy (Delay) Vocal 4 (Delay + Room Reverb) Chorus 1 (Stereo Chorus) Chorus 2 (Mono Chorus) Cho+Diy (Chorus + Delay)
Рекордер
Макс. дорожек записи	22 при 44,1/48 кГц 12 при 96 кГц
Макс. дорожек воспроизведения	20
Формат записи	WAV 44.1/48/96 кГц, 16/24-бит, моно/стерео
Носители информации	SDHC-карты объемом 4 - 32 ГБ (Класс 10 или выше) SDXC-карты объемом 64 - 512 ГБ (Класс 10 или выше)
Аудиоинтерфейс
44,1/48 кГц	Запись: 22 канала Воспроизведение: 4 канала
Глубина квантования	24-бит
Интерфейс	USB 2.0
Системные требования в режиме аудиоинтерфейса
Windows:	ОС： Windows® 7 SP1 или новее / 8.1 / 10 (32bit/64bit) Процессор: Intel® Core i3 или новее* USB: USB 3.0/USB 2.0** * Корректная работа не гарантируется с процессорами из серий Atom, Celeron или Pentium и с процессорами AMD. ** Поддерживаются только USB-host контроллеры с чипсетами Intel. Корректная работа с USB-хабами и платами расширениями не гарантируется.
Mac:	ОС： Mac® OS X 10.11 / 10.12 / 10.13 Процессор: Intel® Core i3 или новее USB: USB 3.0/USB 2.0* * Корректная работа с USB-хабами и платами расширениями не гарантируется.
iPhone/iPad:	iOS 9 / 10 / 11 * Для подключения требуется переходник Apple Lightning to USB Camera Adapter.
Картридер
Класс	Mass storage USB 2.0 High Speed
USB HOST
Класс	>USB 2.0 High Speed
Частота семплирования	>44,1/48/96 кГц
Частотные характеристики	44,1 кГц: -1.0 дБ: 20 Гц - 20 кГц 96 кГц: -3.0 дБ: 20 Гц - 40 кГц
Эквивалентный входной шум	Точное измерение: -128 dB EIN (IHF-A) с +60 дБ/150 Ом (на входе)
Дисплей	LCD с подсветкой (разрешение 128x64)
Питание	AC-адаптер Zoom AD-19 (DC12В/2A)
Потребляемая мощность	Макс. 24 Вт
Габариты (Д х Ш х В)	445 х 388,4 х 82,6 мм
Вес	3,71 кг
