Total Video Inputs
10

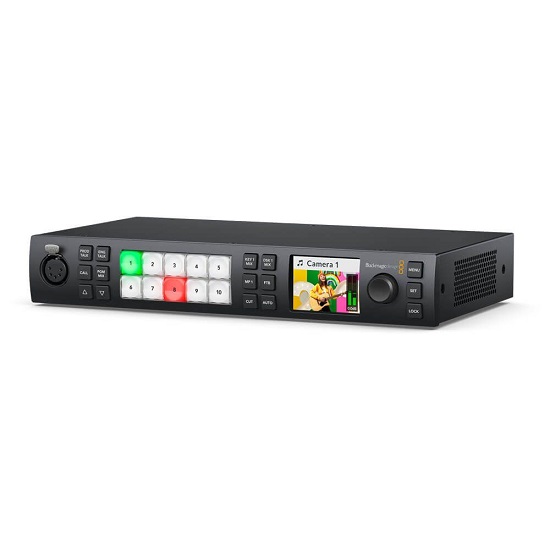

ATEM 1 M/E Constellation HD — видеомикшер высокой четкости с расширенными функциями! Единая конструкция M/E включает в себя 10 входов 3G‑SDI, преобразованных в стандарт, и 6 независимых дополнительных выходов 3G‑SDI! Он также включает в себя USB-выход для веб-камеры, DVE, хромакейеры, медиаплееры, мультипросмотр и многое другое!
ATEM Constellation HD, самые мощные в мире HD-микшеры для прямых трансляций! Эти невероятно мощные HD-микшеры доступны в 3 моделях, включая модель 1 M/E с 10 входами, модель 2 M/E с 20 входами и массивную модель 4 M/E с 40 входами! Кроме того, каждый вход SDI оснащен полным преобразователем стандартов! ATEM Constellation включает в себя расширенные функции, такие как DVE, расширенные цветные ключи ATEM, медиаплееры, мультипросмотры и процессоры SuperSource! Кроме того, встроенный аудиомикшер Fairlight включает в себя компрессор, лимитер, 6-полосный параметрический эквалайзер и расширитель на каждом входе. В комплект входит бесплатное программное управление ATEM, или вы можете добавить расширенную панель ATEM с 1 M/E, 2 M/E или 4 M/E!
Четыре модели на выбор!

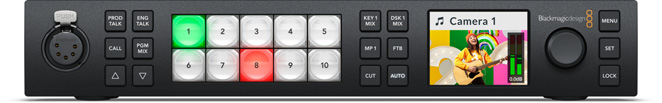

ATEM 1 M/E Constellation HD
Мощный видеомикшер 1 M/E включает в себя 10 преобразованных по стандарту входов 3G-SDI, 6 выходов 3G-SDI, DVE, 4 хромакея, 16-канальный мультипросмотр, медиаплееры, двустороннюю связь и USB-выход для веб-камеры.
ATEM 2 M/E Constellation HD
Модель 2 M/E удваивает возможности модели 1 M/E с 20 входами 3G-SDI, 12 выходами 3G-SDI, 2 DVE, 8 расширенных клавиш ATEM, 2 мультипросмотрами и SuperSource, всего 6 DVE
ATEM 4 M/E Constellation HD
Массивная модель 4 M/E удваивает возможности модели 2 M/E с 40 входами 3G-SDI, 24 выходами 3G-SDI, 4 DVE, 16 расширенных клавиш ATEM, 4 мультипросмотрами и 2 SuperSource для 12 x DVE
ATEM 4 M/E Constellation 4K
Массивный коммутатор 4 M/E Ultra HD для прямых трансляций с 40 стандартно преобразованными входами 12G-SDI, 24 дополнительными выходами 12G-SDI, 16 усовершенствованными ключами ATEM, 4 мультипросмотрами и 2 SuperSource, всего 12 DV

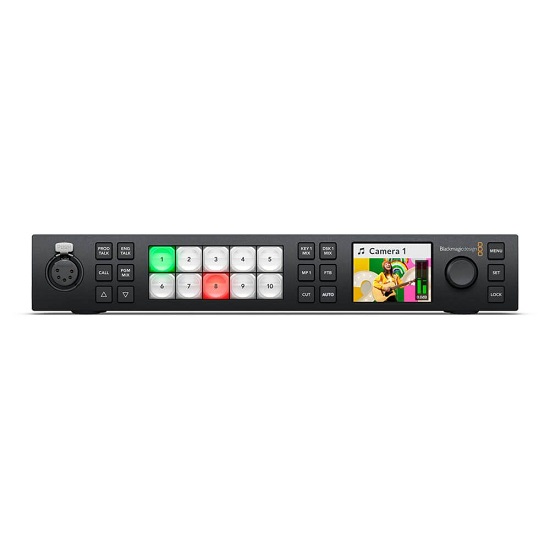

Полное управление с передней панели
С панелью управления, встроенной в переднюю панель, вы можете просто подойти и управлять ATEM Constellation в любое время. ATEM Constellation HD имеет те же функции, что и ATEM Mini, поэтому это фантастическое обновление, когда вам нужен видеомикшер большего размера! Кроме того, кнопки управления на передней панели того же типа премиум-класса, что и на полноразмерных панелях, поэтому они чрезвычайно надежны. Вы даже можете управлять манипуляторами, мультимедиа и переходом в черный цвет с передней панели! На передней панели имеется стандартный 5-контактный разъем для гарнитуры с обратной связью, с элементами управления для управления двусторонней связью. Кроме того, ЖК-дисплей на передней панели и кнопки меню позволяют получить доступ практически ко всем функциям видеомикшера!
До 40 входов 3G-SDI, преобразованных в стандарты!
Семейство ATEM Constellation HD включает модели, которые имеют до 40 независимых входов 3G-SDI, причем каждый вход оснащен собственным повышающим и кросс-преобразователем. Это означает, что можно преобразовать любой источник входного сигнала 1080p в видеостандарт видеомикшера! Это означает, что каждый SDI-вход видеомикшера может работать с другим телевизионным стандартом, и все входы будут работать! В модели ATEM 4 M/E Constellation HD вы даже можете закольцевать аудиоканалы 1, 2, 3 и 4 от входов SDI 1–30 к двум цифровым аудиовыходам MADI, так что вы можете передать аудио с входного сигнала коммутатора внешнему аудиоинженеру для микширования.
До 24 выходов 3G-SDI

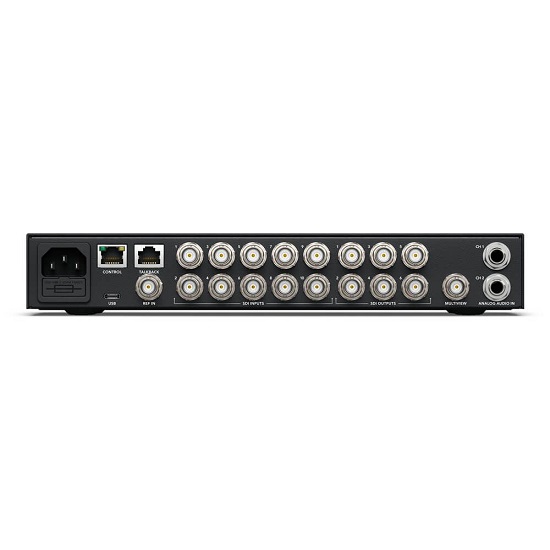

Семейство ATEM Constellation HD имеет огромное количество полностью независимых выходов 3G-SDI. Даже небольшая модель 1 M/E имеет 6 выходов 3G-SDI! Модель 2 M/E имеет 12 выходов 3G-SDI, а модель 4 M/E — 24 выхода 3G-SDI. Эти выходы SDI очень эффективны, потому что вы можете независимо направлять любой вход SDI или любой внутренний источник на каждый выход SDI. Это идеально подходит для запуска независимых каналов на сценических экранах, мастер-рекордерах и потоковых процессорах. Или используйте выходы SDI для рекордеров ISO, где каждая дека получит ресинхронизированный вход коммутатора с соответствующим тайм-кодом. Все выходы SDI содержат программный звук, тайм-код RP-188, управление камерой SDI, tally и двустороннюю связь.
ATEM 1 M/E Constellation HD
ATEM 2 M/E Constellation HD
ATEM 4 M/E Constellation HD
USB-выход веб-камеры для программного обеспечения для работы с видео
Чтобы помочь с прямой трансляцией, соединение USB-C на ATEM Constellation HD работает как источник веб-камеры. Это означает, что вы можете подключиться к компьютеру и работать с любым программным обеспечением для работы с видео! Программу обманывают, заставляя думать, что ATEM Constellation HD — это обычная веб-камера, но на самом деле это видеомикшер для живых выступлений! Это гарантирует полную совместимость с любым программным обеспечением для работы с видео и в полном разрешении 1080HD качества. Выберите любое программное обеспечение, которое вам нравится, например Zoom, Microsoft Teams или Skype, и получите новый способ проведения презентаций с профессиональным качеством многокамерной трансляции! Выход веб-камеры ATEM Constellation HD также работает с потоковым программным обеспечением, таким как Open Broadcaster, XSplit Broadcaster и другими!
Профессиональная обратная связь в эфире
Чтобы бригады работали как единая творческая команда, в ATEM Constellation встроена функция обратной связи. Talkback поддерживает 5-контактный разъем XLR для гарнитуры, а также разъем RJ12 на задней панели для взаимодействия со стандартными системами обратной связи, такими как ClearCom или RTS. Вы получаете полное управление двусторонней связью, включая программные и инженерные циклы, управление самопрослушиванием для прослушивания микрофона гарнитуры в наушниках и программный микс. ATEM Constellation HD также поддерживает двустороннюю связь SDI, которая использует каналы SDI 15 и 16 для двусторонней связи с камерами Blackmagic Design. Вы даже можете использовать каналы 13 и 14 для инженерной обратной связи. Можно даже микшировать микрофон двусторонней связи со звуком программы для озвучивания!
Создавайте удивительные виртуальные наборы
С 4 вышестоящими хромакейерами на строку M/E вы получаете идеальное решение для создания виртуальных наборов! С таким большим количеством хроматических ключей ATEM Advanced вы можете использовать ключ для каждой камеры, чтобы создать бесшовную композицию камеры поверх пользовательского фона. Даже модель 1 M/E имеет достаточно ключей для создания виртуального набора из 4 камер! Вы можете использовать внешние процессоры изображений для виртуальных наборов или даже создать виртуальный набор с фиксированной камерой, загрузив предварительно отрендеренные фоновые изображения из медиаплееров и медиапула. Вы можете настроить макросы для смены камер и загрузки правильного фона в медиаплееры! С такой большой гибкостью вы можете экспериментировать, пробуя различные настройки студии!
Многоскоростной 3G-SDI для всех стандартов HD-видео
Имея до 40 многоскоростных входных соединений 3G-SDI, в зависимости от модели, ATEM Constellation HD совместим со всеми типами источников HD-видео. Вы можете подключать оборудование во всех телевизионных стандартах высокой четкости, включая форматы 720p, 1080i и 1080p. Только многоскоростной 3G-SDI позволяет переключаться между форматами HD, поэтому вы можете мгновенно адаптироваться к потребностям вашей работы в любой точке мира! Входы SDI также будут обрабатывать встроенный звук и микшировать звук со всех видеовходов. Кроме того, выходные данные программы включают двустороннюю связь, подсчет и информацию об управлении камерой. Это означает, что вы можете подключить любой из SDI-выходов видеомикшера обратно к камере для возврата программы, управления камерой и двусторонней связи.
10 6 1.5G, 3G 2 x balanced 1/4 inch Jack, 1 x 5 pin XLR Talkback. 2 Ch embedded audio on all SDI inputs. 2 Ch embedded audio on all SDI outputs. None Tri-Sync or Black Burst. On all 10 inputs. On all 10 inputs. Any of the 6 SDI outputs. Any of the 6 SDI outputs. Any of the 6 SDI outputs. None 1 x USB-C supporting 720p or 1080p at PGM frame rate. 1 x 3G-SDI Ethernet. Direct connection between panel and chassis, or via network. Yes RJ45 for 3rd party talkback systems. Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included). Supports 10/100/1000 BASE-T. 1 x USB-C supports USB 3.1 Gen 1 (5Gb/s) None 720p50, 720p59.94, 720p60 SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. 4:2:2 10-bit. REC 709 Automatically detects between 1.5G-SDI and level A or level B 3G-SDI. 4 1 4 Yes Yes 5 1 Stinger, 1 DVE. 7 5 2 Front fascia emergency switching, software or optional hardware panel. 16 Red for program and green for preview indication. Yes 1 x multi view configurable to 16, 13, 10, 7 or 4 up view. Includes monitoring of Program, Preview, Inputs, Media Players, DSK, Clean Feed with optional labels and audio meters. HD 1366 x 768 2 Fill and key for each media player. 20 2 x up to 1080p60. 400 frames. 200 frames. PNG, TGA, BMP, GIF, JPEG and TIFF. TGA Sequence. WAV, MP3 and AIFF. Built in 2.2 inch LCD monitor for video, 10 LED buttons for setup and emergency switching, 4 source buttons, 6 talkback selection and mix buttons, menu control knob and set button, front panel lock button. < 10 lines. 28 Channel mixer Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter. None ATEM Software Control Panel included free for Mac 11.11 Big Sur, Mac 12 Monterey or later and Windows 10 or 11. Using USB or Ethernet connection directly connected to Mac OS or Windows computers. Includes ATEM Setup Utility. Set via ATEM Software Control Panel, excluding ATEM chassis IP address which is set via the ATEM Setup Utility connected via USB to chassis. 1 x Internal 100 - 240 AC. 36W 2/3 rack unit width, 1 rack unit height. Teranex Mini Rack Shelf 0° to 40° C (32° to 104° F) -20° to 60° C (-4° to 140° F) 0% to 90% non-condensing ATEM 1 M/E Constellation HD Welcome wallet with QR code for software downloadConnections
Total Video Inputs
Total Video Outputs
SDI Rates
Total Audio Inputs
1 x 5 pin XLR Talkback.Total Audio Outputs
SDI Audio Inputs
SDI Audio Outputs
Timecode Connections
Reference Input
Video Input Re-Sync
Frame Rate and Format Converters
SDI Aux Outputs
SDI Preview Outputs
SDI Program Outputs
Down Converted SDI Program Output
Webcam Output
Total Multi Views
Control Panel Connection
Internal Timecode Generator
Talkback
Tally Output
Ethernet
Computer Interface
Standards
SD Video Standards
HD Video Standards
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60SDI Compliance
Video Sampling
Color Precision
Color Space
SDI Auto Switching
Product Specifics
Upstream Keyers
Downstream Keyers
Advanced Chroma Keyers
Talkback Support
Mix Minus Support
Linear/Luma Keyers
Transition Keyer (Stinger/DVE)
Total Number of Layers
Pattern Generators
Color Generators
Control Panel
Routable Windows
Tally
Windows Source Labels
Multi View Monitoring
Multi View Monitoring
Multi View Video Standard
Display Minimum Resolution
Media Player
Media Players
Channels
Media Pool Still Image Capacity
Media Pool Clip Capacity
Media Player Clip Length in 720 HD
Media Player Clip Length in 1080 HD
Media Pool Still Image Format
Media Pool Video File Format
Media Pool Audio File Format
Display
Front panel
Processing
Processing Delay
Audio Mixer
Down Conversion
Software
Control Panel Included
Software Updates
Configuration
Power Requirements
Power Supply
Power Usage
Physical Specifications
Physical Installation
Physical Installation
Optional Accessories
Environmental Specifications
Operating Temperature
Storage Temperature
Relative Humidity
What's Included
