Усилитель AMP-1/800 является широкополосным линейным усилителем мощности диапазона 800МГц. Усилитель предназначен для работы с накамерной системой VideoLink для повышения дальности работы системы до 2-3 км.
Конструкция:

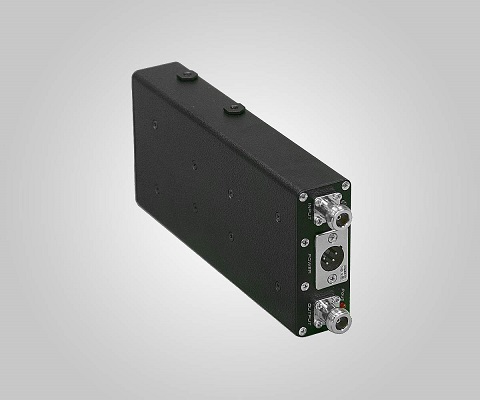

Усилитель представляет собой блок, у которого на верхней панели установлены входной и выходной ВЧ разъемы, на задней поверхности блока установлен радиатор охлаждения, а под ним панель управления с разъемом питания. Передняя панель предназначена для установки адаптеров для подключения аккумулятора питания или для подключения непосредственно к накамерной системе VideoLink. Встроенная система АРУ поддерживает выходной сигнал на номинальном уровне. Усилитель имеет индикацию наличия входной и выходной мощности, что позволяет оперативно судить об исправности усилителя и источника сигнала. Выход усилителя защищен вентилем.
Характеристики
Выходная мощность при компрессии 1 дБ, Вт — 10 .
Выходная эффективная мощность, Вт — 1.
Диапазон частот, МГц* — 762-818.
Коэффициент усиления , дБ — 17.
Цифровые виды модуляции, которые поддерживаются —
QPSK, QAM, COFDM.
Вход — 50 Ом, N (female).
Выход — 50 Ом, N (female).
Питание — 12В, 1.8А.
Вес, не более — 1,5 кг.
Габаритные размеры — 225х105х75мм.
