Оптоволоконный и 3 Gb/s SDI-маршрутизатор с индивидуальной конфигурацией
Universal Videohub позволяет студиям построить собственный 3 Gb/s SDI- и оптоволоконный SDI-маршрутизатор с поддержкой форматов SD, HD, 4:4:4 и 2K. Шасси роутеров Universal Videohub имеют два размера: под кроссировочную матрицу 72 x 72 или 288 x 288. Каждый интерфейсный модуль роутера представляет собой отдельную плату, каждая из которых имеет по 4 входа и 4 выхода. Сочетая различные модули, студийные инженеры могут собрать полностью оптоволоконный, полностью коаксиальный или комбинированный SDI-роутер. А благодаря модулю Universal Videohub Editing Interface пользователи могут вести захват и вывод материала через роутер, подключаясь к нему по интерфейсу Thunderbolt.
Поразительные возможности
Universal Videohub великолепно подходит для сред, в которых требуется маршрутизация традиционных и оптоволоконных SDI-сигналов. Помимо поддержки стандарта 3 Gb/s SDI данные маршрутизаторы позволяют принимать и передавать видеосигналы на большие расстояния при использовании оптоволоконных кабелей. Это отличное решение для больших студий и съемки масштабных мероприятий, так как кроме всего прочего позволяет коммутировать сигналы, переданные через оптоволоконный кабель, на стандартные SDI-устройства, и наоборот, без использования дополнительных конвертеров. Благодаря интерфейсному модулю Universal Videohub Editing Interface одновременно 4 пользователя могут вести захват сигнала непосредственно на компьютеры с технологией Thunderbolt. С его же помощью пользователи могут выводить материал с компьютера на деки, мониторы, проекторы и другие устройства, подключенные к маршрутизатору. Только роутеры Universal Videohub позволяют расширять свою коммутационную емкость, дополнять её новыми интерфейсными платами и резервными блоками питания, защищая тем самым инвестиции.
1. Управление роутерами Universal Videohub
Управление маршрутизацией сигналов непосредственно с компьютера, аппаратной контрольной панели или даже с iPad.
2. SDI-интерфейс (Universal Videohub SDI Interface)
Имеет 4 BNC SDI-входа и 4 BNC SDI-выхода на одной плате.
3. Оптоволоконный интерфейс (Universal Videohub Optical Fiber Interface)
Имеет 4 оптоволоконных SDI-входа и 4 оптоволоконных SDI-выхода на одной плате.
4. Кабель управления деками (Universal Videohub Deck Control Cable)
Дополняет любой из интерфейсов (SDI или оптоволоконный) четырьмя независимыми портами управления деками.
5. Плата питания общей мощностью 450 Вт (Universal Videohub 450W Power Card)
Позволяет подключить до 3-х внешних блоков питания 12 В.
6. Контроллер матрицы (Universal Videohub Crosspoint)
Поддерживает до 72-х входов и 72-х выходов.

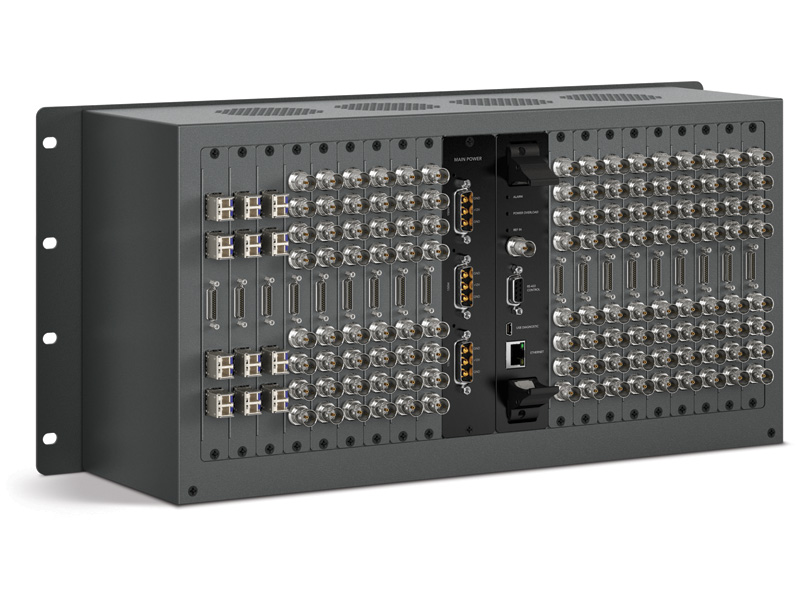

7. Шасси Universal Videohub 72
Позволяет расположить в рэковой стойке до 18-ти интерфейсных модулей.
8. Модуль охлаждения
Легко заменяемый модуль охлаждения с вентиляторами.
Инновационные возможности
Модель Universal Videohub 72 позволяет установить до 18-ти интерфейсных модулей, модель Universal Videohub 288 – до 72-х модулей, что представляется превосходным решением для телевещательных и постпродакшн-студий с большим количеством оборудования. Замена интерфейсных модулей производится без отключения питания роутера.
Продуманная до мелочей архитектура
Обе модели Universal Videohub имеют модульную архитектуру, которая позволяет построить маршрутизатор под индивидуальные нужды. Неотъемлемой частью роутеров Universal Videohub является плата-контроллер матрицы и резервируемые блоки питания. При необходимости расширения маршрутизатора интерфейсные модули можно использовать в более ёмком шасси.
Автоматическое переключение SDI-стандартов
Все подключения по стандарту 3 Gb/s SDI способны автоматически переключаться между форматами SD, HD, 4:4:4 и 2K. Таким образом гарантируется передача сигнала максимального качества для всех монтажных систем, дек, мониторов и прочих устройств в студии. Кроме того, маршрутизаторы Universal Videohub позволяют коммутировать между собой SDI-сигналы, переданные по медному или оптоволоконному кабелю.
Интерфейсные модули
Каждый интерфейсный SDI-модуль – и традиционный, и оптоволоконный – имеет по 4 входа, 4 выхода и 4 порта управления деками RS-422 (через специальный кабель Universal Videohub Deck Control Cable). Данные модули также поддерживают 16 каналов эмбедированного SDI-аудио, которые транслируются в неизменном виде со входа на выход вместе с видеосигналом. Для большего удобства интерфейсные модули имеют одинаковые размеры и могут устанавливаться как в шасси Universal Videohub 72, так и в шасси Universal Videohub 288. Это отличное решение, если в будущем вам потребуется менять размер маршрутизатора.
Инновационное решение для видеомонтажа
Модуль Universal Videohub Editing Interface обладает 4-мя двунаправленными портами Thunderbolt и 4-мя синхровходами на одной плате. То есть к одному модулю можно подключить до 4-х компьютеров с портами Thunderbolt. Пользователи могут использовать свои компьютеры для захвата видеопотоков с любого источника, подключенного к роутеру Universal Videohub, или выводить видеосигнал с компьютера на несколько приемных устройств, как, например, деки, мониторы, проекторы и прочее SDI-оборудование. С роутерами Universal Videohub студии могут избавиться от автономных устройств захвата и вывода, сэкономив средства, драгоценное место и повысив эффективность рабочего процесса.
Universal Videohub 72 или 288
Universal Videohub 72 – это полностью масштабируемый 3 Gb/s SDI-роутер с матрицей входов-выходов 72 х 72, поддержкой маршрутизации сигналов управления деками и возможностью установки как традиционных, так и оптоволоконных SDI-модулей. Шасси Universal Videohub 72 имеет высоту всего 5 RU, глубину 15 см и способно вместить один контроллер матрицы 72 x 72 с одной платой питания. Модель Universal Videohub 288 – это серьезный 3 Gb/s SDI-роутер с поддержкой маршрутизации сигналов управления деками. Он позволяет использовать контроллеры матриц 72 x 72 или 288 x 288 и расширять свою емкость установкой дополнительных интерфейсных SDI-модулей – как традиционных, так и оптоволоконных. Если же студии необходима максимальная надежность, то маршрутизаторы Universal Videohub позволяют установить резервный контроллер матрицы и резервный блок питания. Все входы имеют функцию реклокинга и автоматического определения видеостандарта сигнала. Высота роутера Universal Videohub 288 составляет 18 рэковых единиц, а глубина 15 см. Управление маршрутизаторами Universal Videohub может осуществляться как программными, так и аппаратными средствами при подключении через последовательный или Ethernet-порт. Шасси Universal Videohub 288 позволяет начать с организации небольшого и доступного маршрутизатора, который впоследствии может быть расширен до необходимых размеров и максимального уровня надежности.
Ни один другой видеороутер не имеет столько опций управления, сколько их имеет Blackmagic Videohub
С этого момента пользователи могут управлять маршрутизаторами из любого места в студии. Роутеры Blackmagic Videohub имеют последовательный и Ethernet-порт, благодаря которым можно использовать самые различные аппаратные и программные панели управления. Для управления маршрутизаторами Blackmagic Videohub можно использовать любые Mac-, PC-компьютеры и даже планшеты iPad, находящиеся в одной сети с ними. Особо требовательные пользователи также могут создать собственные решения для управления роутерами Blackmagic Videohub, используя SDK.
Широкий выбор опций управления
Роутеры Blackmagic Videohub имеют массу опций управления, благодаря которым пользователи могут выбирать между аппаратными панелями или инновационными программными панелями, позволяющими управлять маршрутизацией сигнала непосредственно с рабочих станций. Если вы используете монтажную или графическую станцию на базе Mac или PC, то программная панель управления вам не будет стоить ничего. Кроме того, вы сбережете ценное рабочее пространство в студии. В более масштабных инсталляциях уместно использовать рэковую панель Blackmagic Videohub Master Control, обладающую поворотной ручкой для выбора кроссировок, кнопками прямого выбора маршрутов, стильным LCD-дисплеем, на котором отображается состояние кроссировок – всё это дает полный контроль над маршрутизацией сигналов в больших роутерах Blackmagic Videohub. Если же вы предпочитаете осуществлять кроссировку в технике cut-bus, то панель Blackmagic Videohub Smart Control с 40-ми настраиваемыми кнопками позволит назначать и напрямую выбирать необходимый маршрут сигнала. Каждая кнопка панели Blackmagic Videohub Smart Control может быть настроена на активацию одного, двух и более маршрутов, а также на запуск макросов.
Управление роутером с рабочей станции
Так как с каждым днем постпродакшн-системы становятся более компьютеризированными и зависимыми от возможностей рабочих станций, то наиболее подходящими местами расположения панелей управления роутерами являются сами рабочие станции. Все модели роутеров Blackmagic Videohub включают в себя бесплатное программное обеспечение, которое легко устанавливается на Windows- или Mac-компьютеры и представляет собой стильную графическую контрольную панель. Данную панель можно установить на неограниченное количество рабочих станций. Каждая кнопка маршрутизации в интерфейсе приложения имеет иконку, изображающую соответствующее устройство. Кнопочный программный интерфейс смотрится просто фантастически, когда используется в сочетании с моноблочным компьютером с сенсорным дисплеем (например, HP TouchSmart).
Аппаратные контрольные панели
Если вы работаете в большой студии, где практически все оборудование размещено в рэковых стойках, вам нужна серьезная аппаратная панель управления маршрутизацией. Компания Blackmagic предлагает выбрать одну из двух компактных рэковых панелей высотой всего 1RU. Модель Blackmagic Videohub Smart Control обладает 40 клавишами с WRGB-подсветкой, которые могут быть назначены на любой выход роутера. Чтобы задать маршрут сигналу с любого SDI-устройства достаточно нажатия лишь одной кнопки. Blackmagic Videohub Master Control, будучи подключенным даже к самым большим роутерам Blackmagic Videohub, позволяет легко выбирать источники и приемники сигнала вращением ручки или нажатием предварительно запрограммированных кнопок. Панель имеет встроенный LCD-дисплей высокого качества со скругленными шрифтами, на котором отображаются все кроссировки, источники и приемники сигнала.
Панель Blackmagic Videohub Master Control позволяет легко выбирать источники и приемники сигнала вращением ручки или нажатием предварительно запрограммированных кнопок
Удобство использования
Контрольные панели Blackmagic Videohub невероятно просты в обращении. Просто установите Blackmagic Videohub Smart Control под монитором, и выход роутера, подключенный к монитору, можно назначать на любые устройства лишь нажатием соответствующих кнопок на панели. Такой способ управления роутером – "cut-bus" – очень прост. Чтобы посмотреть, какие сигналы в настоящее время идут через роутер, нужно лишь пробежаться по кнопкам панели. Установив контрольную панель у вещательной деки или монтажной станции, управлять их сигналом можно тем же способом. Если же необходим полный контроль над маршрутизацией на роутере с одной контрольной панели, то модель Blackmagic Videohub Master Control позволит сделать это нажатием заранее запрограммированных кнопок или вращением специальной ручки. Все источники и приемники сигнала при этом будут отображаться на интегрированном дисплее. Чтобы кроссировка стала активной, достаточно лишь нажать кнопку "Take". Это так же удобно, как работать с графической контрольной панелью на Mac или PC.
Один или несколько приемников сигнала
Несмотря на то, что контрольная панель Blackmagic Videohub Smart Control выполнена в стиле "cut-bus", она позволяет выбрать одновременно несколько приемников сигнала. Если необходимо работать только методом "cut-bus", когда, например, у каждого монитора есть индивидуальная панель, то режим "одного приемника" позволит при каждом нажатии кнопки отключать старую кроссировку и включать новую. Панель Blackmagic Videohub Master Control в свою очередь позволяет пролистывать каждый приемник сигнала на роутере, благодаря чему на каждый источник можно назначить любое количество приемников, Компактная контрольная панель Blackmagic Videohub Master Control высотой всего 1RU обеспечивает пользователей полным доступом к XY-матрице роутеров.
После того, как пользователь выберет источник и приемник сигнала, ему достаточно лишь нажать кнопку "Take" – и кроссировка станет активной.
Элегантный дизайн
Контрольной панели роутера вовсе необязательно быть страшной. Дизайн контрольных панелей Blackmagic Videohub достоин того, чтобы радовать глаз сотрудников самых креативных телевизионных и постпродакшн-студий. Прозрачные клавиши панели подсвечиваются одновременно белыми и RGB-светодиодами, благодаря чему пользователь будет обладать большей гибкостью при цветовой кодировке клавиш. Модель Blackmagic Videohub Master Control позволяет видеть все, что происходит на роутере, благодаря встроенному LCD-дисплею. Верхняя крышка контрольных панелей Blackmagic Videohub легко откручивается и снимается. Таким образом, пользователь может подписать каждую кнопку панели. Вместе с панелями пользователи получают файлы Adobe Illustrator с обрезными рамками. Данные файлы можно использовать в качестве шаблонов для создания собственных кнопочных меток. Все кнопки имеют фоновую подсветку, благодаря которой те будут видны даже в темной комнате. Рэковые контрольные панели Blackmagic Videohub также обладают высотой всего 1RU и глубиной меньше дюйма.
Простота в установке
Ни одна другая контрольная панель не обладает такой легкостью в установке. Пользователи могут программировать кнопки панелей Blackmagic Videohub, задавая им соответствующие источники и приемники сигнала, при помощи программного приложения, совместимого с системами Windows и Mac. Для этого необходимо подключить панель к компьютеру USB-кабелем и запустить приложение, которое позволит выбрать расположение роутера Blackmagic Videohub в сети, задать количество приемников сигнала для контрольной панели, определить цвет подсветки клавиш, а также указать необходимость использования кнопки "Take".
Подключение через Ethernet
Панели Blackmagic Videohub Smart Control и Blackmagic Videohub Master Control используют сетевой стандарт Ethernet поэтому их можно легко подключить к существующей локальной сети. Если предполагается использование роутеров Blackmagic Videohub в критический средах, то контрольные панели Blackmagic Videohub можно подключить к роутерам через выделенный Ethernet-свитч. Панели Blackmagic Videohub Smart Control и Blackmagic Videohub Master Control могут питаться от Ethernet-подключения. Поэтому, если в сети используется свитч с поддержкой подобной функции, то блоки питания для панелей не понадобятся. Для стандартных случаев в комплект с панелями входят универсальные блоки питания. Контрольные панели Blackmagic Videohub также обладают сквозным Ethernet-портом для последовательного подключения других панелей или компьютеров. Таким образом, экономия на кабельной коммутации налицо.
Две фантастические модели контрольных панелей Blackmagic Videohub Control
Blackmagic Videohub Master Control
Данная модель позволяет пролистывать список входов и выходов маршрутизатора легким поворотом ручки или нажатием предварительно запрограммированных кнопок. Состояние кроссировок отображается на великолепном LCD-дисплее. Контрольная панель Blackmagic Videohub Master Control компактна и способна питаться от адаптера DC-питания или Ethernet-подключения.
Blackmagic Videohub Smart Control
Данная модель позволяет активировать кроссировку нажатием одной кнопки. Blackmagic Videohub Smart Control может использоваться в качестве контрольной панели "cut bus", так как её кнопки могут быть запрограммированы на отдельные источники сигнала. Кроме того, панель позволяет выбрать несколько целевых устройств, нажать кнопку Take и послать сигнал на всех них одновременно. Питается панель как от адаптера ВС-питания, так и от Ethernet-подключения.
Роутеры Blackmagic Videohub позволяют работать тем способом, который наиболее предпочтителен для той или иной среды.
Инсталляция маршрутизаторов Blackmagic Videohub может полностью изменить рабочий процесс в студии. С роутерами Blackmagic Videohub обычные пользователи могут почувствовать тот уровень интеграции, который раньше могли себе позволить только сотрудники самых больших студий.
Подключение рабочих станций
Тот, кто имел опыт работы с маршрутизаторами, наверняка знает, что те могут быть настолько запутанными, что даже специалистам ракетчикам сложно с ними разобраться. Роутеры Blackmagic Videohub отличаются от них, так как разработаны для нормальных пользователей творческих сфер и позволяют выполнять любые кроссировки за секунды. Для каждой рабочей станции на задней панели роутера имеется отдельная группа разъемов: видеовход, видеовыход, мониторный выход и порт управления декой (DB-9). Таким образом, видеомонтажеры могут дистанционно управлять всеми деками студии.
Подключение вещательных дек
Подключить все имеющиеся в студии деки к роутеру очень легко. Достаточно лишь подключить к соответствующим разъемам видеовходы, видеовыходы и порты управления деками при помощи кабеля DB-9. Помимо этого при использовании аналогово-цифровых SDI-конвертеров можно подключить к роутеру и аналоговые деки. В качестве такого конвертера может выступать популярный мини-конвертер Blackmagic Mini Converter Analog to SDI, который берет на себя аналогово-цифровое преобразование и эмбедирование аудиосигнала в SDI-поток.
Дублирование материала для клиента
Спаренные мониторные SDI-выходы роутера Blackmagic Videohub можно использовать для подключения потребительских дек и дублирования материала. Добавив цифро-аналоговый конвертер, вы сможете подключить аналоговые VHS- и DVD-рекордеры. Таким образом, дублирование материала можно осуществлять с любого источника сигнала, подключенного к роутеру. Дублирование материала для клиента можно выполнять даже во время вывода мастера на ленту. Гибкость такого подхода заключается еще и в том, что подключение дублирующей деки возможно после студийного монитора, который подключен к мониторному выходу на маршрутизаторе Blackmagic Videohub. Это позволяет запустить дублирование материала даже без выхода из монтажного приложения.
Совместимость с любым оборудованием
Маршрутизаторы Blackmagic Videohub поддерживают стандарты SD-SDI и HD-SDI, благодаря чему совместимы с любыми устройствами, которые используются в современном телепроизводстве. Это и монтажные станции, и деки, и различное телекинооборудование. Профессиональные студии могут использовать роутеры для подключения систем цветокоррекции, шумоподавления, кадровых буферов и дисковых рекордеров. Для работы с форматом dual link 4:4:4 можно использовать пару входов и выходов маршрутизатора Blackmagic Videohub. Благодаря Ethernet-порту роутеры Blackmagic Videohub могут даже использоваться для передачи и дистанционного управления видеопотоками.
Копирование с деки на деку
Серьезным студиям зачастую необходимо копировать материал с ленты на ленту и, если требуется, быстро компилировать несколько мастеров на одной ленте. Практически все вещательные деки имеют функцию автоматического контроля при монтаже на двух деках. В отличие от других маршрутизаторов роутеры Blackmagic Videohub поддерживают монтаж на двух деках благодаря реверсивному подключению порта управления записывающей деки. С этого момента можно сказать «Прощай!» патч-панелям с ручным переключением и связанным с этим сложностям. Однажды ощутив всё удобство мгновенного переключения между устройствами, вы будете удивляться, как работали без него раньше.
Программное обеспечение маршрутизаторов Blackmagic Videohub
Маршрутизаторы Blackmagic Videohub обладают одной из самых привлекательных, функциональных и быстрых программных панелей управления среди подобных устройств. Оно имеет несколько типов представления, которые можно выбирать в зависимости от текущих рабочих процессов. Каждой кнопке панели можно задать индивидуальную текстовую метку и иконку, соответствующую типу назначаемого устройства. В комплект с каждым маршрутизатором входят программные средства разработчика (SDK), которые позволяют интегрировать роутеры в масштабные производственные среды и настраивать их под индивидуальные задачи.
1. Приемники сигнала
Доступные устройства приемники сигнала отображаются на нижней панели.
2. Активные кроссировки
Все активные кроссировки подсвечиваются желтым цветом.
3. Иконки устройств
Программная панель управления роутерами Blackmagic Videohub включает в себя набор великолепных иконок, позволяющих быстро ориентироваться в интерфейсе.
4. Блокировка устройств
Каждая кнопка может иметь один из двух статусов: свободна или заблокирована.
5. Состояние блокировки
Значок серого замка говорит о том, что другой пользователь уже заблокировал доступ к этому устройству.
6. Источники сигнала
Все доступные источники сигналов расположены в верхней панели.
Гибкое управление маршрутизацией
Если вам когда-либо был необходим полный контроль над маршрутизатором, то ничто не может сравниться с программными панелями управления. Каждый выход роутера имеет собственное меню со списком доступных источников сигнала. Всё, что нужно для кроссировки, это выбрать источник сигнала для заданного устройства-приемника. Коммутация последовательных портов осуществляется похожим образом. Но, так как они являются двунаправленными, их отключение выполняется индивидуально. Каждый порт управления роутера позволяет изменять направление подключения. Таким образом пользователи могут контролировать подключение монтажных станций и дек. Каждую кроссировку можно заблокировать от изменения другими пользователями простым нажатием на иконку замка.
Кнопочное представление интерфейса
Кнопочное представление программной панели управления – это наиболее быстрый и интуитивно понятный способ управления маршрутизацией сигналов на роутерах Blackmagic Videohub. Набор стильных иконок, изображающих оборудование постпродакшн-студий, позволяет быстро ориентироваться в интерфейсе приложения. Доступные приемники и источники сигнала могут располагаться на нескольких страницах, что позволяет свободно пролистывать до 550-ти источников и до 110-ти приемников сигнала. Кроме того, кнопочное представление интерфейса адаптировано под использование на сенсорных мониторах, что позволяет создать фантастическую программно-аппаратную контрольную панель для роутера Blackmagic Videohub.
Административное представление интерфейса
Данный вид интерфейса представляет собой иной способ управления маршрутизаторами Blackmagic Videohub, благодаря которому системные администраторы могут быстро сконфигурировать роутер и задать соответствующие текстовые метки всем устройствам, подключенным к нему. Удобные ниспадающие меню позволяют видеть все доступные подключения на маршрутизаторе, включая направленность портов управления деками.
Пользовательское представление интерфейса
Программная панель управления имеет шесть отдельных окон, в которых заключается удивительная функциональность гибкость маршрутизаторов Blackmagic Videohub. Чтобы увидеть все подключения к роутеру, достаточно переключиться в административный вид. Если же вы используете лишь несколько выходов маршрутизатора, то вы можете настроить интерфейс таким образом, чтобы он отображал только используемые подключения. А это значит, что окно программы можно уменьшить до минимальных размеров и расположить рядом с окном монтажного или графического приложения. Ни одна другая программная панель управления маршрутизацией не позволит проделать этот трюк.
Индивидуальная настройка с использованием SDK
Для всех моделей маршрутизаторов Blackmagic Videohub с поддержкой стандарта 3Gb/s SDI компания Blackmagic Design предлагает бесплатные программные средства разработчика (SDK). Используя Blackmagic Videohub SDK, любой разработчик может легко добавить поддержку дополнительных протоколов для интеграции роутеров в другую более масштабную инфраструктуру. Компании-интеграторы, строящие видеосистемы по требованиям заказчика, теперь могут разрабатывать индивидуальные аппаратные, программные и вэб-интерфейсы. Blackmagic Design Blackmagic Videohub SDK поддерживает язык программирования C++ и включает в себя все библиотеки, примеры кода и соответствующую документацию.
Общий доступ по сети
Всё взаимодействие между программным обеспечением и роутером осуществляется по IP-протоколу, например, через беспроводную или Ethernet-сеть. Роутер Blackmagic Videohub подключается к хост-компьютеру через порт USB, после чего становятся доступным для всех компьютеров в сети. Нет необходимости даже запускать программное обеспечение Blackmagic Videohub на хост-компьютере, поскольку доступ к сети открывается на уровне драйвера. В качестве хост-компьютера может выступать любая машина с портом USB. Такой подход делает организацию общего доступа к маршрутизатору очень простой операцией и не требует выделения отдельного компьютера под него.

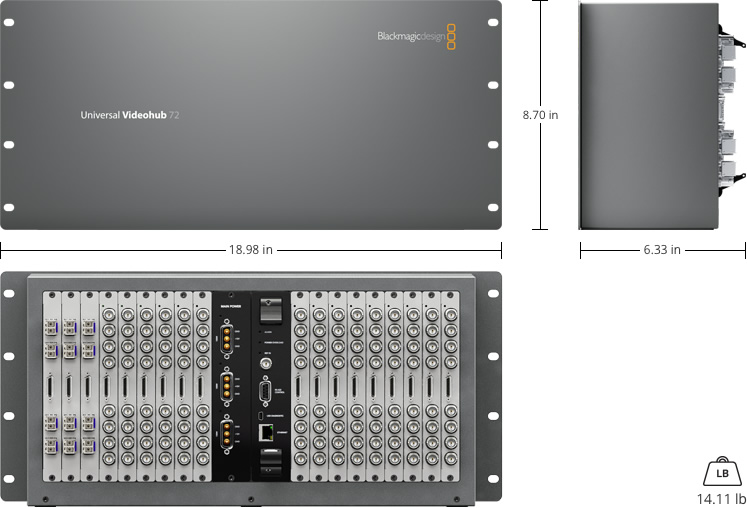

Шасси Universal Videohub 72
Рэковое шасси, позволяющее установить до 18-ти традиционных (BNC) или оптоволоконных SDI-модулей, один контроллер матрицы 72 x 72 и одну плату питания. Включает в себя съемный модуль охлаждения с вентиляторами.
Контроллер матрицы Universal Videohub 72 Crosspoint
Поддерживает матрицу SDI-входов-выходов размером 72 x 72 с портами управления деками. Имеет последовательный и Ethernet-порт управления маршрутизатором, генлок и информационные индикаторы. Совместим с шасси Universal Videohub 72 и 288.
Имеет 4 SDI-входа, 4 SDI-выхода и 4 порта управления деками. Имеет функции реклокинга сигнала и автоматического переключения между форматами SD, HD и 3 Gb/s SDI.
Интерфейсный SDI-модуль Universal Videohub Optical Fiber Interface (оптоволоконный)
Имеет 4 SDI-входа, 4 SDI-выхода и 4 порта управления деками. Имеет функции реклокинга сигнала и автоматического переключения между форматами SD, HD и 3 Gb/s SDI. Лазерные драйверы с длиной волны 1310 нм. Максимальное расстояние передачи сигнала 3 Gb/s – до 25 км.
Видеомонтажный модуль Universal Videohub Editing Interface
Имеет 4 порта Thunderbolt, которые могут быть использованы для захвата сигнала со входов роутера на компьютер и вывода сигнала с компьютера на выходы роутера. Каждое Thunderbolt-подключение имеет индивидуальный синхровход.
Плата питания Universal Videohub 450W Power Card
Позволяет подключить до трех внешних блоков питания 12 В (приобретаются отдельно), которые обладают достаточной мощностью для матрицы традиционных и оптоволоконных входов-выходов размером 72 x 72.
Кабель управления деками Universal Videohub Deck Control Cable
Данный кабель используется для дистанционного управления деками, подключенными к традиционным и оптоволоконным SDI-модулям маршрутизаторов Universal Videohub.
Universal Videohub 288
Данное рэковое шасси позволяет установить до 72-х традиционных (BNC) или оптоволоконных SDI-модулей, один контроллер матрицы 72 x 72 или два контроллера матрицы 288 x 288, а также две платы питания. Установка одного контроллера матрицы обеспечивает доступность решения, в то время как установка двух контроллером и двух плат питания – полную резервируемость. Шасси включает в себя съемный модуль охлаждения с вентиляторами.
Контроллер матрицы Universal Videohub 288 Crosspoint
Поддерживает матрицу SDI-входов-выходов и портов управления деками размером 288 x 288. Имеет последовательный и Ethernet-порт управления маршрутизатором, генлок, GPI-интерфейс и индикаторы неисправностей. Совместим с шасси Universal Videohub 288.
Интерфейсный SDI-модуль Universal Videohub SDI Interface (традиционный)
Имеет 4 SDI-входа, 4 SDI-выхода и 4 порта управления деками. Имеет функции реклокинга сигнала и автоматического переключения между форматами SD, HD и 3 Gb/s SDI.
Интерфейсный SDI-модуль Universal Videohub Optical Fiber Interface (оптоволоконный)
Имеет 4 SDI-входа, 4 SDI-выхода и 4 порта управления деками. Имеет функции реклокинга сигнала и автоматического переключения между форматами SD, HD и 3 Gb/s SDI. Лазерные драйверы с длиной волны 1310 нм. Максимальное расстояние передачи сигнала 3 Gb/s – до 25 км.
Видеомонтажный модуль Universal Videohub Editing Interface
Имеет 4 порта Thunderbolt, которые могут быть использованы для захвата сигнала со входов роутера на компьютер и вывода сигнала с компьютера на выходы роутера. Каждое Thunderbolt-подключение имеет индивидуальный синхровход.
