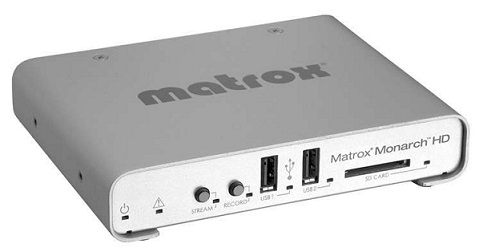

Matrox Monarch HD

Одновременная запись и трансляция

Matrox Monarch HD захватывает сигнал с любого источника HDMI, например видеокамеры или видеокоммутатора, кодирует его в поток H.264 и передает, используя протоколы RTSP и RTMP.

Matrox Monarch HD позволяет выполнять запись видеофайла на SD-карту или внешний носитель  с битрейтом до 30 Мбит/сек, одновременно осуществляя передачу потока с битрейтом до 20 Мбит/сек. Управление прибором осуществляется с использованием web-интерфейса с любого удаленного компьютера или мобильного устройства.

Запись на внешний носитель

Matrox Monarch HD позволяет выполнять запись на различные типы носителей, подключаемых по интерфейсу USB – на флешки, портативные диски. Кроме того,  в качестве носителя можно использовать карту Secure Digital (SD).

Высокое качество кодирования и записи обеспечивается встроенным аппаратным энкодером H.264 совместно с высококачественным деинтерлейсингом  и масштабированием.

Подключение по  HDMI

Благодаря входу и выходу HDMI вы можете контролировать видеоизображение, поступающее на вход устройства  и кодируемое для трансляции и записи.

Matrox Monarch HD поддерживает обработку и кодирование восьми каналов звука, эмбеддированного в HDMI. Также в качестве источника звука могут быть использованы два канала аудио, поданные с внешнего устройства.

Надежность и простота

Matrox Monarch HD базируется на операционной системе Linux, имеет простой интерфейс управления, разработан без использования вентиляторов и может быть размещен в рековой стойке в пространстве 1RU.

Запись и стриминг можно включить как с управляющего компьютера, так и вручную - кнопками на корпусе устройства, контролируя режим работы при помощи светодиодов.

Входы и выходы

HDMI вход видео

Прогрессивная развёртка
1920x1080 @ 60/59.94/50/24/23.98 кадров в секунду
1280x720@ 60/59.94/50 кадров в секунду

Чересстрочная развёртка
1920x1080i 29.97/25 кадров в секунду

Формат входного сигнала видео определяется автоматически

HDMI выход видео

Петлевой обход входного видеосигнала. Задержка между входным и выходным сигналами видео 2 кадра

Аудио вход

Обработка первых двух каналов входного эмбеддированного в HDMI звукового сигнала
Небалансный вход аналогового звука стерео (гнездо 3,5 мм)
Уровень линейный

Аудио выход

Петлевой обход всех эмбеддированных в сигнал HDMI каналов звука
Небалансный выход аналогового звука стерео (гнездо 3,5 мм) – петлевой обход входного сигнала
Уровень линейный

H.264/MPEG-4 Part 10 (AVC) видеоэнкодер

Разрешения

Разрешение энкодирования выбирается из диапазона:
от 128x128 до 1920x1080

Уровнибитрейта

Режим – только запись: от 100 кб/с to 30 Мб/с
Режим – только стриминг: от 100 кб/с to 20 Мб/с

Независимый режим записи и стриминга**:
     Запись: 100 кб/с - 30 Мб/с
     Стриминг: 100 кб/с - 10 Мб/с
     Максимальный совместный общий битрейт 30 Мб/с

** Обратите внимание, что разрешение и записи и стриминга выше 1280x720, параметры энкодирования должны быть идентичны для обоих процессов. Параметры настройки полностью независимых стриминга или записи доступны, когда разрешение стриминга или записи  1280x720 или ниже.

Частота кадров при энкодировании

Поддерживается изменение частоты кадров относительно входного сигнала 1:1, ½ и ¼
Максимальная частота энкодированного сигнала 30 кадров/с при разрешении 1920x1080

Профили энкодирования

Baseline, Main и High

Управление энкодированием

Поддержка уровней 2.0, 3.0, 3.1, 4.0, 4.1
Размер и структура GOP
Поддержка переменного битрейта
Управление скоростью передачи данных
Фильтр устранения блочности

MPEG-4 AAC аудио энкодер

Стандарт

AAC-LC

Частота дискретизации

32, 44.1 и 48 кГц при оцифровке аналогового источника

Каналы

2 канала стерео (L/R)

Битрейт

От 32 кб/с до 256 кб/с

Масштабирование

Высококачественное 10 битное понижение разрешение и устранение чересстрочности
Доступно как для потоковой передачи, так и для записи

Форматыфайловзаписи

Тип файла

Файлы индустриального стандарта MP4 и MOV с двумя каналами эмбеддированного AAC звука

Длительность записи

Максимальная длительность файла 300 минут – независимо от типа используемого накопителя. Функция разделения файла позволяет пользователю производить непрерывную запись в течение длительных периодов, путём деления файла на сегменты определённого размера. Сегмент файла может иметь длительность от 1 до 300 минут.

Сетевыеинтерфейсы

Коннектор

RJ45 с поддержкой 10/100/1000 Base-T Ethernet со статичной или DHCP адресацией

Протоколы

RTMP, RTSP/RTP
Поддержка IPv4
Unicast и Multi Unicast (количество клиентов может изменяться от 3 до 10)

Пользовательский интерфейс

Управление с компьютера

HTTP через стандартный веб-браузер PC или Mac с помощью Matrox Command Center. Интерфейс программирования приложений Monarch HD Control API удобен и доступен для программистов, создающим их собственные приложения для запуска и остановки Monarch HD.

Физический интерфейс

Кнопки на передней панели для начала/остановки независимых операций стриминга и записи

Хранение файлов записи

2 x USB 2.0

Поддержка файловых систем NTFS (3.1) и FAT32
MonarchHDбудет поддерживать запись на устройства USB3 со скоростями USB2. Следует отметить, что существует большой разброс производительностей привычных флешек (даже версий USB3). Большинство из них оптимизированы для функции “чтения”, в то время, как MonarchHDвыдвигает основные требования к функции “записи”.    Для достижения наилучших результатов Matrox рекомендует применять USB устройства с внешним питанием. Для обеспечения компактности наиболее подходят карты SD.

1 x слоткарты SD

Подерживаются карты SD и SDHC. Карты  SDXC поддерживают форматирование только NTFS. Поддерживаются только форматированные карты. (Настоятельно рекомендуется Class 10).

Сетевоехранилище

Поддерживается запись на папки общего пользования на компьютере в сети с использованием протоколов Windows Share (для работы с системой Windows), и протоколов NFS (для систем Mac и Linux).

Пользовательский интерфейс Matrox Command Center Web UI

Страница статуса

Предоставляет оперативную информацию о состоянии устройства MonarchHD, которая содержит сведения о формате и разрешении входного видео, состоянии и конфигурации потоковой передачи, состоянии и конфигурации функции записи, наличии ошибок, и т.д...

Страница управления

Операции записи и стриминга на этой странице содержат синхронизированные операции начала/остановки. Несколько устройств Monarch могут быть синхронизированы в топологии Master/Slave для поддержки синхронизации функций записи и стриминга нескольких приборов с единого интерфейса.

Установки параметров записи

Конфигурация набора параметров записи.  Ряд предустановок следует предусмотреть для возможности использования записанного ассета после окончания события. Если файл предназначен для видео-по-запросу, то могут быть выбраны настройки YouTube. Если контент предназначен для последующего монтажа, предпочтение следует отдать установкам с более высоким битрейтом.

Установки параметров стриминга

Конфигурация набора параметров стриминга. Вводятся учётные данные RTMP и RTSP и параметры энкодирования. Предустановки энкодера необходимы для быстрого выбора настроек для достижения желаемого разрешения и битрейта. Поддерживается загрузка XML файлов конфигурации сервера Flash Media.

Средства администрирования

На этой странице производится именование устройства, IP-конфигурация, установка даты/времени и многое другое

Дополнительныеинструменты

Matrox предлагает PC или Mac утилиты для облегчения обнаружения устройства Monarch HD в сети (необходим сервер DHCP)

Физические параметры

Размеры

Длина 142 мм
Глубина 109 мм без карты SD-CARD
Глубина 112 мм с вставленной картой SD-CARD
Высота 31 мм, включая резиновые ножки

Вес

300 г без блока питания

Условияэксплуатации

От 0 до 400 C при относительной влажности от 20 до 80% (без конденсации)

Электропитание

• Напряжение сети: 100-240 В , 0.5A
• Частота: 50-60 Гц
• Внешний блок питания - IEC320-C8
• Выходное напряжения внешнего БП: +5 В , 3A макс.
• Общая потребляемая мощность: 15 Вт
• Разъём подключения DIN4

Транспортировкаихранение

Рабочая высота: 3000 м
Максимальная высота при транспортировке: 12 000 м
Относительная влажность от 5 до 95% (без конденсации)

Сертификация

• FCC Class B, CE Mark Class B, ACMA C-Tick Mark, VCCI
• RoHS Directive 2002/95/EC

Гарантия

2 года

Комплект поставки

В коробке

• Matrox Monarch HD устройство
• Matrox Monarch HD внешний блок питания
• IEC-C8 сетевые кабели (US, GB и EU)
