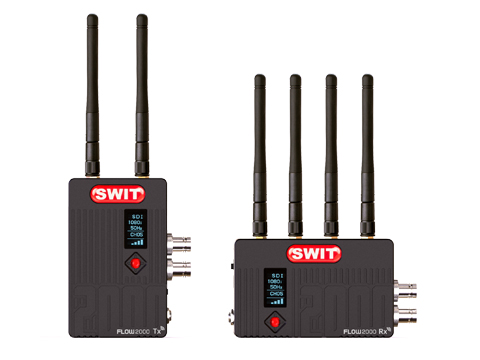

Оборудование для беспроводной передачи видеосигнала SWIT FLOW 2000

Беспроводная технология KUWI

SDI&HDMI до 600 метров

FLOW2000 использует новую беспроводную технологию SWIT KUWI в безлицензионном диапазоне 5,1–5,9 ГГц, поддерживает сигналы 3G/HD/SD-SDI или HDMI(1080p60), совместима с DFS (динамический выбор частоты) и обеспечивает передачу сигнала на расстояние до 600 метров по прямой видимости. Система представляет собой полностью аппаратное решение и поддерживает технологию Plug and Play. Может использоваться для мониторинга режиссерского сигнала, устанавливаться на беспилотные дроны, краны, стедикамы и т.д.

Входы и выходы

Для передачи видеосигнала могут использоваться интефейсы 3G/HD-SDI или HDMI 1.3. Система поддерживает автоматическое определение наличия сигнала на входных разъемах. Для входного интерфейса SDI предусмотрен проходной выход для подключения стороннего оборудования. Выходной интерфес SDI имеет два выхода, что позволяет подключать к приемнику контрольный монитор и цифровой рекордер для записи передаваемого сигнала.

600 метров в прямой видимости

FLOW2000 обеспечивает гарантированную передачу сигнала на расстояние до 600 метров в прямой видимости и максимально эффективное прохождение сигнала через стену или возникающие препятствие. Новый оптимизированный алгоритм передачи позволяет повысить стабильность сигнала относительно стандартных систем работающих в диапазоне 5ГГц.

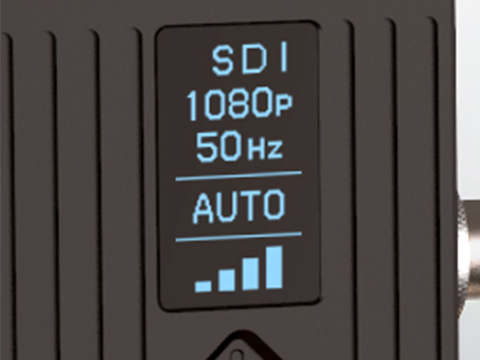

OLED дисплей и выбор канала

Система FLOW2000 работает в диапазоне 5,1–5,9ГГц. Для гарантированного сохранения канала передачи, в автоматическом режиме используется динамический выбор свободной частоты (DFS). В ручном режиме для работы доступны 7 каналов. Для отображения формата сигнала, номера рабочего канала и уровня принимаемого сигнала, передатчик и приемник оснащены OLED дисплеями.

Multicast и двойное шифрование

Для защиты от несанкционированного подключения, канал передачи сигнала использует двойное шифрование AES128. К одному передатчику может быть подключено до трех приемников.

Восстановление сигнала и цветопередача

Для обеспечения качества цветопередачи, сохранения уровня черного и соотношения сигнал/шум, приемники серии FLOW поддерживают восстановление сигнала и репродуцирование цветопередачи.

Порт USB

Для обновления программного обеспечения, передатчики и приемники беспроводной системы оснащениы разъемами Micro USB.

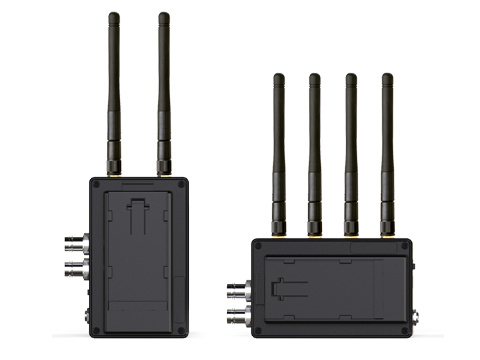

Питание системы

Передатчик и приемник комплектуются площадками для установки аккумуляторов совместимых с SONY серии NP-F. Для обеспечения питания при стационарном использовании, передатчик и приемник оснащены разъемами Pole для подключения адаптеров с напряжением 7-34В.

Технические характеристики

Входной сигнал 1: 3G-SDI (х1), проходной

Входной сигнал 2: HDMI 1.3 (х1)

Поддерживаемый формат сигнала: 1080i (60/59.94/50) / 1080PsF (24/23.98) / 720Р (60/59.94/50) / 1080Р (60/59.94/50/30/29.97 /25/24/23.98)

Рабочий диапазон: 5,1-5,9ГГц

Технология: KUWI Wireless

Модуляция: OFDM 16QAM, 64QAM, QPSK, BPSK

Шифрование сигнала: AES 128-бит

Дистанция передачи сигнала: до 600 метров (прямая видимость)

Мощность излучения: не более 125мВт

Потребляемая мощность приемника : не более 8Вт

Потребляемая мощность передатчика: не более 8Вт

Рабочее напряжение: постоянное 7-34В



Общие характеристики

Рабочая температура: от 0 до +40°C

Размеры передатчика: 66х106,5х24,7 мм

Размеры приемника: 106,5х66х24,7 мм

Вес передатчика: 236 г

Вес приемника: 245 г



Комплект поставки
В комплект постаки FLOW2000 входит 1 передатчик и 1 приемник, крепление для установки передатчика на камеру, кабель питания с разъемом D-tap, адаптер для питания приемника от сети переменного тока 220В и пластиковый транспортный кофр для размещения системы и аксессуаров.
