Поддерживаемые ОС

• Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
• Linux (Ubuntu 12.04-16.10, CentOS 7)
• OS X 10.9-10.11
• macOS 10.12
• Chrome OS

---

Поддерживаемые API-интерфейсы

Windows

• DirectShow
• Wave API / DirectSound / WASAPI

Linux

• V4L2
• ALSA

OS X / macOS

• QuickTime
• AV Foundation

---

Поддерживаемое ПО

• VLC
• VirtualDub
• OBS
• XSplit
• VMix
• VidBlaster
• Wirecast
• Кодировщик Microsoft Media
• Кодировщик Adobe Flash Media
• Любое другое программное обеспечение DirectShow, V4L2, QuickTime, AV Foundation для кодирования или потоковой передачи

---

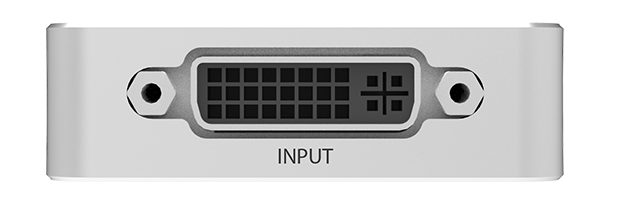

Входные интерфейсы

DVI

• DVI 1.0
• HDMI 1.4a (через переходник)
• VGA (через конвертер DVI-to-VGA)
• Component (через переходник)

3.5мм аудиоразъем

• Интерфейс микрофона

---

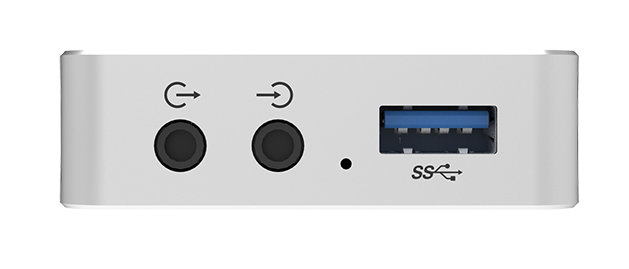

Выходные интерфейсы

USB 3.0

• Совместим с USB 2.0
• Совместимый с USB 3.1 Gen 1

3.5 мм аудио разъем

• Интерфейс для наушников

---

Функции ввода

• Поддержка разрешений входного видео до 2048×2160 пикселей

---

Входное разрешение

• Поддержка разрешения входного сигнала до 2048×2160

---

Особенности VGA

• 12-разрядный АЦП
• Поддержка цветных форматов RGB и YCbCr (YUV)
• Поддержка «Синхронизированная синхронизация», «Композитная синхронизация», «Синхронизация по зеленому» (SOG), «Синхронизация по яркости» (SOY)
• Поддержка таймингов DMT, CEA, CVT, GTF
• Входные сигналы с частотой пикселя 165 МГц оцифровываются с выборкой 1: 1
• Входные сигналы с частотой пикселя 165 МГц могут быть оцифрованы с использованием горизонтальной подвыборки (в результате потери качества изображения — НЕ рекомендуется)
• Автоматическое определение цветовых форматов RGB & YCbCr
• Автоматическая или ручная выборка фазы выборки
• Автоматическое горизонтальное выравнивание
• Поддержка настраиваемых таймингов видео
• Поддержка пользовательских разрешений видео для таймингов CVT / GTF

---

Особенности HDMI

• Приёмник HDMI на 225 МГц
• Поддержка адаптивного HDMI эквалайзера для кабелей длиной до 30M
• Поддержка настраиваемых EDID
• Поддержка извлечения инфо-фреймов AVI / Audio / SPD / MS / VS / ACP / ISRC1 / ISRC2 / Gamut
• Полная поддержка колориметрии
• Поддержка 8/10/12-битных глубин цвета
• Поддержка RGB 4: 4: 4, YCbCr 4: 4: 4, выбор цвета YCbCr 4: 2: 2
• Поддержка 2-канальных звуковых потоков IEC60958
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Поддержка извлечения информации о синхронизации видео
• Поддержка извлечения информации в трехмерном формате
• Поддержка Side-by-Side Half, Top-and-Bottom, Frame Packing 3D-режима.

---

Аналоговые аудио функции

• Интегрируйте функции звуковой карты USB. Воспроизведение аудио через интерфейс наушников 3,5 мм. Поддержка записи звука воспроизведения на компьютере.

Формат видеозахвата

• Поддержка разрешения захвата до 2048×2160
• Поддержка частоты кадров захвата до 120 кадров в секунду (Фактическая частота кадров захвата может быть ограничена пропускной способностью USB и внутренней рабочей частотой. Типичные частоты кадров захвата на контроллере Intel USB 3.0 следующие.)
  • 1920×1080 YUY2 (до 75 кадров в секунду)
  • 1920×1080 RGB24 (до 60 кадров в секунду)
• Поддержка YUY2 & UYVY4: 2: 2 8-bit
• Поддержка RGB24 & RGB32 4: 4: 4 8-бит
• По умолчанию используется формат YUY2. Дополнительный формат захвата может быть установлен с помощью утилиты USB Capture.

---

Возможности обработки видео

• Два видеопроцессора с пропускной способностью ~ 160Mpixels/s для каждого из них
• Полная 10-битная обработка видео
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Сшивка
• Верхнее и нижнее поле смешивания
• Только верхнее поле
• Только нижнее поле
• Преобразование пропорций видео
• Автоматический или ручной выбор формата изображения
• Автоматический или ручной выбор соотношения сторон захвата
• Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование формата видео цвета
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата цветопередачи, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Состав видеодисплея
• Поддержка PNG-изображения OSD (до 2048×2048)
• Поддержка динамической загрузки изображения OSD RGBA через SDK

---

Несколько устройств на одном компьютере

• Поддержка подключения нескольких USB-устройств к одной системе
• Поддержка установки серийного номера устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture Utility

---

SDK

• USB Capture SDK предоставляет функции, включая извлечение статуса сигнала, захват конфигурации и т. д.

---

Обновление прошивки

• Одновременное обновление нескольких устройств в одной системе

---

Светодиодный индикатор

• Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

---

Размеры

• 101.5mm (L) x 56.8mm (W) x 17 mm (H)

---

Аксессуары

• USB 3.0 кабель
• DVI to VGA коннектор
• DVI-I to HDMI + переходник
• DB9 to YC + Composite + Analog Audio + Component переходник

---

Потребляемая мощность

• 5 В макс. Ток: 600 мА
• Макс. Потребляемая мощность: ~ 3 Вт

---

Рабочие параметры

• Рабочая температура: от 0 до 50 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
