Поддерживаемые ОС

• Windows 7/8 / 8.1 / 10/2008/2008 R2 / 2012 (x86 и x64)
• Linux (Ubuntu 12.04-16.10, CentOS 7)
• OS X 10.9-10.11
• MacOS 10.12
• Chrome OS

---

Поддерживаемые API-интерфейсы

Windows

• DirectShow
• Wave API / DirectSound / WASAPI

Linux

• V4L2
• ALSA

OS X / macOS

• QuickTime
• AV Foundation

---

Поддерживаемое ПО

• VLC
• VirtualDub
• OBS
• XSplit
• VMix
• VidBlaster
• Wirecast
• Кодировщик Microsoft Media
• Кодировщик Adobe Flash Media
• Любое другое программное обеспечение DirectShow, V4L2, QuickTime, AV Foundation для кодирования или потоковой передачи

---

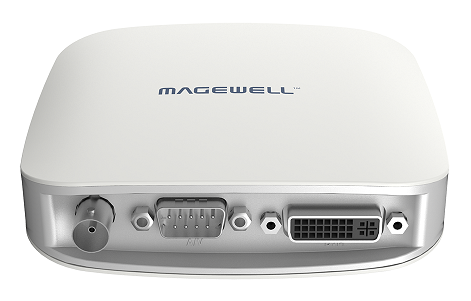

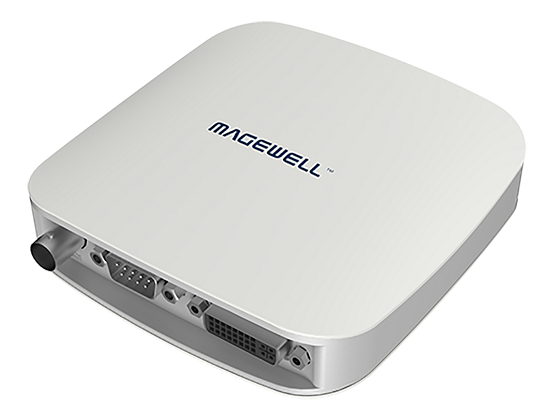

Входные интерфейсы

DVI-I

• DVI 1.0
• HDMI 1.4a (через переходник)
• VGA (через коннектор DVI2VGA)
• Component (через переходник)

DB9

• YC (S-Video)
• Composite video
• Analog audio (L+R)
• Component video

BNC

• SD/HD/3G SDI

---

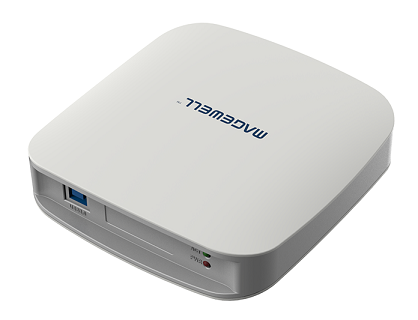

Выходные интерфейсы

USB 3.0

• Совместим с USB 2.0
• Совместимый с USB 3.1 Gen 1

3.5 мм аудио разъем

• Интерфейс для наушников

HDMI

• Проходной интерфейс HDMI

---

Функции ввода

• Поддержка разрешений входного видео до 2048×2160 пикселей
• Автоматическое сканирование источников входного видеосигнала, когда отсутствует входной сигнал для выбранного источника входного сигнала
• Ручной выбор источника входного видеосигнала
• Автоматический выбор подключенного (встроенного) источника входного аудиосигнала при изменении источника входного видеосигнала
• Ручной выбор источника входного аудиосигнала

---

Особенности VGA

• 12-разрядный АЦП
• Поддержка цветных форматов RGB и YCbCr (YUV)
• Поддержка «Синхронизированная синхронизация», «Композитная синхронизация», «Синхронизация по зеленому» (SOG), «Синхронизация по яркости» (SOY)
• Поддержка таймингов DMT, CEA, CVT, GTF
• Входные сигналы с частотой пикселя 165 МГц оцифровываются с выборкой 1: 1
• Входные сигналы с частотой пикселя 165 МГц могут быть оцифрованы с использованием горизонтальной подвыборки (в результате потери качества изображения — НЕ рекомендуется)
• Автоматическое определение цветовых форматов RGB & YCbCr
• Автоматическая или ручная выборка фазы выборки
• Автоматическое горизонтальное выравнивание
• Поддержка настраиваемых таймингов видео
• Поддержка пользовательских разрешений видео для таймингов CVT/GTF

---

Особенности HDMI

• 225MHz приемник HDMI
• Поддержка адаптивного HDMI эквалайзера для кабелей длиной до 30M
• Поддержка настраиваемых EDID
• Поддержка извлечения инфо-фреймов AVI / Audio / SPD / MS / VS / ACP / ISRC1 / ISRC2 / Gamut
• Полная поддержка колориметрии
• Поддержка 8/10/12-битных глубин цвета
• Поддержка RGB 4: 4: 4, YCbCr 4: 4: 4, выбор цвета YCbCr 4: 2: 2
• Поддержка 2-канальных звуковых потоков IEC60958
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Поддержка извлечения информации о синхронизации видео
• Поддержка извлечения информации в трехмерном формате
• Поддержка Side-by-Side Half, Top-and-Bottom, Frame Packing Режим 3D

---

Особенности SDI

• Поддержка встроенного кабельного эквалайзера длиной до 230M для сигналов HD-SDI
• Поддержка стандартов SD / HD / 3Ga / 3Gb / 3Ga-DL / 3Gb-DS
• Поддержка режима 2K (2048×1080)
• Поддержка RGB 4: 4: 4, YCbCr 4: 4: 4, выбор цвета YCbCr 4: 2: 2
• Поддержка 10/12-битной глубины цвета
• Поддержка для извлечения идентификатора полезной нагрузки SMPTE 352
• Поддержка до 8 (моно) аудиоканалов с частотой 48 кГц
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
• Ограниченная поддержка для захвата первого канала интерфейсов с двойной связью:
  • YCbCr 4: 2: 2 10-бит 1080p 50 / 59,94 / 60: захвачено как 1080i 50/59,94/60
  • YCbCr 4: 4: 4 10-бит: захвачено как 4: 2: 2
  • RGB 4: 4: 4: суб-дискретизация R/B

---

Особенности YC & Composite

• 12-разрядный АЦП
• Поддержка стандартов NTSC, PAL и SECAM
• Автоматическое определение стандарта видеовхода

---

Аналоговые аудио функции

• Захват аналогового аудио через интерфейс микрофона 3.5 мм

---

Формат видеозахвата

• Поддержка разрешения захвата до 2048×2160
• Поддержка частоты кадров захвата до 120 кадров в секунду (Фактическая частота кадров захвата может быть ограничена пропускной способностью USB и внутренней рабочей частотой. Типичные частоты кадров захвата на контроллере Intel USB 3.0 следующие.)
  • 1920×1080 YUY2 (до 75 кадров в секунду)
  • 1920×1080 RGB24 (до 60 кадров в секунду)
• Поддержка формата захвата 4: 2: 2 8 бит: YUY2, UYVY
• Поддержка 4: 4: 4 8-битный формат записи: RGB24, RGB32
• По умолчанию используется формат YUY2. Дополнительный формат захвата можно установить с помощью утилиты USB Capture Utility

---

Возможности обработки видео

• Видеопроцессоры с пропускной способностью 160 Мпикс / с
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Сшивка
• Верхнее и нижнее поле смешивания
• Только верхнее поле
• Только нижнее поле
• Преобразование пропорций видео
• Автоматический или ручной выбор формата изображения
• Автоматический или ручной выбор соотношения сторон захвата
• Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование формата видео цвета
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата цветопередачи, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Вертикальное отражение и зеркальное

---

Несколько устройств на одном компьютере

• Поддержка подключения нескольких USB-устройств к одной системе
• Поддержка установки серийного номера устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture Utility

---

SDK

• USB Capture SDK предоставляет функции, включая извлечение статуса сигнала, захват конфигурации и т. д.

---

Обновление прошивки

• Одновременное обновление нескольких устройств в одной системе

---

Светодиодный индикатор

• Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

---

Размеры

• 98,1 mm (L) х 98 mm (W) х 25 mm (H)

---

Аксессуары

• USB 3.0 cable
• DVI to VGA connector
• DVI-I to HDMI + Component breakout
• DB9 to YC + Composite + Analog Audio + Component breakout

---

Потребляемая мощность

• 5 В макс. Ток: 1 мА
• Макс. Потребляемая мощность: ~ 5 Вт

---

Рабочие параметры

• Рабочая температура: от 0 до 45 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
