Blackmagic Videohub Smart Control Pro

Videohub Smart Control Pro делает коммутацию еще более быстрой, позволяя управлять ею простым нажатием кнопки. Можно запрограммировать направление одного или нескольких сигналов, а для выбора достаточно использовать клавишу TAKE. Питание осуществляется от блока постоянного тока или через порт Ethernet.



Удаленное аппаратное управление

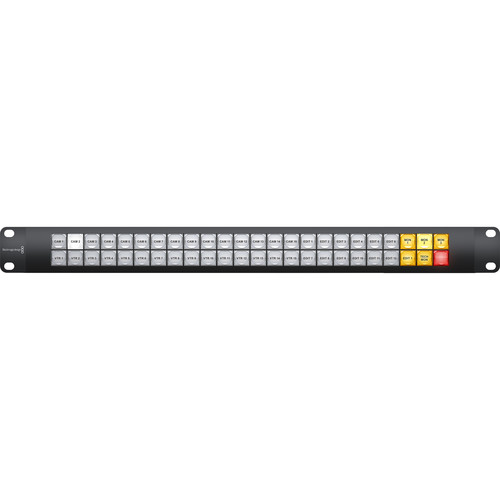

Videohub Smart Control Pro представляет собой компактную панель управления, которая занимает одно место в стойке и подключается через Ethernet. Она оснащена 48 кнопками, настраиваемыми под любой выход коммутатора. Каждую панель можно использовать для работы в одном, двух и более направлениях. Таким образом, одна панель позволяет осуществлять коммутацию на несколько дек и мониторов.

Videohub Master Control Pro занимает одно место в стойке и представляет собой панель управления через сеть Ethernet. Она позволяет удаленно управлять коммутатором из любого уголка студии, обеспечивая удобный выбор источников и приемников сигнала. На передней панели имеются программируемые кнопки и ручка, а также встроенный ЖК-дисплей, на котором отображаются все коммутационные элементы. Таким образом, можно удаленно просматривать и выбирать направления коммутации даже при использовании самой большой модели Videohub.

Smart Videohub

Первый в мире коммутатор с поддержкой SD, HD и Ultra HD

Blackmagic Smart Videohub — это первая в мире линейка многоформатных коммутаторов с поддержкой Ultra HD, функцией мониторинга видео и удобными органами управления. В зависимости от модели они оснащаются интерфейсам 6G-SDI или 12G-SDI и позволяют одновременно работать с любым сочетанием SD-, HD- и Ultra HD-стандартов вплоть до 2160p60. С помощью новой функции визуальной маршрутизации можно выбирать направления коммутации и выводить списки подключенных устройств на встроенный ЖК-дисплей, используя ручку прокрутки. Теперь для выбора сигнала достаточно видеть его изображение!

Идеальное решение для прямого эфира

Высокое качество и простота в использовании

Smart Videohub идеально подходит для вещания, постпроизводства и прямого эфира. Благодаря сверхкомпактному размеру его можно использовать как в больших вещательных системах, так и в составе портативного оборудования для работы в прямом эфире. К Smart Videohub легко напрямую подключить камеры, видеомикшеры, рекордеры и мониторы, поэтому теперь сложная схема соединений не потребуется.

Компактный дизайн

Инновационная система управления и мониторинга в сочетании с компактным дизайном

Smart Videohub имеет корпус из полированного алюминия и позволяет по-новому управлять процессом маршрутизации. Благодаря встроенному монитору можно одновременно отображать живое видео, ярлыки источников и телевизионные форматы. Нужные сигналы выбирают с помощь вращающейся ручки или кнопок на передней панели. Линейка Smart Videohub представлена тремя моделями: 12×12, 20×20 и 40×40. Все они отличаются компактным дизайном, оснащены панелью управления и интерфейсом 6G-SDI, имеют встроенный блок питания и поддерживают работу в локальной сети. Настроить IP-параметры можно на самом коммутаторе без подключения к компьютеру.

Визуальная маршрутизация

Удобный контроль коммутации

Smart Videohub имеет удобную функцию просмотра. При помощи вращающейся ручки управления можно легко пролистывать источники и приемники сигнала с предварительно запрограммированными ярлыками. Вывод видео осуществляется в алфавитном порядке, что позволяет легко находить нужные направления коммутации. Все это обеспечивает наиболее быструю маршрутизацию, так как просматривать список устройств, подключенных к коммутатору, невероятно просто. Для этого достаточно видеть их изображение на встроенном ЖК-дисплее! Благодаря поддержке Юникода при программировании ярлыков можно задавать практически любые языки, такие как китайский, японский, русский, немецкий, французский, испанский и другие. Если ярлыки запрограммированы на японском языке, то они будут отображаться на японском как на передней панели коммутатора, так и на программной панели управления при использовании компьютера.

Встроенный видеомониторинг

Просмотр видео, форматов и ярлыков

Теперь можно вести просмотр всего живого видео, передаваемого через коммутатор Videohub. Встроенный ЖК-дисплей позволяет отслеживать видеосигнал практически в любом телевизионном формате. Таким образом, отпадает необходимость в дополнительном внешнем экране. Благодаря отображению источников и приемников сигнала можно контролировать выполняемую маршрутизацию. Встроенный экран незаменим в условиях ограниченного пространства, когда коммутатор используется в передвижных телевизионных станциях и переносных стойках.

Большое количество разъемов

Расширенные возможности коммутации

В зависимости от требований рабочего процесса и размера студии можно выбрать Smart Videohub с полем коммутации 12×12, 20×20 или 40×40. Каждая модель оснащена интерфейсом 6G-SDI, а порт Ethernet позволяет управлять маршрутизацией в удаленном режиме, используя компьютер на платформе Mac или Windows либо аппаратную панель. Поддержка протокола RS422 и наличие синхровхода BlackBurst/Tri-Sync обеспечивают интеграцию коммутатора в систему вещательного оборудования.

Многоскоростной интерфейс 6G-SDI

Поддержка SD, HD и Ultra HD

Все модели Smart Videohub оснащены разъемами 6G-SDI, которые позволяют работать как с Ultra HD-материалом, так и с SD- и HD-SDI-оборудованием. Коммутатор обеспечивает идеальное качество передачи данных по интерфейсу SDI, поддерживая любой телевизионный формат, а также частоту выборки 4:2:2 и 4:4:4. Даже если сегодня студия не ведет вещание в сверхвысоком разрешении, можно использовать стандарты SD или HD, а при необходимости перейти на Ultra HD.

Передовая технология 12G-SDI

Обработка Ultra HD-форматов с высокой частотой кадров

Полностью сохраняя преимущества интерфейса 6G-SDI, модель Smart Videohub 12G имеет разъемы 12G-SDI, которые обеспечивают обмен данными в два раза быстрее. Благодаря этому для передачи видео в Ultra HD 2160p60 будет достаточно одного кабеля. Вещательные компании все чаще используют материалы в Ultra HD с частотой до 60 кадров/с. Этот стандарт отличается более высоким качеством изображения и получает широкое распространение. Коммутатор с поддержкой 12G-SDI позволяет одновременно работать как с Ultra HD 60 fps, так и с видео в стандартном и высоком разрешении. С 12G-SDI вы готовы к технологиям завтрашнего дня!

Smart Videohub 12G 40×40

Первый в мире коммутатор с интерфейсом 12G-SDI и поддержкой Ultra HD 2160p60

Новая модель Smart Videohub 12G 40×40 — это самый современный коммутатор для маршрутизации SD-, HD- и Ultra HD-материала вплоть до 2160p60. Ultra HD получает все большее распространение и способствует появлению оборудования с поддержкой 12G-SDI. Smart Videohub 12G 40×40 обеспечивает работу с видеомикшерами, камерами, деками и мониторами последнего поколения. Благодаря многоскоростному интерфейсу 12G-SDI с разъемами BNC SDI он поддерживает подключение к SD-, HD- и к Ultra HD-оборудованию. Коммутатор Smart Videohub 12G можно уже сегодня использовать для замены устаревшей техники и при этом быть готовым к технологиям завтрашнего дня!

Smart Videohub CleanSwitch 12×12

Чистое переключение в прямом эфире и повторная синхронизация

Модель Smart Videohub CleanSwitch 12×12 позволяет автоматически выполнять синхронизацию, которая требуется для чистого переключения между источниками при выводе сигналов на мониторы или в эфир. Полностью сохраняя функционал Smart Videohub 12×12, коммутатор Smart Videohub CleanSwitch 12×12 обеспечивает повторную синхронизацию на всех входах. Если вещательные материалы имеют одинаковые разрешение и частоту кадров, их можно выводить в эфир простым переходом. Как и для всей линейки Smart Videohub, доступно управление непосредственно с передней панели или в удаленном режиме по сети Ethernet с помощью приложения Videohub Control Panel на Mac и ПК.

Одновременная поддержка всех форматов видео

Работа с разными форматами, разрешениями и частотой кадров

Smart Videohub поддерживает работу с разными стандартами, благодаря чему к одному коммутатору можно одновременно подключать SD-, HD- и Ultra HD- оборудование. Решения Blackmagic Design с интерфейсом SDI автоматически определяют формат видео и моментально переключаются на нужный стандарт. Это позволяет использовать всего один коммутатор для работы в системах NTSC и PAL SD, с форматами 720 и 1080 HD, и даже 2160 Ultra HD при любой частоте кадров.

Качество Ultra HD и совместимость с HD-оборудованием

Телевизионный видеостандарт будущего

Коммутаторы Smart Videohub обеспечивают передачу изображения с безупречным качеством. Разрешение Ultra HD в четыре раза больше по сравнению с форматом 1080 HD и составляет 3840×2160 пикселей. Новый коммутатор Smart Videohub с легкостью справляется с огромным объемом видеоданных, как в стандарте Ultra HD, так и SD/HD. Ultra HD — это вещательный стандарт будущего, и количество видеоматериала в разрешении 4К постоянно растет. Наличие разъемов 6G-SDI обеспечивает полную совместимость коммутатора Smart Videohub с оборудованием стандартов SD-SDI, HD-SDI и Ultra HD.

Программная панель управления

Управление коммутацией по локальной сети из Mac и Windows

В комплект поставки Smart Videohub входит бесплатное программное обеспечение для Mac и Windows, позволяющее управлять коммутатором в удаленном режиме. Программная панель Videohub имеет стильный интерфейс и содержит кнопки с пиктограммами. Если подключить коммутатор к компьютеру с сенсорным экраном, получится панель управления с большим двухкоординатным дисплеем! В App Store можно бесплатно скачать приложение для Apple iPad®, с которым в ваших руках появится недорогое решение для контроля маршрутизации.

Аппаратные панели управления

Расширение возможностей контроля при помощи аппаратных панелей

Для управления коммутатором с удаленной аппаратной панели можно выбрать Videohub Smart Control или Videohub Master Control. Обе панели подключаются к локальной сети через порт Еthernet и позволяют работать с любым коммутатором Videohub. Videohub Smart Control идеально подходит для прямой коммутации при подключении к мониторам и вещательным декам. Videohub Master Control обеспечивает полное управление коммутатором с помощью вращающейся ручки. Кроме того, она позволяет вводить название сигналов на ЖК-дисплее для отображения коммутационных элементов. Панели Blackmagic Videohub обеспечивают идеальную интеграцию оборудования и надежное вещание в круглосуточном режиме!

Пользовательские элементы управления

Бесплатный пакет SDK

Разрабатывайте собственные элементы управления! Благодаря бесплатному инструментарию разработчика (SDK) пользователь может создавать собственные решения. Пакет SDK для Videohub содержит все необходимые образцы кода и информацию о протоколе, которые необходимы для разработки индивидуальных аппаратных и программных интерфейсов. Порт RS-422 позволяет использовать коммутатор как ведомое устройство. Кроме того, поддерживается работа по протоколу telnet при управлении с компьютера.





Элегантный дизайн
Стильный внешний вид
Smart Videohub превосходно подходит для работы в условиях непрерывного вещания. Имея прочный металлический корпус, он оснащен простой в использовании передней панелью. Встроенный экран и уникальная функция визуальной маршрутизации обеспечивают удобное управление коммутацией. Кроме того, предусмотрено до 80 6G-SDI-разъемов, есть встроенный источник питания, USB-порт, синхровход, порты для подключения удаленной и сетевой панелей управления — и все это в корпусе, который занимает одно место в стойке!

Управление с передней панели
Быстрый выбор источников видеосигнала
Передняя панель Smart Videohub оснащена кнопками с подсветкой, которые используются для управления коммутацией и быстрого выбора направления маршрутизации. При выборе приемника сигнала одновременно отображается его источник. Наиболее быстрый способ — задать нужный вход и нажать кнопку TAKE для подтверждения ввода. Все кнопки имеют подсветку и хорошо видны даже в самой темной студии. С передней панели также производится настройка коммутатора и установка параметров IP-адреса.

Разъемы профессионального уровня
Надежная работа в круглосуточном режиме
Smart Videohub — идеальное решение для высококачественной коммутации, отвечающее всем требованиям работы в напряженных условиях вещания. Предусмотрен встроенный универсальный источник питания, стандартный интерфейс Ethernet, порт USB и RS-422. Есть функция восстановления тактовой частоты, а также разъемы BNC, необходимые для качественной передачи цифрового видеосигнала 6G-SDI.

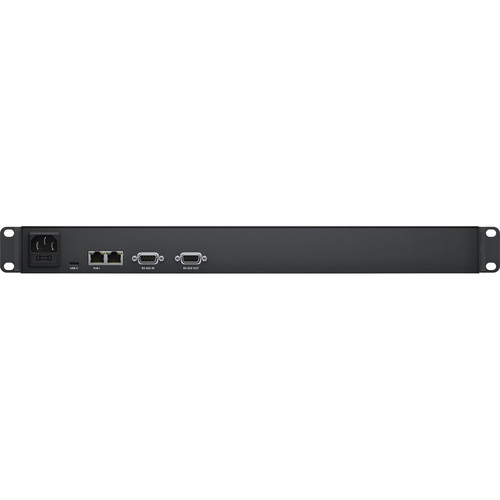

Разъемы

Ethernet

Вход и выход через порт Ethernet (RJ45). Вход обеспечивает питание. На выходе питания нет.

RS-422

Вход и выход (в будущем)

Подключение к компьютеру

Порт USB-C для настройки и обновления ПО

Питание

100-240 В переменного тока

Поддержка Макрокоманд

Для одновременного выполнения нескольких переключений можно запрограммировать до 10 макрокнопок

Аппаратное Управление

48 программируемых кнопок и порт RJ45 для удаленного управления по IP‑сети

Программное обеспечение

Обновление прошивки с помощью приложения через порт USB

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Физическая установка

1 RU, глубина менее 75 мм

Настройка Кнопок

Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с) для Windows™ и Mac™

Питание

Защита от сбоев питания

Все настройки кнопок и коммутатора сохраняются в памяти и моментально восстанавливаются при возобновлении питания. Настройки кнопок можно сохранять для последующего использования.

Питание

Встроенный блок питания 100-240 В переменного тока

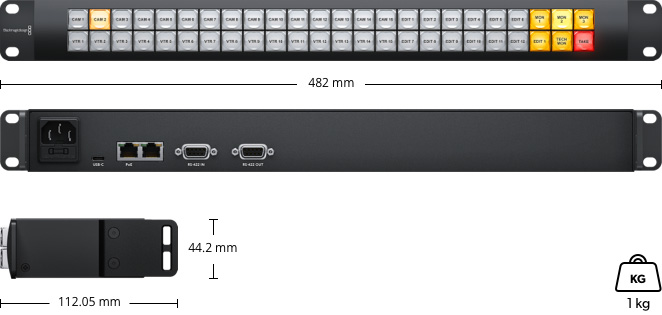

Физические размеры

Условия эксплуатации

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

Videohub Smart Control Pro
