Видеорекордеры Blackmagic HyperDeck Extreme Control панель

Блок HyperDeck Extreme Control позволяет превратить рекордер HyperDeck Extreme 8K в вещательную деку с традиционными органами управления. При подключении через порт RS-422 допускается работа с восемью устройствами.

HyperDeck Extreme 8K HDR
HyperDeck Extreme 8K HDR имеет все преимущества более ранних моделей этой линейки и целый ряд дополнительных функций, включая внутреннюю кэш-память как опцию, поддержку HDR и 3D LUT-таблиц. Рекордер позволяет записывать 8K-материал с помощью кодека H.265, поэтому даже при исключительном качестве изображения затраты на покупку накопителей будут меньше. Для просмотра сохраняемого видео и управления устройством предусмотрен сенсорный дисплей, а чтобы получить традиционную вещательную деку, достаточно добавить блок HyperDeck Extreme Control. С решением HyperDeck Extreme вы будете полностью готовы к работе над проектами завтрашнего дня!

Современный дизайн и привычное управление
HyperDeck Extreme имеет сенсорный экран, который позволяет видеть записываемый материал и контролировать работу устройства. Если нужно получить традиционную деку с привычными органами управления и ручкой прокрутки, достаточно добавить блок HyperDeck Extreme Control. Рекордер оснащен парой слотов под карты памяти, интерфейсом Quad 12G-SDI с поддержкой 8K, аналоговыми разъемами, портом USB‑C для подключения внешнего диска, динамиком и гнездом наушников. Как дополнительная опция предусмотрена кэш-память, чтобы избежать пропуска кадров при заполнении накопителя или его недостаточной скорости. Для питания можно использовать источники переменного и постоянного тока в студии и на съемочных локациях.

Создание контента, архивирование и вывод на цифровые панели
HyperDeck Extreme имеет несколько областей применения. Устройство подходит для записи мастер-копии программы или сигнала отдельной камеры, а также для воспроизведения материала. Благодаря аналоговым входам его можно подключать к технике предыдущего поколения, чтобы из старых архивов на пленке готовить или монтировать контент для показа на стриминговых платформах. Рекордер также оснащен портом 10G Ethernet для скоростной передачи 8K-видео на цифровые рекламно-информационные панели. Кроме того, есть интерфейсы HDMI и SDI, встроенные индикаторные диаграммы и поддержка 3D LUT-таблиц, поэтому даже на выезде получаемое изображение будет соответствовать всем вещательным стандартам качества.

Подготовка архивных материалов для онлайн-показа
По мере развития стриминговых платформ одной из насущных задач становится сохранение местного культурного наследия. Для ее решения можно выполнить оцифровку существующих архивных записей с созданием контента по доступной цене. Блок HyperDeck Extreme Control в сочетании с HyperDeck Extreme 8K позволяет подключиться к вещательным рекордерам предыдущего поколения, задать точки входа и выхода, а затем смонтировать материал. Для обслуживания этой конфигурации нужен только один человек. Чтобы работать с разными форматами и выполнять преобразование из SD в HD, достаточно добавить процессор Teranex Express. Дополнительно предусмотрена совместимость с деками Digital Betacam и Betacam SP, а также устройствами, которые используют однодюймовую ленту.

Запись и воспроизведение в 8K-разрешении
Рекордер имеет современный интерфейс Quad Link 12G-SDI для записи и воспроизведения материала в 8K-качестве. Он поддерживает передачу сигнала с разной скоростью, что позволяет подключать устройство к другому 8K-оборудованию, а также переходить на работу с SD, HD или Ultra HD в режиме Single Link 12G-SDI. Сохранение 8K-контента ведется с помощью кодека H.265 на обычные карты памяти CFast. Кроме того, модель HyperDeck Extreme 8K совместима с последними 8K-телевизорами и проекторами, а также микшерами линейки ATEM. Вместе с ней вы будете готовы к студийной работе в стандартах завтрашнего дня, которые уже начинают внедрять в Японии.

Большой и яркий сенсорный дисплей
Рекордер имеет инновационный сенсорный дисплей с миниатюрной временной шкалой, а также кнопки записи, воспроизведения и удаленного режима работы. Для быстрой навигации по материалу посредством покадровой протяжки можно провести пальцем по экрану, куда выводятся тайм-код, формат видео, состояние накопителя и индикация звука. Дополнительно предусмотрены контроль параметров сигнала, помощь при установке фокуса и экспозиции, выбор настроек, загрузка и сохранение 3D LUT-таблиц. Если нужно получить вещательную деку с традиционными органами управления, достаточно добавить блок HyperDeck Extreme Control.

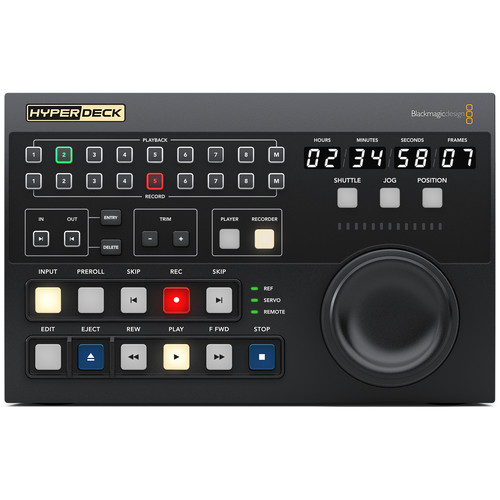

Привычное управление вещательной декой
Блок HyperDeck Extreme Control позволяет превратить модель HyperDeck Extreme в вещательный рекордер с традиционными органами управления, который легко разместить в стойке с оборудованием. При подключении через порт RS‑422 допускается контроль до восьми устройств (в том числе предыдущего поколения) для монтажа материала с использованием точек входа и выхода. Подобный функционал будет удобен при оцифровке архивных записей и преобразовании форматов в случае работы с разными кадровыми частотами. Оба решения созданы компанией Blackmagic Design и предназначены для компоновки друг с другом.

Два слота под CFast для непрерывной записи
Так как сохранение материала ведется на карты памяти CFast в H.265, получаемые файлы имеют небольшой размер, что обеспечивает запись в течение длительного времени. Для накопителей предусмотрено два слота, поэтому при заполнении одного из них допускается замена на другой без остановки работы. Из-за своих скоростных характеристик, доступности и малого форм-фактора CFast является превосходным носителем для вещательных компаний. Если дополнительно подключить станцию Blackmagic MultiDock 10G, можно также использовать SSD-диски. Емкости 1 ТБ хватит на 1398 минут видео в 8Kp/60, 3530 минут в 2160p/60 (Ultra HD) или на 9446 минут в 1080p/59,94. Это 23 часа в 8K-разрешении и свыше шести дней — в HD!

Запись на внешние диски через порт USB‑C
Рекордер имеет порт USB‑C, который позволяет применять внешние накопители большой емкости для продолжительной записи без ограничений из-за свободного места. В этом случае отпадает необходимость в копировании файлов, потому что носитель обеспечивает прямой монтаж имеющегося на нем контента. Еще одним преимуществом является поддержка форматов со значительным объемом информации, например при сохранении 8K-видео в ProRes. Если подключить станцию Blackmagic MultiDock 10G, можно дополнительно использовать SSD-диски, совместимые с другими моделями HyperDeck. Для работы с медиаматериалами и их систематизации есть меню, выводимое на сенсорный экран.

Quad Link 12G-SDI для 8K плюс HDMI и аналоговые разъемы
HyperDeck Extreme 8K имеет интерфейс Quad Link 12G-SDI для соединения с SD-, HD-, Ultra HD- и 8K-устройствами. При воспроизведении файлов RGBA 4:4:4:4 выходы SDI позволяют передавать вырезающий и заполняющий сигналы. Для совместимости с телевизорами и проекторами предусмотрен HDMI-разъем, а для оцифровки архивов — поддержка балансного аналогового звука, Hi-Fi и тайм-кода. При мониторинге можно использовать понижающую конверсию с выводом изображения и служебных параметров через SDI. Дополнительно есть порты USB‑C для записи на внешние накопители и 10G Ethernet для передачи материала по протоколу FTP. Рекордер также оснащен силовыми входами для источников переменного и постоянного (XLR 12 В) тока.

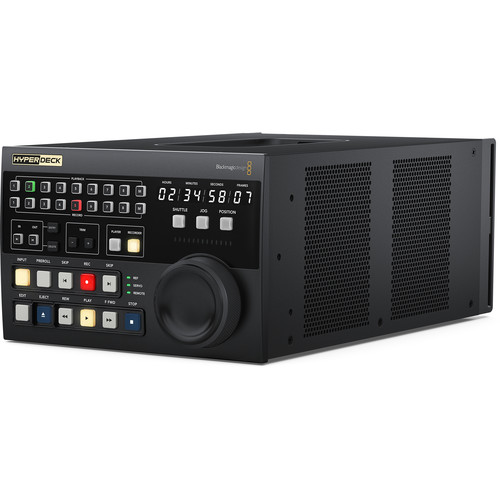

HyperDeck Extreme Control

HyperDeck Extreme 8K HDR

Яркий ЖК-дисплей и поддержка HDR
Устройство имеет исключительно яркий экран для вывода видео с широким динамическим диапазоном и готово к работе с HDR-материалом. Встроенные индикаторные диаграммы позволяют контролировать параметры сигнала, а файлы содержат теги с данными, которые обеспечивают автоматическую настройку SDI- и HDMI-входов в соответствии с поступающим HDR-изображением. Кроме того, предусмотрены поддержка статических метаданных для систем передачи PQ и HLG по ST2084, охват на 100% в формате DCI‑P3, а также соответствие стандартам Rec. 2020 и Rec. 709, определяющим характеристики цветового пространства.

Современный интерфейс 12G-SDI для SD, HD, Ultra HD и 8K
Имея SDI- и HDMI-разъемы, дека позволяет использовать самые разные форматы, от SD (включая NTSC и PAL) до 8K (4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/50; 4320p/59,94 и 4320p/60). Предусмотрена поддержка HD с разными видами развертки (720p/50; 720p/59,94; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94 и 1080 PsF). Кроме того, можно работать с Ultra HD до 2160p/59,94 и прогрессивным видео в 2K и 4K DCI при кадровой частоте до 25 fps. Рекордер HyperDeck Extreme обеспечивает передачу сигнала 3G‑SDI двумя способами (Level A и Level B).

Кодеки H.265 и ProRes для более широкой совместимости
Поскольку 8K-изображение имеет в четыре раза больше пикселей по сравнению с Ultra HD, на HyperDeck Extreme 8K используется кодек H.265. Он позволяет снизить затраты на запись и облегчает работу с файлами, так как при компрессии с коэффициентом от 60:1 до 285:1 значительно уменьшается их размер. Формат H.265 распознается основными операционными системами и подходит для HD с прогрессивной разверткой, Ultra HD и 8K. Дополнительно предусмотрена поддержка ProRes 422 HQ, ProRes 422, ProRes 422 LT при сохранении и воспроизведении, а материал в ProRes 4444 можно применять для кеинга. Это обеспечивает совместимость с приложениями DaVinci Resolve, Media Composer, Premiere Pro и Final Cut Pro X.

Работа с многоканальным SDI- и аналоговым звуком
HyperDeck Extreme 8K HDR позволяет на профессиональном уровне работать с аудиодорожкой в современной вещательной среде и при оцифровке архивов. В случае использования форматов на основе SDI можно в реальном времени записывать два, четыре, восемь или 16 каналов звука. Для приема аналогового сигнала есть четыре XLR-входа, через которые рекордер подключают к Betacam SP. Индикаторы со шкалой VU или PPM обеспечивают мониторинг уровня, а для бытовой техники (VHS- и DVD-рекордеры, а также ТВ-приставки) предусмотрены разъемы Hi-Fi. Благодаря такому количеству интерфейсов модель HyperDeck Extreme 8K HDR соответствует самым современным стандартам, в том числе строгим требованиям по шуму и искажениям.

Современный порт 10G Ethernet
HyperDeck Extreme 8K HDR имеет порт Ethernet с пропускной способностью 10 Гбит/с, который обеспечивает безупречную передачу изображения на цифровые информационные панели гораздо быстрее, чем при работе с картами памяти CFast. Все модели линейки могут исполнять команды на основе текстового протокола, а для их проверки предусмотрена поддержка Telnet. Чтобы начать воспроизведение или запись, достаточно включить устройство и набрать слово "Play" или "Record". Для дистанционной выгрузки файлов подойдет FTP-клиент либо стандартное приложение подобного класса. При доступе к дисковым массивам через разъем USB‑C рекордер становится мощным элементом вещательной инфраструктуры для работы с медиаматериалами.

Поддержка протокола RS-422
С начала 1980-х гг. для управления деками чаще всего служит протокол RS‑422. Разработанный компанией Sony, он используется почти на всем вещательном оборудовании. На HyperDeck Extreme 8K HDR тоже есть его поддержка, что позволяет подключать эту модель непосредственно к эфирным системам. Для контроля дисковых рекордеров предусмотрен набор дополнительных команд через Advanced Media Protocol. При создании собственных решений на базе RS‑422 соединение с HyperDeck Extreme 8K выполнено успешно, если на экране отображается сообщение "0xF0E0" (30/60p), "0xF1E0" (25/50p) или "0xF2E0" (24p). Полный список команд есть в руководстве по эксплуатации, доступное в разделе поддержки на нашем веб‑сайте.

Совместимость с панелями, микшерами и конвертерами
HyperDeck Extreme и блок HyperDeck Extreme Control с поддержкой стандартного в отрасли протокола RS‑422 позволяют создать наращиваемую инфраструктуру на основе техники Blackmagic Design. Чтобы сохранять контент на твердотельные накопители, достаточно добавить станцию Blackmagic MultiDock 10G. Рекордер HyperDeck Extreme 8K подойдет для воспроизведения клипов и записи изображения с отдельной камеры, а в тандеме с микшером ATEM Constellation 8K — для подготовки мастер-копии. Если нужно вывести вещательный сигнал на ТВ-экран для мониторинга, применения 3D LUT-таблиц и работы с индикаторными диаграммами, можно подключить конвертер Teranex SDI to HDMI 8K.

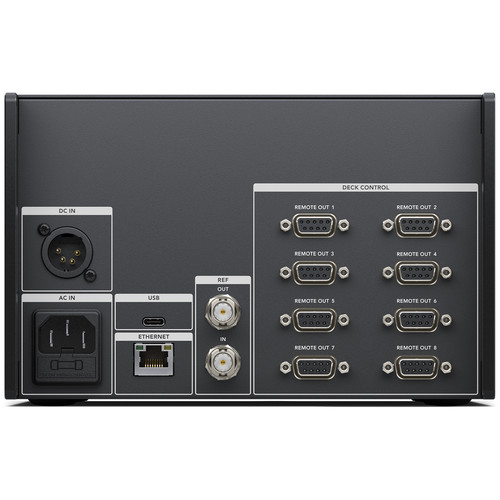

Разъемы

Выходы для управления декой

8 x RS-422

Синхровход

Tri-Sync или Blackburst

Синхровыход

В соответствии с синхровходом

Ethernet

1 Гбит/с

Подключение к компьютеру

Один порт USB-С для обновления программного обеспечения

Поддерживаемые протоколы

Протоколы управления

Sony

Программное обеспечение

Обновление внутреннего ПО

При запуске системы
или с помощью утилиты Blackmagic HyperDeck Setup через порт USB

Операционные системы

Mac 10.14 Mojave,
Mac 10.15 Catalina или более поздняя версия

Windows 8.1 и 10

Дисплей

Светодиодный экран для тайм-кода (восемь цифр, семь сегментов)

Питание

Питание

Один встроенный блок питания переменного тока 100-240 В.
Один 4-контактный разъем XLR 12 В для подключения внешнего источника или батареи.

Потребляемая мощность

20W max.

Физическая установка

Высота: 3 RU; ширина: 0,5 RU

Физические размеры

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 60° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

HyperDeck Extreme Control

Приветственный пакет с QR-кодом для загрузки ПО
