Цифровая консоль ZOOM L-20R

Микшируйте удаленно. Записывайте напрямую.

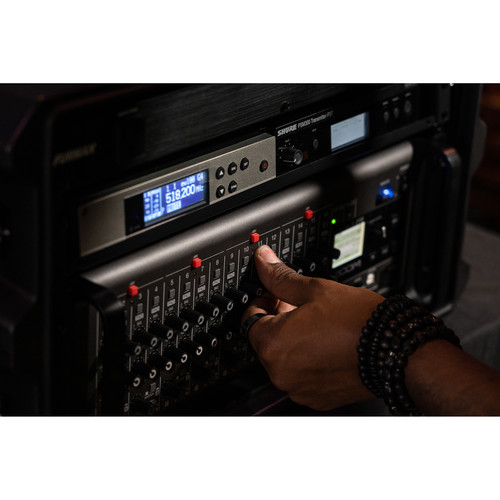

Zoom LiveTrak L-20R

Портативный многофункциональный микшер/рекордер

LiveTrak L-20R – это цифровая, монтируемая в стойку, микшерная консоль, которая позволяет музыкантам управлять своим миксом для живых выступлений прямо со сцены. Благодаря беспроводному управлению, 20-и дискретным каналам, 22-м дорожкам записи и 6-и пользовательским мониторным миксам, в арсенале L-20R есть полный набор средств для выполнения практически любой задачи.

Мощный и портативный

Консоль L-20R оснащена 16-ю микрофонными/линейными моновходами и двумя стереовходами, чего будет достаточно даже для сложной работы на большой сцене. В L-20R также предусмотрено две шины EFX, а каждый канал получил свой собственный трехполосный эквалайзер, управление панорамой и компрессор.

22 дорожки записи

Вы можете вживую записывать 20 каналов, плюс стерео микс прямо на SD-карту, а затем экспортировать результат в DAW-программу для доработки.

* Эффекты, эквалайзер, овердаббинг, аудиоинтерфейс и режимы фейдера A-F не доступны для частоты семплирования 96 кГц.

Создавайте до шести мониторных миксов

Благодаря шести независимым выходам для мониторинга, музыканты смогут создавать свой собственный пользовательский микс.

LiveTrak L-20R также оснащен выделенным выходом, который позволит FOH-инженерам (звукорежиссер концертного зала) быстро переключаться между основным и любым из дополнительных миксов во время мониторинга.

Управление с iPad

При помощи нашего приложения L-20 Control для iPad, FOH-инженер и 6 музыкантов могут управлять своими собственными миксами, что включает настройку таких параметров как уровни фейдера, эквалайзер, эффекты каналов и многое другое из любой точки концертного зала.

* При использовании адаптера BTA-1, беспроводное управление возможно в помещении на расстоянии до 10 метров без препятствий.

Функция Scene Recall

Функция Scene Recall (вызов сцены) микшерной консоли LiveTrak L-20R позволит вам мгновенно вызывать до 9 различных сцен с наборами настроек, которые включают в себя мониторные миксы, настройки эквалайзера, эффектов и др.

Удобная конструкция

Универсальный дизайн L-20R обеспечивает легкий доступ ко всем разъемам для подключения кабелей.

Мощный аудиоинтерфейс

L-20R также представляет собой цифровой USB аудиоинтерфейс с 22-ю входами и 4-мя выходами. В режиме аудиоинтерфейса вы сможете направлять сигнал с входов на любую DAW-станцию или программу для работы с потоковым аудио, одновременно записывая его на SD-карту.

* Для подключения требуется переходник Apple Lightning to USB Camera Adapter.

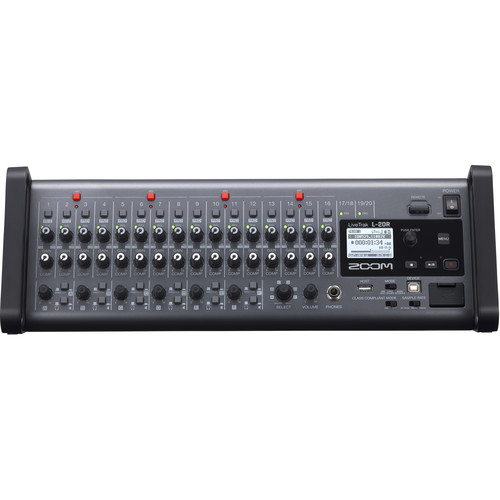

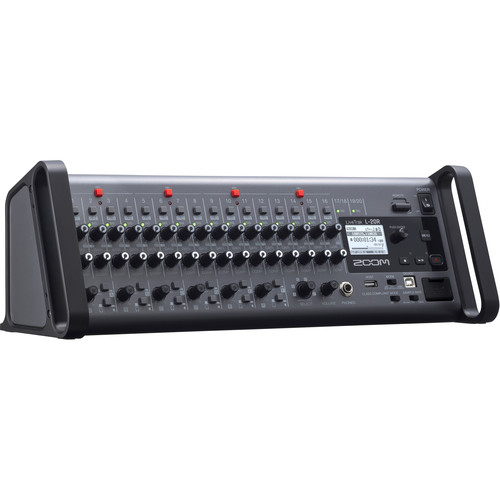

Обзор основной панели

Канальная панель
16 моно-каналов оснащены ручками управления компрессором и усилением. L-20R оснащен самыми бесшумными и продвинутыми предусилителями Zoom с эквивалентным входным шумом -128 dBu и максимальным входным усилением до +60 дБ.

Навигация и дисплей
LiveTrak L-20R оснащен ручкой энкодера и ярким LCD-дисплеем с подсветкой для простой навигации по меню, где вы можете создавать новые проекты, загружать ранее созданные проекты и изменять параметры рекордера.

Bluetooth-адаптер
Прилагаемый Blueooth-адаптер BTA-1 используется для подключения мастер-iPad к L-20R. Остальные iPad подключаются к главному по Wi-Fi.

Кнопки управления воспроизведением
Здесь расположены кнопки управления, включая кнопку записи, воспроизведения/паузы и остановки. Функция овердаббинга позволяет записывать дополнительные дорожки в текущий проект.

Шесть пользовательских мониторных миксов
Кнопки “Master” и “Наушники” позволяют вам создавать собственные миксы, как для главного так и для мониторного выходов. Каждый выход позволяет переключаться между мощным выходом для полноразмерных наушников и балансным линейным выходом для студийных внутриканальных мониторинговых наушников.

Выход для FOH-мониторинга
Выделенный выход для наушников FOH-инженера позволяет осуществлять мониторинг любого из дополнительных пользовательских миксов, а также основного микса или отдельных дорожек.

USB-порт
L-20R может подключаться к другим устройствам по USB для передачи файлов или работы в режиме аудиоинтерфейса.

SD карта
Возможность записи до 512 ГБ аудиоданных на SD карту.

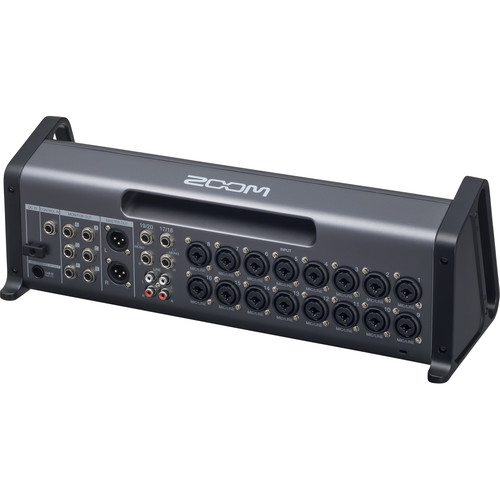

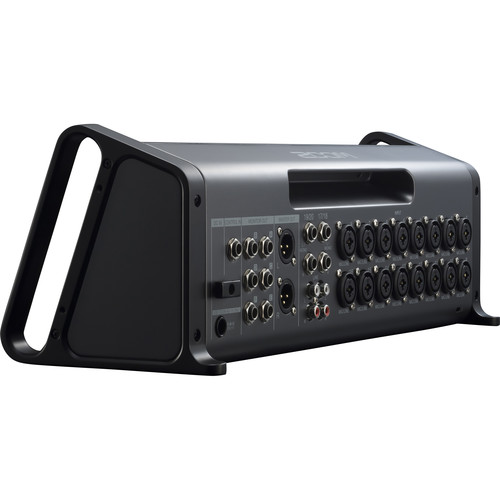

Разъемы

Настраиваемые мониторные и основные выходы
Мониторные выходы позволят вам создать до шести пользовательских мониторных миксов. Кроме того, здесь есть основные выходы для левого и правого каналов.

Большой выбор аудиовходов
L-20 оснащен комбинированными разъемами XLR и 6,3 мм. Входы 1 и 2 являются высокоимпедансными (Hi-Z) и позволяют подключаться к электрогитаре или бас-гитаре. Каналы 17/18 и 19/20 предназначены для подключения устройств по линейному TS-входу и RCA. К ним можно подключать клавиатуры, синтезаторы и другие аудиоустройства.

Функции и особенности

• 20 дискретных каналов (16 моно и 2 стерео) с разъемами XLR и 1/4″;
• Одновременная запись на 22 дорожки, воспроизведение с 20 дорожек;
• Режим USB аудиоинтерфейса (22 входа/4 выхода);
• Запись аудио качеством до 24бит/96кГц на SD-карту;
• Встроенный регулятор компрессии (1-16);
• Main-выходы, плюс 6 настраиваемых мониторных выходов;
• Выделенный выход для наушников для звукового инженера;
• Функция сохранения настроек сцены (до 9 сцен);
• 20 встроенных эффектов Choruc, Delay и Reverb с настраиваемыми параметрами;
• Совместим с приложением для iPad для дистанционного управления.

Аксессуары

Список аксессуаров, которые входят в комплект L-20R:

• LiveTrak L-20R
• Сетевой адаптер AD-19
• Bluetooth-адаптер BTA-1
• Крепление для монтажа в рэковую стойку
• Руководство пользователя

Опциональные аксессуары:

• FS01 – Педаль-футсвич

Количество входных и выходных каналов
Входные	Моно (MIC/LINE): 16 Стерео (LINE): 2
Выходные	MASTER OUT: 1 MONITOR OUT: 6 НАУШНИКИ: 1
Входы 1-16
Моно (MIC/LINE)	Тип: Комбо-разъемы XLR/TRS (XLR: 2 HOT, TRS: TIP HOT) Входное усиление PAD OFF: +16 - +60 дБ PAD ON: -10 – +34 дБ Hi-Z ON: +6 - +50 дБ Входное сопротивление XLR: 3 кОм TRS: 10 кОм/1 МОМ (в режиме Hi-Z) Макс. входной уровень PAD OFF: 0 dBu (при 0 dBFS) PAD ON: +26 dBu (при dBFS) Фантомное питание +48В
Стерео (LINE)	Тип: Разъемы TS phone/RCA pin (небалансные) Максимальный входной уровень +10 dBu
Выходы
MASTER OUT:	Тип: XLR разъем (балансный) Максимальный выходной уровень: +14,5 dBu Выходное сопротивление: 100 Ом
MONITOR OUT A-F (с балансным выходом) подключенный к мониторным колонкам:	Тип: TRS-джек (балансный) Максимальный выходной уровень: +14,5 dBu Выходное сопротивление: 100 Ом
MONITOR OUT A-F (с небалансным выходом) подключенный к мониторным колонкам:	Тип: Стандартный стереофонический джек Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом Выходное сопротивление: 100 Ом
PHONES:	Тип: Стандартный стереофонический джек Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом Выходное сопротивление: 100 Ом
Шины
MASTER	1
MONITOR	6
SEND EFX	2
Канальная панель
Фильтр нижних чистот	40-600 Гц, 12 дБ/окт.
EQ	HIGH: 10 кГц, ± 15 дБ, тип shelving MID: 100 Гц - 8 кГц, ±15 дБ, тип peaking LOW: 100 Гц, ± 15 дБ, тип shelving
Фаза
Send-эффекты
Эффекты	20 типов: EFX 1 Hall 1 (Reverb) Hall 2 (reverb) Room 1 (Reverb) Plate (Reverb) Church (Reverb) DrumAmb (Reverb) GateRev (Reverb) Vocal 1 (Delay + Hall Reverb) Vocal 2 (Delay + Mono Reverb) Vocal 3 (Delay + Plate Reverb) EFX2 Hall 3 (reverb) Room 2 (Reverb) Spring (Reverb) Delay (Delay) Analog (Delay) P-P Diy (Delay) Vocal 4 (Delay + Room Reverb) Chorus 1 (Stereo Chorus) Chorus 2 (Mono Chorus) Cho+Diy (Chorus + Delay)
Рекордер
Макс. дорожек записи	22 при 44,1/48 кГц 12 при 96 кГц
Макс. дорожек воспроизведения	20
Формат записи	WAV 44,1/48/96 кГц, 16/24-бит, моно/стерео
Носители информации	SDHC-карты объемом 4 - 32 ГБ (Класс 10 или выше) SDXC-карты объемом 64 - 512 ГБ (Класс 10 или выше)
Аудиоинтерфейс
44,1/48 кГц	Запись: 22 канала Воспроизведение: 4 канала
Глубина квантования	24-бит
Интерфейс	USB 2.0
Системные требования в режиме аудиоинтерфейса
Windows:	ОС： Windows® 7 SP1 или новее / 8.1 / 10 (32bit/64bit) Процессор: Intel® Core i3 или новее* USB: USB 3.0/USB 2.0** * Корректная работа не гарантируется с процессорами из серий Atom, Celeron или Pentium и с процессорами AMD. ** Поддерживаются только USB-host контроллеры с чипсетами Intel. Корректная работа с USB-хабами и платами расширениями не гарантируется.
Mac:	ОС： Mac® OS X 10.11 / 10.12 / 10.13 / 10.14 Процессор: Intel® Core i3 или новее USB: USB 3.0/USB 2.0* * Корректная работа с USB-хабами и платами расширениями не гарантируется.
iPhone/iPad:	iOS 9 / 10 / 11 * Для подключения требуется переходник Apple Lightning to USB Camera Adapter.
Картридер
Класс	USB 2.0 High Speed
USB HOST
Класс	USB 2.0 High Speed
Частота семплирования	44,1/48/96 кГц
Частотные характеристики	44,1 кГц: -1.0 дБ: 20 Гц - 20 кГц 96 кГц: -3.0 дБ: 20 Гц - 40 кГц
Эквивалентный входной шум	Точное измерение: -128 dB EIN (IHF-A) с +60 дБ/150 Ом (на входе)
Дисплей	LCD с подсветкой (разрешение 128x64)
Питание	AC-адаптер Zoom AD-19 (DC12В/2A)
Потребляемая мощность	Макс. 24 Вт
Габариты (Ш х Д х В)	438 х 158,2 х 151,7 мм
Вес	2,49 кг
