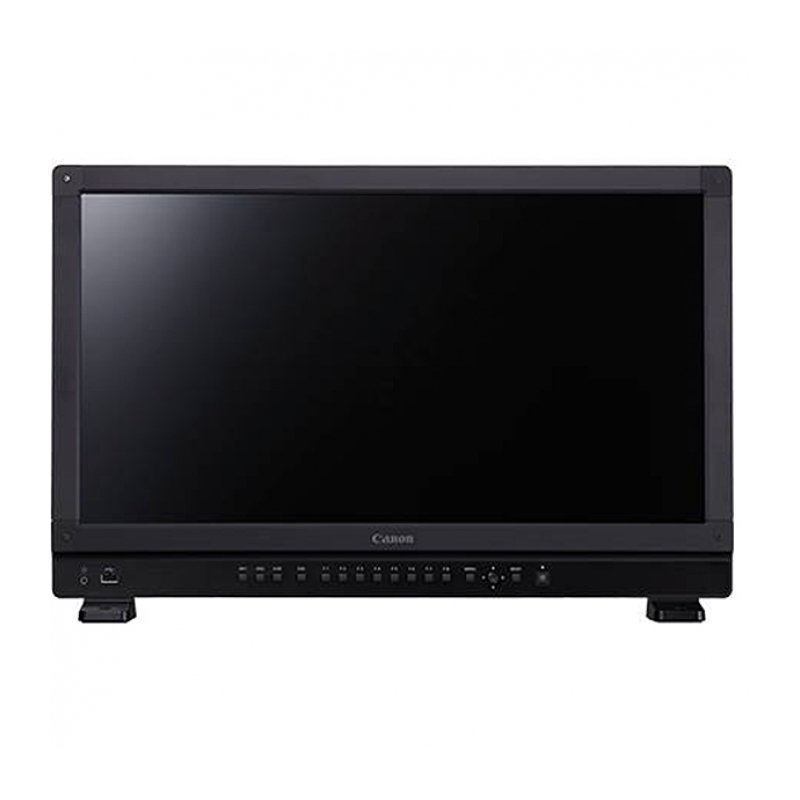

Профессиональный дисплей Canon DP-V2421 24" 4K

Эталонный дисплей 4K UHD

Canon DP-V2421 является флагманской 24-дюймовой моделью Canon и может обеспечить высокую яркость, необходимую для рабочих процессов HDR.
Благодаря использованию многих выдающихся функций эталонного дисплея DP-V2410, DP-V2421 добавляет дополнительную универсальность и функциональность.
DP-V2421 считается мастеринг-монитором Dolby Vision (поддерживающим гамма-кривую SMPTE ST 2084), а также предлагаемыми стандартами HDR вещания HLG (Hybrid Log-Gamma).
Этот дисплей может быть идеальным для максимальной гибкости на любом этапе производства и после производственный процесс, необходимый для мониторинга рабочих процессов HDR.
DP-V2421 также оснащен терминалами 12G-SDI. В результате видео 4K60P, которое до сих пор принималось по четырем кабелям SDI, теперь можно принимать по одному кабелю SDI, таким образом уменьшение количества необходимого стрелкового оборудования и материалов.

Инновационная светодиодная RGB-подсветка Canon с 10-битной IPS-панелью обеспечивает широкий угол обзора, а антибликовое покрытие помогает улучшить видимость на съемочной площадке.  DP-V2421 также оснащен специально разработанным механизмом обработки изображений, который помогает получать равномерную яркость.  DP-V2421 использует ту же технологию высокого качества изображения, что и другие эталонные дисплеи Canon, так что вы можете положиться на единый взгляд на весь рабочий процесс, используя любую комбинацию из линейки дисплеев Canon.

По мере того, как пост-процессы перемещаются на съемочной площадке или почти в заданной точке, DP-V2421 работает с различными рабочими процессами, поддерживая возможность внутренней обработки выходного сигнала Canon Cinema EOS 4K RAW с Cinema EOS C700, Cinema EOS C500, Cinema EOS C300 Камеры Mark II для прямого отображения при передаче этого сигнала на внешний рекордер. Это обеспечивает гибкое дополнение к вашему другому оборудованию Canon и позволяет вам создать простой, но сложный рабочий процесс Canon, установленный на рабочем месте. Важно отметить, что DP-V2421 также позволяет проверить внешний вид камер ALEXA SXT, созданных ARRI, а также поддерживает связь с настройками качества изображения ARRI и другими функциями, такими как метаданные и маркеры области.

DP-V2421 имеет алюминиевую рамную конструкцию, обеспечивающую жесткость и прочность. Продуманный эргономичный дизайн, в том числе подставка с защитой от опрокидывания, функциональные кнопки на передней панели основного блока и встроенные легко настраиваемые транспортировочные ручки означают, что DP-V2421 обеспечивает мобильность и многоцелевое использование, будь то для установить прямой мониторинг «видео деревни»; сортировка по цвету, для просмотра ежедневных записей или для использования в пост-сьютах или мобильных комнатах контроля производства 4K.

Совместимость со стандартами HDR

Базовый дисплей DP-V2421 - это эталонный дисплей HDR с полной спецификацией, совместимый с отраслевыми стандартами HDR, помогающий удовлетворить требовательные рабочие процессы HDR.

Дисплей обеспечивает высокую яркость, соответствующую требованиям стандартов HDR, SMPTE ST 2084 и HLG. DP-V2421 полностью покрывает этот диапазон фактической яркостью, чтобы обеспечить точное подтверждение градации и цвета.

Улучшена производительность градации черного света/теневой области

ЖК-технология Canon помогает обеспечить яркость черного, превосходящую яркость старых ЭЛТ-дисплеев. Кроме того, качество видеоизображения улучшается, поскольку оно демонстрирует высокую эффективность градации даже при низких уровнях яркости, и градация в теневых областях может быть более точно воспроизведена без черных дефектов.

Совместим с обоими стандартами HDR

Для мониторинга содержимого HDR необходимо поддерживать две или более гамма-кривых. DP-V2421 считается мастеринг-монитором Dolby Vision, поскольку он поддерживает SMPTE ST 2084. Он также поддерживает гибридную логарифмическую гамму (HLG), которая находится в процессе признания в качестве глобального стандарта. DP-V2421 является отличным выбором для любого рабочего процесса.

SMPTE 2084 совместимый

Динамический диапазон SMPTE ST 2084 от 0,005 до 10000 нит может отображаться в произвольном диапазоне. Это новая гамма-кривая, разработанная Dolby Laboratories, Inc. на основе визуальных характеристик человека, называемых PQ. Яркость до максимум 10000 нит считается абсолютной яркостью. В настоящее время он принят в Dolby Vision и стандарте Blu-ray следующего поколения (Ultra Blu-ray) HDR10.

HLG совместимый*

Предоставляются две настройки гаммы в процессе разработки: «Гибридная логарифмическая гамма (Y)» и «Гибридная логарифмическая гамма (RGB)».

* По состоянию на март 2016 г. была распространена только черновая версия стандарта HLG ( планируется, что он будет таким же, когда он будет наконец выпущен на рынок. DP-V2421 включает и поддерживает последнюю черновую версию стандарта HLG для пользователей, которые планируют производство контента HLG впереди других. Поддержка официальной версии будет оценивается, пока отслеживаются тенденции в установлении этого стандарта.

Два режима мониторинга HDR в соответствии с конкретными производственными требованиями

Режим приоритета пиковой яркости

Видео можно отслеживать с максимальной яркостью (пиковой яркостью), поддерживаемой на основном устройстве DP-V2421. Качество изображения HDR может быть подтверждено при высокой яркости на DP-V2421 в качестве эталонного дисплея HDR, например, в комнатах редактирования после обработки. Даже когда область ярких частей содержимого изменяется, например, из-за переключения между отдельными сценами в фильмах или драмах, изменения яркости всего экрана можно минимизировать. Это позволяет полностью продемонстрировать возможности DP-V2421 в рабочих процессах HDR с высокой яркостью.

Устойчивый режим яркости

В этом режиме независимо от того, какая яркость видеоконтента вводится, видео контролируется без изменения яркости основного блока дисплея. Производительность DP-V2421 можно полностью продемонстрировать в сценах, где условия съемки во время спортивных и музыкальных трансляций в реальном времени изменяются из-за смены погоды и освещения сцены, даже если угол камеры фиксирован. Это позволяет осуществлять мониторинг видеоизображений высокой яркости HDR без изменения качества изображения при индивидуальной яркости отображаемого контента, без так называемых «характеристик загрузки».

Широкий выбор функций для HDR

HDR/SDR 2 Split-Screen Display

DP-V2421 поддерживает разделенное изображение сигналов HDR и SDR. Поскольку видео отображается одновременно на левом и правом экранах, различия в диапазонах яркости и градации / яркости можно сравнить с первого взгляда, что позволяет проводить съемку HDR с большей уверенностью и эффективностью.

Для упрощения производства HDR можно комбинировать различные другие функции: отображение диапазона сжатия в соответствии с конкретными производственными приложениями, отсечение дисплея, отображение информации о камере и отображение монитора формы волны.

HDR-совместимый дисплей монитора

Монитор формы волны можно выбрать для отображения шкал HDR (например, SMPTE ST 2084 nit) или Canon Log (%) для максимальной гибкости в производстве HDR.

Функция регулировки диапазона HDR

Переменная регулировка диапазона HDR возможна для конкретных применений. Например, динамический диапазон стандартного сигнала HDR или сигнала LOG может отображаться в соответствии с яркостью, поддерживаемой основным блоком дисплея (сжатие диапазона), или требуемые фактические части диапазона яркости могут отображаться с исключенной областью диапазона выделения (ограничение верхнего предела диапазона). Требуемые значения также можно заранее зарегистрировать для кнопок функций или каналов. Это позволяет вам вызывать соответствующие видео стандарта HDR для подтверждения одним касанием.

HDR метаинформационный дисплей

Информация метаданных (цветовая гамма, гамма, максимальная яркость, средняя яркость, максимальное значение контента) с ПК для HDMI-совместимого редактирования видео и проигрывателей Blu-ray, камер и других устройств может отображаться на экране. Это полезно для надлежащего производства HDR, поскольку видео можно отслеживать, одновременно подтверждая информацию HDR.

Внутренний 4K RAW De-Bayering с 12G HD-SDI входом

DP-V2421 может выполнять внутреннюю* обработку изображений в формате 4K RAW* без необходимости использования какого-либо внешнего оборудования De-Bayering. Это позволяет создать сложную, но в то же время простую среду мониторинга производства 4K с минимальным количеством проводных соединений и, как следствие, большую мобильность для цифровых кинокамер EOS C700, EOS C500/C500PL и EOS C300 Mark II.

Когда эталонный дисплей DP-V2421 подключен к цифровой кинокамере EOS C700, EOS C500/C500 PL или EOS C300 Mark II, процесс эталонирования изображения формата 4K RAW происходит на эталонном дисплее. Нет необходимости в стороннем устройстве для удаления байерования. Это позволяет отображать контент 4K/60p с помощью одного кабеля 12G-SDI.

Также можно использовать рекордер, который не включает функцию удаления байеров, передавая сигналы прямо через дисплей DP-V2421 на рекордер. Кроме того, DP-V2421 может отображать контент 4K/60p с любой камеры 4K с помощью одного кабеля HDMI - при условии, что камера поддерживает выходное соединение 4K/60p.

* Внутренняя обработка изображений в формате 4K RAW в настоящее время работает только с цифровыми кинокамерами EOS C700, EOS C500/C500 PL и EOS C300 Mark II.

Поддержка кино и трансляций рабочих процессов HDR

DP-V2421 - важный инструмент, если вы работаете в HDR. В рабочем процессе в стиле кино его размер и возможности делают его достаточно универсальным для использования на съемочной площадке в тележке DIT, в качестве дисплея клиента или в качестве градации с близкого расстояния или дисплея контроля качества в посте. Для сложных рабочих процессов вещания DP-V2421 будет у вас дома, в вашей диспетчерской или широковещательном грузовике.

Интеграция с Canon Cinema EOS или система ARRI

Функция подключения камеры эталонного дисплея DP-V2421 позволяет беспрепятственно подключаться к цифровым кинокамерам EOS C500 и EOS C300 Mark II и системе камер ARRI ALEXA SXT, обеспечивая повышенную гибкость настройки для помощников камеры и DIT.

Информация о камере

Когда к DP-V2421 подключена камера системы Cinema EOS или система ARRI Camera, можно получить метаданные камеры и отобразить их содержимое. Это означает, что настройку камеры и проверку достоверности во время съемки можно выполнять на самом DP-V2421, а не на видоискателе или дисплее камеры. Это позволяет выполнять проверки, не мешая оператору, и повышает гибкость при настройке. (Эта функция доступна, если формат камеры SDI RAW был выбран камерой системы Cinema EOS, а формат 3G/HD-SDI выбран системой камеры ARRI).

Качество изображения камеры Linkup

Функция связывания качества изображения автоматически переключает качество изображения дисплея на основе метаинформации камеры. Это происходит, когда системная камера Cinema EOS или система ARRI Camera подключена к DP-V2421. Тот факт, что настройки качества изображения автоматически связаны для камеры и дисплея, означает, что ошибки настройки могут быть сведены к минимуму.

Предварительно установленный журнал

Предварительная настройка с помощью системы Cinema EOS Canon Log/Canon Log2/Canon Log3 и видео-дисплей ARRI Log C также поддерживаются. Log C предустановлен в главном меню устройства. Таким образом, все, что вам нужно сделать, чтобы проверить качество изображения, это подключить камеру - нет необходимости добавлять какие-либо специальные LUT.

4K RAW формат изображения Debayering

Данные RAW, которые выводятся через кабели SDI от Cinema EOS C500/C500PL или Cinema EOS C300 Mark II, могут быть удалены с помощью справочного дисплея 4K DP-V2421 и отображены. Тот факт, что обработка изображения в формате 4K RAW выполняется в самом дисплее, означает, что нет необходимости в каком-либо внешнем оборудовании Debayering. Это позволяет создавать производственную среду 4K с минимальными проводными соединениями. Это обеспечивает более компактную комбинацию камеры и дисплея и может помочь увеличить мобильность во время съемки.

Функции LUT и CDL

Система классификации цветов

DP-V2421 (и DP-V2410) может подключаться к различным системам оценки цвета. Например, при съемке на месте вы можете подключиться к LiveGrade через локальную сеть и управлять своим цветом с помощью LUT и CDL, пока выполняется разложение RAW. Впоследствии эта информация может быть перенесена в сеанс редактирования или оценки, что поможет упростить рабочий процесс и повысить согласованность.

Пользовательские функции LUT и CDL

DP-V2421 позволяет установить несколько LUT для каждого режима изображения так же, как DP-V2410. В результате пользователи могут выбрать до восьми LUT в одном режиме изображения для большего удобства. Кроме того, были добавлены предустановки от CDL1 до CDL15 и экран настройки деталей CDL. Пользователи также могут изменить настройки имени для CDL1 на CDL15.

Точная поддержка цветов с 4K Cinema и 4K UHD

Стандарты вещания и кино ITU-R BT.2020 и ACES2065-1

Дисплей имеет светодиодную подсветку RGB и жидкокристаллическую панель IPS, отличающуюся превосходной цветопередачей, для достижения высокого качества изображения, которое может оптимально подходить для работы на месте. Помимо соответствия множеству самых последних стандартов вещания, таких как ITU-R BT.709, EBU и SMPTE-C, а также новейшего стандарта цифрового кино DCI-P3, он также соответствует стандартам следующего поколения МСЭ-R. BT.2020 и ACESproxy, стандарты передачи ACES, стандарт управления цветом которых поддерживается AMPAS.

Высокая точность равномерности

Опорный дисплей DP-V2421 обеспечивает тот же уровень высокоточной однородности, что и DP-V3010/DP-V2410. Благодаря использованию собственного процессора изображений, разработанного для использования в дисплеях для обеспечения возможности точной настройки, можно предотвратить неравномерность цвета и яркости на экране и добиться высокой точности однородности.

Плавные и точные градационные характеристики для каждого цвета RGB

10-битная панель дисплея, которая отображает оттенки каждого цвета RGB с 1024 шагами, и высокоточный дисплейный процессор обеспечивают более точные дисплеи градации.

Функции улучшения изображения

DP-V2421 имеет множество функций изображения, которые дают пользователям возможность контролировать и изменять функции дисплея и настраивать общий вид.

Сканирование с подсветкой

При сканировании подсветки DP-V2421 используется полная подсветка RGB, позволяющая частично отключать отдельные области подсветки, включая три варианта настройки (авто, высокая, низкая и выключена). Эта функция помогает сократить период удержания изображения, свойственный светодиодной технологии во время отображения изображений, и приводит к четкому воспроизведению видео, помогая уменьшить восприятие размытия между видеокадрами. Это также увеличивает статическую контрастность изображения.

Форма трассировки

Большинство современных кинематографических и коммерческих производств по-прежнему используют HD и 2K-видео. DP-V2421 оснащен тремя типами функций масштабирования экрана, включая технологию Canon Shape Tracing™, оригинальную технологию отслеживания формы, которая помогает минимизировать артефакты на изображениях, масштабируемых на DP-V2421. Используя технологию Canon Shape Tracing, дисплей DP-V2421 определяет углы жестких краев и выбирает подходящую интерполяцию, чтобы обеспечить плавные диагональные линии и оптимальную визуализацию изображения, расширяя область применения дисплея во время съемок в локации/студии и в рамках цветовой градации, DI, CGI, VFX и другие постпроизводственные рабочие процессы.

Поддержка ACES 1.0

DP-V2421 поддерживает новейший стандарт ACES2065-1 и получил логотип ACES от Академии кинематографических искусств и наук после обзора его реализации ACES.

DP-V2421 способен обеспечить разделение изображений в формате RAW и входное преобразование ACES, позволяя эталонному дисплею передавать изображения в формате RAW в изображения ACES2065-1. Эти изображения можно отобразить, отрегулировав экспозицию и цвета с помощью CDL (списки цветовых решений) и выполнив обработку ACES Output Transform. Кроме того, благодаря совместному использованию данных CDL с использованием USB-подключения сигналы, выводимые с помощью установок классификации и редактирования на съемочной площадке, имеют одинаковые цвета и градации, поэтому «внешний вид» определяется на съемочной площадке или за пределами площадки. Оценка может поддерживаться в течение всего рабочего процесса после производства.

DP-V2421 также может использоваться с любым источником входного сигнала, который соответствует ACESproxy.

Помощь при съемке

2-Sample Interleave

Поддерживается 2-Sample Interleave. Эта технология передает до четырех субизображений (2K/HD), которые получаются путем деления сигнала 4K на 2-пиксельные блоки и повторной сборки их вместе для отображения 4K. Это также отличается от квадратного деления тем, что, поскольку отправляются изображения, которые немного не в своем положении, угол обзора можно подтвердить даже на мониторах 2K/HD, отображая один из четырех входов.

2/4 Split-Screen D совместимый

В режиме отображения с двумя разделенными экранами режим изображения может быть установлен независимо на дисплеях A и B. И в режиме отображения с двумя разделенными экранами / 4 разделенными экранами отображение линий разделения можно включать и выключать. Информация о камере может отображаться только в одном месте (то есть на одном входе).

Масштабирование

На DP-V2421 были выполнены функции, позволяющие выбирать коэффициенты увеличения (4x, 8x) и отображать в произвольных положениях. И предоставление режимов масштабирования от 1 до 3 означает, что коэффициент увеличения и положение отображения могут быть предварительно установлены, тем самым улучшая простоту использования.

Пиковый

Canon добавила в DP-V2421 пиковую функцию, которая позволяет пользователям мгновенно проверять состояние фокусировки. С видео высокой четкости это помогает с регулировкой фокуса, чтобы сфокусироваться на объектах.

Отключение вентилятора

DP-V2421 имеет режим, в котором вентилятор дисплея отключается на заданный период времени во время съемки с камеры*. Этот режим можно связать с профессиональными камерами, такими как Cinema EOS System, чтобы выключить вентилятор во время записи. Это полезно, когда шум вентилятора может нарушить атмосферу в студии или другом тихом месте съемки.

* Время выключения может быть меньше в зависимости от того, как используется дисплей и температуры воздуха в месте установки.

Монитор формы сигнала и функции вектороскопа

DP-V2421 поставляется с функциями контроля формы сигнала и вектороскопа. Они накладываются на экран. Уровень сигнала отображается с помощью функции контроля формы сигнала (6 типов: Y, Cr, Cb, R, G и B). Два цветоразностных сигнала (Cb и Cr) каждый отображается с «осью X / осью Y» с использованием функции вектороскопа.

Ложный цвет

Также предусмотрена функция ложного цвета, которая помогает установить экспозицию камеры путем отображения входного изображения с использованием цветов, которые различаются в зависимости от уровня яркости. Это облегчает визуальное восприятие состояния экспозиции, в то время как переэкспонирование (уровень яркости выше 100%) обозначается красным, а потеря темных деталей (уровень яркости ниже 0%), например, синим.

Захват

Эта функция сохраняет текущее отображаемое изображение в виде файла изображения в памяти USB. Пользователи могут выбирать, захватывать ли только видеосигналы, или включать маркер, монитор формы сигнала и другие вспомогательные функции изображения, а также экранные меню.

Frame Hold (функция паузы)

Эта функция останавливает проверяемое изображение и отображает его на экране. Он также может быть использован для захвата изображения, показанного на экране в виде фотографии.

Маркеры области

Добавлены маркеры области, размер прямоугольника, положение и т. д. Они используются для проверки областей, где должны быть указаны субтитры и продолжительность телевизионных передач. Могут отображаться обычные 16:9, 4:3 и другие предустановки, ручные настройки и другие маркеры соотношения сторон при различных углах обзора. Также включены функции для отображения маркеров зоны безопасности, центральных маркеров и маркеров сетки.

Фоновый цвет

Когда изображения должны отображаться, пользователи могут выбрать белый, серый или черный в качестве цвета черных полос в областях без отображения изображения, которые отображаются из-за различий в угле обзора. Эта функция используется для проверки качества изображения на границах области отображения и области без отображения.

Поддержка согласованности в качестве цвета

Для того, чтобы поддерживать стабильно высокое качество изображения DP-V2421 использует встроенную автоматическую коррекцию функций, которые постоянно контролировать цвет, яркость и другие параметры, которые удерживают дисплей на высоком уровне единообразия во все времена.

Эти функции

Автоматическая система коррекции цвета и яркости
DP-V2421 поставляется с фирменной системой управления Canon, которая используется для исправления колебаний цвета и яркости, а также ухудшения, происходящего в течение многих лет, и достижения стабильности в течение длительного времени.

Калибровка без ПК
DP-V2421 обеспечивает такой же высокий уровень стабильности, как DP-V3010/DP-V2410. В случаях, когда изменение цвета или другие проблемы возникли из-за ухудшения качества, которое наблюдалось в течение многих лет, точные исправления могут быть сделаны с использованием внешнего датчика (CA-210/CA-310 от Konica Minolta) без использования ПК.

Точная настройка цвета перед отправкой
Для достижения высокой однородности цвета каждый эталонный дисплей DP-V2421 проходит высокоточный процесс калибровки перед отправкой с завода. Внешняя калибровка позволяет пользователям сохранять заводские настройки, а также вносить коррективы для конкретных применений дисплея.

Экранные меню

Наряду с проверенной работоспособностью DP-V2410, компания Canon уменьшила размер экранного меню до размера, оптимально подходящего для рабочего диапазона. Различную информацию, добавляемую для приложений, использующихся на съемочной площадке, легко идентифицировать, и она не мешает отображению изображений на экране.

Позиции OSD

Пользователи могут изменять положения экранного меню в соответствии с разрешением отображаемых изображений. Доступны два режима: 4096 х 2160 и 3840 х 2160.

Назначаемые функциональные кнопки

Функции могут быть зарегистрированы для функциональных кнопок в соответствии с назначением. Часто используемые функции можно вызывать и использовать сразу, просто нажав кнопку.

Простая в использовании область управления

Область управления с ее функциональными кнопками учитывает различные сценарии съемки в разных местах, и ее чрезвычайно легко использовать. Кнопки и поворотный переключатель расположены в тех же положениях, что и на DP-V2410. Ярлыки и кнопки в области управления на передней панели подсвечиваются, чтобы обеспечить работу даже в темных местах.

Если операции должны выполняться в месте, удаленном от основного блока, пользователи могут подключить систему оценки цвета с помощью разъема LAN или подключить контроллер оценки цвета с помощью разъема USB.

Эргономичный дизайн

Базовый дисплей DP-V2421 обеспечивает минимальный уровень шума на основе концепции дизайна дисплея и не мешает работе с видео.
Алюминиевая конструкция рамы обеспечивает жесткость и прочность и включает стойку против наконечника, предназначенную для стабильной установки. Ручки для переноски предусмотрены по бокам основного блока.
Вы можете выбрать один из двух типов подставок для размещения, а для крепления подставки предусмотрены отверстия для винтов, что позволяет устанавливать их в различных местах.
Дисплей имеет многослойную разделенную структуру выхлопа для излучения тепла. Форма воздуховода и всасывающие отверстия (монтаж, площадь) были оптимально спроектированы для управления потоком воздуха, а тепловое излучение помогает обеспечить как высокую яркость, так и надежность.

Вывод сигналов

Имеется широкий выбор входных сигналов для эталонного дисплея DP-V2421, включая два варианта 4K и возможность масштабирования до 2K или HD с несколькими частотами кадров, в таблице ниже приведены основные входные сигналы. Все сигнальные интерфейсы полностью соответствуют установленным стандартам SMPTE для последовательных цифровых входов.

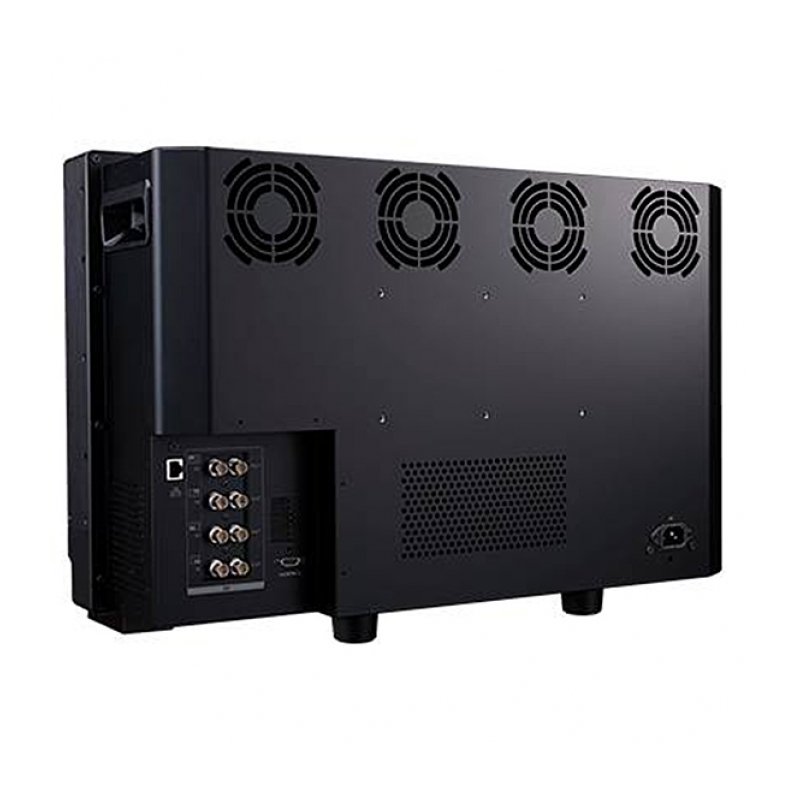

Разнообразие вариантов подключения DP-V2421

Входные
12G/6G/3G/HD-SDI
4 (1 система) BNC (75Ω) розетка

HDMI
Разъем типа A х 1 (1 линия)
Разрешенный стандарт: HDCP 2.2

Выходы
12G/6G/3G/HD-SDI
4 (сквозная система 1)

Наушники
Стерео мини-джек х 1

Контроль
USB
Разъем USB-A x 1
Поддержка спецификации универсальной последовательной шины, редакция 2.0, в режимах LS (низкая скорость) / FS (полная скорость) / HS (высокая скорость)
Расширенная версия спецификации 1.0 интерфейса расширенного хост-контроллера

LAN (последовательный пульт)
Разъем RJ-45 x 1
IEEE 802.3 10BASE-TX, IEEE 802.3u 100BASE-TX совместимый

Мощность
100-240 В переменного тока
50/60 Гц
