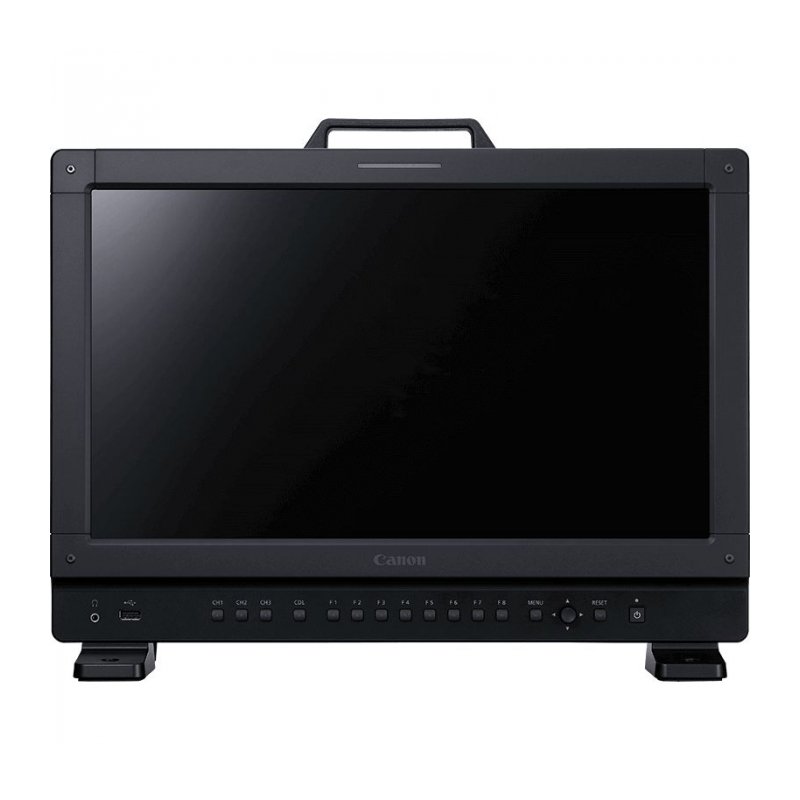

Профессиональный дисплей Canon DP-V1711

Эталонный дисплей 4K UHD

Canon DP-V1711 4K UHD  - это компактный и прочный дисплей. Он поддерживает сигналы UHD (3840 X 2160) и 4K для использования в вещательных и кинематографических рабочих процессах, где требуется высокая мобильность.

Инновационная белая светодиодная подсветка Canon с панелью IPS обеспечивает широкий угол обзора, а антибликовое покрытие помогает улучшить видимость на съемочной площадке.  DP-V1711 также оснащен специально разработанным механизмом обработки изображений, который помогает получать равномерную яркость.  В DP-V1711 используется та же технология высокого качества изображения, что и в других эталонных дисплеях Canon, поэтому вы можете положиться на единый взгляд на весь рабочий процесс, используя любую комбинацию из линии эталонного дисплея Canon.

DP-V1711 работает с различными рабочими процессами, включая соединение с системами камер ARRI ALEXA SXT для кинопроизводства, а его размер и полный набор функций делают его превосходным выбором для вещания как на съемочной площадке, так и в широковещательных фургонах и студиях.

Поддерживая EOTF вещательного/цифрового кино, а также собственные Canon Log/2/3 и новейшие EOTF HDR, Hybrid Log-Gamma (ITU-R BT.2100) и SMPTE ST 2084, DP-V1711 также упакован с богатым выбором функций для поддержки производства HDR. DP-V1711 также оснащен терминалами 12G-SDI. В результате видео 4K60P, которое до сих пор принималось по четырем кабелям SDI, теперь можно принимать по одному кабелю SDI, что позволяет сократить количество необходимого съемочного оборудования и материалов.

Благодаря алюминиевой раме, обеспечивающей жесткость и прочность, эталонный дисплей весит менее 18 фунтов. Важно отметить, что его совместимость с EIA 19” для монтажа в стойку (7U) означает, что он может заменить существующие дисплеи FHD, и его значительно проще установить, чем другие большие дисплеи 4K. Он может питаться от 100-240 В переменного тока или 12 В постоянного тока для дополнительной гибкости.

Передача стандартного видео 4K UHD на 17" дисплее

DP-V1711 идеально подходит для новых или дооснащенных приложений в студиях вещания и мобильных производственных фургонах.

DP-V1711 умещается внутри 19" стоек, что делает его отличным выбором для широковещательных фургонов, которые ограничены в пространстве и весе.

DP-V1711 также оснащен удаленным терминалом (параллельный режим), что означает, что им можно управлять дистанционно с помощью коммутатора или другого устройства. Это помогает сделать этот дисплей незаменимым для поддержки 4K в существующих внешних широковещательных фургонах.

Внутренний 4K RAW De-Bayering с 12G HD-SDI входом

DP-V1711 может выполнять внутреннюю* обработку изображений в формате 4K RAW* без необходимости использования какого-либо внешнего оборудования De-Bayering. Это позволяет создать сложную, но в то же время простую среду мониторинга производства 4K с минимальным количеством проводных соединений и, как следствие, большую мобильность для цифровых кинокамер EOS C700, EOS C500/C500PL и EOS C300 Mark II.

Когда эталонный дисплей DP-V1711 подключен к цифровой кинокамере EOS C700, EOS C500/C500 PL или EOS C300 Mark II, процесс эталонирования изображения формата 4K RAW происходит на эталонном дисплее. Нет необходимости в стороннем устройстве для удаления байерования. Это позволяет отображать контент 4K/60p с помощью одного кабеля 12G-SDI.

Также можно использовать рекордер, который не включает функцию удаления байеров, передавая сигналы прямо через дисплей DP-V2421 на рекордер. Кроме того, DP-V1711 может отображать контент 4K/60p с любой камеры 4K с помощью одного кабеля HDMI - при условии, что камера поддерживает выходное соединение 4K/60p.

* Внутренняя обработка изображений в формате 4K RAW в настоящее время работает только с цифровыми кинокамерами EOS C700, EOS C500/C500 PL и EOS C300 Mark II.

Поддержка новых стандартов и EOTF

DP-V1711 поддерживает EOTF вещания/цифрового кино, а также собственные Canon Canon Log/ 2/3 и новейшие EOTF HDR, Hybrid Log-Gamma (ITU-R BT.2100) и SMPTE ST 2084. Предоставление различных EOTF таким образом мощно поддерживает подтверждение видео на месте. Также можно импортировать до восьми 1D-LUT, созданных отдельно.

Функции HDR

HDR/SDR 2 Split-Screen Display
DP-V1711 поддерживает разделенный экран для сигналов HDR и SDR. Поскольку видео может отображаться одновременно на левом и правом экранах, различия в диапазонах яркости и градации/яркости можно сравнивать с первого взгляда, что позволяет проводить съемку HDR с большей уверенностью и эффективностью.

Для упрощения производства HDR можно комбинировать различные другие функции: отображение диапазона сжатия в соответствии с конкретными производственными приложениями, отсечение дисплея, отображение информации о камере и отображение монитора формы волны. DP-V1711 умещается внутри 19" стоек, что делает его отличным выбором для широковещательных фургонов, которые ограничены в пространстве и весе.

HDR-совместимый дисплей монитора
Монитор формы сигнала может быть выбран для отображения шкал HDR (например, SMPTE ST 2084 nit) или Canon Log (%) для максимальной гибкости в производстве HDR.

Функция регулировки диапазона HDR
Переменная регулировка диапазона HDR возможна для конкретных применений. Например, динамический диапазон стандартного сигнала HDR или сигнала LOG может отображаться в соответствии с яркостью, поддерживаемой основным блоком дисплея (сжатие диапазона), или требуемые фактические части диапазона яркости могут отображаться с исключенной областью диапазона выделения (ограничение верхнего предела диапазона). Желаемые значения также можно заранее зарегистрировать для функциональных кнопок или кнопок каналов. Это позволяет вам вызывать соответствующие видео стандарта HDR для подтверждения одним касанием.

HDR метаинформационный дисплей
Информация метаданных (цветовая гамма, гамма, максимальная яркость, средняя яркость, максимальное значение контента) с ПК для HDMI-совместимого редактирования видео и проигрывателей Blu-ray, камер и других устройств может отображаться на экране.

Это полезно для соответствующего производства HDR, так как видео можно контролировать, одновременно подтверждая информацию HDR.

Превосходный уровень черного

DP-V1711 обеспечивает уровень черного, превосходящий более старые дисплеи CRT. Более того, благодаря обеспечению точности градации, обеспечиваемой жидкокристаллическими дисплеями, можно добиться более высокого воспроизведения черного по сравнению с ЭЛТ-дисплеями и OLED-дисплеями, на которых черные участки могут возникать с черными дефектами, что способствует повышению качества видеопроизводства.

Интеграция с камерами ARRI

DP-V1711 также имеет важные функции для кинематографических приложений.

Camera Link-Up
Функция Camera Link-Up на эталонном дисплее позволяет беспрепятственно подключаться к системе камер ARRI ALEXA SXT, обеспечивая повышенную гибкость настройки для помощников камеры и DIT.

Информация о камере
Когда к камере DP-V1711 подключена система ARRI Camera, можно получить метаданные камеры и отобразить ее содержимое. Это означает, что настройку камеры и проверку достоверности во время съемки можно выполнять на самом эталонном дисплее, а не на видоискателе или дисплее камеры. Это позволяет выполнять проверки, не мешая оператору, и повышает гибкость настройки. (Эта функция доступна, если в системе ARRI Camera выбран формат 3G/HD-SDI).

Качество изображения камеры Link-Up
Функция связывания качества изображения автоматически переключает качество изображения дисплея на основе метаинформации камеры. Эта функция устанавливается, когда система камеры ARRI подключена к DP-V1711. Тот факт, что настройки качества изображения автоматически связаны для камеры и дисплея, означает, что ошибки настройки могут быть сведены к минимуму.

Предварительно установленный журнал
Предварительная настройка с помощью системы Cinema EOS Canon Log/Canon Log2/Canon Log3 и видео-дисплей ARRI Log C также поддерживаются. Log C предустановлен в главном меню устройства. Таким образом, все, что вам нужно сделать, чтобы проверить качество изображения, это подключиться к камере без необходимости добавлять какие-либо специальные LUT.

Функции LUT и CDL

DP-V1711 позволяет вам установить несколько LUT (8) для каждого режима изображения, так же как DP-V2410 и DP-V2420.

В результате пользователи могут выбрать до восьми LUT в одном режиме изображения для большего удобства. Кроме того, были добавлены предустановки от CDL1 до CDL15 и экран настройки деталей CDL. Пользователи также могут изменить настройки имени для CDL1 на CDL15.

Точная поддержка цветов с 4K Cinema и 4K UHD

Стандарты вещания и кино ITU-R BT.2020 и ACES2065-1
Дисплей имеет белую светодиодную подсветку прямого типа и жидкокристаллическую панель IPS для достижения высокого качества изображения, оптимально подходящего для съемки. Помимо соответствия множеству самых последних стандартов вещания, таких как ITU-R BT.709, EBU и SMPTE-C, а также новейшего стандарта цифрового кино DCI-P3, он также соответствует стандартам следующего поколения МСЭ-R. BT.2020 и ACESproxy, стандарты передачи ACES, стандарт управления цветом которых поддерживается AMPAS.

Высокая точность равномерности
Эталонный дисплей DP-V1711 обеспечивает тот же уровень высокоточной однородности, что и эталонные дисплеи DP-V3010, DP-V2411 и DP-V2421. Благодаря использованию собственного процессора изображений, разработанного для использования в дисплеях для обеспечения точной настройки, можно предотвратить любые неравномерности цвета и яркости на экране и добиться высокой точности однородности.

Плавные и точные градационные характеристики для каждого цвета RGB
Высокоточный дисплейный процессор обеспечивает точное отображение градации.

Функции улучшения изображения

DP-V1711 имеет множество функций изображения, которые дают пользователям возможность контролировать и изменять функции дисплея и настраивать общий вид.

Высокое разрешение
DP-V1711 имеет панель с разрешением 3840 x 2160 и соотношением сторон 16:9. Он может отображать сигналы, совместимые со стандартами цифрового кино и телевидения высокой четкости, в точках и точках. Это делает его три расширенных режима отображения доступными для видео 2K или full-HD. Таким образом, его можно использовать в качестве дисплея FHD/ 2K/4K в широком спектре приложений, что способствует повышению эффективности рабочих процессов производства видео 4K / full-HD.

Форма трассировки
DP-V1711 оснащен тремя типами функций масштабирования экрана, в том числе технологией Canon Shape Tracing™ - оригинальной технологией отслеживания формы, которая помогает минимизировать артефакты на изображениях, масштабированных на DP-V1711. Используя технологию Canon Shape Tracing, DP-V1711 обнаруживает углы жестких краев и выбирает подходящую интерполяцию, чтобы обеспечить плавные диагональные линии и оптимальную визуализацию изображения, расширяя область применения дисплея во время съемки в локации / студии и в пределах цветовой градации, DI , CGI, VFX и другие постпроизводственные рабочие процессы.

Инструменты помощи при съемке

2-Sample Interleave
Поддерживается 2-Sample Interleave. Эта технология передает до четырех субизображений (2K/HD), которые получаются путем деления сигнала 4K на 2-пиксельные блоки и повторной сборки их вместе для отображения 4K. Это также отличается от квадратного деления тем, что, поскольку отправляются изображения, которые немного не в своем положении, угол обзора можно подтвердить даже на мониторах 2K/HD, отображая один из четырех входов.

Совместимость с 2/4 разделенными экранами
В режиме отображения с двумя разделенными экранами режим изображения может быть установлен независимо на дисплеях A и B. И в режиме отображения с двумя разделенными экранами / 4 разделенными экранами отображение линий разделения можно включать и выключать. Информация о камере может отображаться только в одном месте (то есть на одном входе).

Функции эталонного дисплея DP-V2410 были выполнены для обеспечения возможности выбора коэффициентов увеличения (4x, 8x) и отображения в произвольных положениях. И предоставление режимов масштабирования от 1 до 3 означает, что коэффициент увеличения и положение отображения могут быть предварительно установлены, тем самым улучшая простоту использования.

DP-V1711 имеет пиковую функцию, которая позволяет пользователям быстро проверить состояние фокусировки. С видео высокой четкости это помогает с регулировкой фокуса, чтобы сфокусироваться на объектах.

Выключение вентилятора
DP-V1711 имеет режим, в котором вентилятор дисплея отключается на заданный период времени во время съемки с камеры*. Этот режим может быть связан с профессиональными камерами, такими как камеры в Cinema EOS System, для выключения вентилятора во время записи. Это может быть полезно, когда шум вентилятора нарушит атмосферу в студии или другом тихом месте съемки.

* Время выключения может быть меньше в зависимости от того, как используется дисплей и температуры воздуха в месте установки.

Поддержка согласованности в качестве цвета

Чтобы поддерживать неизменно высокое качество изображения, эталонный дисплей DP-V1711 использует встроенные функции автокоррекции, которые постоянно следят за цветом, яркостью и другими параметрами, которые постоянно поддерживают дисплей на высоком уровне однородности. Эти функции включают в себя:

Автоматическая система коррекции яркости
DP-V1711 поставляется с фирменной системой управления Canon, которая используется для коррекции колебаний яркости и обеспечения точной и стабильной работы с течением времени.

Калибровка без ПК
DP-V1711 обеспечивает такой же высокий уровень стабильности, как DP-V3010/DP-V2410.

В случаях, когда изменение цвета или другие проблемы возникли из-за ухудшения качества, которое наблюдалось в течение многих лет, точные исправления могут быть сделаны с использованием внешнего датчика (CA-210/CA-310 от Konica Minolta) без использования ПК.

Точная настройка цвета перед отправкой
Для достижения высокой однородности цвета каждый DP-V1711 проходит высокоточный процесс калибровки перед отправкой с завода. Внешняя калибровка позволяет пользователям сохранять заводские настройки, а также вносить коррективы для конкретных применений дисплея.

Экранные меню адаптированные для простого использования

Наряду с проверенной работоспособностью эталонного дисплея DP-V2410, компания Canon уменьшила размер экранного меню до размера, оптимально подходящего для рабочего диапазона. Информация легко читается, но не мешает отображению изображений на экране.

Назначаемые функциональные кнопки
Определенные функции могут быть зарегистрированы для функциональных кнопок в соответствии с предполагаемыми приложениями. Эти функции могут быть доступны сразу одним нажатием кнопки.

Простая в использовании область управления
Область управления с ее функциональными кнопками учитывает различные сценарии съемки в разных местах, и ее чрезвычайно легко использовать. Кнопки и поворотный переключатель расположены в том же положении, что и на дисплее DP-V2410. Ярлыки и кнопки в области управления на передней панели подсвечиваются, чтобы обеспечить работу даже в темных местах.





Если операции должны выполняться в месте, удаленном от основного блока, пользователи могут подключить систему оценки цвета с помощью разъема LAN или подключить контроллер оценки цвета с помощью разъема USB.

Интерфейсы для удаленного управления

Последовательные/параллельные удаленные терминалы для включения дистанционного управления дисплеем
Последовательные/параллельные удаленные терминалы предназначены для дистанционного управления. Это позволяет с помощью сигнальной лампы подтверждать рабочую ситуацию в месте съемки и дистанционно управлять дисплеем из связанной сторонней системы оценивания.

Список назначений GPI
Включение/выключение питания, подсветка сигнальной лампы (зеленый/красный/желтый). Управление режимом канала/изображения.

Поддержка 12 В DC (клемма XLR)
Опорный дисплей DP-V1711 может питаться от источника постоянного тока 12 В, что позволяет использовать дисплей в полевых условиях, например, при создании удаленных сегментов, драм и документальных фильмов.

Оптимальный дизайн для студий и фургонов

Справочный дисплей DP-V1711 разработан с учетом вашего рабочего процесса.

Высокая жесткость с алюминиевой рамой
Алюминиевая конструкция рамы обеспечивает жесткость и прочность. Дизайн передней части кузова основан на концепции дизайна дисплея DP-V2410, которая предлагает минимальный шум, чтобы не мешать производственной работе.

Совместимость в стойке EIA 19"
Дисплей может быть установлен с дополнительными кронштейнами для установки в стойку.

Разнообразие вариантов подключения DP-V1711

Входные
12G/6G/3G/HD-SDI
4 (1 система) BNC (75Ω) розетка

HDMI
1 (1 система) тип A терминал

Выходы
12G/6G/3G/HD-SDI
4 (сквозная система 1)

Наушники
1 стерео мини-джек, поддерживаемое сопротивление: от 32 Ω до 64 Ω



Контроль
1 разъем USB A

LAN (последовательный пульт)
1 разъем RJ-45,
совместимый со стандартом IEEE802.3 10BASE-TX /IEEE802.3u 100BASE-T



УДАЛЕННЫЙ (параллельный пульт)
1 разъем RJ-45, 8-контактный GPI

Поддержка нескольких форматов
SDI
12G-SDI: совместимый с SMPTE 2082
6G-SDI: совместимый с SMPTE 2081
3G-SDI: SMPTE 2048-2 / 274M / 296/372 / 425-5 / 425-3 / 425-1 / 428-19 / 428-9 совместимый
HD-SDI: совместимый с SMPTE 2048-2 / 274M / 292-1 / 296 / 428-19 / 428-9

HDMI
SD, HD, UHD/4K 30p
UHD/4K 50p, 60p
YCbCr 4:2:0 12/10/8 бит, YCbCr 4:2:2 12-битный, YCbCr 4:4:4 8-битный, RGB 4:4:4 8 битный

Мощность
100-240 В переменного тока
12 В постоянного тока
