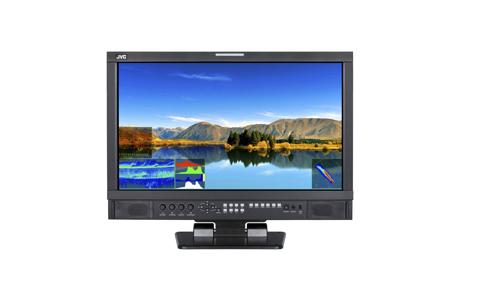

Монитор JVC DT-G21E

Серия мониторов DT-G поддерживает сигналы вплоть до 4K60p HDMI с отображением на Full HD матрице, а также 3G-SDI (SMPTE 425M) Level A&B и 2K-SDI (2048x1080p). Поддержка датчика колориметра на фронтальном USB-разъёме, встроенная функция автоматического калибрования.

Функции

• Поддержка сигналов 4K-HDMI и 3G-HDSDI
• Специальный режим с нулевой задержкой ZERO Latency для особых применений
• Дистанционное управление по IP
• Поддержка отображения названия источника по протоколу TSL UMD или настраиваемого вручную
• Отображение сигналов Tally на экране (несколько цветов)
• Поддержка профилей 3D-LUT и автоматической калибрации
• Встроенные профили LUT
• Возможность загрузки профилей 3D-LUT
• Встроенный осциллограф (для HD-SDI источников)
• Встроенные вектороскоп и гистограмма (для HD-SDI источников)

DT-G21E - Студийный HD ЖК монитор, совместимый с сигналами формата 4К

Информация

Спецификация матрицы

Размер экрана в дюймах

21,5

Разрешение экрана

1920 х 1080пикс

Соотношение сторон экрана

От 16 до 9

Тип покрытия матрицы: глянцевый / матовый

Матовый

Матрица ЖК

Да

Матрица типа IPS

Да

Светодиодная подсветка матрицы

Да

Яркость в кд/м²

250

Разрядность матрицы экрана в битах

8

Разрядность процессора обработки сигнала в битах

10

Углы обзора по горизонтали / вертикали

178град / 178град

Коэффициент контрастности

1000:1

Интерфейсы Видео

Количество входов HD-SDI

2

Вход HDMI

Да, HDMI 2.0

Количество входов HDMI

1

Вход RGB/VGA

Да, D-Sub 15 Pin

Вход компонентного сигнала YUV

Да, 3 x BNC

Вход композитного сигнала

Да, BNC

Количество входов композитного сигнала

1

Проходные выходы сигнала HD-SDI

Да, 3G 2 x 2 (для каждого входа 2 выхода)

Проходной выход сигнала HDMI

Да, HDMI 2.0

Проходной выход композитного сигнала

Да

Интерфейсы Аудио

Линейный вход Аудио

Да, 2шт RCA

Выход на наушники

Да, 3.5 мм "мини-джек"

Встроенные динамики

Да, 2

Дистанционное управление

GPI Вход

Да, RJ45

RS485/422 Вход

Да, RJ45

RS485/422 с проходным разъёмом

Да

IP Ethernet порт

Да, RJ45

USB порт

Да, 2х (1х для обновления ПО / 1х фронтальный для загрузки цветовых профилей)

Поддерживаемые форматы сигналов

Примечания относительно поддерживаемых SMPTE/ITU стандартов

В данном разделе описаны не все поддерживаемые монитором стандарты SMPTE и ITU, как, например, SMPTE 274 с чересстрочной развёрткой. Пожалуйста, обратитесь к своему дилеру за полным перечнем поддерживаемых стандартов сигналов.

HD-SDI/SD сигналы 2K

Да, SMPTE 2048-2 2048×1080p (23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60) 2048×1080i (50 / 59.94 / 60)

HD-SDI/SD стандарта SMPTE-425M-A/B

Да, 1080p (60 / 59.94 / 50)

HD-SDI/SD стандарта SMPTE-274M

Да, 1080i (60 / 59.94 / 50); 1080p (30 / 29.97 / 25 / 24 / 23.98)

HD-SDI/SD стандарта SMPTE-RP211

Да, 1080psf (30 / 29.97 / 25 / 24 / 23.98)

HD-SDI/SD стандарта SMPTE-296M

Да, 720p 60/59.94/50

HD-SDI/SD стандарта ITU-R BT656

Да, 576i 50

HD-SDI/SD стандарта SMPTE-125M

Да, 480i 59.94

HDMI сигналы PAL/NTSC

480i/576i/480p/576p

HDMI сигналы 1080i

1080i 60/59.94/50

HDMI 720p

720p 60/59.94/50

HDMI сигналы 1080p

1080p 60/59.94/50/30/29.97/25/24/23.98

Композитный видеосигнал

Да, PAL/NTSC

Другие форматы

HDMI 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

Ключевые функции

Поддерживаемые стандарты таймкода SDI

Да, LTC, VITC1&2

Отображение монохромного изображения по каждому из цветов R/G/B

Да

Функция False color

Да

Функция облегчения фокусировки Focus Assist

Да

Функция H/V delay

Да

Режимы Field/Frame

Да, Field 1 / Field 2

Режимы сканирования

4:3/16:9

Режим Freeze

Да

Маркеры экрана

Да, 80%, 85%, 90%, 93%, 95%

Маркеры аспекта кадра

Да, 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1

Поддержка сигналов Tally по каналу GPI

Да, Включая IMD/UMD и встроенный LED-индикатор

Поддержка отображения сигналов Tally по протоколу TSL

Да

Многоцветные сигналы Tally

Да, 3 цвета

Режим с малым временем задержки сигнала

Да, Да, т.н. Zero Latency, со специальной обработкой сигнала, без возможности настройки изображения

Режим экономии ресурса экрана

Да

Режим экономии энергии

Да

Пользовательские предустановки

Да, 3 варианта

3D-LUT

Да

3D-LUT LOG

Выбор из предустановленных J-log1, Log-C, S-log2, S-log3, C-log,RedLogFilm LUTs, а также импорт профилей LUT 17x17 cube

Поддержка TSL UMD/IMD посредством интерфейса

Да, Последовательный RJ45 RS485

Специальные индикаторы TSL

Настраиваемый размер и выбор цвета фона

Программируемые функциональные клавиши

6 Вт

Кнопки прямого выбора источников

Да

Автоматический режим аспекта кадра

Да, На аналоговых и цифровых входах

Режим Picture Flip modes

Да

Блокировка клавиш от случайного нажатия

Да

Кнопочный диммер LED-подсветки

Да

Раздельные ручки регулировки яркости/контрастности/цветовой насыщенности

Да

Особые функции

Автоматический выбор источника

Да

Измерительные и индикаторные функции

Осциллограф

Да

Режим масштабирования осциллографа

Да

Несколько вариантов осциллографа

Да

Вспомогательные режимы осциллографа

R/G/B, Y/PB/PR, и Y/CB/CR. Пиковые индикаторы яркости с указателями превышения уровня.

Вектороскоп

Да

Режим масштабирования вектороскопа

Да

Вспомогательные режимы вектороскопа

Поддержка композитного, компонентного и SDI (SD/HD) сигналов.

Гистограмма

Да

Анализируемые гистограммой каналы

RGB/Y 100%-107% индикация превышения экспозиции

Индикатор уровня звуковых сигналов

Да

Количество каналов индикатора уровня звуковых сигналов

16

Вспомогательные режимы индикатора уровня звуковых сигналов

Индикация перегрузки, отображение только 2, 8 или всех 16 каналов, Прозрачный режим

Настройки и цветовые предустановки

Предустановка цветовой температуры 6500K

Да

Предустановка цветовой температуры 5600K

Да

Предустановка цветовой температуры 3200К

Да

Предустановки цветовой температуры, кроме указанных выше

Каждая из предустановок может быть изменена для каждого конкретного применения

Пользовательская предустановка цветовой температуры

Да

Ручное калибрование цветовой температуры

Да

Возможность внутреннего автоматического калибрования

Да

Необходимость во внешнем датчике при калибровании

Да, Xwrite I1Display EODI$3-DCOE / Specbos (Jeti)

Уровни гаммы

1.8, 2.2, 2.4 , 2.6

Настраиваемый уровень чёрного

Да

Информация о времени задержки

Время задержки сигнала:

Менее 1 кадра

Возможности электропитания и окружающей среды

Электропитание переменным током

Да, от 110В до 240В

Электропитание постоянным током

Да, от 11 В до 17 В

Разъём питания постоянным током

4 контактный XLR

Тип батареи:

V-крепление

Энергопотребление

36,3 Вт

Рабочая температура в градусах цельсия

От 0C до 40C

Рабочая влажность

От 10% до 90%

Температура хранения в градусах цельсия

От -15C до 60C

Влажность при хранении

От 10% до 90%

Общие характеристики

Поддержка креплений VESA

Да

Формат VESA

100x100

Габариты Ш х В х Г

522,3мм / 357,5мм / 55,8мм

Масса без подставки

5,8кг

В комплекте с устройством

Шнур питания

Да

Батарейная площадка

Да, Фиксированная площадка V-Mount

Прочее

Металлическая подставка

Общие примечания

Общие примечания

Имитированные изображения. Значения для веса и размеров являются приблизительными. Конструкция и технические характеристики могут быть изменены без предварительного уведомления.
