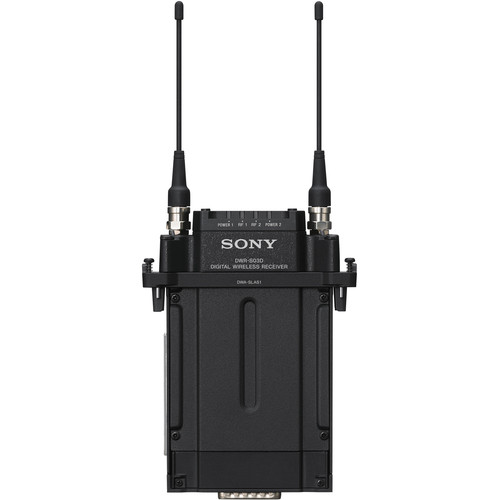

DWR-S03D

Двухканальный цифровой беспроводной слотовый приемник DWX третьего поколения

DWR-S03D – высокопроизводительный двухканальный портативный слотовый приемник, который идеально подходит для задач электронного сбора новостей и внестудийного видеопроизводства, а также для звукозаписи в разных условиях.

Свойства

Прием и передача звука по радиоканалу с высоким качеством

Передача и прием высококачественного 24-битного цифрового звука осуществляется в определенной полосе частот, в соответствии с законодательством в области регулирования радиочастот, действующим в конкретной стране. Используя оригинальные кодеки Sony, воплотившие в себя ее многолетний опыт работы в области аудиотехники, система DWX обеспечивает широкий динамический диапазон (свыше 106 дБ), расширенную частотную характеристику (от 20 Гц до 22 кГц) и превосходные переходные характеристики.

Гибкий интерфейс

Для удобства использования приемника с камкордерами Sony и других производителей предлагаются дополнительные адаптеры интерфейса.
DWA-SLAS1 — для профессиональных камкордеров DWA-01D и DWA-F01D от Sony
DWA-SLAU1 — для устройств с интерфейсом UniSlot®*

* UniSlot® является зарегистрированным товарным знаком компании Ikegami Tsushinki Co., Ltd.

Широкая полоса частот

Полоса частот до 148 МГц (зависит от региона) обеспечивает гибкую работу с широким выбором каналов.

Работа в многоканальном режиме с высокой плотностью передачи данных

DWR-S03D идеально подходит для крупномасштабного производства, поддерживая работу в многоканальном режиме с высокой плотностью одновременной передачи данных. Диапазон 375 кГц дает возможность одновременно использовать до 21 канала в ТВ-диапазоне 8 МГц и до 16 каналов в ТВ-диапазоне 6 МГц.

Автоматическое сканирование и синхронизация каналов

Приемник DWR-S03D поддерживает функцию автоматического сканирования и синхронизации каналов, которая обеспечивает быструю, простую и безопасную настройку частоты каналов. Функция запускается нажатием комбинации кнопок: требуется одновременно нажать кнопки MENU SELECT (ВЫБОР МЕНЮ) и SET (УСТАНОВИТЬ). Она выполняет сканирование частот для поиска свободных каналов и переключает оба канала на приемнике и оба передатчика на работу в двух лучших с помощью Cross Remote.

Стабильная передача ВЧ-сигнала

Система приема Sony X-Dimension Diversity™* и схема расширенного динамического диапазона значительно повышают надежность передачи сигналов.

* Эта уникальная система c разнесенным приемом сочетает в себе передовые технологии Sony и алгоритмы высокоточного вычисления, значительно повышающие стабильность передачи.

Функции мониторинга и управления Cross Remote™

Параметрами таких функций, как входной аттенюатор, выбор и выходная мощность радиочастот, частота фильтра низких частот и режим ожидания передатчика, можно управлять удаленно.

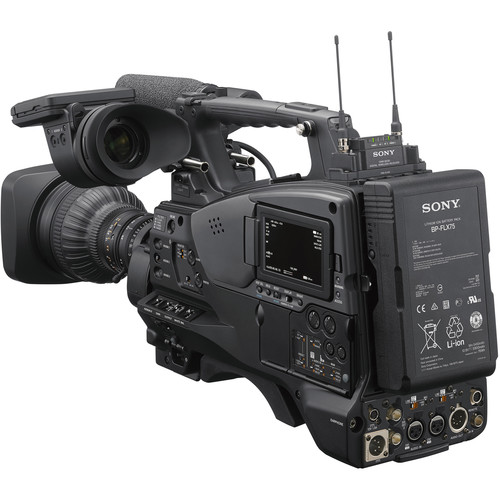

Расширенная интеграция с плечевым камкордером XDCAM

При использовании приемника DWR-S03D с профессиональным камкордером XDCAM доступны перечисленные ниже функции расширенной интеграции.
Камкордер синхронизирует задержку звука, присущую цифровой передаче сигналов, с задержкой в видеозаписи.
Состояние беспроводного соединения можно отслеживать на ЖКД камкордера или в видоискателе.
Параметрами передатчика можно управлять дистанционно с камкордера с помощью функции Cross Remote™.
С помощью назначаемого переключателя камкордера можно дистанционно управлять энергопотреблением передатчика*.
При включении или выключении электропитания камкордера автоматически устанавливается режим энергосбережения передатчика: активный или режим ожидания*.
* Совместимые камкордеры: PXW-Z450 версии 3.0～/PXW-X400 версии 3.2～/PXW-X500 версии 5.2～/PXW-Z750

Четыре режима кодека для широкого спектра задач

MODE1 — совместимость с устройствами первого поколения серии DWX.
MODE2 — приоритет отдается минимизации времени задержки сигналов при обеспечении стабильности передачи и высокого качества звука.
MODE3 — дополнительная обработка сигнала для подавления шумов, вызванных неожиданными импульсными помехами.
MODE4 — приоритет отдается качеству звука при обеспечении стабильности передачи и низкого времени задержи сигнала.

Низкая задержка аудио и превосходное качество звука

Данная система идеально подходит для прямых трансляций благодаря чрезвычайно низкому времени задержки звука в 1,2 мс и частоте дискретизации в 96 кГц, которые обеспечивают передачу высококачественного звука (кодек MODE2, передатчик DWT-B03R или DWT-B30).

Стабильная передача и прием с надежным шифрованием

Усовершенствованный цифровой модулятор системы обеспечивает высокостабильную беспроводную передачу сигнала, чрезвычайно устойчивую к нежелательным помехам. Кроме того, 256-битное шифрование AES при передаче и приеме сводит к минимуму риск перехвата данных, обеспечивая высокую безопасность процесса.

Память пользовательских настроек

Пользовательские настройки можно легко сохранять и впоследствии загружать.

Легкое, компактное и надежное устройство

Установленный на камкордере приемник отлично сбалансирован благодаря своим компактным размерам и небольшой массе. Корпус из магниево-алюминиевого сплава обеспечивает высокую прочность и надежную работу приемника в неблагоприятных условиях окружающей среды.

Хорошо читаемый матричный OLED-дисплей

Быстродействующий OLED-дисплей (органический светодиод) обеспечивает четкое и точное отображение оперативной информации в реальном времени.

Крепление на камкордер сзади

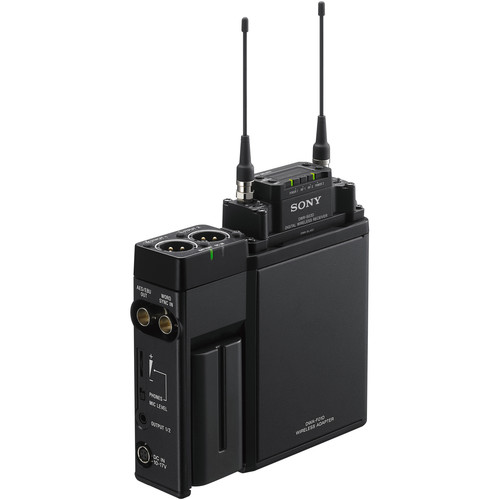

Приемник DWR-S03D может быть установлен на задней панели ряда профессиональных камкордеров от Sony с помощью дополнительного адаптера DWA-01D, который обеспечивает работу четырехканального радиомикрофона с использованием двух приемников. Полностью цифровая запись звука также возможна при использовании камкордера со входами AES/EBU.

Технические характеристики DWR-S03D

Тип приемника
Слотовый (2 канала)
Метод передачи
WiDIF-HP (x2)
Электрическая система
Супергетеродинный с двойным преобразованием частоты
Тип генератора
Кварцевый генератор с синтезатором частоты и ФАПЧ
Тип приема
Полноценная схема с разнесенным приемом
ВЧ-вход
SMA-R, 50 Ом
Тип антенны
Съемный
Чувствительность
20 дБμ и меньше (при температуре окружающей среды 25 °C, коэффициент битовых ошибок = 1 x 10 –5, без снижения в отношении С/Ш)
Несущие частоты
Несущие частоты UC7: 470,125 –607,875 МГц, 614,125–615,875 МГц (каналы UHF-TV 14–36, 38)
Несущие частоты L/CE7: 470,025–614,000 МГц (каналы UHF-TV 21–38)
Несущие частоты H/CE7: 566,025–714,000 МГц (каналы UHF-TV 33–51)
Несущие частоты G/J: 1240,150–1251,825 МГц, 1253,175–1259,850 МГц
Уровень опорного сигнала
Аналоговый: –40 дБu
Цифровое: –36 дБFS/–20 дБFS (с переключением)
Динамический диапазон
От 106 дБ (взвешенное значение по кривой A)
Искажения (нелинейные)
MODE1, MODE2, MODE4: 0,03% или менее, MODE3: 0,3% или менее
Задержка звука
Аналоговый выход в сочетании с DWA-01D/F01D: MODE1 — 2,1 мс, MODE2 — 1,7 мс, MODE3 — 3,0 мс, MODE4 — 1,7 мс
выход ABS/EBU в сочетании с DWA-01D/F01D: MODE1 — 1,9 мс, MODE2 — 1,5 мс, MODE3 — 2,8 мс, MODE4 — 1,5 мс
цифровое соединение с камкордером: MODE1 — 1,9 мс, MODE2 — 1,3 мс, MODE3 — 2,7 мс, MODE4 — 1,4 мс
Выходной звуковой соединитель
15-контактный разъем D-sub (вилка, x1) с дополнительным адаптером DWA-SLAS1
25-контактный разъем D-sub (вилка, x1) с дополнительным адаптером DWA-SLAU1
Дисплей
OLED
Рабочее напряжение
6–18 В пост. тока
Потребляемый ток
Не более 3,5 Вт с использованием дополнительного адаптера DWA-SLAS1
Не более 4 Вт с использованием дополнительного адаптера DWA-SLAU1
Рабочая температура
От 0 до 50 °C
Температура хранения
От -20 °C до +60 °C
Беспроводное дистанционное управление
2,4 ГГц, в соответствии с IEEE802.15.4
Габариты
Ориентир. 88 х 119 х 32 мм (Д х В х Ш) (без учета антенн) с дополнительным адаптером DWA-SLAS1
Ориентир. 74 х 119 х 31 мм (Д х В х Ш) (без учета антенн) с дополнительным адаптером DWA-SLAS1
Масса
Ориентир. 193 г с дополнительным адаптером DWA-SLAS1 (с антеннами)
Ориентир. 196 г с дополнительным адаптером DWA-SLAU1 (с антеннами)
Аксессуары, входящие в комплект
Антенны (2), компакт-диск (1), этикетка с диапазонами частот (1), руководство по подготовке устройства к работе (3)
Примечания
* 1 0 дБμВ = 1 μВ ЭДС, 0 дБu = 0,775 В эфф., 0 дБВ = 1 В, 0 дБ звукового давления = 2 x 10 –5 Па
*2 Указанные размеры являются приблизительными.
