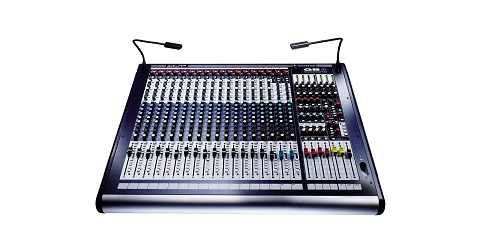

Микшер Soundcraft GB4-16

Микшерная консоль Soundcraft GB4 является одной из последних новинок этого года, но уже сейчас ее можно назвать поистине удачной. В ней сочетаются новейшие технологии, стильный дизайн и высокое качество, которое уже стало синонимом с брендом Soundcraft. В GB4 киспользуются Микрофонные преампы GB30 и прецизионная схемотехника эквалайзера.

Характеристики:

• 16 каналов
• 15 шин
• Микрофонные преампы GB30 и прецизионная схемотехника эквалайзера
• 2 полнофункциональных стерео-канала
• 2 стерео возврата
• Директ-выходы на каждом канале
• Переговорная функция (talkback)
• Фейдеры 100мм
• +48 В фантомное питание индивидуально включаемое на каждом канале
• 8 Аукс-посылов (4 из которых переключаются пре- пост- фейдер)
• 4 подгруппы
• 4 мьют группы
• 7x4 выходная матрица
• 12-сегментный светодиодный индикатор в выходной секции
• Выход записи с лимитером

Основное предназначение серии - работа с "живым" звуком. Инсталляции в концертных залах, музыкальных клубах и театрах, главная FOH - консоль в прокатных кКомпаниях.

Частотная характеристика: 20Hz - 20kHz, <1db
Коэффициент гармонических искажений

• All measurements at +10dBu output, 30dB gain
• XLR Input to Direct output: <0.007% 1khz
• XLR Input to Mix output: <0.008% 1khz

Уровень шума

• Mic Input E. I. N (maximum gain) : <- 128dbu
• Mix (32ch routed to mix, faders down, 22Hz-22kHz.
• Group (32ch routed to mix, faders down, 22Hz-22kHz : <-85dbu
• Aux (32ch routed to mix, faders down, 22Hz-22kHz : <-88dbu

Взаимное проникновение между каналами

• Input Channel muting: <-98db
• Input fader cutoff:<-98db
• Input pan pot isolation: : <-82db
• Mix routing isolation: <-98db
• Group routing isolation: <-97db
• Adjacent channel isolation: <100db
• Group-Mix crosstalk: <-84db
• Aux send off: <-94db
• Typical CMRR at max gain @ 1kHz: 80dB

Пропускной фильтр ВЧ (Моно вход)

100Hz, 18dB/octave

Эквалайзер (Моно вход)

• HF:13kHz, +15dB, 2nd order shelving
• Hi-Mid: 550Hz - 13kHz, +15dB, Q = 1.5
• Lo-Mid: :80Hz - 1.9kHz, +15dB, Q =1.5
• LF: :80Hz, +15dB, 2nd order shelving

Индикация

6 трехцветных 12-сегментных индикатора

Мощность

• питание (внутренний блок) 85V-270V переменного тока, 50/60Hz универсальный вход
• потребление: менее 50W

Условия эксплуатации

• Температурный диапазон : -10^(o) C to +30^(o) C
• Относительная влажность:0% to 80%

Спецификация вход / выход

Вход и выход

Уровни

• Моно и стерео микрофонные входы : +15dBu max
• Моно и стерео линейные входы: +30dBu max.
• Стерео входы и возвраты инсертов: +20dBu max.
• Все выходы: : +20dBu max.
• Номинальный рабочий уровень : :0dBu
• Мощность выхода на наушники:2 x 250mW в 200 наушники

Вход и выход

Импеданс

• Микрофонный вход: 2k
• Линейные входы и стерео возвраты:1 0k
• Возврат инсерта входного канала: 5k (с EQ, в худшем случае 3k)
• Mix, Group, Aux, Matrix и директ-выходы: 150
• Посылы инсертов: 75
• Рекомендуемый импеданс на наушники: 50-600

Размеры и вес

Высота
Для всех размеров: 159 мм

Ширина
16 каналов: 842 мм

Глубина
Для всех размеров: 656 мм

Вес: 22 кг.
