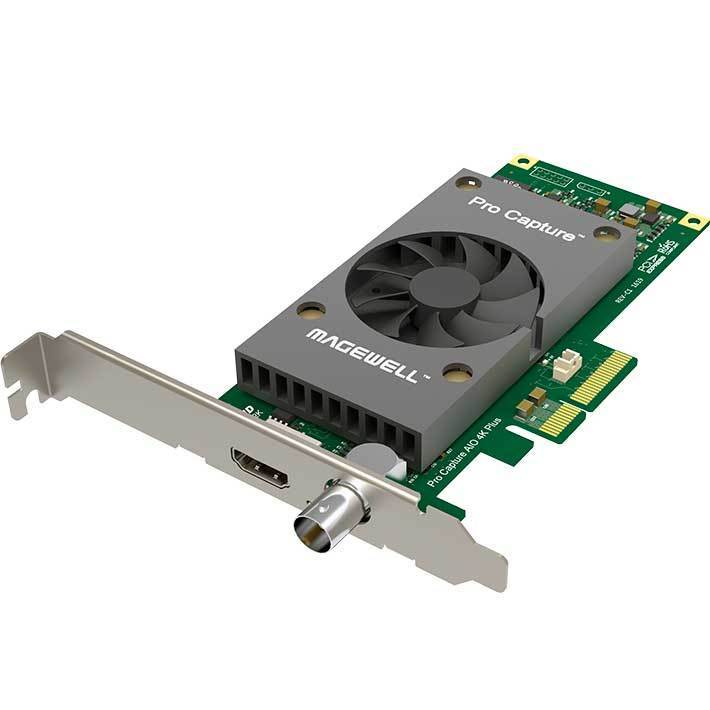

Плата захвата Magewell Pro Capture AIO 4K Plus

Поддерживаемые ОС

• Windows
  • Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)
• Linux (support x86, x64 & ARM architecture)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64)
  • CentOS 6.5/7 (x86 & x64)
  • Fedora 25/26/27 (x86 & x64)
  • Red hat 6.5 and above (x86 & x64)
  • Other Linux OS with kernel version 2.6.35 и выше
• Mac
  • OS X 10.9/10.10/10.11
  • macOS 10.12 и выше

---

Поддерживаемые API-интерфейсы

• Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • ALSA

---

Поддерживаемое ПО

• VLC
• VirtualDub
• OBS
• XSplit
• VMix
• VidBlaster
• Wirecast
• Кодировщик Microsoft Media
• Кодировщик Adobe Flash Media
• Любое другое программное обеспечение DirectShow, V4L2

---

Входные интерфейсы

• HDMI
  • DVI-D 1.0
  • HDMI 2.0
• BNC
  • SD/HD/3G/6G SDI

---

Хост-интерфейс

• PCIe Gen2 x4

---

Функции ввода

• Автоматическое сканирование источников видеосигнала при отсутствии входного сигнала для выбранного в данный момент источника
• Ручной выбор источника видеосигнала
• Автоматическое переключение на вложенный входный звук при смене источника видеосигнала
• Ручной выбор источника звука
• Поддержка стандартного кроссабара на основе выбора источника видеовхода
• Поддержка входного видео в разрешении до 4096×2160

---

Особенности SDI

• Поддержка встроенного кабельного эквалайзера с длиной до 230M для сигналов HD
• Поддержка стандартов SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G (SMPTE 2081)
• Поддержка режима 2K (2048×1080) & 4K (4096×2160)
• Поддержка RGB 4: 4: 4, YCbCr 4: 4: 4, выбор цвета YCbCr 4: 2: 2
• Поддержка 10/12-битной глубины цвета
• Поддержка для извлечения идентификатора полезной нагрузки SMPTE 352
• Поддержка до 8 (моно) аудиоканалов на 48 кГц (каналы 1-8 из 16 доступны в спецификации SDI)
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
• Ограниченная поддержка для захвата первого канала интерфейсов с двойной связью:
• YCbCr 4: 2: 2 10-бит 1080p 50/59,94/60: захвачено как 1080i 50/59,94/60
• YCbCr 4: 4: 4 10-бит: захвачено как 4: 2: 2
• RGB 4: 4: 4: суб-дискретизация R/B

---

Особенности HDMI

• 594 МГц приемник HDMI
• Адаптивный эквалайзер HDMI
• Поддержка настраиваемых EDID
• Поддержка извлечения инфо-фреймов AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut/HDR/VBI
• Полная поддержка колориметрии
• Поддержка глубины цвета 8/10/12-bit
• Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Поддерживаются до 8 каналов аудиопотоков IEC60958/IEC61937 через SDK
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Поддержка извлечения информации о тайминге видео
• Поддержка извлечения информации в трехмерном формате
• Поддержка извлечения временного кода DSLR Sony / Canon
• Поддержка Side-by-Side Half, Top-and-Bottom, Frame Packing Режим 3D
• Поддержка HDR 10

---

Формат видеозахвата

• Поддержка захвата изображений с разрешением до 4096×2160 пикселей
• Поддержка частоты кадров захвата до 144 кадров в секунду (Фактическая частота кадров захвата может быть ограничена пропускной способностью PCIe и разрешением сигнала)
• Поддержка 4: 2: 0 8-битных форматов захвата: NV12, I420, YV12
• Поддержка 4: 2: 2 8-битных форматов захвата: YUY2, YUYV, UYVY
• Поддержка 4: 4: 4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
• Поддержка 4: 4: 4 10-битных форматов захвата: V410, Y410
• Дополнительные форматы захвата поддерживаются через Pro Capture SDK для DirectKS

---

Возможности обработки видео

• Два видеопроцессора с пропускной способностью ~ 720Mpixels / s для каждого из них
• Полная 10-битная обработка видео
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
  • Плетение
  • Верхнее и нижнее поле смешивания
  • Только верхнее поле
  • Только нижнее поле
• Преобразование соотношения сторон видео
  • Автоматический или ручной выбор формата изображения
  • Автоматический или ручной выбор формата изображения
  • Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование формата видео цвета
  • Автоматический или ручной выбор формата входного цвета и диапазона квантования
  • Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности
  • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
  • Поддержка ограниченного или полного диапазона квантования
  • Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Состав видеодисплея
• Поддержка PNG-изображения OSD (до 4096×2160)
• Поддержка динамической загрузки изображения OSD RGBA через SDK

---

Несколько плат на одном компьютере

• Поддержка нескольких карт, подключенных к одной системе
• Встроенный поворотный переключатель для установки номера карты, с 16 позициями от 0 до F
• Дерево аппаратных устройств системы отобразит «01: Pro Capture AIO 4K+", когда поворотный переключатель установлен в 1, и так далее
• Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)

---

Поддержка нескольких потоков захвата

• Неограниченные потоки захвата для любого входного канала
• Независимое обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, настройки деинтерлейсинга и настройки цвета для каждого отдельного потока

---

Поддержка Ultra Low Latency

• Задержка 64 видео линий
• Режим частичного уведомления в SDK

---

Синхронизация времени и A/V

• Аппаратные часы с высоким разрешением 100 нс
• Аудиокадры (192 отсчета звука) и видеокадры маркируются аппаратными часами
• Аппаратные часы можно синхронизировать через карты (через SDK)

---

Видеозахват SG-DMA

• ~ 1600МБ / с на каждый канал Ширина полосы DMA в системе PCIe 2.0
• ~ 800МБ / с на каждый канал Ширина полосы DMA в системе PCIe 1.0
• Поддержка автоматического определения графического процессора Intel
• Поддержка DirectGMA для наборов микросхем видеоадаптеров AMD
• Поддержка GPUDirect для наборов микросхем видеоадаптеров Nvidia

---

SDK

• Pro Capture SDK для DirectShow для легкой интеграции (Windows)
• Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

---

Драйверы для Windows

• Все параметры могут контролироваться тремя уровнями раздела реестра: глобальный уровень, уровень продукта и уровень устройства
• Видео, аудио, имена фильтров перекрестных помех можно настроить с помощью ключей реестра

---

Обновление прошивки

• Одновременное обновление нескольких устройств в одной системе
• Карты можно обновить без выключения питания системы (в большинстве случаев даже перезагрузка не требуется)
• Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или системный отказ, он автоматически восстановит исходную версию. Эта функция доступна только для версии прошивки 1.21 и выше.

---

Светодиодный индикатор

• Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

---

Форм-фактор

• Низкопрофильная плата расширения PCIe x4
• 140 мм x 68,88 мм (без кронштейна PCI)

---

Потребляемая мощность

• Максимальный ток при 12 В ~ 0,59 А
• Максимальный ток при 3,3 В ~ 0,97 А
• Максимальная потребляемая мощность ~ 8,4 Вт

---

Рабочие параметры

• Рабочая температура: от 0 до 40 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
