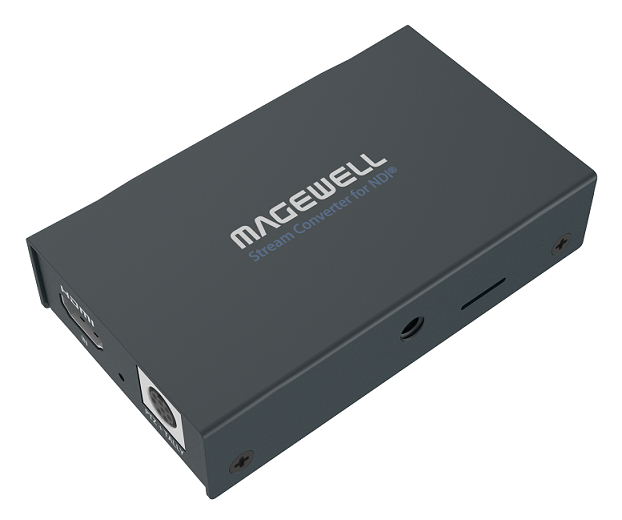

Спецификация Pro Convert HDMI Plus

Поддерживаемые Web-браузеры

• Microsoft Internet Explorer 11
• Microsoft Edge
• Mozilla Firefox version 61 и выше
• Google Chrome version 49 и выше
• Apple Safari 11.1 и выше
• Opera 55.0.2994.44 и выше

Поддерживаемое ПО

• OBS
• XSplit
• vMix
• VidBlasterX
• Wirecast
• streamstar SW
• mimoLive
• Any other NewTek NDI-enabled encoding or streaming software

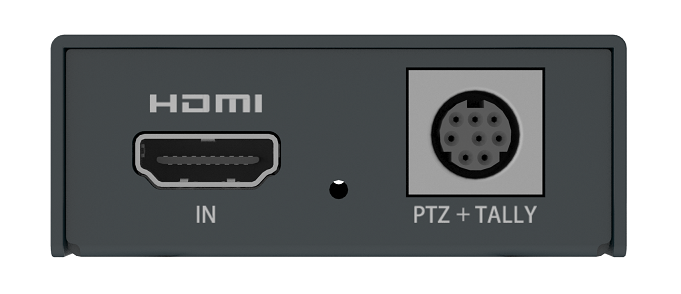

Входные интерфейсы

• HDMI
  • DVI-D 1.0
  • HDMI 1.4

Интерфейс хранения

• Под SD-карту

PTZ + TALLY управление

• Mini-DIN-8 jack

Монтажные точки

• 1х под винт 1/4-20

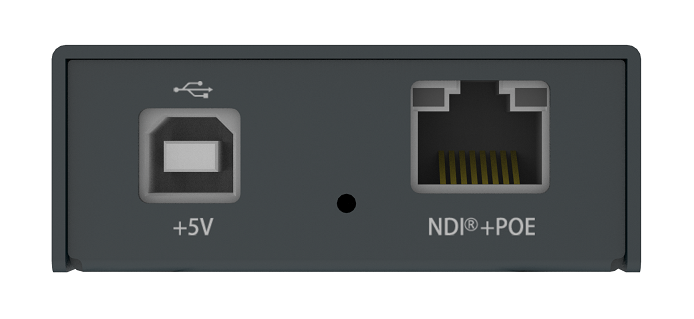

Сетевой интерфейс

• 10/100/1000Mbps Ethernet
• IEEE 802.3af PoE

USB-интерфейс

• USB 2.0 Type B
• 5V/2.1A питание
• USB RNDIS/ECM

Функции ввода

• Поддержка входного видеосигнала в разрешении до 2048×1200

Спецификация HDMI

• Приемник 165 МГц
• Поддержка адаптивного HDMI эквалайзера для кабелей длиной до 30M
• Поддержка настраиваемых EDID
• Поддержка извлечения AVI/Audio инфофреймов
• Полная поддержка колориметрии
• Поддержка входных сигналов до 2048×1200 4:4:4/4:2:2 60fps
• Поддержка 8-канальных аудиопотоков ISC60958
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Поддержка извлечения информации о синхронизации видео
• Поддержка извлечения информации в трехмерном формате
• Поддержка Side-by-Side Half, Top-and-Bottom, Frame Packing 3D-режима.

Выходной формат NDI

• Поддержка вывода сигнала в кодировке 4:2:2 8-bit
• Поддержка разрешения 2048×1200 60fps
• Поддержка NDI 3. x

Видеопроцессинг

• Видеопроцессинг 160 Mpixels/s
• Настройка яркости, контрастности, насыщенности и оттенка видео
• Деинтерлейсинг видео:
  • Только нижнее поле
  • Только верхнее поле
• Преобразование соотношения сторон:
  • Автоматический или ручной выбор соотношения сторон
• Преобразование формата видео:
  • Автоматический или ручной выбор формата входного цвета и диапазона квантования
  • Автоматический или ручной выбор формата цветопередачи, диапазона квантования и диапазона насыщенности
  • Поддержка входных цветовых форматов RGB, YUV BT.601, YUV BT.709, YUV BT.2020
  • Поддержка выходных цветовых форматов YUV BT.601, YUV BT.709, YUV BT.2020
  • Поддержка ограниченного или полного диапазона квантования
  • Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Вертикальное отражение и зеркальное

Имя NDI-источника

• Поддержка установки имени устройства, отраженного в Web UI. Имя по умолчанию будет задано: ‘Pro Convert'.
• Поддержка установки имени источника, отраженного в Web UI. Имя источника по умолчанию будет задано: ‘board-index + serial number'.
• Поддержка установки board-index от 0 до F

Обновление прошивки

• Поддержка ручного обновления через Web UI

LED-индикатор

• LED обозначает статус:
  • состояние источника питания: on/off
  • Tally: preview/program
  • состояние входного сигналаl: locked/unlocked
  • состояние сквозного сигналаl: loopthrough connected and signal detected/undetected

Форм-фактор

• 100.9mm (L) x 60.2mm (W) x 23.3mm (H)

Аксессуары

• Кабель USB 2.0 A to B
• 5V/2.1A адаптер питанияr
• Mini-DIN-8 (PTZ + TALLY) to RS232 (PTZ) + Mini-DIN-8 (TALLY)
• L-брекет
• LED матричная панель (опционально)

Питание

• 5V макс: ~1.5 A
• Максимальное энергопотребление: ~6W

Рабочие условия

• Рабочая температура: от 0 до 45 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
