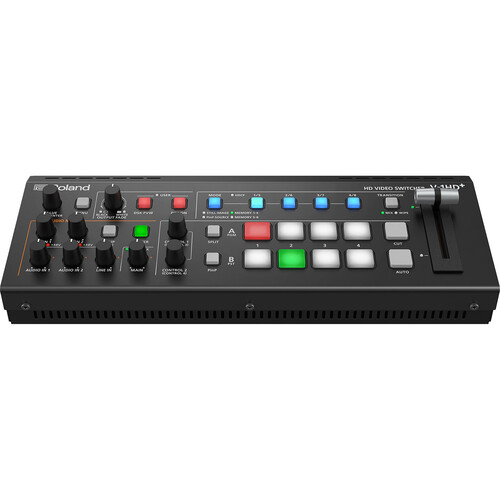

Видеомикшер Roland V-1HD+

Скажите "до свидания" обходным маневрам

Хотя производители многих видеокоммутаторов и декларируют простоту организации рабочего процесса, для достижения оптимальных результатов зачастую приходится прибегать к различного рода ухищрениям. Как правило, подобные "маневры" вынуждают искать компромиссные решения и приобретать дополнительное оборудование. Конструктивные же особенности V-1HD⁺ обеспечивают мощные функциональные возможности, располагая всем необходимым инструментарием для достижения поставленной цели.

История успеха

С момента своего выпуска в 2015 году Roland V-1HD стал самым популярным 4-канальным видеокоммутатором HDMI стандарта HD из доступных на рынке. Расширенные функциональные возможности V-1HD⁺ позволяют удовлетворить потребности еще более сложных приложений при тех же простоте использования, профессиональном качестве и безупречной надежности, благодаря которым V-1HD стал таким востребованным в мировом масштабе.

Четыре видеовхода и "бортовая" функция масштабирования

Четыре входа HDMI, поддерживающие конвертацию частоты кадров, позволяют микшировать сигналы самых разных источников, включая камеры, компьютеры докладчиков, планшеты и игровые приставки. В случае возникновения проблем с каким-либо источником, сигнал которого выводится некорректно, достаточно просто подключить его ко входу 4, чтобы выправить ситуацию с помощью работающей в автоматическом режиме встроенной схемы синхронизации масштаба видео и калибровки изображения.

Два видеовыхода

На независимые HDMI-выходы можно направлять сигналы с одной из трех видеошин для обеспечения гибкости, необходимой для работы на профессиональном уровне. Например, один из выходов можно задействовать под программный материал для его записи или потокового вывода, а второй подключить к видеомонитору стандарта HD для предварительного просмотра подготовленного к выводу сигнала или использования в качестве мультиэкранного монитора на 10 окон.

Аудиовходы

Микрофонные входы на разъемах XLR и отключаемое фантомное питание позволяют коммутировать с V-1HD⁺ профессиональные микрофоны, в том числе и конденсаторные вещательные. Предусмотрены также 1/8-дюймовый вход для петличного микрофона или источника стереосигнала, например смартфона, и разъемы RCA для ввода стереосигнала других источников. И еще, в микс можно включить стереофонические сигналы аудио, внедренного в сигналы входов HDMI.

Аудиовыходы

Если у вас имеется V-1HD⁺, необходимость в отдельной небольшой аудиоконсоли отпадет. Аналоговое аудио можно вывести на систему усиления звука через балансные выходы на разъемах 1/4" TRS, а внедренное в сигнал выходов HDMI цифровое аудио―подать на устройства записи или каналы потокового вещания.

Аудиоэффекты

Оставьте внешнюю обработку в студии―каждый из аудиовходов V-1HD⁺ оборудован своими трехполосным эквалайзером, обрезным фильтром НЧ, компрессором и шумоподавляющим гейтом, а также включаемой по необходимости задержкой для синхронизации аудио и видео. Для входов XLR и 1/8" предусмотрены также деэссеры для коррекции вокала в режиме реального времени. А благодаря лимитеру, трехполосному эквалайзеру и компрессору на основных выходах качество сигнала вещания будет на высоте всегда.

Мультиэкранный дисплей

Для облегчения управления производством продукции в режиме реального времени на 10-оконный мультиэкранный дисплей можно подать сигнал с одного или обоих выходов HDMI. Подготавливайте видео с камер, просматривайте презентации и выбирайте статичные изображения перед подачей их в живой эфир. Кроме того, предусмотрена возможность мониторинга состояния записи портативных видеокамер.

Мониторинг аудиосигнала

Плохое качество звука может испортить общее впечатление от итогового результата, даже если видео было снято на должном уровне. V-1HD⁺ гарантирует неизменно высокое качество аудиотреков. В каждом из аналоговых входов предусмотрен свой индикатор наличия сигнала/перегрузки, кроме того, итоговый аудиомикс можно мониторить через наушники. Кроме того, если подключен мультиэкранный дисплей, на него будут выводиться индикаторы уровней всех входов и программных выходов.

Процессор четырехслойных эффектов

Искушенные в сфере создания видео рассказчики прекрасно осознают важность многослойной графики и видеоэффектов в этом деле. Благодаря возможности наложения друг на друга до четырех уровней обеспечивается простота добавления титров, логотипов, комментариев соцсетей и другой информации с целью информирования аудитории и привлечения ее внимания.

Замещение

Эффект DSK (downstream keyer) позволяет внедрять в видеопоток дополнительное окно для получения картинки в картинке (picture-in-picture―PinP), что часто находит применение в живых репортажах и при освещении разноплановых мероприятий. Например, при выводе экранной графики для живой презентации можно наложить на нее изображение камеры докладчика, доступное только для онлайн-аудитории.

Статичные изображения

Если вы работает с V-1HD⁺, аудитории никогда не придется скучать, глядя на пустой экран, если презентация остановлена, на конференции объявлен перерыв или отключилось питание камеры. Достаточно просто вызвать одно из четырех статичных изображений, хранящихся в памяти V-1HD+ или захваченных с источника входного сигнала. А благодаря многофункциональному процессору эффектов эти изображения можно использовать в композиционном эффекте DSK или в качестве фонового экрана.

Сигнал камеры Tally

Световой сигнал камеры Tally привлекает внимание выступающего к активной камере, а также позволяет определить состояние камеры ― в эфире она или пассивна. Выход аналогового сигнала Tally на V-1HD⁺ можно коммутировать с большинством систем вещательных камер. Спецификации коммутации подробно описаны в Справочном руководстве по V-1HD⁺.

Управление записью

Слагающими успеха успешной записи является множество различных технических факторов, однако, будет оплачена ваша работа или нет, зависит еще и от того, была ли нажата кнопка включения записи. Запуск и останов устройств записи Atomos по HDMI снимает эту проблему за счет дистанционного управления этим процессом.

Поддержка устаревшего оборудования

Ограниченный бюджет не всегда позволяет обновлять все компоненты видеоистемы одновременно. V-1HD⁺ поддерживает работу с устаревшим оборудованием и комплектующими через порт RS-232, обеспечивая функционирование системы в ее текущей конфигурации и позволяя сэкономить, повременив с приобретением новых устройств.

Video

Video Processing

4:2:2 (Y/Pb/Pr), 8-bit

Input Connectors

INPUT 1--3: HDMI type A x 3
*HDCP Supported

INPUT 4: HDMI type A
* HDCP Supported
* Multi-format Supported

Output Connectors

OUTPUT 1--2: HDMI type A x 2
* HDCP Supported

Input Formats

INPUT 1--3
720/59.94p, 720/60p *1, *3
720/50p *1, *4
1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 SYSTEM FORMAT = 720p
*2 SYSTEM FORMAT = 1080i or 1080p
*3 FRAME RATE = 59.94 Hz
*4 FRAME RATE = 50 Hz

INPUT 4
480/59.94i, 480/59.94p, 720/59.94p, 720/60p, 1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 FRAME RATE = 59.94 Hz
*2 FRAME RATE = 50 Hz

Still Image:
Bitmap File (.bmp) Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
PNG File (.png) Maximum 1920 x 1080 pixels, 24-bit color
* It can store up to 4 files in the internal memory.
* PNG alpha channel not supported.

Output Formats

OUTPUT 1--2:
720/59.94p *1, *4
720/50p *1, *5
1080/59.94i *2, *4
1080/50i *2, *5
1080/59.94p *3, *4
1080/50p *3, *5
*1 SYSTEM FORMAT = 720p
*2 SYSTEM FORMAT = 1080i
*3 SYSTEM FORMAT = 1080p
*4 FRAME RATE = 59.94 Hz
*5 FRAME RATE = 50 Hz

Video Effects

Transition: CUT, MIX (DISSOLVE/FAM/NAM), WIPE (8 types)
Composition: PinP (SQUARE, CIRCLE, DIAMOND), SPLIT (2 types), Keyer (Luminance key, Chroma key), DSK (Luminance key, Chroma key)
Other: Flip horizontal, Flip vertical, Still image capture, Still image playback, Output fade (Audio, Video: WHITE or BLACK), Test pattern output

Audio

Audio Processing

Sample rate: 24 bits/48 kHz

Audio formats

Linear PCM, 24 bits/48 kHz, 2 ch

Input Connectors

INPUT 1--4: HDMI Type A x 4
AUDIO IN 1--2: XLR-3-31 type (balanced, phantom power DC 48 V, 14 mA Max)
LINE IN: RCA phono type

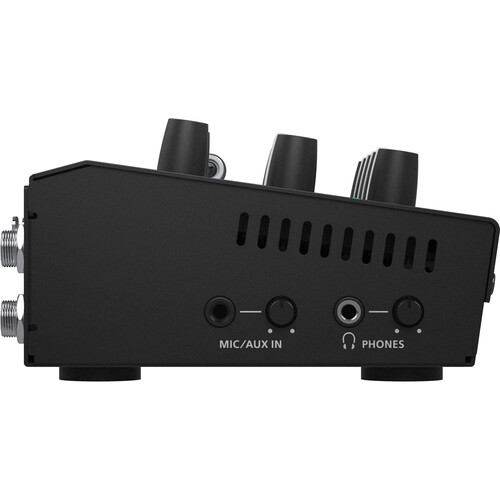

MIC/AUX IN: Stereo miniature phone type (PLUG-IN power)

Output Connectors

OUTPUT 1--3: HDMI Type A x 2
AUDIO OUT L, R: 1/4-inch TRS phone type
PHONES: Stereo miniature phone type

Nominal Input Level

AUDIO IN 1--2: -60 to +4 dBu (Maximum input level: +24 dBu)
LINE IN: -10 dBu (Maximum input level: +10 dBu)
MIC/AUX IN: -51 to -10 dBu (Maximum input level: +10 dBu)

Input Impedance

AUDIO IN 1--2: 10 k ohms
LINE IN: 15 k ohms
MIC/AUX IN: 10 k ohms

Nominal Output Level

AUDIO OUT L, R: +4 dBu (Maximum output level: +24 dBu)
PHONES: 72 mW + 72 mW (32 ohms load)

Output Impedance

AUDIO OUT L, R: 600 ohms
PHONES: 10 ohms

Audio Effects

Delay, High pass filter, De-Esser, Compressor, Noise gate, Equalizer, Limiter, Reverb, Test tone output

Others

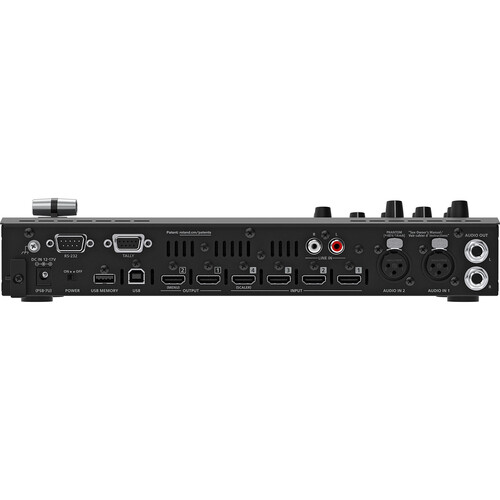

Other Connectors

USB MEMORY: USB A type (for USB flash drive)
REMOTE: USB B type (for remote control)
RS-232: DB-9 type (male, for remote control)
TALLY: DB-9 type (female, for TALLY output)

Other Functions

Preset memory (8 types)
Panel lock function
EDID emulator
Auto switching
Auto input detect

Power Supply

AC adaptor

Current Draw

2.1 A

Power Consumption

25.2 W

Operation Temperature

+0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit

Dimensions

316 (W) x 121 (D) x 65 (H) mm
12-1/2 (W) x 4-13/16 (D) x 2-9/16 (H) inches

Weight (excluding AC adaptor)

1.4 kg
3 lbs 2 oz

Accessories

Startup Guide
Leaflet "USING THE UNIT SAFELY"
AC adaptor
Power cord
