Конверторы видеосигналов Конвертер Blackmagic Micro Converter HDMI to SDI 3G

Микроконвертеры Blackmagic  отличаются исключительно компактным размером, обеспечивая соединение бытовой HDMI-техники и профессионального SDI-оборудования. Благодаря миниатюрному и прочному корпусу эти устройства легко расположить в любом удобном месте. В зависимости от модели они оснащаются интерфейсом 3G-SDI или 12G-SDI для работы со всеми разновидностями SD, HD и Ultra HD до 2160p/60. Их можно приобрести без адаптеров питания, так как порт USB предусматривает энергоснабжение непосредственно от телевизора или компьютера. Линейка имеет специальную аппаратную платформу для соответствия требованиям мировых вещательных стандартов и увеличения числа поддерживаемых форматов в будущем.

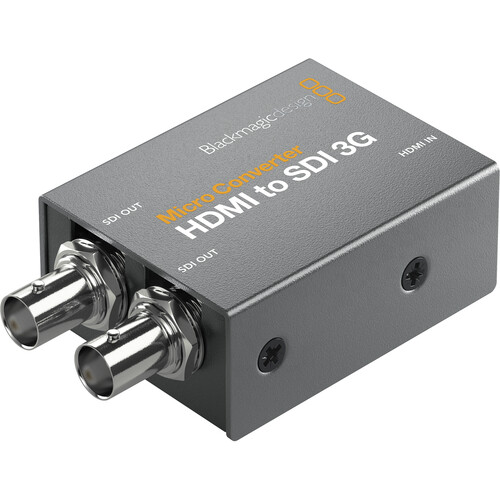

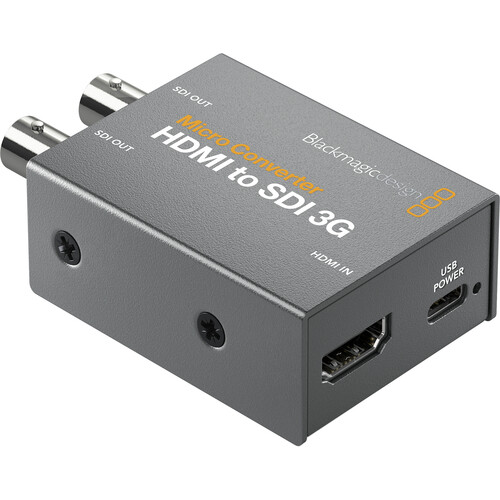

Micro Converter HDMI to SDI 3G обеспечивает подключение HDMI-камер и компьютеров к профессиональному SDI-оборудованию. Микроконвертер имеет два выхода 3G-SDI, которые можно настроить для работы с сигналом в зависимости от способа его передачи (Level A или Level B). Кроме того, предусмотрена поддержка используемых в кино форматов, в том числе 1080p/24/47,95/48.

Шесть моделей на выбор

Micro Converter SDI to HDMI 3G ( если в комплекте с блоком питания от сети, то добавляется к маркировке PSU)
Эта модель предназначена для профессионального мониторинга. Она позволяет использовать 3D LUT-таблицу на основе 17 точек для цветовой калибровки дисплея, проектора или телевизора и выводить ее через сквозной SDI-выход. Есть поддержка DCI с кадровыми частотами кино, включая форматы 1080p/24/47,95/48.

Micro Converter HDMI to SDI 3G ( если в комплекте с блоком питания от сети, то добавляется к маркировке PSU)
Данная модель обеспечивает подключение HDMI-камер и компьютеров к SDI-оборудованию. Она имеет два выхода 3G-SDI, которые можно настроить в зависимости от способа передачи сигнала (level A или level B). Также предусмотрена поддержка используемых в кино форматов, в том числе 1080p/24/47,95/48.

Micro Converter BiDirectional SDI/HDMI 3G ( если в комплекте с блоком питания от сети ,то добавляется к маркировке PSU)
Этот компактный двунаправленный конвертер дает возможность одновременно передавать сигналы с HDMI-устройств на технику с SDI-интерфейсом и наоборот. Он поддерживает протокол управления съемкой, позволяя использовать камеры линейки Blackmagic Pocket Cinema с профессиональными эфирными SDI-микшерами.

Micro Converter SDI to HDMI 12G ( если в комплекте с блоком питания от сети, то добавляется к маркировке PSU)
Данная модель идеально подходит для мониторинга в SD, HD, 4K и Ultra HD до 2160p/60. Она позволяет использовать 3D LUT-таблицу на основе 33 точек для цветовой калибровки дисплеев и выводить ее через сквозной выход 12G-SDI. Есть поддержка DCI с кадровыми частотами кино, включая форматы 4Kp/24/47,95/48.

Micro Converter HDMI to SDI 12G ( если в комплекте с блоком питания от сети, то добавляется к маркировке PSU)
Эта модель позволяет подключать HDMI-камеры и компьютеры к SDI-оборудованию. Она имеет два выхода 12G-SDI для совместимости с SD-, HD- и Ultra HD-техникой. При работе с HD можно выбрать способ передачи сигнала 3G-SDI (level A или level B). Также есть поддержка киноформатов, в том числе 4Kp/24/47,95/48.

Micro Converter BiDirectional SDI/HDMI 12G ( если в комплекте с блоком питания от сети, то добавляется к маркировке PSU)
Этот микроконвертер дает возможность одновременно передавать сигналы в разных форматах с HDMI-устройств на технику с SDI-интерфейсом и наоборот. Он поддерживает протокол управления съемкой, позволяя использовать камеры линейки Blackmagic Pocket Cinema с профессиональными эфирными SDI-микшерами.

Работа в любых условиях

Портативное решение для студий вещания  Устройства этой линейки настолько малы, что даже несколько штук легко разместить где угодно, чтобы выполнить нужное преобразование. Благодаря таким характеристикам новые микроконвертеры подходят для самых разных целей в вещательной среде и на киноплощадке. С их помощью компьютерный дисплей, телевизор или проектор можно использовать для качественного мониторинга после калибровки по цвету, а также выводить сигнал с HDMI-компьютеров и бытовых камер на профессиональное SDI-оборудование. Примером такого применения будет отображение титров в виде слайд-шоу на экране при создании контента в реальном времени. Кроме того, модели позволяют увеличивать расстояние передачи HDMI-потока за счет наличия SDI-интерфейса.

Миниатюрный дизайн

Точная конверсия на вещательном уровне  В отличие от других портативных SDI-устройств подобного класса, микроконвертеры Blackmagic созданы на основе новейших технологий вещательной индустрии и имеют компактный прочный корпус из металла. Каждый из них оснащен высококачественными разъемами 3G-SDI и HDMI по стандартам отрасли, а для изменения настроек есть специальная программная утилита, совместимая с платформами Mac и Windows. Модели можно приобрести с адаптером переменного тока и четырьмя переходниками для сетевых розеток разного типа. Дополнительно предусмотрено энергоснабжение через порт USB от телевизоров и ноутбуков. Кроме того, есть светодиодные индикаторы питания и состояния видеосигнала.

Вещательное качество

Широкий функционал при малых размерах  Микроконвертеры Blackmagic обеспечивают исключительно качественную обработку сигнала и высокую битовую глубину. Благодаря их точной электронике достигается крайне низкий уровень дрожания SDI-сигнала, что позволяет увеличить протяженность используемого SDI-кабеля. Это особенно важно в условиях, когда камеры находятся на большом удалении от микшеров. Модели линейки позволяют передавать 8- и 10-битное видео в RGB или YUV при использовании всех разновидностей SD- и HD-форматов вплоть до 1080p с частотой 24, 47.95, 48 и 60 кадров/с. Дополнительно предусмотрена поддержка встроенного звука и тайм-кода.

Обновление прошивки и установка настроек

Для изменения настроек устройства и обновления его прошивки можно загрузить бесплатную утилиту, доступную на веб-сайте Blackmagic Design. Она совместима с платформами Mac и Windows, а чтобы выполнить нужные действия, достаточно подключить компьютер через порт USB. С ее помощью легко задать имя конвертера для удобства идентификации. Модель с двусторонним преобразованием сигнала позволяет дополнительно установить номер камеры при управлении с эфирного видеомикшера. На выходе 3G-SDI также предусмотрен выбор уровня сигнала (Level A или Level B).

Мониторинг с помощью 3D LUT-таблиц

Корректное отображение цвета на дисплеях любого типа  Micro Converter SDI to HDMI 3G поддерживает использование 3D LUT-таблицы, чтобы в реальном времени вести мониторинг визуального ряда, изменений палитры и гаммы. Ее также можно выводить через сквозной выход 3G-SDI и применять для калибровки подключенных дисплеев, когда грейдинг выполняют на экране бюджетного компьютера или телевизора. Кроме того, с помощью инструментов первичной коррекции в бесплатном приложении DaVinci Resolve легко создать ту или иную цветовую схему, а затем сохранить ее как 3D LUT. Это позволяет иметь собственную библиотеку таблиц для решения разных творческих задач.

Преобразование сигнала и управление камерой

Micro Converter BiDirectional SDI/HDMI 3G поддерживает протокол управления параметрами съемки, что дает возможность подключать экземпляры линейки Blackmagic Pocket Cinema к эфирному видеомикшеру ATEM. Для этого SDI-выход модели соединяют со входом на ATEM, а программный поток с микшера направляют на вход конвертера для передачи на Blackmagic Pocket Cinema по HDMI-интерфейсу. Если с помощьюпрограммной утилиты добавить номер камеры, будут доступны установка цвета, Tally-индикация и запись в удаленном режиме. Данная конфигурация работает и в обратном направлении, позволяя контролировать SDI-камеру с такого HDMI-микшера, как ATEM Mini.

Передача тайм-кода с HDMI-устройств

Так как новые микроконвертеры на основе 3G получили оригинальную аппаратную платформу Blackmagic Design, они имеют расширенный функционал, который приобретает особое значение в профессиональной среде вещания. Несмотря на свою ценовую доступность, модели этой линейки обеспечивают передачу тайм-кода в сигналах стандартного и высокого разрешения между оборудованием с HDMI- и SDI-интерфейсами. Если HDMI-устройство позволяет выводить соответствующую информацию, ее легко преобразовать и направить в SDI-системы. В результате появляется возможность выполнять обработку материала по стандартам кино- и телепроизводства.

Регенерация SDI-сигнала

Передача видео на большое расстояние  Микроконвертеры Blackmagic поддерживают регенерацию SDI-сигнала на выходе 3G-SDI. С ее помощью восстанавливается целостность потока для улучшения его качества и уменьшения уровня дрожания перед последующим выводом на другое оборудование. Это позволяет использовать длинные кабели и передавать видео на достаточно большое расстояние. Наличие данной функции играет важную роль при работе в среде профессионального вещания, и решения Blackmagic обеспечивают преобразование на должном уровне. Модели новой линейки полностью отвечают требованиям таких стандартов, как SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M (Level A и Level B).

Поддержка широкого ряда форматов

Микроконвертеры Blackmagic на основе 3G позволяют работать с целым рядом форматов: SDI (525i/59,94 NTSC; 625i/50 PAL; 720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60; 1080PsF/25; 1080PsF/29,97; 1080PsF/30; 1080i/50; 1080i/59,94; 1080i/60; 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI) и HDMI (525i/59,94 NTSC; 625i/50 PAL; 720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94; 1080i/60). Дополнительно предусмотрена поддержка 3G-сигналов обоих уровней (Level A и Level B).

Питание через USB или адаптер переменного тока

Энергоснабжение от USB или дополнительного сетевого блока
Новые микроконвертеры Blackmagic на основе 3G оснащены портом USB-C, который есть на современных компьютерах и смартфонах. Это позволяет получать питание от уже подключенных устройств, то есть от телевизора или ноутбука. Кроме того, модели можно приобрести с сетевым адаптером. Он поддерживает диапазон напряжения 100-240 В и снабжен четырьмя переходниками для розеток разных стандартов, чтобы работать в любой стране мира. Дополнительно предусмотрена совместимость с зарядными устройствами для мобильных телефонов и аккумуляторными блоками. При таком количестве вариантов больше не придется беспокоиться об источнике энергоснабжения!

Разъемы

Видеовыходы SDI

2 х SD, HD или 3G-SDI. Автоматический подбор в соответствии с сигналом на HDMI-входе.

Видеовходы HDMI

HDMI типа А

Скорость передачи данных

Автоматическое определение стандартов SD и HD

Обновление ПО, настройка и питание

Порт USB-C

Регенерация сигнала

Да

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Физические размеры
