Система для вещания в интернет Blackmagic Web Presenter HD

Web Presenter HD представляет собой законченное решение для стриминга, чья аппаратная начинка профессионального уровня обеспечивает прямую передачу изображения через порт Ethernet на YouTube, Facebook и Twitter. Сигнал можно выводить не только по стандарту Ethernet, но и через 5G- или 4G-телефон в качестве мобильной точки доступа. Устройство оснащено разъемами USB, которые позволяют подключать компьютер и использовать любые приложения для обработки видео. Кроме того, предусмотрен выход для контроля изображения, индикаторов звука и графиков.

Две модели на выбор

Blackmagic Web Presenter HD
Законченное решение для стриминга в HD с поддержкой кодека H.264, прямой передачей потока на YouTube и другие платформы. Есть порт USB, вход 12G-SDI с преобразованием форматов и фронтальный ЖК-дисплей.

Blackmagic Web Presenter 4K
В дополнение к функционалу Blackmagic Web Presenter HD, за счет более мощной платформы кодирования эта модель позволяет вести стриминг в 720p, 1080p HD или 2160p Ultra HD с полным разрешением.



Стриминг на YouTube, Facebook и Twitter из любого источника с интерфейсом 12G-SDI

SDI IN

USB-C

Ethernet

1080p

Blackmagic Web Presenter представляет собой законченное решение для стриминга, чья аппаратная начинка профессионального уровня обеспечивает прямую передачу изображения через порт Ethernet на YouTube, Facebook и Twitter. В современных условиях оно выполняет функции телестанции и служит для вещания новым способом на глобальную аудиторию. Устройство оснащено разъемами USB, которые позволяют подключать компьютер и использовать приложения для потоковой трансляции, а также Skype или Zoom. Сигнал можно выводить не только по стандарту Ethernet, но и через 5G- или 4G-телефон в качестве мобильной точки доступа. Кроме того, предусмотрен выход для контроля параметров SDI-потока, чтобы просматривать изображение, индикаторы звука, графики и технические данные.

Потоковая трансляция на YouTube, Facebook и других сервисах

Blackmagic Web Presenter поддерживает работу с наиболее популярными сервисами стриминга, а аппаратная начинка устройства обеспечивает передачу сигнала с профессиональным вещательным качеством без пропуска кадров. Чтобы приступить к трансляции материала, достаточно иметь подключение к Интернету. Настройку выполняют с помощью специальной утилиты, совместимой с операционными системами Mac и Windows. Она позволяет выбрать платформу и указать ключ, а для соединения с компьютером используют порт USB или Ethernet. Дополнительно предусмотрена возможность ручного обновления XML-файла, когда требуется изменить отдельные параметры или добавить сайт.

YouTube является ведущей платформой для стриминга. После создания своего канала одно или несколько устройств Blackmagic Web Presenter можно подключить к первичному и вторичному серверам YouTube для бесперебойной трансляции контента на мировую аудиторию.

Facebook позволяет пригласить на трансляцию других людей, будь то друзья или коллеги. После начала стриминга число зрителей может существенно увеличиться, если они будут рекомендовать ваш материал к просмотру в своих профилях.

Сеть Twitter позволяет вести стриминг для глобальной аудитории. Blackmagic Web Presenter может стать источником входящего потокового сигнала, который транслируется через Twitter, а ссылку на него легко разослать как простое сообщение.

С ежедневной зрительской аудиторией свыше 10 млн человек канал Twitch стал ведущей платформой для показа видеоигр и общения геймеров. Blackmagic Web Presenter позволяет провести трансляцию материала в превосходном качестве для друзей и фанатов в любой точке земного шара.

Оптимизация потоковой трансляции

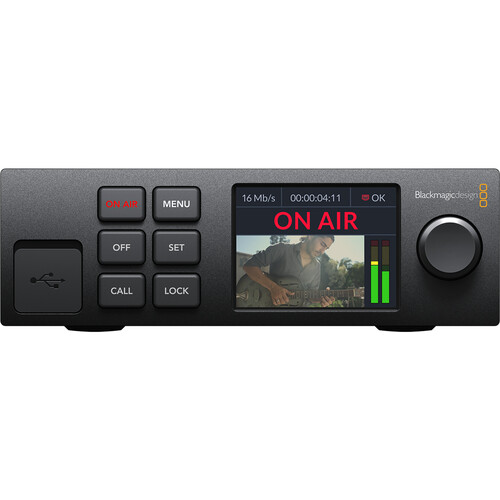

Blackmagic Web Presenter — законченное решение, которое имеет мощную аппаратную начинку, программное обеспечение для соединения с платформами стриминга и сетевые разъемы. Благодаря такому функционалу отпадает необходимость в дорогом компьютере или комплексном программном приложении. Чтобы приступить к работе, достаточно подключить источник SDI-сигнала, например эфирный микшер или камеру, а затем получить доступ к Интернету через встроенный порт Ethernet или с помощью мобильного телефона. Настройки для самых популярных сервисов установлены заранее, поэтому нужно только ввести ключ трансляции и нажать кнопку ON AIR. Кроме того, можно одновременно использовать выход USB для передачи изображения на ПК в другое ПО.

1. Состояние стриминга

Во время стриминга в верхнем левом углу дисплея крупными буквами будет показано его состояние («В эфире»). Кроме того, предусмотрено четкое отображение текущих параметров трансляции.

2. Состояние видеовхода

Для SDI-входа отображаются такие параметры сигнала, как формат и служебные данные, а биты показывают качество и разрядность видео перед кодированием в H.264.

3. Состояние аудиовхода

Аудиодорожка извлекается из входящего SDI-сигнала с отображением используемых каналов и их состояния. Предусмотрена поддержка 16-, 20- и 24-разрядного звука.

4. История мониторинга

При мониторинге технических параметров входящего видео и аудио можно отображать их историю за последние шесть секунд. Это позволяет мгновенно получать информацию о текущем состоянии.

5. Графики

Графики под изображением показывают скорость потока и состояние кэша за последние 60 секунд. Первый параметр имеет критически важное значение для определения необходимой пропускной способности интернет-канала.

6. Индикаторы видеосигнала и звука

Параметры поступающего сигнала отображаются в секции «Видеовход», а для мониторинга аудиодорожки есть точные индикаторы звука с несколькими сегментами и возможностью выбора шкалы VU или PPM.

Web Presenter Utility в комплекте

В комплект поставки входит совместимая с платформами Mac и Windows утилита, которая позволяет управлять одним или несколькими устройствами Blackmagic Web Presenter, обновлять прошивку, а с помощью меню и элементов управления — устанавливать настройки и быстро начинать потоковую трансляцию. Для соединения с компьютером есть разъем USB на передней панели и порт Ethernet, причем во втором случае появляется возможность задавать параметры в удаленном режиме. При локальной работе для этого служит фронтальный ЖК-дисплей. Кроме того, предусмотрено добавление дополнительных сервисов для конвертера ATEM Streaming Bridge.

Интерфейс 12G-SDI с поддержкой 720 HD, 1080 HD и Ultra HD

Blackmagic Web Presenter имеет интерфейс 12G-SDI с поддержкой всех разновидностей HD- и Ultra HD-форматов вплоть до 2160p/60, а также сквозной выход 12G-SDI для объединения в цепь нескольких устройств при стриминге на разных платформах. Входящий SDI-сигнал в HD- или Ultra HD-разрешении обрабатывается с помощью алгоритмов Teranex, что позволяет путем конверсии получать исключительно четкое изображение высокого качества (1080p HD) с низкой скоростью потока. Затем оно кодируется аппаратным способом в H.264 для потоковой трансляции и передается на компьютер при использовании USB-разъемов WEBCAM. Благодаря этому можно подключать любой HD- или Ultra HD-источник.

Канал связи в комбинации с ATEM Streaming Bridge

Хотя Blackmagic Web Presenter предназначается в первую очередь для потоковой трансляции на различных платформах, устройство можно использовать как индивидуальный SDI-канал связи между студиями. ATEM Streaming Bridge представляет собой конвертер, который способен принимать поступающий с Blackmagic Web Presenter поток H.264 и выполнять обратное преобразование для вывода видео через SDI-интерфейс. Декодирование изображения H.264 на аппаратном уровне позволяет передавать стриминговый сигнал в удаленные места сети Ethernet, а при подключении к Интернету — и в любую точку земного шара.

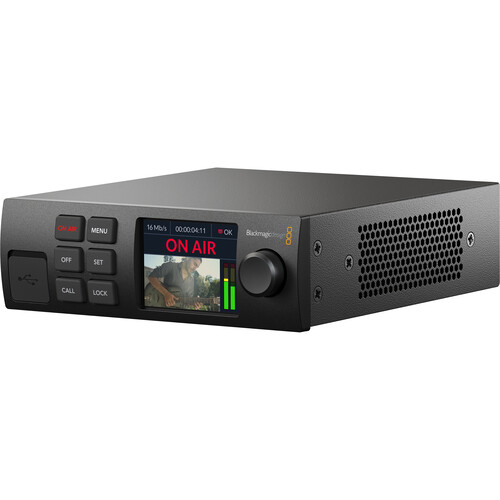

Blackmagic Web Presenter имеет такой же компактный форм-фактор, как конвертеры Teranex Mini. Для питания от сети есть встроенный блок, а для подключения резервного источника или батареи — 4-контактный разъем 12 В постоянного тока. Благодаря ширине менее 140 мм на одном месте в стойке можно установить три таких устройства, чтобы одновременно вести стриминг на разных платформах. При необходимости в конфигурацию оборудования легко добавить видеомикшер, например ATEM Television Studio HD. В этом случае для двух решений хватит пространства 1 RU. На передней панели предусмотрен разъем USB для соединения с компьютером, что позволяет быстро менять настройки.

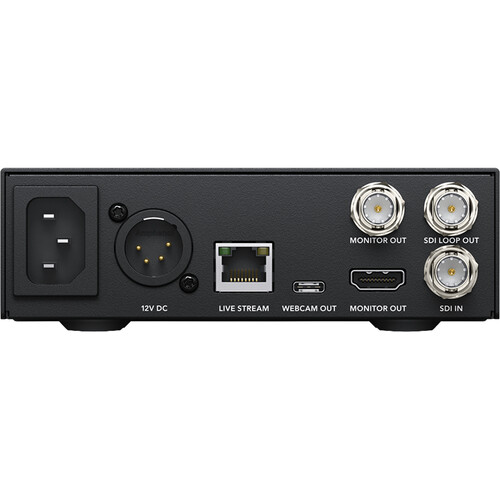

Разъемы

Видеовход SDI

1

Видеовыход SDI

Один сквозной выход и один выход для мониторинга

Скорость передачи через SDI

1,5/3/6/12 Гбит/с

Видеовыход HDMI

Выход для мониторинга

Выход WEBCAM

Один порт USB-C

Ethernet

Порт Ethernet по стандарту 10/100/1000 BaseT для потоковой трансляции, управления с помощью приложения и обновления ПО

Стандарты и форматы

Форматы HD на входе

720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
1080p/50; 1080p/59,94; 1080p/60

Форматы Ultra HD на входе

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

Цветовое пространство на входе

Rec. 601, Rec. 709, Rec. 2020

3G SDI

Автоматическое определение SMPTE (Level A или B) на входе SDI

Форматы мониторинга видео при выводе через SDI и HDMI

1080p/50; 1080p/59,94; 1080p/60

Форматы потокового видео

720p/25; 720p/30; 720p/50; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Стриминг

Прямой стриминг

Blackmagic Web Presenter HD позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP

Closed Captions

Web Presenter HD поддерживает встраивание в RTMP-поток скрытых субтитров по стандартам CEA-608 и CEA-708

Управление

Панель управления

Встроенная панель управления с цветным дисплеем 2,2 дюйма для вывода видео, индикации звука и состояния

Управление устройствами

Через переднюю панель, порт USB-С или Ethernet

Программное обеспечение

Совместимые платформы и приложения

YouTube Live, Facebook Live, Twitter, Twitch, Skype, Open Broadcaster и Wowza Streaming Engine

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Linux

Chrome OS

Питание

Питание

Встроенный блок 100-240 В переменного тока

Вход 12 В постоянного тока

4‑контактный разъем XLR +12 В постоянного тока

Потребляемая мощность

21 Вт

Физические размеры

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

Blackmagic Web Presenter HD
