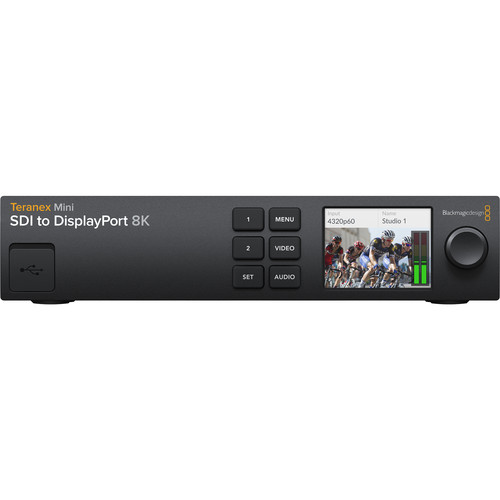

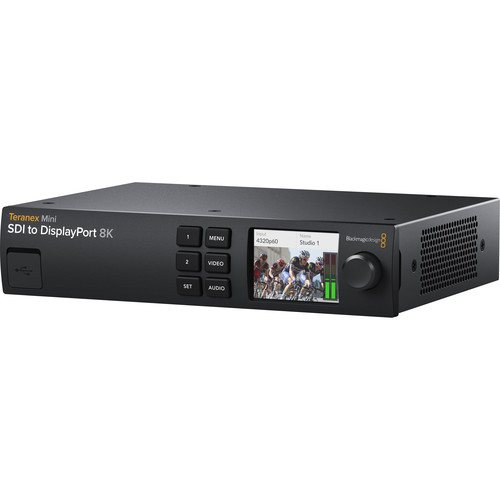

Teranex Mini SDI to DisplayPort 8K HDR Решение для вывода изображения с SDI-техники на экран с интерфейсом DisplayPort при работе с форматами HD, Ultra HD и 8K до 4320p/60. Модель имеет два полноразмерных разъема DisplayPort и один выход USB-C DisplayPort, позволяет использовать понижающую конверсию и LUT-таблицы (10 бит RGB) на основе 33 координатных точек, средства калибровки для совместимых устройств, форму волны, дисплей параметров, вектороскоп и гистограмму.

Blackmagic Teranex Mini SDI to HDMI 8K

Мониторинг в 8K через HDMI с индикацией параметров, возможностью калибровки, поддержкой HDR и 3D LUT‑таблиц

Teranex Mini SDI to HDMI 8K HDR — современное решение для передачи 8K-видео на широкие экраны телевизоров и проекторов. В отличие от базовых конвертеров эта модель позволяет использовать калибровочные средства третьих сторон для точного отображения цвета. При работе с устройством одновременно выводятся два индикатора в любой комбинации: форма сигнала, специальные параметры, вектороскоп или гистограмма. Teranex Mini SDI to HDMI 8K HDR идеально подойдет для киностудий и вещательных компаний, которым нужен мониторинг профессионального уровня по доступной цене. Для установки настроек и просмотра материала предусмотрен ЖК‑дисплей.

Расширенные возможности мониторинга в 8K

Teranex Mini SDI to HDMI 8K HDR предназначается для мониторинга в вещательной среде, при создании контента в реальном времени и съемке кинофильмов. Конвертер будет идеальным решением для использования в комбинации с системой DaVinci Resolve, так как за счет поддержки 3D LUT-таблиц и индикации параметров он разгружает центральный и графический процессоры компьютера при работе с 8K-форматами. Эта модель подойдет и для вывода изображения с микшера ATEM Constellation 8K, когда нужен многооконный просмотр. Кроме того, в режиме Quad Split можно передавать 8K-материал на видеостены в концертных и театральных залах.

Вещательная среда и постпроизводство

При необходимости модель можно разместить в стойке с оборудованием или на столе. Передняя панель оснащена кнопками и цветным дисплеем, на который выводится информация об уровне звука и формате. Сзади находится интерфейс Quad Link 12G-SDI для работы с HD, Ultra HD и 8K. Дополнительно предусмотрены четыре HDMI-выхода для подключения к 8K-телевизорам и понижающая конверсия для передачи 8K-изображения на Ultra HD- или HD-экраны. Преобразование между режимами 2SI и Square Division выполняется автоматически. Устройство также имеет силовой разъем для соединения с источником питания переменного тока, аналоговый выход Hi-Fi для звука и порт USB для использования средств калибровки.

Поддержка последних HDR‑форматов

Конвертер позволяет работать с материалом в последних HDR-форматах. Всё, что нужно сделать, — это подключить его к дисплею через HDMI-интерфейс. Предусмотрена поддержка статических и динамических метаданных для систем PQ и HLG по ST2108-1 и ST2084, а также стандарта ST425, который определяет два новых бита в идентификаторе полезной нагрузки видео при описании характера передачи для SDR, HLG и PQ. Кроме того, Teranex Mini SDI to HDMI 8K HDR отвечает требованиям ST2082-10 для 12G-SDI и ST425 для 3G-SDI. Модель обеспечивает охват на 100% в DCI-P3 и совместимость с цветовыми пространствами по Rec. 2020 и Rec. 709.

Индикация параметров в реальном времени

Для проверки качества видео на соответствие вещательным стандартам можно параллельно использовать два инструмента, которые выводятся на экран и допускают настройку положения, размера и прозрачности. Форма сигнала служит для контроля яркости на входе, а вектороскоп позволяет установить интенсивность цвета при контрольном значении 100%. Дисплеи RGB и YUV предназначены для выявления некорректных уровней, в то время как гистограмма показывает распределение элементов изображения от белого к черному для обнаружения утраты деталей в областях света и тени.

3D LUT на основе 33 точек

Teranex Mini SDI to HDMI 8K HDR позволяет использовать трехмерную LUT-таблицу на основе 33 координатных точек, если нужно воссоздавать свойственный кинопленке визуальный ряд или ввести поправку по цвету в соответствии с подключенным дисплеем. Кроме того, предусмотрен порт USB для работы с инструментами калибровки сторонних производителей. В этом случае будет выполнен анализ монитора и применена коррекция с учетом его характеристик. Конвертер обеспечивает загрузку двух разных таблиц, которые выбирают с передней панели устройства. Так как их файловые форматы являются стандартными, они могут быть импортированы из приложений класса DaVinci Resolve.

Калибровка монитора

Все дисплеи, даже одной модели, имеют индивидуальные особенности при передаче цвета. На Teranex Mini SDI to HDMI 8K HDR есть порт USB для использования инструментов калибровки сторонних производителей. Через него можно подключать такие решения, как SpectraCal C500, X-Rite i1 Display Pro и Klein K10-A. После запуска корректировки из меню будут выведены подсказки для настройки параметров яркости и контрастности. Вся работа выполняется автоматически, в том числе генерирование тестовых сигналов для проверки монитора.

Современный интерфейс 12G‑SDIдля HD, Ultra HD и 8K

Все входы Quad Link 12G-SDI имеют соответствующие им выходы для сквозного подключения к другой технике. Teranex Mini SDI to HDMI позволяет работать с любыми разновидностями HD-, Ultra HD- и 8K-форматов: от 720p (50/59,94/60 fps), 1080i (50/59,94/60 полей/с) до 1080p, 1080PsF и 2160p (23,98-60 fps), 2K и 4K DCI (23,98-60 fps с прогрессивной разверткой), а также 4320p с кадровой частотой 23,98/24/25/29,97/50/59,94 fps. Благодаря преобразованию из режима 2SI в Square Division изображение в 8K-качестве будет автоматически подготовлено для вывода на монитор. При передаче сигнала 3G-SDI конвертер обеспечивает совместимость с оборудованием обоих уровней (Level A и Level B). Кроме того, предусмотрена поддержка цветовых моделей YUV и RGB.

Автоматическая понижающая конверсия на HDMI

Teranex Mini SDI to HDMI 8K HDR имеет интерфейс Quad Link 12G-SDI, который позволяет работать с 8K-материалом, а при необходимости переходить на форматы HD, Ultra HD, 2K DCI и 4K DCI. В случае подключения к монитору, телевизору или проектору между двумя устройствами происходит обмен данными по стандарту EDID. Если дисплей не поддерживает вывод в полном разрешении, автоматически выполняется понижающая конверсия сигнала. Благодаря этому 8K-видео с SDI-оборудования можно просматривать на HD- или Ultra HD-экранах, а Ultra HD-изображение — на HD‑технике.

Управление из меню на ЖК‑дисплее

Передняя панель устройства обеспечивает не только просмотр текущего видео, но и доступ к нескольким страницам меню для перехода к нужным настройкам конвертера, а также выбор одной из двух 3D LUT-таблиц с помощью кнопки 1 или 2. Кроме того, она служит для калибровки монитора. В этом случае на дисплей выводятся необходимые подсказки. Для контроля уровня звука есть специальные индикаторы со шкалой VU или PPM. При перерыве в подаче входящего сигнала функция HDMI Instant Lock сохраняет канал связи через HDMI-интерфейс. Для проверки технических характеристик изображения предусмотрены экранные инструменты с возможностью задавать их расположение и прозрачность, а для работы в удаленном режиме — изменение сетевых параметров.

Совместимость с ПК на платформах Mac и Windows

Хотя настройки конвертера легко изменить из экранного меню на передней панели конвертера, к устройству не всегда есть свободный доступ. На этот случай конвертер Teranex Mini SDI to HDMI 8K HDR оснащен портом Ethernet для подключения к локальной сети, а в комплект поставки входит программная утилита для управления с ПК на платформе Mac или Windows через USB. Приложение также позволяет обновлять внутреннее программное обеспечение устройства для расширения функционала и поддержки последних форматов. Дополнительно предусмотрены загрузка и сохранение LUT-таблиц в удаленном режиме, выбор экранных индикаторов и возможность задать их расположение.

Готовность к работе с 8K

8K-разрешение позволяет выводить исключительно качественное изображение на цифровые рекламно-информационные панели, будь то один 8K-экран, видеостена из четырех Ultra HD- или шестнадцати HD-дисплеев. Система DaVinci Resolve в сочетании с платой DeckLink 8K Pro часто используется на голливудских студиях для работы над кинофильмами. Конвертер Teranex Mini SDI to HDMI 8K HDR обеспечивает передачу материала на большие проекторы и калибровку нужных параметров. Эта модель совместима с широким рядом телевизионной техники, однако в большинстве случаев рекомендуется применять специальные мониторы, так как после их настройки можно добиться последовательной передачи цвета в визуальном ряде.

Teranex Mini Rack Shelf в качестве опции

Для установки конвертера в стойку с оборудованием можно использовать полку Teranex Mini Rack Shelf. Она представляет собой металлическую подставку, к которой корпус крепится с помощью винтов. Эта опция предлагается вместе с несколькими заглушками для заполнения пустого пространства при работе только с одним устройством. Модель Teranex Mini SDI to HDMI 8K HDR также поставляется с резиновыми вставками для удобного размещения на столе или другой поверхности.

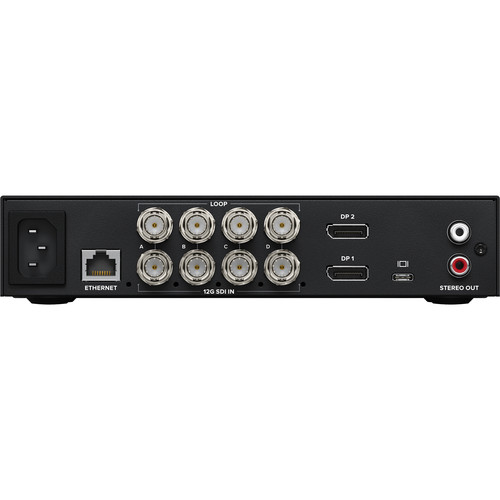

Разъемы

Видеовходы SDI

4 x 12G‑SDI с автоматическим переключением между HD, 2K, 4K и 8K

Интерфейс Dual/Quad Link 12G‑SDI только для 8K

Видеовыходы SDI

Четыре сквозных выхода 12G‑SDI

Видеовыходы DisplayPort

Два полноразмерных разъема DisplayPort.

Для 4K-видео используется один, для 8K без компрессии — оба.

Один разъем USB-C DisplayPort

Совместимость с сертифицированными пассивными кабелями USB‑C, которые обеспечивают передачу в режиме DisplayPort. Активные универсальные кабели USB‑C и Thunderbolt не поддерживаются.

Вывод аналогового звука

Два канала аналогового звука через разъемы RCA

Поддержка встроенного звука

16 каналов встроенного звука на всех сквозных SDI-выходах и восемь каналов на выходах DisplayPort

Скорость передачи данных

1,5/3/6/12 Гбит/с, 2SI Dual Link 12G-SDI, 2SI Quad Link 12G-SDI, Square Division Quad Link 12G-SDI

Настройка и обновление

Через передний порт USB‑С или Ethernet

Регенерация сигнала

Да

Операционные системы

Mac 10.14 Mojave,
Mac 10.15 Catalina или более поздняя версия

Windows 10 (64-разрядная версия)
