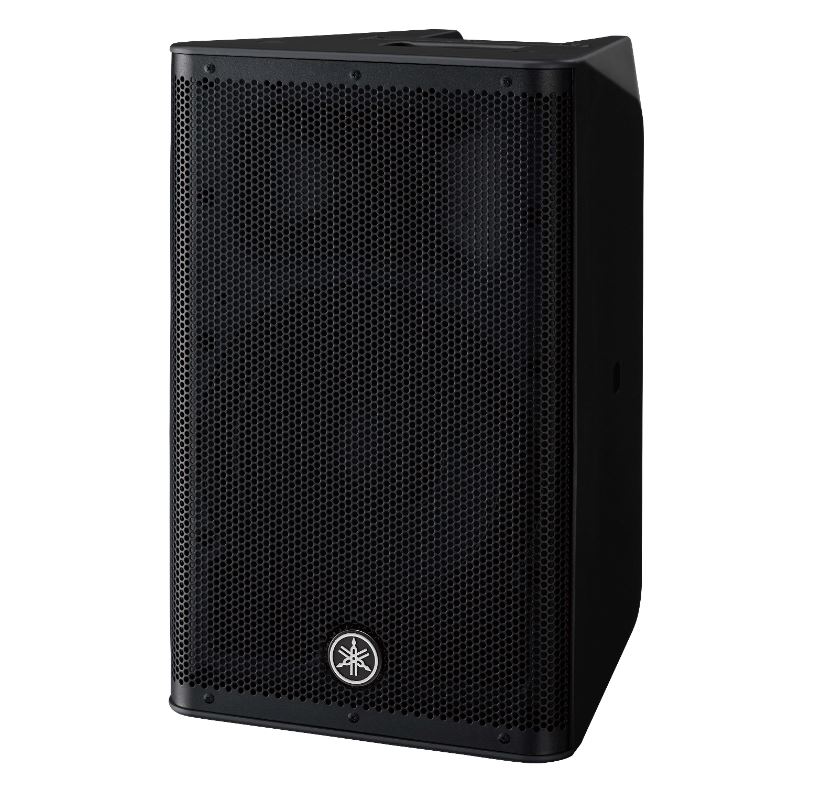

Yamaha DXR10mkII Акустическая система

• Переносная акустическая система DXR10mkII обеспечивает впечатляюще высокий уровень звукового давления — 132 дБ.
• Компактный и функциональный дизайн делает ее идеальным выбором для самых разных вариантов применения.
• Модель Yamaha DXR10mkII можно использовать, например, для простого звукоусиления вокала и музыкального инструмента, в качестве мощного напольного монитора или в составе компактной системы SR, и во всех случаях она обеспечит бескомпромиссное качество и мощность звука.

Громкая, легкая, легендарная

Активные акустические громкоговорители серии DXR mkII — это обновленные модели серии с увеличенным уровнем звукового давления и более крупным, но более легким 1,75-дюймовым компрессионным ВЧ-динамиком с неодимовыми магнитами для невероятно четкого воспроизведения голоса и музыки. Производительность — отличительное свойство нашей продукции.

Серия DXR mkII дает еще более четкий звук и лучший в своем классе уровень звукового давления — до 134 дБ, — но в более компактном корпусе, отличающемся невероятной функциональностью и универсальностью, которые не может предложить ни одна другая акустическая система.

,p>Серия DXR mkII включает четыре широкополосные модели, идеально подходящие для озвучки залов, использования в качестве мониторов, простого усиления, монтажа на подвес и других применений. Использование совместно с сабвуферами серии DXS еще больше повысит производительность системы, обеспечивая гибкий контроль над всем спектром нижних частот. Идеальный баланс между неограниченной мощностью и инновационными технологиями излучателей — гарантия того, что акустические системы серии DXR mkII донесут всю эмоциональную силу вашего выступления до каждого зрителя в зале.

Меньше вес, больше мощность

Улучшенные излучатели специальной конструкции: Все излучатели серии DXR mkII специально отобраны и адаптированы с целью получения оптимальных характеристик. Мощные низкочастотные излучатели отличаются очень низким уровнем искажения и четким, глубоким басом, а новые, более крупные, но при этом намного более легкие компрессионные 1,75-дюймовые высокочастотные излучатели с неодимовыми магнитами характеризуются точным воспроизведением средних и высоких частот вплоть до 20 кГц.

Рупор постоянной направленности с широким диапазоном дисперсии: Увеличенный высокочастотный излучатель установлен в рупоре постоянной направленности с раскрытием в 90° по горизонтали и 60° по вертикали, призванном снизить искажения звука, распространяющегося по диагонали, что свойственно традиционным рупорам. Таким образом, расширяется зона комфортного прослушивания без колебаний уровня звука. Рупор постоянной направленности с широким диапазоном дисперсии распределяет звук с более прямоугольной формой волны, охватывая область, ограниченную 90° по горизонтали и 60° по вертикали, при этом даже по краям зоны охвата отчетливо слышны все частоты.

Высокоточный 48-разрядный цифровой процессор звукового сигнала

Все широкополосные модели акустических систем имеют специализированные алгоритмы кроссовера FIR-X, в которых используется FIR-фильтр с линейной частотно-фазовой характеристикой. FIR-X™ одновременно оптимизирует частотную и фазовую характеристики, корректируя излучения низкочастотных и высокочастотных динамиков . Таким образом, создается максимально «мягкая» АЧХ в точке раздела с четкостью звуковой картины значительно большей, чем у обычных кроссоверов.

Все сигналы обрабатываются высокопроизводительным 48-разрядным процессором (с 76-разрядным сумматором), обеспечивающим высокое качество звука. Во всех широкополосных моделях имеются дискретные 24-разрядные АЦП и ЦАП с отличной характеристикой «сигнал/шум» и динамическим диапазоном.

Интеллектуальный динамический контроль — чистый звук при любой мощности

D-CONTOUR представляет собой интеллектуальный многополосный компрессор, благодаря которому звуковая картина отличается мощностью и стабильностью при любом уровне выходной мощности. Благодаря постоянному отслеживанию различных полос частот выходного сигнала и определению оптимальных параметров эквалайзера для каждой из них, даже при максимальном уровне выходной мощности сохраняется прекрасная четкость и музыкальность. В серии DXR mkII функция D-CONTOUR отвечает за детальную обработку звука, имея две различные настройки: FOH/ MAIN либо MONITOR. В режиме FOH/MAIN усиливаются низкие частоты, компенсируя их нехватку, которая обычно имеет место в случае использования акустических систем на подвесе либо на стойке. В режиме MONITOR акустические системы оптимизированы для сценической работы; вступает в действие интеллектуальный механизм ослабления нижних частот, которые обычно суммируются из за отражений от пола, выравнивая частотный спектр и позволяя достигнуть поразительный четкости мониторного звука. Оба режима доведены до совершенства бесчисленными тестами на прослушивание, которые проводились опытными инженерами-акустиками, поэтому динамический многополосный компрессор обеспечивает цельную звуковую картину с минимумом искажений при любом уровне выходной мощности.

Разнообразные функции защиты DSP, позволяющие увеличить выходную мощность.

В обычной системе, в которой присутствуют пассивные акустические системы, усилители мощности и сигнальные процессоры, попытка определения оптимальных параметров каждого компонента может быть трудной задачей. Одним из преимуществ активных акустических систем является то, что сочетание излучателей и усилителей сигнала можно оптимизировать идеально. В процессе разработки серий DZR, DXR mkII, DBR и DXS мы проводили тестирование и измерение надежности каждого излучателя и общей выходной мощности усилителя в ходе многочисленных тестов на прослушивание, как в помещениях, так и вне них. В результате тестов мы определили оптимальную точку срабатывания лимитера для каждой модели, которая управляется цифровым сигнальным процессором.

В дополнение к оптимизации работы лимитера, в этих акустических системах используются многие технологии защиты, которые применены в наших усилителях мощности серии TXn высшего класса. Микропроцессор и мощный цифровой сигнальный процессор следят за работой блока питания, усилителей мощности, излучателей и сигналов на входе, полноценно защищая каждый компонент. В результате, акустические системы полностью реализуют свой потенциал, при этом гарантируется надежность их работы в самых суровых условиях.

Отключаемый белый светодиодный индикатор на передней панели: Каждая модель широкополосных акустических систем и систем DXS имеет белый светодиодный индикатор за решеткой на передней панели, которых активен при подаче питания и изменяет яркость в зависимости от работы лимитера.

Эффективные усилители класса D мощность 1100 Вт

Принципиально новые, компактные и мощные модули усилителя DXR mkII: Все акустические системы серии DXR mkII оборудованы высокоэффективными усилителями класса D, которые были специально спроектированы для работы с высокочастотными и низкочастотными излучателями серии DXRmkII. Эти высокопроизводительные усилители обеспечивают наибольший уровень выходной мощности в своем классе — 1100 Вт, а также впечатляющий уровень звукового давления до 134 дБ. Акустические системы также отличаются очень бастрой атакой сигнала и прекрасной переходной характеристикой, что вносит значительный вклад в их невероятно качественное звучание.

Универсальный блок питания с переключением режимов: В серии DXR mkII используется энергоэффективный блок питания с переключением режимов. Более того, этот блок питания можно использовать в любой точке мира, так как работает в сетях с различным напряжением.

Встроенный интеллектуальный трехканальный микшер

В серии DXR mkII имеется гибкий микшер с возможностями подключения различных источников звука, что позволяет применять акустические системы для звукоусиления вокала и инструмента. Гибкий набор разъемов (IN/OUT) позволяет создать с помощью устройства DXR mkII полноценную звукоусилительную систему или гибко интегрировать ее с акустическими системами, состоящими из моделей серий DZR или DXS.

Гибкая возможность работать с сигналами микрофонного и линейного уровня: Встроенный микшер DXR mkII может работать с тремя входными сигналами одновременно. Способность работы с сигналами микрофонного и линейного уровня позволяет подключать разные источники, от микрофонов до инструментов, дающих линейный сигнал, а также портативные аудиоустройства. В положении MIC автоматически срабатывает фильтр высоких частот, устраняя нежелательные басы.

Гибко управляемый фильтр низких частот: На всех акустических системах серии DXR mkII имеется гибкий фильтр низких частот, предназначенный для работы вместе сабвуферами серии DXS. Имеется возможность выбора частоты среза 100 или 120 Гц, в зависимости от того, какой сабвуфер используется вместе c DXR mkII. В сабвуферах серии DXS настройки фильтра низких частот могут гибко изменяться, позволяя находить оптимальный баланс фильтров низких и высоких частот.

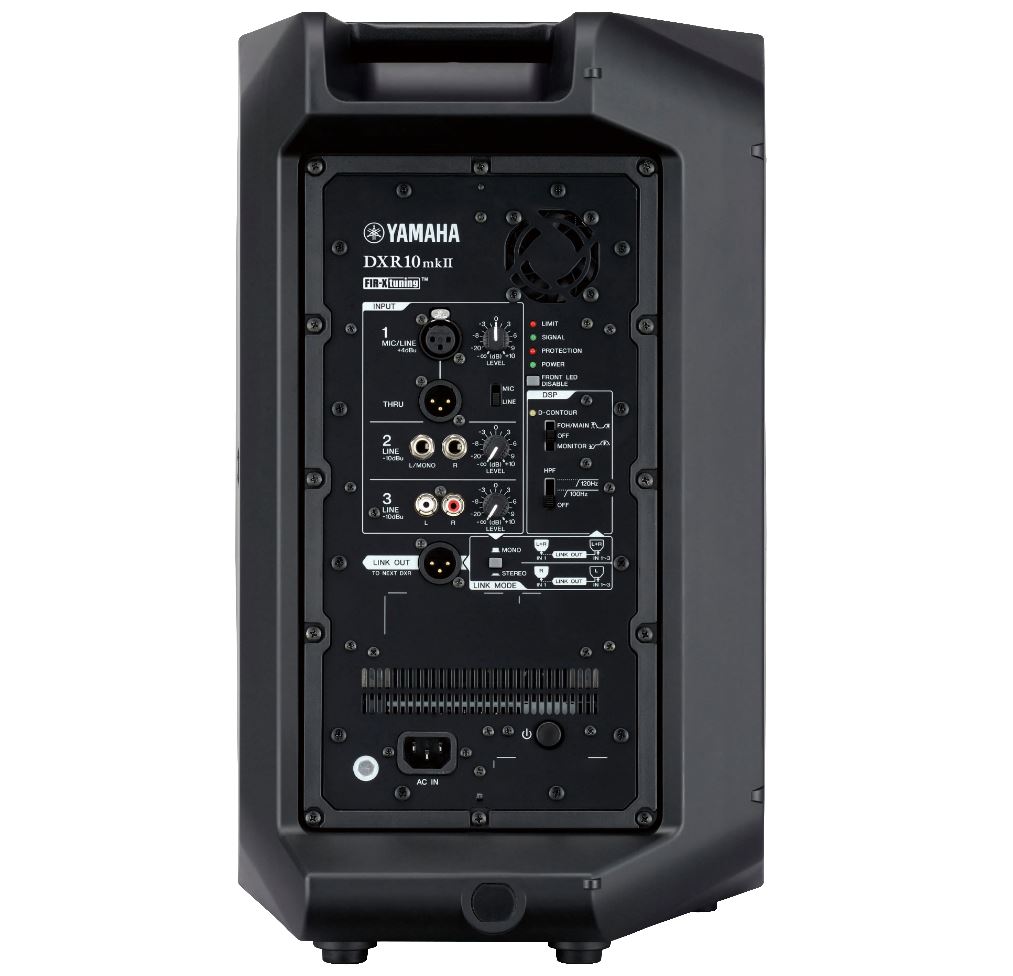

Функция интеллектуального микширования / сквозного подключения: Каждый канал имеет индивидуальную регулировку громкости, позволяя микшировать три раздельных источника звука. Разъем THRU передает входной сигнал с первого канала (Channel 1), а LINK OUT отправляет смикшированный сигнал на все каналы; такая схема идеальна для сквозного подключения или для передачи сигнала в другую точку. Разъем LINK OUT очень полезен для создания компактной системы SR в паре с другой акустической системой DXR, а режим LINK MODE позволяет оперативно переключаться между конфигурациями «стерео» и «двойное моно».

Надежные и компактные корпуса из полимерного материала

Корпуса моделей серии DXR mkII выполнены из прочного нерезонирующего АБС-пластика и призваны гасить вибрации, вызываемые высоким уровнем выходной мощности. Таким образом, снижается уровень искажений и достигается высокое качество звука. Корпуса, проверенные в условиях реальной эксплуатации, имеют прочную стальную решетку, закрывающую излучатели, и эргономичные алюминиевые рукоятки для переноски, благодаря которым значительно повышается надежность и портативность систем.

Симметричная конструкция корпуса, позволяющая использовать его в мониторном комплексе «зеркального» вида

Конструкция корпуса моделей DXR15mkII и DXR12mkII позволяет располагать их зеркально друг к другу, создавая симметричное и более широкое звуковое поле, удобное для исполнителя. Использование в качестве мониторов на сцене в любом из вариантов — с балансной конфигурацией «двойное моно» или как стереомониторинг — позволит значительно расширить ваши возможности на сцене.

Возможность установки на штангу под углом в двух вариантах

В зависимости от площадки, звуковая картина может пострадать от низких потолков или других факторов, не позволяющих создать четкий, сбалансированный микс и значительно мешающих зрительскому восприятию. Крепления для монтажа на стойку моделей DXR mkII имеют два варианта установки — под углом 0° и 7°, — позволяя направить акустическую энергию в сторону от отражающих поверхностей и по направлению к аудитории.

Крепления для стандартных рым-болтов и дополнительные U-образные скобы

Акустические системы серии DXR mkII имеют крепления для подвесного монтажа с использованием стандартных рым-болтов*. Если требуется большая универсальность, дополнительные U-образные кронштейны позволяют быстро устанавливать системы в горизонтальных и вертикальных конфигурациях.

*Рым-болты в комплект не входят.

Технические характеристики

Наименование	DXR10mkII
Партномер	VCC4950
Тип акустических систем	10-дюймовая двухполосная акустическая система с подключением по схеме Bi-amp и фазоинвертором.
Частотный диапазон (-10дБ)	56 Гц–20 кГц
Номинальное покрытие	Высота  90o  По вертикали  60o
Компоненты	НЧ  Диаметр: 10-дюймовый конусообразный диффузор; звуковая катушка: 2 дюйма; магнит: ферритовый  ВЧ  Диафрагма: 1,75 дюйма; тип: 1-дюймовый компрессионный динамик рупорного типа; магнит: неодимовый
Кроссовер	FIR-X tuning™ (КИХ-фильтр с линейной фазовой характеристикой)
Выходная мощность	Динамическая мощность: 1100 Вт (НЧ: 950 Вт, ВЧ: 150 Вт) / Номинальная мощность: 700 Вт (НЧ: 600 Вт, ВЧ: 100 Вт)
Макс. ровень звукового давления (1 м. о оси)	Уровень звукового давления 132 дБ
Входы/Выходы	INPUT: XLR-3-31 x1, INPUT2: TRS x2, INPUT3: RCA PIN x 2, THRU: XLR3-32 x 1 (параллельно с INPUT1), LINK OUT: XLR x 1
Процессоры	D-CONTOUR: FOH/MAIN, MONITOR, OFF
Требования к питанию	100 В–240 В, 50 Гц/60 Гц
Потребляемая мощность	90 Вт
Оборудование для монтажа и подвешивания	Сверху x2, сзади x1 (для рым-болтов M8 x 15 мм)
Гнездо для стойки	35 мм, два варианта (угол 0 или 7 градусов)
Размеры (Ш х В х Г), мм	305 мм х 502 мм х 310 мм
Вес без упаковки	13,9 кг
Аксессуары	UB-DXR10 (U-образный кронштейн)
Прочее	Материал: АБС (матовая отделка, черный цвет)
