Описание
Новая серия видео микшеров в линейки профессионального оборудования от TELEVIEW.
Появление этой серии продиктовано появлением новых технологических приемов и функций, которые де — факто стали стандартными для всех современных видео микшеров.
Конструкция микшера предусматривает установку дополнительных модулей, расширяющих его функциональные возможности. Это позволяет адаптировать его под широкий круг задач, не переплачивая за невостребованные функции.

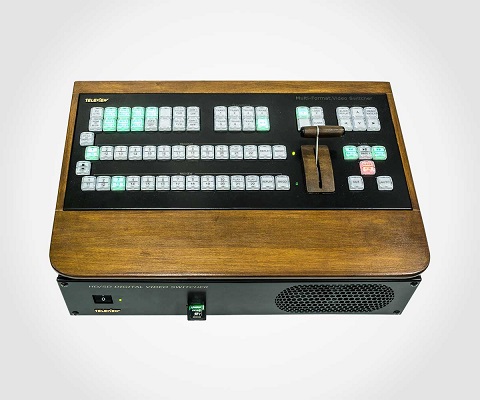

Конструктивно видеомикшер выполнен в характерном для профессионального применения виде — раздельно блок процессора и пульт управления, которые соединяются между собой одним кабелем. Это позволяет устанавливать видеомикшер в стойку, что, в свою очередь, обеспечивает стабильный тепловой режим и упрощает техническое обслуживание.
В базовом блоке размещается аппаратная часть обработки видео и звуковых сигналов, а пульт управления, формирующий команды дистанционного управления базовым блоком, подключается к базовому блоку кабелем.
Размер базового блока — РЭК 2U, с возможностью установки в стандартную стойку 19”. К этому блоку подключаются все сигнальные, управляющие и питающие кабеля.

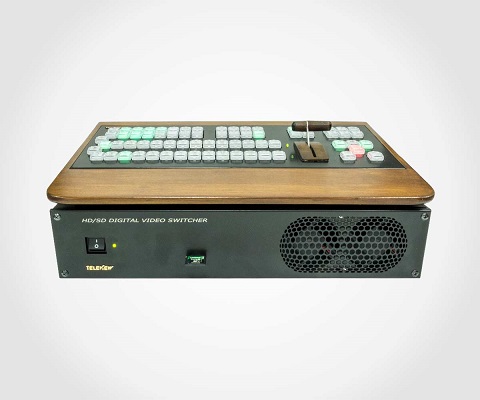

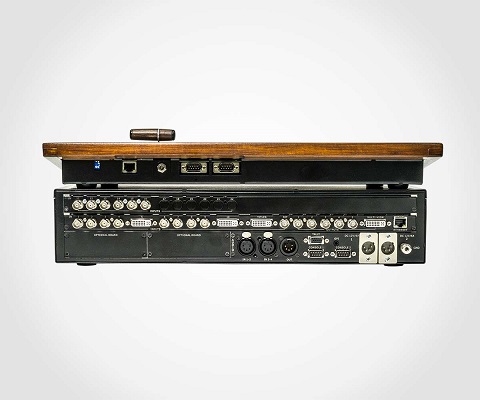

На лицевой панели имеется выключатель сетевого питания с индикацией и слот для SD карточки. На задней панели — все разъемы входов, выходов, управления и питания.
Особенности
- Видео обработка 10-bit, 4:2:2 цифровая компонентная.
- Аудио обработка 20 bit (для SD) и 24 bit (для HD). Кадровые синхронизаторы по каждому входу.
- Эффекты PiP- 2 канала (6 предустановок, максимальное количество окон — 6).
- Chroma Key — 2 независимых канала с автоматической настройкой.
- Видеоплейры на SD карте — 2 независимых канала на правах источников — со своим управлением с пульта.
- Внешние титры (два типа наложения):
- ”Fill and Key” — HD SDI входы, назначаемые.
- “TitleMaster“ — титры с непосредственным подключением к HDMI (DVI-D) входу компьютера. Программа от TELEVIEW профессиональных титров, в том числе и специализированных – спорт (хоккей/футбол/волейбол и т.п.), новости, шоу.
- Логотипы: — Два логотипа независимо накладываемых на программный выход.
- Часы эфирные и служебные (на экране мультискрина).
- Разнообразные переходы: CUT, AUTO, T-Bar, MIX, WIPE.
- Анимированные STINGER переходы между входами.
- Неподвижные изображения (заставки, фон и т. д.) — от 24 до 72, в зависимости от комплектации;
- Мультискрин с режимами работы- 4К и 1080i (отдельный DVI-D разъем).
- TALLY выход
- GPI вход
- Экранное меню оперативных настроек на экране мультискрина.
- Пользовательские настройки от ПК.
- Переназначение кнопок пульта (XPT).
- На любой выход микшера можно набрать программу, превью, мультискрин и любой вход.
- Программный выход может быть «Logo Free», «Logo+Titles Free», без титров и лого для постмонтажа.
- Встроенный датчик температуры.
- Возможно управление и настройки микшера от компьютера по Ethernet (программа в комплекте).
- Обновление аппаратного программного обеспечение осуществляется по Ethernet.
- Отдельный вход внешней синхронизации (BNC разъем).
- Размеры базового блока: 440x 220x 88мм (RACK 2U), Питание +12 В, 7А
- Размеры панели управления:440x 220×44 мм, ~2.4кг
- Корпус базового блока выполнен из металла и оснащен практически бесшумными вентиляторами.
- Пульт управления. Выполнен в металлическом корпусе, оснащен профессиональными кнопками с подсветкой, цифровым манипулятором T-Bar. Подключается к микшеру по интерфейсу RS232 и Ethernet.
- Возможность подключения второй аппаратной или программной панели управления.
Дополнительно, при заказе, имеется возможность:
- Расширить количество входов с 16 до 22.
- Расширить количество выходов с 6 до 12.
- Установить двухканальную систему видеоповторов «Replay System».
- Установить кодер интернет вещания «Encoder H264».
- Приобрести Резервный БП. Дополнительный блок питания подключается параллельно основному.
- Приобрести систему «Single Cable Cameras System», работа которой интегрирована с микшером DSC10xx.
- Приобрести систему беспроводного TALLY (беспроводные лампы).
Бесплатно от TELEVIEW:
- Быстрое включение (~5 секунд);
- SD Card на 16GB со стартовым набором эффектов и слайдов;
- Программное обеспечение “DSC Switcher Control Panel”, “DSC SwitcherUtilities”, ”Title Master”, ”SDCardManager HD” и “Playout HMDI”.
Характеристики
Характеристики
Видеовходы:
-14 x 3G HD/SD SDI*, 14 BNC разъемов;
— 2 x HDMI*, 2 DVI-D разъема;
— 1 x HDMI*, 1 DVI-D разъем, титры от PC;
— 1 x CVBS, 1 BNC разъем — вход внешней синхронизации
(PAL сигнал черного поля или 3 уровневый сигнал синхронизации).
Видеовыходы:
5 х 3G HD/SD SDI (BNC)*
1 х HDMI (DVI-D);*
* Все видео входы и выходы с поддержкой вложенного звука.
Аналоговые Аудио Входы для работы с внешним аудио микшером: — 2 стерео балансных (2 x XLR 5 -конт. разъемы).
Аналоговые Аудио Выходы: — 1 стерео балансный (1x XLR 5- контактный разъем).
Работа с видеосигналами разных форматов и стандартов:
По входу: — HD SDI — 1080p 50;
— HD SDI — 1080p 25;
— HD SDI — 1080i 50;
— HD SDI — 720p 50;
— SD — 576i 50 (формат 4/3 или 16/9),
— CVBS (формат 4/3 и 16/9) (4 входа на каждом из дополнительных входных модулей).
По выходу: — HD — 1080p 50;
— HD — 1080i 50;
— SD — 576i 50(формат 4/3 или 16/9)
