На двух RF DVB-C выходах формируется два пакета программ (в среднем 6 — 10 ТВ программ на каждой несущей) в формате DVB-C в диапазоне 36-900 МГц с выходом на 1 ВЧ F-разъем. Есть встроенная функция трансляции заранее записанного на SD Flash карту ДЕМО канала (в качестве SD или HD) , который затем мультиплексируется с итоговым выходным потоком .Работает с сигналами 3D, HD и SD. IP выход может применяться для транспортировки сформированного пакета программ через IP сеть , для обеспечения возможности контроля на ПК. Устройство может быть использованно для организации ИНФОКАНАЛА в кабельной сети или в гостиничных ТВ сетях.
Описание

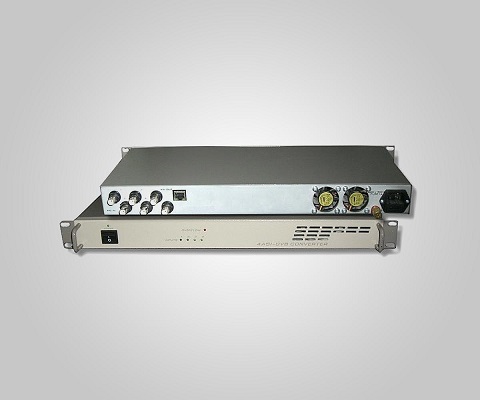

Процессор является многофункциональным устройством для многоканального цифрового телевизионного вещания по кабельным сетям. Решает большинство технических задач, стоящих перед кабельным оператором при формировании головной станции:
• Формирует групповой спектр до 2 пакетов программ в формате DVB- C на 2 частотах ( в диапазоне 36-900 МГц (диапазон частот вещания в кабельной сети) с выходом на 1 ВЧ разъем.
• Возможно использование Процессора совместно с оборудованием аналоговой кабельной сети с одновременным вещанием в одной сети как аналогового, так и цифрового сигнала.
• Обеспечивает работу как с каналами SD (Standard Definition), так и HD (High Definition), т. е. высокого разрешения 1920Х1080i в стандарте H.264 ).
• Обеспечивает установку опции бюджетной системы условного доступа DVCrypt. С количеством абонентов до 98 тыс. абонентов.
• В качестве абонентских приемных устройств используются приемники цифрового кабельного телевещания DVB-C (SD или HD), обеспечивающие поддержку DVCrypt, в случае использование системы условного доступа, а также стандартные приемники и телевизоры с CI интерфейсом с недорогими САМ модулями.
• Обеспечивает поддержку сервисов EPG, OTA ,LCN
• Встроенный проигрыватель на SD HC Flash карте. (на правах пятого входа ремультиплексора)
• Имеет IP выход для транспортировки одного из пакетов в IP сеть или возможность контроля одного пакета выбираемого из входных или входных потоков на ПК.
• Поставляемая по принципу «как есть» бесплатная программа M2 Ts Inspector дает возможность использовать процессор как анализатор потока, позволяющий записать поток, используя IP выход процессора в файл, а также просмотреть наличие ошибок в потоке. При необходимости доработки этой программы под специфические требования, предоставляются необходимые для этого материалы.
Таким образом, одно такое устройство позволяет организовать небольшую телевизионную кабельную сеть приблизительно на 15 программ, заменяя собой 2 ремультиплексора, 2 Скремблера, 2 DVB-C Модулятора, 2 UP- конвертора и, вдобавок, дает возможность организовать систему мониторинга каналов на ПК (и даже анализа потоков!).
Технические характеристики
Входы: 5 ASI (BNC).
Номинальный уровень входа ASI: 0.8V+/- 10%.
Скорость входного потока до 100мбит/сек.
Выходы: RF F типа .
Скорость выходного потока до 100мбит/сек.
Выход IP: поддерживаемые протоколы RTP, RTP+, UDP.
Управление: RJ45 ethernet 100мбит/сек.
Питание: 220В+_20%.
Потребляемая мощность: <30Вт
Размеры: 19«, 1U 480*45*180 мм,
Вес: 3,5 кг.
Основные Функции
• Ремультиплексирование 5 входных цифровых потоков — формирование от 1 до 2 пакетов программ, в зависимости от конфигурации.
• Скремблировние DVCrypt,
• EPG, OTA, Функция «сетевого поиска», с возможностью ручного редактирования NIT та-
блицы, с возможность поддержки в сетевом поиске изделий сторонних производителей.
• Индикация наличия 8 входных ASI сигналов на каждом из 8 входов и OVERFLOW по каж-
дому из Remux.
• Регулируемые символьная скорость и уровень ВЧ сигнала на выходе.
• Возможность быстрой замены устройства в системе без пересканирования.
• Итерфейс связи с ПК Ethernet 100 T-base.
• Выбор типа модуляции QAM 32/64/128/256
• IP выход: Поддерживаются протоколы RTP, UDP, RTP+, что обеспечивает возможность
доставки сформированного пакета программ по сети Ethernet к аппаратуре
телевизионного IP вещания.
• IP выход дает возможность осуществления визуального контроля входных и выходные
потоков Процессора, с помощью бесплатной программы анализатора M2TsInspector.
• IP выход позволяет записать поток на ПК для его дальнейшего анализа.
• Имеется возможность дистанционного обновления ПО аппаратного обеспечения.
• Обеспечивается поддержка вещания в форматах MPEG-2, MPEG-4/AVC, HD/SD и 3D.
• Пользователь имеет возможность установки частот выходных RF сигналов с точностью,
определяемой цифровым синтезатором.
Процессор с помощью программы настройки DVB_Setting,входящей в DVCrypt, позволяет включать,необходимое количество несущих.
Имеется возможность установить группу из 1 или 2 несущих в диапазоне от 36 до 900 Мгц. Перестройка поднесущих возможна в пределах 48МГц (смотри примечание) На рис.3 и 4 показаны примеры установки спектров.
