Многофункциональный конвертер-ремультиплексер для преобразования восьми цифровых потоков ASI в два RF сигнала формата DVB-T в диапазоне 36-850 МГц с выходом на 1 ВЧ разъем. Регулируемый уровень ВЧ сигнала на выходе. IP выход для транспортировки одного из пакетов в IP сеть или возможность контроля одного пакета выбираемого из входных или входных потоков на ПК (протоколы RTP, UDP, RTP+). Два ASI выхода для каскадирования. Работа с SD/HD. Встроенный плеер видеороликов с карты — позволяет создавать свой собственный инфоканал или рекламный канал с цикличным воспроизведением клипов. Поддерживается EPG, NIT, OTA.
Описание
Процессор является многофункциональным устройством для многоканального цифрового телевизионного вещания в DVB-T. Решает большинство технических задач, стоящих перед оператором при формировании головной станции.
• Формирует групповой спектр до 2 пакетов программ в формате DVB-T на 2 частотах ( в диапазоне 36-850 МГц с выходом на 1 ВЧ разъем.
• Обеспечивает работу как с каналами SD (Standard Definition), так и HD (High Definition), т. е. высокого разрешения 1920Х1080i в стандарте MPEG4/H.264 ).
• Обеспечивает установку опции бюджетной системы условного доступа DVCrypt. С количеством абонентов до 100000 тыс. абонентов,
• В качестве абонентских приемных устройств используются приемники цифрового DVB-T телевещания DVB-T (SD или HD).обеспечивающие поддержку DVCrypt в случае использование системы условного доступа, а также стандартные приемники и телевизоры с CI интерфейсом с недорогими САМ модулями.
• Обеспечивает поддержку сервисов EPG, OTA ,LCN
• Имеет IP выход для транспортировки одного из пакетов в IP сеть или возможность
контроля одного пакета выбираемого из входных или входных потоков на ПК.
• Поставляемая по принципу «как есть» бесплатная программа DvCryptTsMonitor дает возможность использовать процессор как анализатор потока, позволяющий записать поток, используя IP выход Процессора в файл, а также просмотреть наличие ошибок в потоке. При необходимости доработки этой программы под специфические требова- ния, предоставляются необходимые для этого материалы.
Таким образом, одно такое устройство позволяет организовать телевизионное вещание в DVB-T приблизительно на 10-15 программ, заменяя собой 2 ремультиплексора, 2 Скремблера, 2 DVB-T Модулятора, 2 UP- конвертора и, вдобавок, дает возможность организовать систему мониторинга каналов на ПК (и даже анализа потоков!).

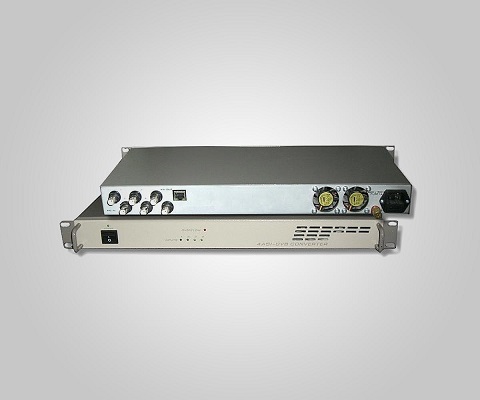

Процессор имеет моноблочную конструкцию размером блока — РЭК 1U с возможно- стью установки в стандартную стойку 19«.
Содержит основную плату со входными и выходными разъемами, блок питания и плату индикации на лицевой панели.
Основные Функции
• Ремультиплексирование 8 входных цифровых потоков — формирование от 1 до 2 пакетов программ, в зависимости от конфигурации.
• Скремблировние DVCrypt,
• EPG, OTA, Функция «сетевого поиска», с возможностью ручного редактирования NIT таблицы, с возможность поддержки в сетевом поиске изделий сторонних производителей.
• Индикация наличия 8 входных ASI сигналов на каждом из 8 входов и OVERFLOW по каждому из Remux.
• Регулируемый уровень ВЧ сигнала на выходе.
• Возможность быстрой замены устройства в системе без пересканирования.
• Итерфейс связи с ПК Ethernet 100 T-base.
• IP выход: Поддерживаются протоколы RTP, UDP, RTP+, что обеспечивает возможность доставки сформированного пакета программ по сети Ethernet к аппаратуре телевизионного IP вещания.
• IP выход дает возможность осуществления визуального контроля входных и выходные потоков Процессора, с помощью бесплатной программы анализатора DvCryptTsMonitor.
• IP выход позволяет записать ASI поток на ПК для его дальнейшего анализа.
• Имеется возможность дистанционного обновления ПО аппаратного обеспечения.
• Обеспечивается поддержка вещания в форматах MPEG-2, MPEG-4/AVC, HD/SD и 3D.
• Пользователь имеет возможность установки частот выходных RF сигналов с точностью, определяемой цифровым синтезатором.
Технические характеристики
Входы ASI — 8(BNC)
Выход ASI — 2(BNC)
Модуляция — QPSK/QAM16/QAM64
Выход RF — 1(F)
Диапазон частот — 36-850 МГц- регулируемый
Выход IP — 1(RJ45)
IFFT — 2K
DELTA — 1/4,1/8,1/16,1/32
FEC — 1/2,2/3,3/4,5/6,7/8
Регулировка вых. уровня RF — 100 дб/мкВ / -10дб/ мкВ
Питание — ~220В+_20%
Потребляемая мощность не более — 18Вт
Размеры — 480*45*180 мм
Вес — 3,5 кг
