Видеомикшер Roland V-160HD

Roland Professional анонсировало V-160HD Streaming Video Switcher, многоканальный HD-видеомикшер со встроенными возможностями потоковой передачи. Разработанный для гибридного производства, V-160HD позволяет пользователям подключаться к живой аудитории в формате Full HD с широким набором функций ввода-вывода HDMI и SDI и одновременно осуществлять потоковую передачу на любую популярную веб-платформу через USB-C. V-160HD также оснащен восьмиуровневым движком видеоэффектов, 40-канальным цифровым аудиомикшером, встроенным управлением камерой PTZ, управлением метками и инструментами автоматизации живых выступлений, которые упрощают сложные производственные задачи.

V-160HD имеет восемь источников HDMI и восемь источников SDI, которые можно микшировать в формате Full HD, даже с несовпадающими частотами кадров и цветовыми пространствами. На четырех входах HDMI предусмотрены встроенные скейлеры для беспроблемного взаимодействия с компьютерами, планшетами, смартфонами, игровыми консолями и устаревшими устройствами 4:3. Всего семь выходов - три HDMI, три SDI и один USB-C - доступны для питания программных дисплеев, дополнительных мониторов, многовидовых дисплеев производителей, программного обеспечения для потоковой передачи, рекордеров и многого другого.

V-160HD позволяет одному оператору выполнять несколько функций одним нажатием. 30 предустановленных ячеек памяти и движок эффектов работают вместе для плавного изменения сцены, включая синхронизацию перехода всех слоев композиции на выходе программы. 100 макросов позволяют одним касанием управлять сложными списками действий, которые могут включать переключение, включение / выключение DSK, настройки микширования звука, движения камеры PTZ и многое другое.

Максимальная гибридизация

В V-160HD органично сочетаются надежность аппаратного устройства, исключительно важная для безупречной работы в формате реального времени, с возможностями прямой потоковой трансляции, которые свойственны для компьютерно-ориентированных систем. В то время как рабочие процессы программного формата подходят только для онлайн-мероприятий, V-160HD предлагает профессиональные функции, необходимые как для персональных, так и потоковых приложений живых гибридных мероприятий, а также возможность адаптировать информационное наполнение согласно составу конкретной аудитории.

• Сигнальная обработка по запросу ― проблемы, такие как перегрузка ЦПУ компьютера, латентность и задержка вывода на экраны живой аудитории, теперь уже в прошлом.
  • Поддержка коммутации с использованием стандартных разъемов, таких как SDI, HDMI, XLR и USB-C, позволяющая отказаться от приобретения дорогостоящего дополнительного оборудования и от процессов конвертации.
  • Полнофункциональный интерфейс, реализующий простое управление силами одного оператора.
  • Пресеты, макросы и усовершенствованные возможности секвенсирования, позволяющие решать сложные задачи переключения сигналов с помощью одного прикосновения.

Коммутация посредством HDMI и SDI

V-160HD поддерживает HDMI для подключения обычных аудио-/видео- устройств, а также SDI для подключения оборудования с использованием длинных кабелей и камер стандарта Hi-End. Можно формировать микс без стыков восьми источников HDMI и восьми источников SDI в формате Full HD даже в случае работы с различными частотами кадров и цветовыми пространствами. А встроенные схемы масштабирования на четырех входах обеспечивают простоту интеграции в систему предоставляемых клиентами источников сигнала, таких как компьютеры, планшеты, смартфоны, игровые приставки и устаревшие устройства формата 4:3.

Передача сигнала на несколько приемников

Коммутатор V-160HD, благодаря семи свободно назначаемым выходам, включая три SDI, три HDMI и один USB-C, превращается в высококлассную матрицу управления потоками видео. Можно одновременно раздавать сигналы на основной и вспомогательный мониторы, мультиэкранные дисплеи и живую аудиторию вместе с необработанным сигналом для записи.

Мгновенный вызов настроек

Сформированные пользователем конфигурации настроек V-160HD можно сохранять и вызывать с помощью всего лишь нескольких нажатий на кнопку.

• Тридцать ячеек памяти с пресетами и мощный движок управления композиционными эффектами обеспечивают абсолютно плавное переключение между сценами, а также точную синхронизацию перехода между всеми слоями эффектов на программном выходе.
• С помощью 100 макросов можно создавать и запускать воспроизведение списков событий со сложной структурой, включая переключение, включение/выключение DSK, вызов настроек микширования аудио, управление перемещением камер PTZ и многое другое.

Для дальнейшей оптимизации рабочего процесса предлагается бесплатное управляющее ПО для macOS, Windows и iPad для настройки и предварительного мониторинга материала перед выпуском его в эфир с использованием большого графического интерфейса.

Автоматизация в одно касание

Переработанный секвенсер V-160HD расширяет функциональные возможности по использованию пресетов и макросов, предусматривая простоту и точность переключения потоков силами одного оператора. На каждый из 1000 шагов секвенсера можно записывать и пресеты, и макросы. Просто запрограммируйте заранее требуемую секвенцию и переходите в нужный момент к следующему шагу, нажимая на кнопку Next. С помощью мощного секвенсера V-160HD вы решите задачу проведения самого сложного мероприятия без каких бы то ни было проблем.

Мощный процессор видеоэффектов

Без видеоэффектов и графики создать привлекающую потребителя продукцию практически невозможно. Процессор эффектов V-160HD поддерживает создание восьмиуровневых композиций, которые можно выводить через основной и вспомогательный выходы, так что аудитория от недостатка интересного контента страдать не будет. А благодаря четырем окнам эффекта "картинка в картинке", эффектам замещения, 16 статичным изображениям с поддержкой прозрачной картинки PNG и другим опциям вы сможете удовлетворить любые запросы ваших клиентов. Например:

Слои 1 и 2: начните с микшируемого в реальном времени фонового видео.

Слои 3 ― 6: добавьте четыре слоя "картинка в картинке" или эффекты замещения по цвету/яркости.

Слои 7 и 8: добавьте два слоя наложения (DSK) с поддержкой заливки и замещения.

Прямая потоковая трансляция

В V-160HD используется такая же технология связи, что и для веб-камер*. Это позволяет транслировать потоковое видео различных мероприятий на аудиторию по всему миру с частотой смены кадров 30/60 в формате Full HD**. Достаточно просто скоммутировать выход USB-C с компьютером и запустить потоковую трансляцию на Zoom, Microsoft Teams, YouTube, Facebook Live или любой другой платформе, предусматривающей использование в качестве источника веб-камеры. Никаких драйверов устанавливать не потребуется, подключайтесь и работайте.
*Поддерживаются класс USB-видео (UVC) и класс аудио USB (UAC).
**Поддерживаются форматы YUV2 (некомпрессированный) и Motion JPEG (компрессированный).

Идеальный звук

V-160HD комплектуется 40-канальным цифровым аудиомикшером студийного класса, который позволяет микшировать сигналы всех 16 видеовходов, USB-C, а также микрофонов и источников сигналов линейного уровня, коммутируемых через два балансных комбо-разъема XLR и стереовходы RCA. Для приема беспроводного аудио с мобильных устройств предусмотрена поддержка Bluetooth. Кроме того, имеется обширная библиотека эффектов, с помощью которых можно довести звук до совершенства и оперативно решить часто возникающие проблемы, такие как нарушение синхронизации аудио и видео и фоновые шумы.

Расширенная поддержка камер PTZ

Роботизированные камеры PTZ (панорама-наклон-масштабирование) позволяют отказаться от использования нескольких видеооператоров, обеспечивая превосходное покрытие студийного качества при вещании. А благодаря компактным размерам их можно разместить практически незаметно. V-160HD поддерживает прямой выбор камер Canon, JVC, Panasonic, Sony, PTZOptics, Avoni и VISCA-совместимых PTZ LAN. Используйте устройства различных производителей, работая с 16 камерами PTZ одновременно.

Полнофункциональное управление

Превосходный видеокоммутатор для гибридных мероприятий обеспечивает все необходимое для управления: порт LAN, Bluetooth, USB, RS-232, Tally/GPIO, а также поддерживает подключение ножного контроллера и не только.

• С помощью специального программного приложения для дистанционного управления можно превратить iPad в сенсорный контроллер.
• Совершенствуйте рабочий процесс за счет использования бесплатного ПО дистанционного управления (RCS) для macOS и Windows.
• Подключите одинарный или двойной ножной переключатель компании BOSS для управления более чем 100 командами видеокоммутатора
• Запускайте/останавливайте устройства записи Atomos по HDMI
• Настраивайте индикатор Tally через Smart Tally компании Roland или разъем, расположенный на тыльной панели устройства
• Интегрируйте устройство в инсталляционные системы, оборудованные разъемами RS-232 и TALLY/GPIO DB-sub.

Программное приложение для дистанционного управления V-160HD с помощью iPad

С помощью специального программного приложения для дистанционного управления можно превратить iPad в сенсорный контроллер V-160HD. Оно позволяет запускать выполнение наиболее важных функций, использовать экранные фейдеры для микширования аудиосигналов, быстро редактировать настройки и создавать до 30 сцен для внесения оперативных корректировок. Ожидается в ближайшее время.

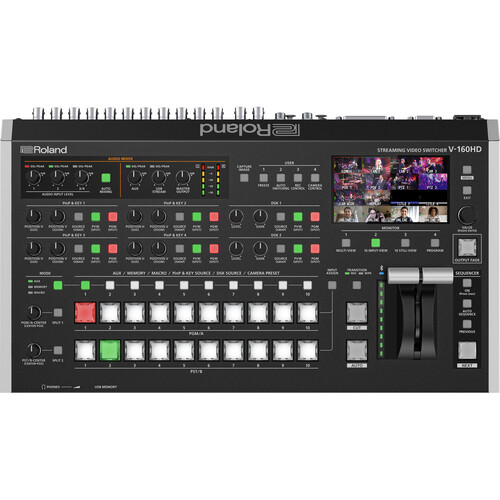

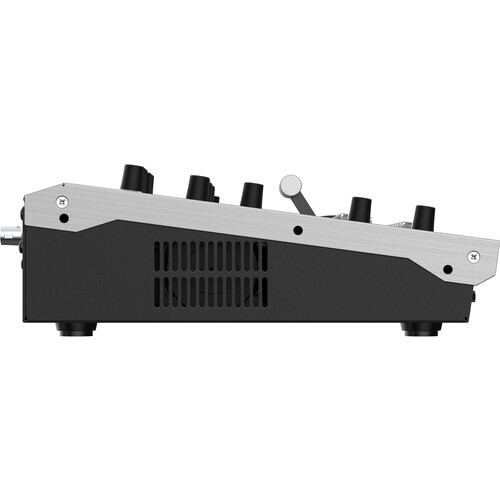

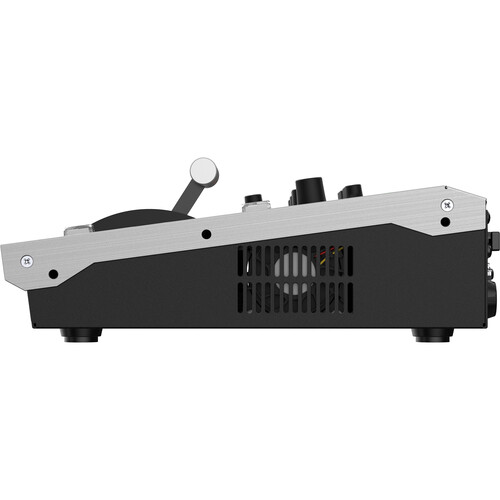

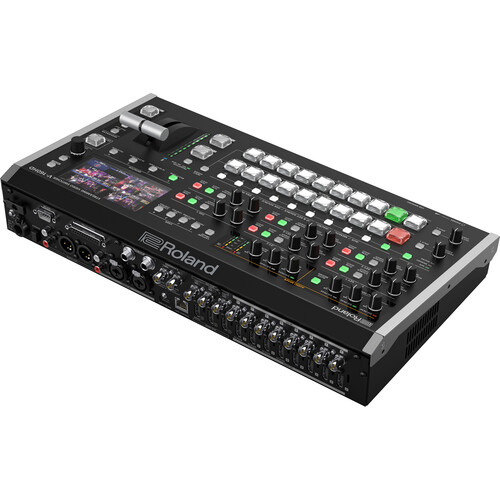

Дизайн Панели

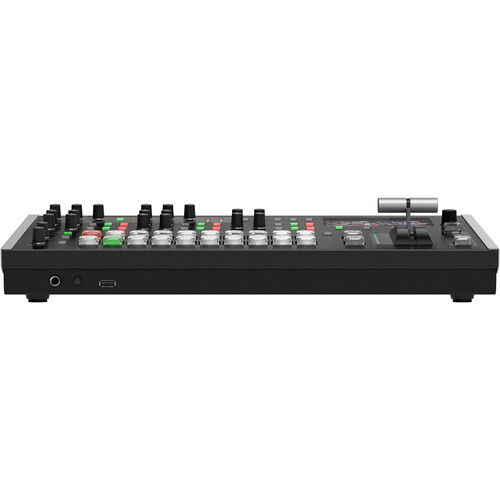

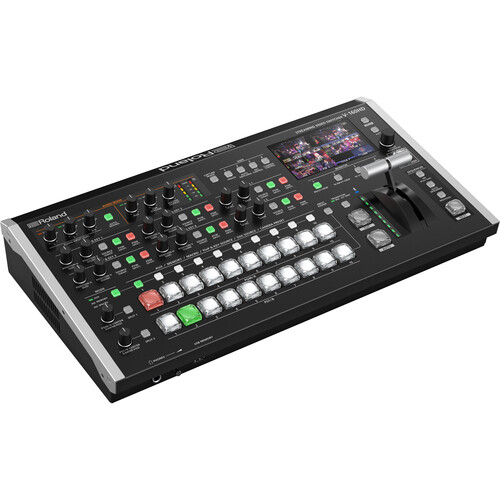

Лицевая Сторона

Технические характеристики:

Video

Video Processing

4:2:2 (Y/Pb/Pr), 8-bit

Input Connectors

HDMI IN 1--4: HDMI type A x 4
* HDCP Supported

HDMI IN 5--8: HDMI type A x 4
* HDCP Supported
* Multi-format Supported

SDI IN 1--8: BNC type x 8
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

Output Connectors

HDMI OUT 1--3: HDMI type A x 3
* HDCP Supported

SDI OUT 1--3: BNC type x 3
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

USB STREAM: USB Type-C (TM)

PREIVEW: HDMI type A

Input Formats

HDMI IN 1--4, SDI IN 1--8
720/59.94p *1, *3
720/50p *1, *4
1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 SYSTEM FORMAT = 720p
*2 SYSTEM FORMAT = 1080i or 1080p
*3 FRAME RATE = 59.94 Hz
*4 FRAME RATE = 50 Hz

HDMI IN 5--8
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
VGA (640×480/60Hz), SVGA (800×600/60Hz), XGA (1024×768/60Hz)
WXGA (1280×800/60Hz), SXGA (1280×1024/60Hz)
FWXGA (1366×768/60Hz), SXGA+ (1400×1050/60Hz)
UXGA (1600×1200/60Hz), WUXGA (1920×1200/60Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 FRAME RATE = 59.94 Hz
*2 FRAME RATE = 50 Hz

Still Image:
Bitmap File (.bmp) Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
PNG File (.png) Maximum 1920 x 1080 pixels, 24-bit color
JPG File (.jpg) Maximum 1920 x 1080 pixels, 24-bit color
* It can be stored up to 16 files in the internal memory.
* It can be exported in the USB memory.
* PNG alpha channel supported.

Output Formats

HDMI OUT 1--2, SDI OUT 1--3:
720/59.94p *1, *4
720/60p *1, *5
720/50p *1, *6
1080/59.94i *2, *4
1080/60i *2, *5
1080/50i *2, *6
1080/59.94p *3, *4
1080/60p *3, *5
1080/50p *3, *6
*1 SYSTEM FORMAT = 720p
*2 SYSTEM FORMAT = 1080i
*3 SYSTEM FORMAT = 1080p
*4 FRAME RATE = 59.94 Hz
*5 FRAME RATE = 60 Hz
*6 FRAME RATE = 50 Hz

HDMI OUT 3:
1080/59.94p *1
1080/60p *2
1080/50p *3
*1 FRAME RATE = 59.94 Hz
*2 FRAME RATE = 60 Hz
*3 FRAME RATE = 50 Hz

SUSB STREAM:
1080/59.94p, 720/59.94p, 640×480/59.94p ※1
1080/29.97p, 720/29.97p, 640×480/29.97p ※2
1080/50p, 720/50p, 640×480/50p ※3
1080/25p, 720/25p､640×480/25p ※4
*Uncompressed format (YUV2) and Compressed format (Motion JPEG) supported.
*1 FRAME RATE(USB OUT) = 59.94 Hz
*2 FRAME RATE(USB OUT) = 29.97Hz
*3 FRAME RATE(USB OUT) = 50Hz
*4 FRAME RATE(USB OUT) = 25Hz

Video Effects

Transition: CUT, MIX (DISSOLVE/FAM/NAM), WIPE (8 types), SPLIT (2 types)
Composition: PinP x 4 (SQUARE, CIRCLE, DIAMOND), Keyer x 4 (Luminance Key, Chroma Key), DSK x 2 (Luminance Key, Chroma Key, Alpha Key, External Key)
Others: Flip horizontal, Flip vertical, Still Image Capture, Still Image Playback, Output fade (Audio, Video: WHITE or BLACK), Test pattern output

Audio

Audio Processing

Sampling rate: 24 bits/48 kHz

Audio formats

USB STREAM (input/output): Linear PCM, 24 bits/48 kHz, 2ch
Bluetooth (input): Linear PCM, 24 bits/48 kHz, 2ch
HDMI IN: Linear PCM, 24 bits/48 kHz, 2ch
HDMI OUT: Linear PCM, 24 bits/48 kHz, 8ch
SDI IN: Linear PCM, 24 bits/48 kHz, 2ch (Conforms to SMPTE 299M)
SDI OUT: Linear PCM, 24 bits/48 kHz, 8ch (Conforms to SMPTE 299M)

Input Connectors

Analog:
AUDIO IN 1--2: Combo type (XLR, 1/4-inch TRS phone), phantom power DC 48 V (unloaded maximum), 14 mA (maximum load)
AUDIO IN 3/L, 4/R: RCA phono type

Digital:
USB STREAM: USB Type-C (TM)
Bluetooth
HDMI IN 1--8: HDMI type A x 8
SDI IN 1--8: BNC type x 8

Output Connectors

Analog:
AUDIO OUT: XLR type
AUDIO OUT: RCA phono type
PHONES: Stereo 1/4-inch phone type

Digital:
USB STREAM: USB Type-C (TM)
HDMI OUT 1--3: HDMI type A x 3
SDI OUT 1--3: BNC type x 3

Input Level

AUDIO IN 1, 2: -60--+4 dBu (Maximum: +24 dBu)
AUDIO IN 3/L, 4/R: -10 dBu (Maximum: +10 dBu)

Input Impedance

AUDIO IN 1, 2: 9.4 k ohms (ANALOG GAIN 0<24 dBu), 74.4 k ohms (ANALOG GAIN ≧24dBu)
AUDIO IN 3/L, 4/R: 47 k ohms

Output Level

AUDIO OUT (XLR): +4 dBu (Maximum: +24 dBu)
AUDIO OUT (RCA): -10 dBu (Maximum: +10 dBu)
PHONES: 92 mW + 92 mW (32 ohms)

Output Impedance

AUDIO OUT (XLR): 600 ohms
AUDIO OUT (RCA): 1 k ohm
PHONES: 10 ohms

Audio Effects

Auto Mixing, Delay, Reverb, High pass filter, Echo canceller, Anti-feedback, Noise gate, De-esser, Compressor, Equalizer, Voice changer
Multi-band compressor, Limiter, Test tone output

Others

Other Connectors

USB MEMORY: USB A type (for USB flash drive)
USB STREAM: USB Type-C (TM) (for remote control from PC and iPad)
Bluetooth: for remote control from iPad
CTL/EXP:1/4-inch TRS phone type (for remote control from foot switch and expression pedal)
TALLY/GPIO: DB-25 type (Female)(Tally/GPO: 16, GPI: 8)
RS-232: DB-9 type (Male) (for Remote Control)
LAN CONTROL: RJ45 100BASE-TX (for Remote Control)
Reference IN/THRU: BNC type * Black Burst (Sync to frames), Bi-Level, Tri-Level

Other Functions

Preset Memory (30 types)
Macro Control (100 types)
Sequencer Control
Panel lock function
EDID Emulator
Auto Switching
Auto Input Detect
Smart Tally
Remote Camera Control
Rec Control

Bluetooth

Ver 4.2
Profile Support: A2DP (Audio), GATT (MIDI over Bluetooth Low Energy)
Codec: SBC (Support to the content protection of the SCMS-T method)

Display

4.3 inches TFT Color LCD: 480 x 272 dots

Power Supply

AC adaptor

Current Draw

2.5 A

Power Consumption

55 W

Operation Temperature

+0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit

Dimensions

437 (W) x 253 (D) x 103 (H) mm
17-1/4 (W) x 10 (D) x 4-1/16 (H) inches

480 (W) x 253 (D) x 103 (H) mm
18-15/16 (W) x 10 (D) x 4-1/16 (H) inches
* When rack mount angles are fitted.

Weight (excluding AC adaptor)

3.9 kg
8 lbs 10 oz

Accessories

Startup Guide
Leaflet "USING THE UNIT SAFELY"
AC adaptor
Power cord
Rack-mount angle x 2
Rack-mount angle mounting screw x 6

Options (sold separately)

Footswitch: BOSS FS-5U, FS-6, FS-7
Expression Pedal: EV-5, BOSS FV-500L, FV-500H

* 0 dBu = 0.775 Vrms
* This product is a Class A digital device under FCC part 15.
