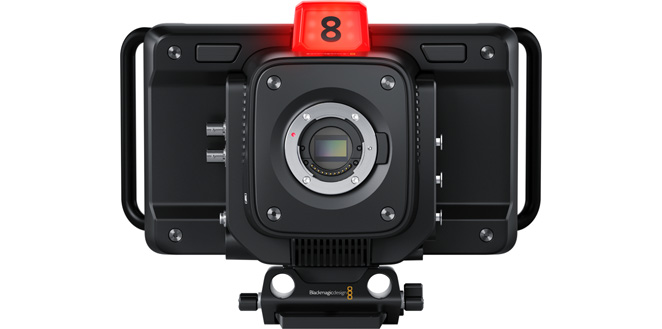

Видеокамера Blackmagic Studio Camera 4K Pro

Blackmagic Studio Camera 4K Pro Предназначенная для компоновки с SDI-микшерами в профессиональной среде, модель Blackmagic Studio Camera 4K Pro оснащена разъемами 12G-SDI и 10G Ethernet. Интерфейсы 12G-SDI служат для вывода изображения и передачи обратного программного потока вместе с командами управления, голосовыми сообщениями и Tally-индикацией. Кроме того, есть HDMI-выход с поддержкой функций контроля, а порт 10G Ethernet позволяет использовать одно кабельное соединение для всех нужд как гораздо более доступную альтернативу инфраструктуре по стандарту SMPTE.

Две модели на выбор

Blackmagic Studio Camera 4K Plus
Предназначенная для работы в паре с микшером ATEM Mini, модель имеет 4K-сенсор, ISO до 25 600, MFT-байонет, HDMI-выход, 7‑дюймовый ЖК-дисплей с блендой, инструмент цветокоррекции и запись на USB.

Blackmagic Studio Camera 4K Pro
Предназначенная для работы с SDI- и HDMI-микшерами, в дополнение к функционалу модели Plus эта камера имеет интерфейсы 12G‑SDI и XLR, более яркий HDR-дисплей, разъем интерком-связи и порт 10G Ethernet IP.

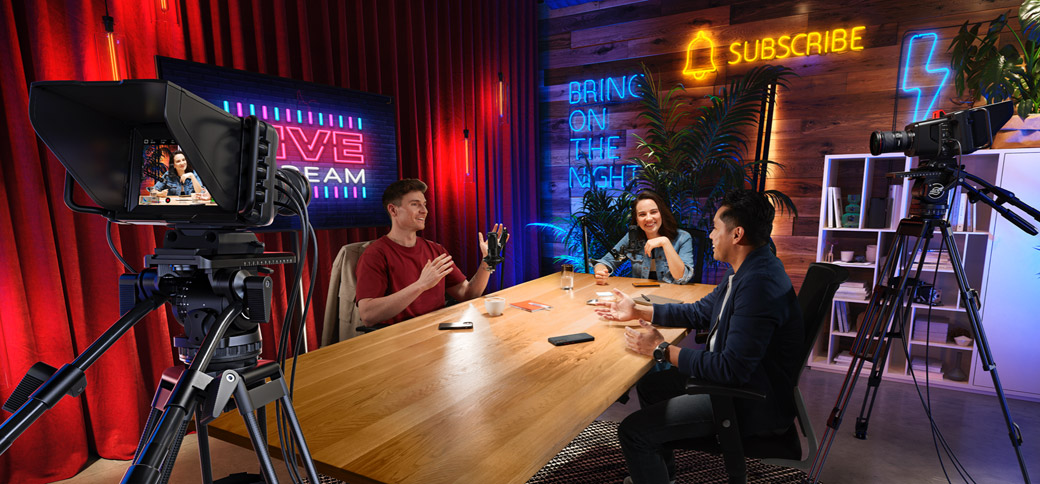

Линейка для работы в эфире
Хотя новые модели предназначены для студийного производства, их можно использовать не только с эфирными микшерами. Линейка Studio позволяет вести запись в Blackmagic RAW на USB-диски, а большой 7‑дюймовый видоискатель превосходно подходит для съемки ток-шоу, телевизионного контента, новостей, спортивных передач, образовательных программ, презентаций и даже свадебных церемоний. Яркий дисплей с боковыми ручками, сенсорный экран и аппаратные органы управления обеспечивают комфортную работу в течение длительного времени. Кроме того, камера имеет легкий вес, что делает ее идеальным решением для проектов с частой сменой локаций и материалом разного характера.

Студийная камера с новым дизайном
Крупные вещательные компании используют дорогую и громоздкую съемочную технику, которая в одном корпусе объединяет камеру и видоискатель. Линейка Blackmagic Studio сохраняет в себе преимущества удобной конфигурации, но при этом отличается компактными размерами. Ее модели выполнены из поликарбоната с армированием углеродным волокном. Наличие крупного 7-дюймового дисплея облегчает кадрирование, сенсорный экран дает доступ к настройкам, а круглые ручки позволяют регулировать яркость, контраст и выделение контуров. Дополнительно предусмотрено крепление с монтажной панелью для быстрой установки на штатив.

Качественная съемка при слабом освещении
На камерах высокого класса параметр ISO определяет чувствительность матрицы к свету. Модели линейки Blackmagic Studio дают возможность работать не только при естественном освещении, но и ночью. Усиление от -12 дБ (ISO 100) до +36 дБ (ISO 25 600) позволяет получать кадры с низким уровнем цифрового шума и зернистости при сохранении всего динамического диапазона сенсора. Основная базовая настройка ISO 400 предназначена для обычной съемки в павильоне, тогда как ISO 3200 идеально подходит для затемненных мест. Нужное значение задается самим оператором или в удаленном режиме с видеомикшера (через SDI либо по протоколу управления через порт Ethernet).

Эфирное изображение кинематографического уровня
Сочетание 4K-сенсора и цветокодировки 5-го поколения дает возможность использовать такие же технологии, как на цифровых кинокамерах. Это позволяет получать эфирное изображение кинематографического качества, а встроенный инструмент первичной цветокоррекции, доступный в удаленном режиме с видеомикшера, поднимает его на следующий уровень. Благодаря динамическому диапазону в 13 ступеней области тени и света приобретают дополнительную интенсивность, что делает такой материал идеальным для грейдинга. Матрица с разрешением 4096 x 2160 превосходно подходит для проектов в HD и Ultra HD. Все модели поддерживают кадровую частоту от 23,98 fps до 60 fps.

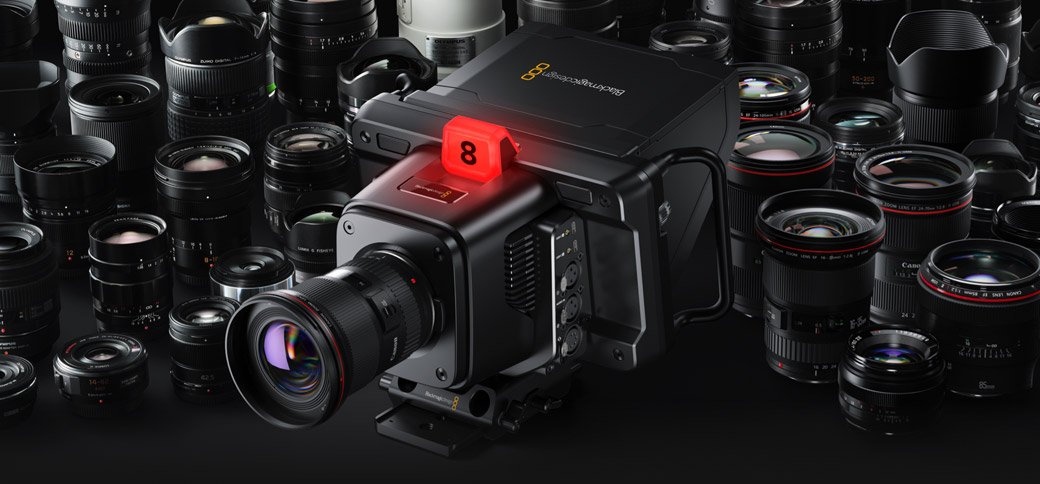

Работа с доступными фотообъективами

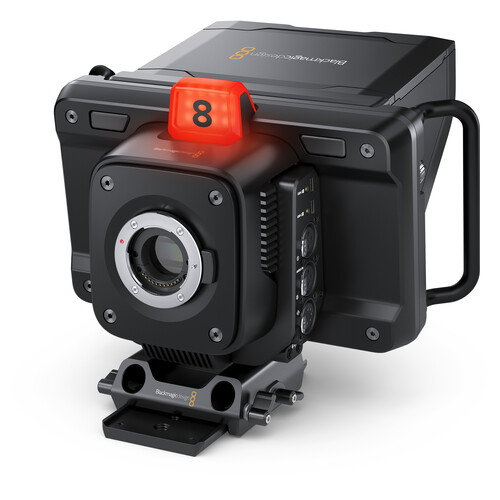

Модели линейки Blackmagic Studio Camera оснащаются MFT-креплением, совместимым с широким рядом фотооптики. Предназначенная для создания снимков высокого разрешения, она обеспечивает превосходное качество изображения, причем ею можно управлять удаленно благодаря наличию активного байонета. Кроме того, предусмотрена установка дополнительных аксессуаров, позволяющих контролировать фокус и зум со штативных рукояток по аналогии с тем, как делают при использовании крупной съемочной техники. За счет этого устраняется дрожание корпуса при выполнении регулировки, и кадрирование проходит в комфортном режиме. У оператора возникает такое же чувство, как при работе с дорогим вещательным B4-объективом!

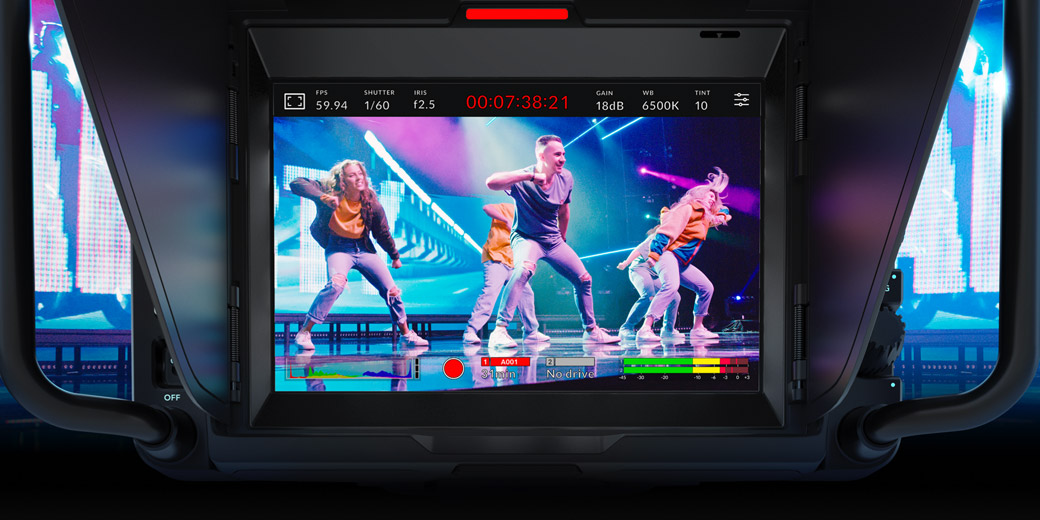

Большой 7‑дюймовый видоискатель
Видоискатель высокого разрешения имеет диагональ 7 дюймов и существенно облегчает кадрирование. На модели Pro предусмотрен яркий HDR-дисплей, который обеспечивает комфортную работу при солнечном свете. Его можно использовать для вывода параметров записи и состояния, гистограммы и уровней сигнала, выделения контуров и отображения рамок, а также применения 3D LUT-таблиц, когда нужно просмотреть материал в заданной цветовой гамме. Кроме того, сенсорный экран служит для обращения к меню и загрузки конфигурации параметров под разные проекты. В комплект поставки входит бленда, предохраняющая камеру во время транспортировки и совместимая с аналогичным аксессуаром для Blackmagic Studio Viewfinder.

Аппаратное и программное управление

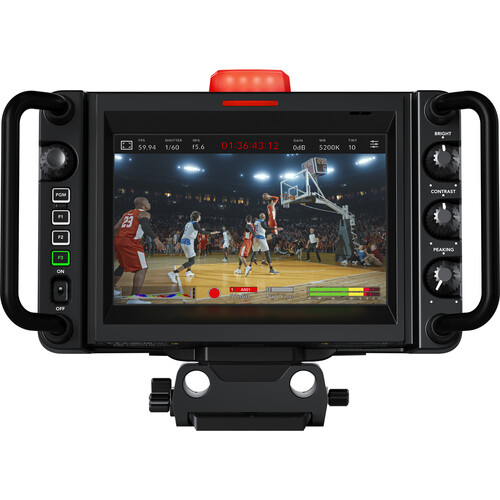

Модели линейки Blackmagic Studio Camera имеют аппаратные и программные органы управления. Круглые ручки с правой стороны корпуса служат для регулировки яркости и контраста, а также выделения контуров, что позволяет точно настроить детализацию в областях света и добиться идеальной фокусировки при зуммировании. С помощью меню три функциональные кнопки слева можно назначить для работы с различными функциями, такими как зебра, условный цвет и LUT-таблицы. Сенсорный экран обеспечивает вывод на дисплей наиболее важной информации во время съемки, выбор нужных параметров и их индивидуальной конфигурации.

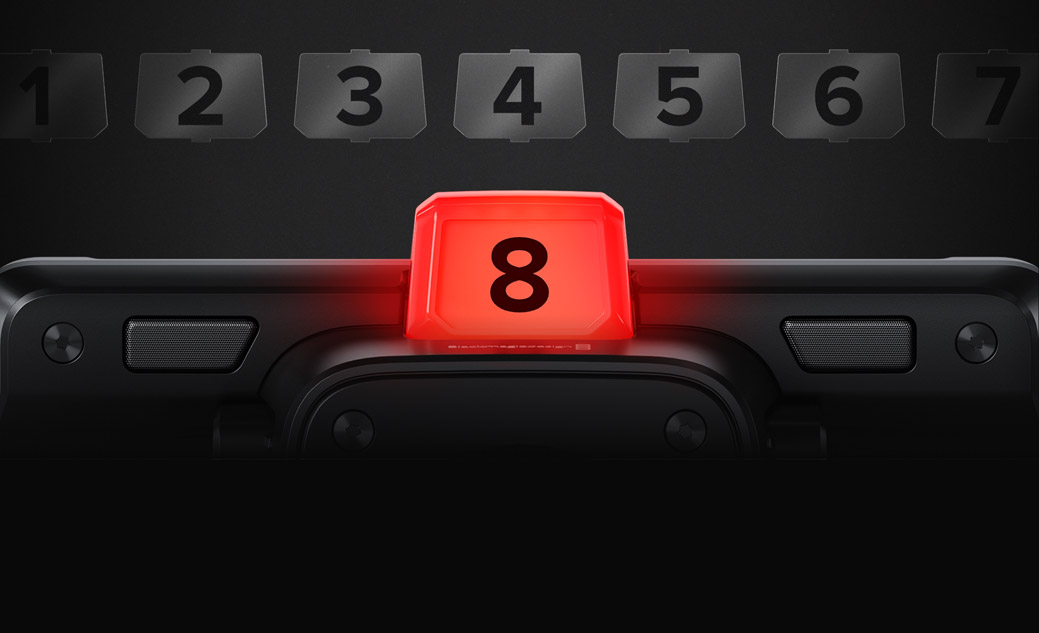

Встроенный индикатор состояния
Большой индикатор загорается красным цветом при передаче изображения в эфир, зеленым — при предварительном просмотре материала и оранжевым — во время записи отдельной копии. В комплект поставки входят прозрачные таблички с номерами, которые облегчают идентификацию техники на расстоянии до нескольких метров. Модели линейки Blackmagic Studio поддерживают прием Tally-сигнала, поступающего с видеомикшеров ATEM (через SDI) и ATEM Mini (через HDMI). Благодаря этому режиссер передачи может переключаться между различными ракурсами, а операторы получают информацию о статусе своей камеры с обратным программным SDI-потоком. Такая конфигурация устраняет потребность в сложной кабельной разводке.

Двусторонняя связь с режиссером

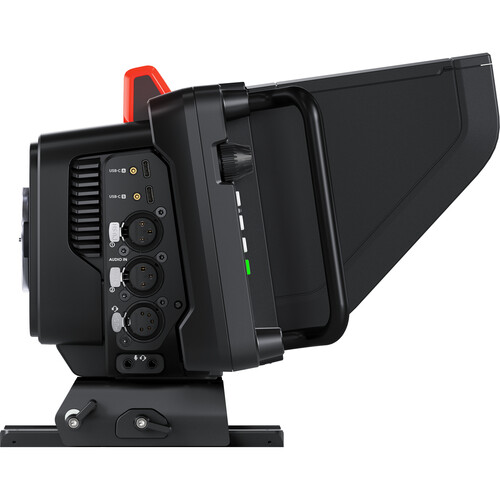

В отличие от бытовой съемочной техники, модель Blackmagic Studio Camera 4K Pro имеет SDI-интерфейсы и 5-контактный XLR-разъем на боковой поверхности корпуса для подключения стандартной гарнитуры вещательного класса. Это позволяет режиссеру передачи установить двустороннюю связь с операторами, чтобы координировать их действия в реальном времени и управлять выбором того или иного ракурса. Голосовые сообщения передаются с использованием каналов 15 и 16 в SDI-соединении между камерой и видеомикшером и в обратном программном сигнале. Таким образом, любое SDI-устройство со встроенным звуком может работать как интерком-система.

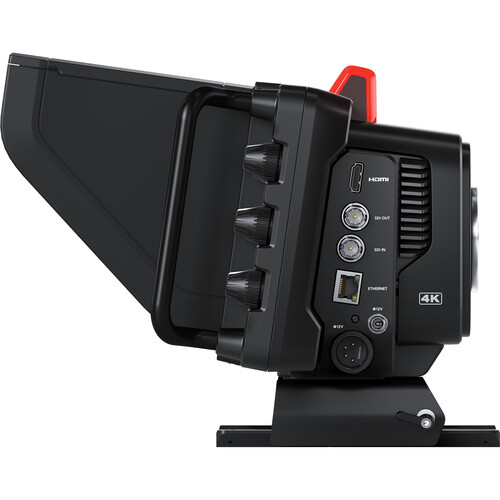

Разъемы вещательного класса
Камеры линейки Studio имеют большое количество разъемов для подключения к бытовому и вещательному оборудованию: HDMI с поддержкой двусторонней связи, команд управления и запуска записи при работе с микшерами ATEM Mini, гнезда под наушники и микрофоны плюс два порта USB-C. На Blackmagic Studio Camera 4K Pro предусмотрены интерфейсы 12G-SDI и 10G BASE-T Ethernet, а также XLR для голосовых сообщений и ввода балансного звука. Разъем 10G Ethernet служит для передачи видео, Tally-индикации, интерком-потока и питания по одному соединению. Такая структура процесса аналогична требованиям к оптоволокну по стандарту SMPTE, однако для нее достаточно медного кабеля категории 6A.

Четыре способа подключения
Модели линейки Studio можно подключать к другой технике разными способами. Для работы в паре с микшерами ATEM Mini они оснащены HDMI-выходом, который поддерживает индикацию состояния, удаленное управление и запуск записи. На Blackmagic Studio 4K Pro предусмотрены два интерфейса 12G-SDI для совместимости с оборудованием класса ATEM Constellation: один обеспечивает вывод изображения, другой — прием обратного программного сигнала вместе с Tally, голосовыми сообщениями и командами ДУ. Кроме того, есть порт 10G Ethernet для передачи видео и всех остальных потоков, а также питания камеры по одному кабелю категории Cat6A.

Подключение через HDMI
Используя HDMI-выход, камеру можно подключить к видеомикшеру ATEM Mini. Дополнительно этот разъем обеспечивает передачу Tally-индикации, команд управления цветокоррекцией и запуск записи.

Подключение через SDI
Модель с SDI-интерфейсом обеспечивает передачу изображения, Tally-индикации, команд управления и прием обратного SDI-потока для двусторонней связи между камерой и любым SDI-микшером линейки ATEM.

Подключение через Ethernet
Порт 10G Ethernet обеспечивает питание и передачу всех сигналов (изображение, обратный программный поток, Tally-индикация, интерком-связь и команды управления) по одному медному кабелю категории 6A.

Подключение через USB
Благодаря большому экрану камера позволяет легко выполнять кадрирование и вести съемку без микшера с сохранением материала в кодеке Blackmagic RAW на USB-накопитель.

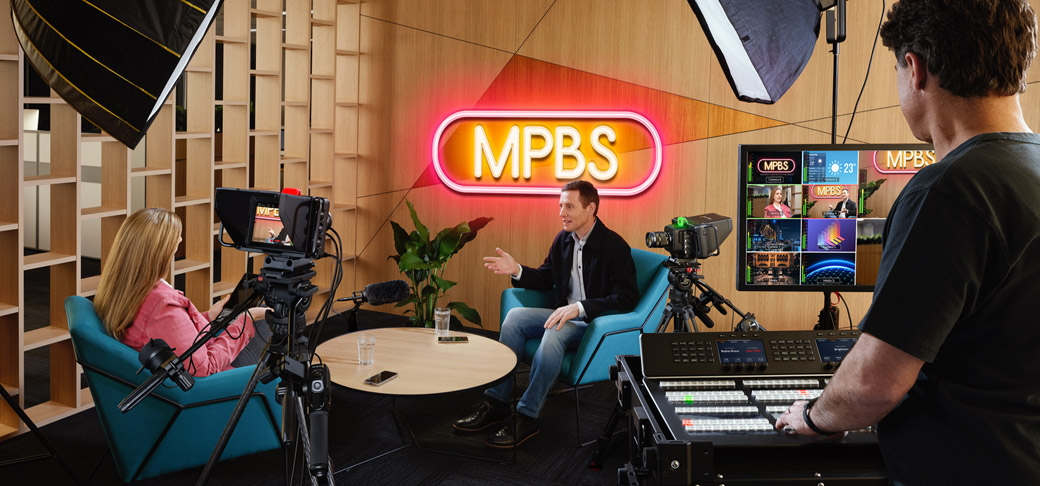

Управление камерами через SDI
Все видеомикшеры ATEM компании Blackmagic Design поддерживают протокол управления по SDI-интерфейсу, для чего передают соответствующие команды через свой программный SDI-выход обратно на всю съемочную технику в используемой конфигурации. Это позволяет в удаленном режиме выполнять цветокоррекцию, менять настройки объектива и отображать индикацию состояния — достаточно просто выбрать номер нужной камеры. Модели линейки Blackmagic Studio можно контролировать в том числе с ATEM Mini, потому что HDMI-разъем имеет канал связи для обмена служебной информацией между двумя устройствами. В результате у оператора освобождается время, чтобы полностью сосредоточиться на своей работе.

Доступная альтернатива стандарту SMPTE
Модель Blackmagic Studio 4K Pro позволяет соединить несколько единиц оборудования посредством одного Ethernet-кабеля. Обычно в инфраструктуре с традиционной вещательной техникой применяют дорогостоящее оптоволокно по стандарту SMPTE. На Blackmagic Studio 4K Pro есть встроенный порт 10G Ethernet, который представляет собой более доступную альтернативу. С его помощью осуществляется управление камерой, питание, передача программного и обратного потоков, сообщений двусторонней связи и Tally-сигналов. Студийный конвертер Blackmagic выполняет преобразование материала, поступающего на видеомикшер, и обеспечивает снабжение энергией, что исключает необходимость подключения к электрической розетке.

Порт USB для аксессуаров
Модели линейки Blackmagic Studio оснащены высокоскоростным разъемом USB-C, который позволяет сохранять видео напрямую на внешние диски и подключать различные аксессуары. Благодаря этому камеры способны записывать 12-битные файлы в кодеке Blackmagic RAW для дальнейшего монтажа и грейдинга, причем накопитель можно сразу установить на рабочем компьютере. Дополнительно через порт USB доступно подключение периферийных устройств кадрирования и зуммирования для полного управления объективом, а также снабжение питанием телефона и носителей информации.

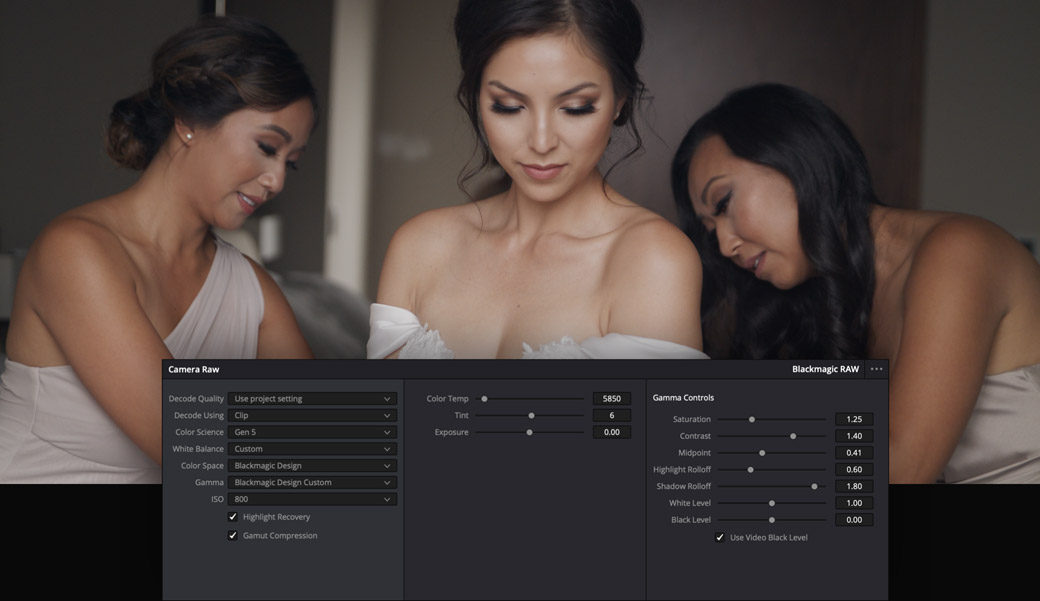

Качество записи в Blackmagic RAW
Blackmagic RAW — принципиально новый кодек, позволяющий в полном объеме сохранять исходную информацию с сенсора камеры. Многие форматы (например, H.264) используют значительную компрессию, добавляя цифровой шум и артефакты, при этом первоначальные данные с матрицы теряются навсегда. Blackmagic RAW генерирует реалистичное изображение с непревзойденной детализацией и цветопередачей на всех этапах производства. Так как параметры съемки фиксируются в метаданных, настройки ISO, баланса белого и экспозиции можно изменить позднее в приложении DaVinci Resolve. Файлы имеют небольшой размер, и их обработка выполняется исключительно быстро. Только Blackmagic RAW сочетает в себе подобные преимущества!

Встроенные микрофоны
Модели линейки Blackmagic Studio оснащены интегрированными микрофонами, что значительно ускоряет рабочий процесс. Они обладают устойчивостью к ударам и ветру, поэтому звук отличного качества можно получить в любых условиях. Благодаря размещению по краям экрана разделение стереоканалов выполняется гораздо лучше, чем на обычной видеокамере. Дополнительно предусмотрены разъемы 3,5 мм для подключения наушников и профессиональной аудиотехники. Версия Pro также имеет входы XLR и встроенный динамик для прослушивания обратного программного сигнала.

Высокое качество аудио
Обычно микрофоны размещают рядом со съемочной техникой, и модель Pro оснащена самой лучшей системой записи звука, что особенно важно при удаленной работе. Двухканальные XLR-входы поддерживают линейный сигнал +24 dBu и снабжены предусилителями со сверхнизким значением шума и фантомным питанием 48 В, а показатель эквивалентного входного шума составляет -131 дБВ(A). Кроме того, два аналого-цифровых конвертера с широким динамическим диапазоном 117 дБ обеспечивают высокое качество, необходимое профессионалам. Таким образом, интерфейс камеры имеет даже более низкий уровень шума, чем внешнее оборудование, подключенное через XLR.

Операционная система Blackmagic
Платформа Blackmagic отвечает всем самым современным требованиям и обеспечивает удобный доступ к функционалу. С ее помощью легко выполнять нужную регулировку и включать камеру практически мгновенно. Расположение органов управления и меню такое же, как на других моделях Blackmagic Design, поэтому быстро оперировать всей съемочной техникой на площадке не составит никакого труда. Продуманный интерфейс позволяет простым касанием менять настройки, добавлять метаданные и отображать состояние записи. Дополнительно предусмотрены экранные инструменты фокусировки и экспозиции, поддержка трехмерных LUT-таблиц, вывод HDR-материала, ввод метаданных, передача тайм-кода и сохранение в Blackmagic RAW.

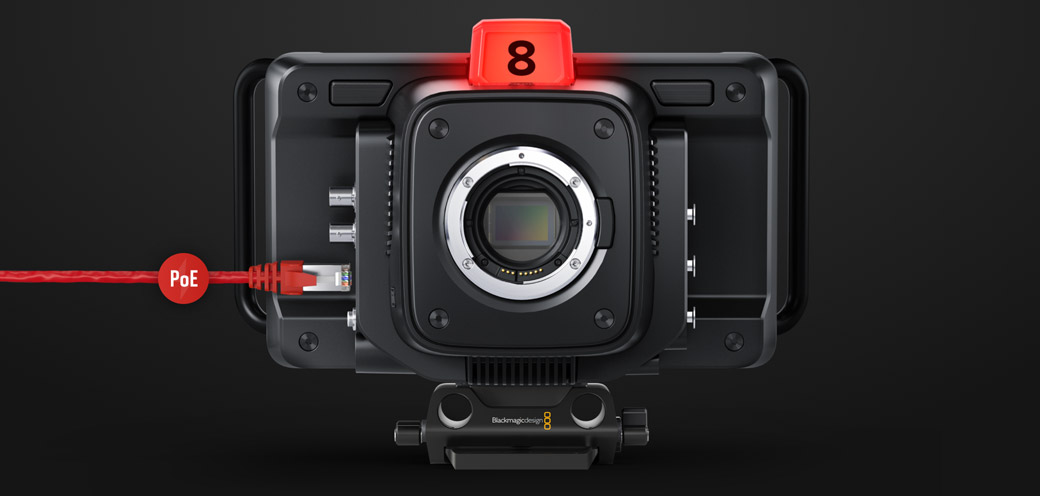

Питание через адаптер или 10G Ethernet
Все модели линейки Blackmagic Studio имеют несколько вариантов подключения к сети. Они оснащены разъемом 12 В постоянного тока с защитой от случайного отсоединения и универсальным блоком питания с пятью различными переходниками для использования в разных странах мира. Кроме того, на Blackmagic Studio Camera 4K Pro и установленные аксессуары предусмотрена подача энергии по Ethernet-кабелю. Благодаря поддержке PoE на Blackmagic Studio Converter нет необходимости подключать оборудование к электрическим розеткам. Такой вариант будет особенно удобен при работе в мобильных условиях.

Дополнительные аксессуары
Настройка фокуса и зума
Благодаря этим аксессуарам доступные по цене фотообъективы становятся настоящей профессиональной оптикой. Они оснащены разъемами USB-C, поэтому совместимы с любой моделью линейки Blackmagic Studio 4K. Каждое устройство имеет два соответствующих порта, поэтому их легко объединить друг с другом, а затем подключить к камере с помощью одного USB-соединения. Удобный дизайн позволяет оператору исключительно точно управлять объективом и выполнять кадрирование, не меняя положения рук. С помощью индивидуальной настройки кнопки можно использовать для назначения самых разных функций. В комплект также входит оснащение для установки данных аксессуаров на рукоятки штатива.

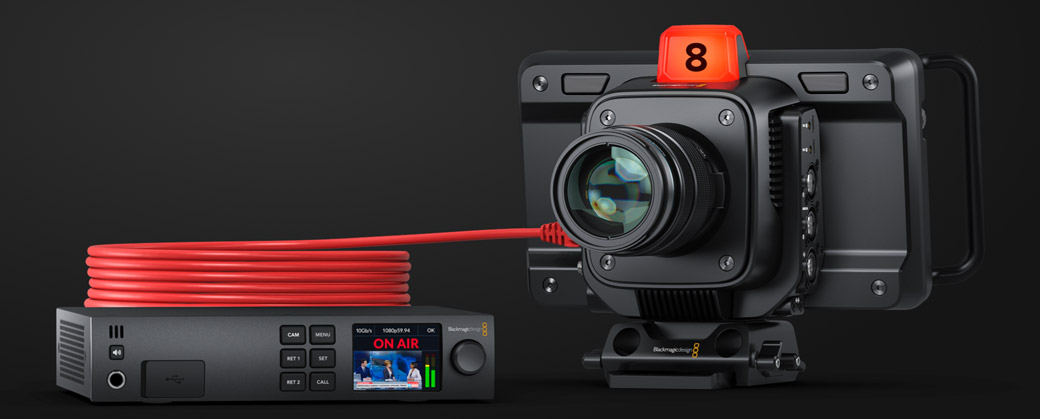

Blackmagic Studio Converter
Порт 10G Ethernet на модели Pro позволяет передавать по одному кабелю видео с камеры и обратное программное изображение, тайм-код, опорный сигнал и Tally-индикацию, голосовые сообщения и команды управления. Подобная конфигурация имеет преимущества оптоволокна по стандарту SMPTE, однако за счет медного Ethernet-кабеля она существенно дешевле. Для приема всех потоков используется студийный конвертер Blackmagic линейки Fiber, который также обеспечивает энергоснабжение съемочной техники, поэтому при работе необязательно находиться рядом с источником питания. Полка Blackmagic Universal Rack Shelf дает возможность установить на одно место два таких устройства.

Разъемы

Видеовход SDI

1

Видеовыходы SDI

1

Скорость передачи через SDI

1,5/3/6/12 Гбит/с

Видеовыходы HDMI 2.0

1

Ввод аналогового звука

Два аналоговых разъема XLR с переключением между микрофоном и линейным сигналом. Поддержка фантомного питания.

Один стереоразъем 3,5 мм. Может использоваться для ввода тайм-кода.

Вывод аналогового звука

Один 5-контактный разъем XLR для двусторонней связи.

Одно гнездо 3,5 мм для наушников с микрофоном под штекер TRRS.

Синхровходы

Tri-Sync или Blackburst при использовании с Blackmagic Studio Converter

Вывод звука через SDI

Два канала программного звука, встроенные в сигнал 1.5G/3G/6G/12G-SDI. Двусторонняя связь на каналах 15 и 16.

Дистанционное управление

Удаленное управление камерой через SDI, HDMI и Ethernet

Ethernet

10 Гбит/с

Подключение к компьютеру

Два порта USB Type-C 3.1 Gen 1 (до 5 Гбит/с) для записи на внешний накопитель и подключения аксессуаров фокусировки и зуммирования. Обновление программного обеспечения через порт USB-C A.

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Физические размеры
