Конверторы видеосигналов Карта захвата видео AJA Io X3

AJA Io X3

Многоканальное I/O-устройство 2K/HD/SD видео поThunderbolt 3

AJA Io X3 идеально подходит для работы с высококачественным HDR/SDR-контентом в формате до HD/2K 60p и поддерживает отраслевые видеоредакторы, а также все стриминговые приложения, такие как OBS Studio, vMix и Telestream Wirecast. За счет подключения к арбочей станции по одному кабелю Thunderbolt 3, второй разъем Thunderbolt 3 добавляет устройству гибкости, а компактный форм-фактор и бесшумный режим работы позволяет разместить AJA Io X3 съемочной площадке, в выездной студии на мероприятии или в студии пост-производства.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ AJA Io X3

• 2х порты Thunderbolt 3 USB-C для подключения к станциям Mac или PC
• Поддержка HDR через SDI и HDMI
• 4х двунаправленных разъема 3G-SDI поддерживают Single-, Dual- или Multi-рабочие процессы
• HDMI 1.4b I/O до 2K/HD p60 YCbCr 10-бит или p30 RGB 12-бит I/O
• Функция MultiViewer для отображения до 4х SDI-входов на одном референс-мониторе HDMI
• Поддержка ОС macOS Monterey и Windows 11. Совместимы с рабочими станциями Apple M1, так и с системами на базе Intel.
• Восьмиканальный аналоговый аудио ввод/вывод через DB25
• Аналоговые аудиопорты настраиваются на вход и выход
• До 16 каналов вложенного звука на каждом разъеме SDI и до 8х каналов на HDMI
• 3,5-мм аналоговый аудио разъем для наушников
• Выделенный вход опорного сигнала, TLC-вход и выход LTC
• Порт управления RS-422 для рабочих процессов с LTO
• Бесшумная работа для критически важных сред мониторинга, где требуется тишина
• Поддержка Apple Final Cut Pro, Adobe Creative Cloud, Avid Media Composer, Telestream Wirecast, OBS и других приложений
• 3-летняя гарантия AJA и ведущая в отрасли техническая поддержка

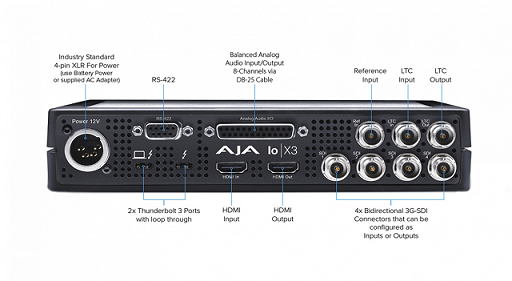

На задней панели устройства Io X3 располагаются видеоразъемы с поддержкой SD/HD/2K. Питание подается через стандартный 4-контактный разъем XLR, от DC-адаптера (поставляется в комплекте), либо от аккумулятора. Через один из двух портов Thunderbolt 3 обеспечивается подключение к хост-станции, а второй порт дает возможность подключаться к другим Thunderbolt-устройствам.

Также на задней панели представлен RS-422 для управления внешними устройствами для синхронизации. Аналоговый звук предлагается через порт DB-25, при этом все 8 каналов можно настроить на ввод или вывод. Входные и выходные порты HDMI позволяют подавать картинку на внешние просмотровые мониторы или захватывать один источник видео HDR/SDR. Вход Reference соединяет Io X3 с любым источником синхросигнала. Кроме того, присутствуют разъемы LTC для подачи или вывода тайм-кода. Четыре двунаправленных порта 3G-SDI могут быть сконфигурированы как многоканальные входы или выходы в соответствии с выбранным видеоприложением, обеспечивая невероятную гибкость в полевых условиях, при монтаже или на съемочной площадке.

HDR или High Dynamic Range обеспечивает возможность отображения более широкого и богатого диапазона цветов — более яркого белого и более глубокого и черного. Это придает вашим изображениям более «динамичный» вид и позволяет донести до вашей аудитории естественные, реалистичные цвета. Io X3 обеспечивает эту поддержку 2K и HD HDR-сигнала для HDMI- и SDI-дисплеев.

Программное обеспечение AJA Control Room и Io X3 добавляют поддержку захвата метаданных HDR из входящего сигнала SDI или HDMI. Захваченный видеофайл .mov будет иметь встроенные метаданные HDR, что позволит воспроизводить файл в исходном динамическом диапазоне. AJA Control Room и Io X3 Plus также обеспечивают автоматическое определение воспроизведения HDR. Метаданные HDR, встроенные в записанный файл .mov, считываются и используются для автоматической установки формата HDR на мониторе (мониторах), подключенном к выходам HDMI и/или SDI.

Также доступна поддержка выходных файлов .mov HDR с метаданными из файлов Adobe Premiere Pro / Adobe Media Encoder HDR.

Поддерживается встроенный 16-канальный звук SDI и 8-канальный звук HDMI, а также аналоговые аудиовходы, выходы или и то, и другое через стандартное соединение Tascam DB-25.

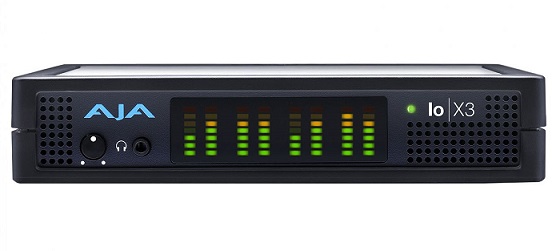

Локальный стерео мониторинг также возможен с помощью 3.5-мм разъема для наушников mini-TRS на передней панели.

Гибкий I/O аналогового звука можно настроить для многих задач за счет возможности конфигурации разъема DB-25:

• 8-канальный, 24- и 16-битный цифро-аналоговый аналоговый звук, частота дискретизации 48 кГц с использованием отраслевого стандарта 8x XLR или TRS на отводном кабеле DB-25 (кабель не входит в комплект поставки)
• Балансный аналоговый аудиовход/выход:
  • Ввод на 1-8, 1-4, или 5-8 каналах
  • Вывод на 1-8, 1-4, или 5-8 каналах

Io X3 предлагает многоканальный ввод/вывод, а выходной порт HDMI может отображать все источники на внешнем HDMI-дисплее.

Io X3 полностью совместим с программным обеспечением OBS Studio для четкого мониторинга входящего или исходящего видео через выход HDMI. OBS Studio можно настроить с помощью Io X3, чтобы упростить мониторинг с одного устройства ввода-вывода.

AJA Io X3 можно привязать к внешнему синхросигналу для интеграции в более крупные проекты или принимать/отдавать LTC, чтобы кадры, захваченные с помощью Io X3, имели правильный тайм-код. Порт REF обеспечивает эталонную синхронизацию с другими устройствами в рабочем процессе.

Порт RS-422 позволяет управлять устройством, обеспечивая максимально точный захвата кадров и наложений.

В ПО Desktop Software v16.1 и выше добавлена поддержка рабочих станций на архитектуре чипа Apple M1. Также полностью поддерживаются приложения AJA Control Room, AJA Control Panel, AJA System Test и AJA NMOS.

Io X3 и Desktop Software v16.2 поставляются с широким спектром протестированных конфигураций, которые помогут вам сделать осознанный выбор рабочей станции.

•



Техническая поддержка AJA признана одной из лучших в отрасли и доступна для всех клиентов AJA. Если вам нужна помощь в любом аспекте установки, настройки, эксплуатации Mobile I/O или у вас возникнут какие-либо технические проблемы — служба поддержки AJA поможет вам как можно скорее начать работу. На AJA Io X3 распространяется международная трехлетняя гарантия.

Характеристики:

Видеоформаты

• (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048×1080PsF 23.98, 24, 25
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080i 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
• (SD) 625i 50
• (SD) 525i 59.94

Примечание: поддержка высокой частоты кадров зависит от пропускной способности Thunderbolt и производительности системы. Не все хост-системы будут поддерживать все частоты кадров.

---

Цифрвой видеовход

• 3G-SDI, SMPTE 425
• • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
• 1.5G-SDI, SMPTE 292M
  • Single Link HD-SDI YCbCr 4:2:2 10-bit
• 270 Mbps SDI, SMPTE 259M-C
  • YCbCr 4:2:2 10-bit, 8-bit
• HDMI v1.4b
  • 30/36-bits/pixel, RGB or YUV, 2.25 Gbps
  • 2K, HD, and SD

*Поддержка глубины цвета зависит от приложения.

---

Цифрвой видеовыход

• 3G-SDI, SMPTE 425
• • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
• 1.5G-SDI, SMPTE 292M
  • Single Link HD-SDI YCbCr 4:2:2 10-bit
• 270 Mbps SDI, SMPTE 259M-C
  • YCbCr 4:2:2 10-bit, 8-bit
• HDMI v1.4b
  • 30/36-bits/pixel, RGB or YUV, 2.25 Gbps
  • 2K, HD, and SD with HFR support up to 60p (4:2:2), 10-bit

*Поддержка глубины цвета зависит от приложения.

---

HDR

• SDI: сигнализация VPID для характеристик передачи SDR/HDR
  HDMI: поддержка HDR10 — метаданные HDR Infoframe, совместимые с HDMI 2.0a/CTA-861.3
  HDMI: поддержка HLG — совместимость с HDMI 2.0b/CTA-861-G

Примечание: Поддержка HDR зависит от приложения

---

Вход цифрового звука

• 16-channel, 16 и 24-bit SMPTE-259 SDI вложенный звук, 48 kHz, синхронный
• 8-channel, 16 и 24-bit HDMI вложенный звук, 48 kHz, синхронный

---

Выход цифрового звука

• 16-channel, 16 и 24-bit SMPTE-259 SDI вложенный звук, 48 kHz, синхронный
• 8-channel, 16 и 24-bit HDMI вложенный звук, 48 kHz, синхронный

---

Вход аналогового звука

• 8-channel, 24 и 16-bit D/A аналоговый звук, 48 kHz, балансный, с использованием отраслевого стандарта 8x XLR на отводном кабеле DB-25 (кабель не входит в комплект поставки)
• +24 dBu full scale digital (0 dBFS)
• +/- 0.2 dB 20 до 20 kHz частотный ответ
• Вход поддерживается через каналы 1-8, каналы 1-4 или каналы 5-8 в зависимости от выбранной конфигурации

---

Выход аналогового звука

• 8-channel, 24 и 16-bit D/A аналоговый звук, 48 kHz, балансный, с использованием отраслевого стандарта 8x XLR на отводном кабеле DB-25 (кабель не входит в комплект поставки)
• +24 dBu full scale digital (0 dBFS)
• +/- 0.2 dB 20 до 20 kHz частотный ответ
• Выход поддерживается через каналы 1-8, каналы 1-4 или каналы 5-8 в зависимости от выбранной конфигурации
• 2-channel, 18-bit D/A аналоговый звук, 48 kHz, небалансный, с использованием стандартного 3.5mm jack
  • 1.2V RMS full scale digital output level (0 dBFS)

---

Downstream Keyer

• Поддерживает графику до 2K/HD с альфа-каналом поверх видео, подложкой или буфером кадра или содержимым буфера кадра поверх входящего видео или подложки.

---

LTC

• 1x BNC LTC вход (выделенный)
• 1x BNC LTC выход (выделенный)

---

Reference

• 1x BNC (выделенный)
• Analog Color Black (1V) или Composite Sync (2 или 4V)

---

Электрический интерфейс

• Thunderbolt 3 (2x)

---

Машинное управление

• RS-422, протокол Sony 9-pin
• Распайка 9-pin D-коннектора:

1	GND
2	RX-
3	TX+
4	GND
5	No Connection
6	GND
7	RX+
8	TX-
9	GND
Shell	GND



---

Габариты (Ш x Д x В)

• 222.0×180.09×41.91 мм

---

Вес

• 1.5 кг

---

Питание

• 10-20V, 23W типичное, 28W max

---

Рабочие условия

• Рабочая температура: 5 до 35 C
• Температура хранения (Power OFF): -40 до 60 C
• Рабочая влажность (Power ON): 10-90% без образования конденсата
• Влажность на хранении (Power OFF): 5-95% без образования конденсата
