Модуль расширения Atomos AtomX CAST

Atomos AtomX CAST

AtomX CAST — это модуль расширения для мониторов-рекордеров Atomos Ninja V или Ninja V+, добавлющий возможность трансформировать данные модели рекордеров в профессиональный видеомикшер с 4х HDMI-входами. Комбинация Ninja V и AtomX CAST представляет собой полнофункциональное самостоятельное решение для микширования, мультивью-мониторинга и высококачественной записи сигнала, не требующее компьютера для работы. Благодаря яркому 5″ HDR-дисплею, 4х входам HDMI, 2х выходам HDMI для локального мониторинга и физическими кнопками переключения, CAST является непревзойденным решением для микширования, записи и даже стриминга.

Broadcast-возможности для каждого

AtomX CAST является отличным выбором для видеомейкеров и всех тех, кто хочет быстро и не прилагая усилий создавать мультикамерную съемку вещательного качества из любой локации. AtomX CAST значительно повысит качество онлайн-трансляций, презентаций, вебинаров, а кроме того, значительно повысит вовлеченность аудитории. Самое приятное в CAST это — его простота и удобство. Вам не нужно быть профессионалом в области создания видео, чтобы добиться великолепных результатов.

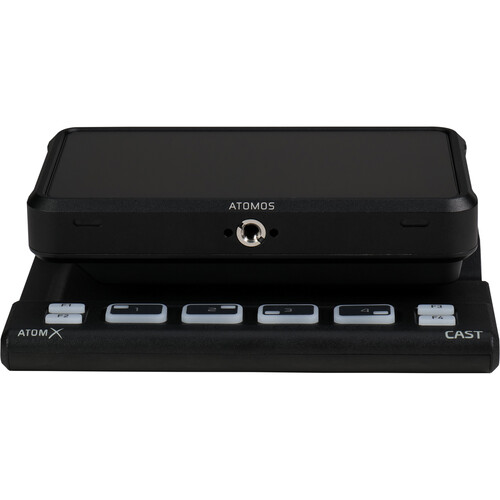

Простое и удобное переключение каналов

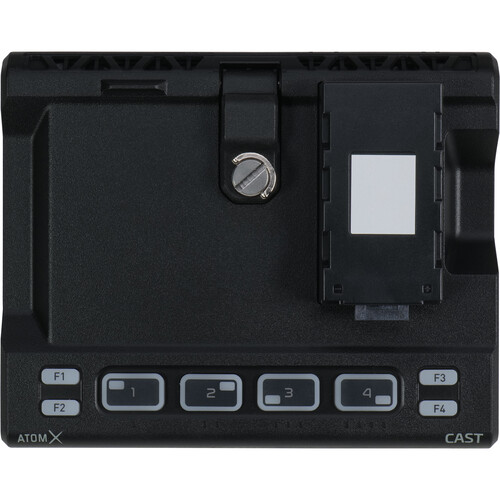

Гибкие возможности управления позволяют использовать для переключения между источниками сенсорный экран или физические кнопки для. Физические кнопки с подсветкой для каждого входного сигнала и LED-индикация PGM-каналла и PRW-канала позволяют управлять CAST в условиях низкой освещенности освещения.

Подключайте любой источник Full HD-сигнала

Подключайте по HDMI-портам DSLR и беззеркальные камеры, компьютеры, игровые консоли или даже подавайте предварительно записанный контент. Нет нужды беспокоиться о синхронизации, так как AtomX CAST работает с любыми источниками с частотой не более 60 кадров в секунду, а также HD-сигналы с прогрессивной и чересстрочной разверткой.

Бесшовная интеграция со стриминговым ПО

При установелнном Ninja V/V+ в модуль AtomX CAST, вы можете подключить CAST через порт USB-C к вашему компьютеру. Компьютер определяет CAST как высококачественную веб-камеру. Подключение Plug and play позволяет немедленно начать работу с вашими предпочтительными видеоприложениями, такими как OBS, YouTube Live. FB Live, Zoom, Teams, Skype и дургим без предварительной установки драйверов. Добавьте до 4 видеосигналов, чтобы вывести презентацию или онлайн-встречу на новый уровень.

Встроенный монитор

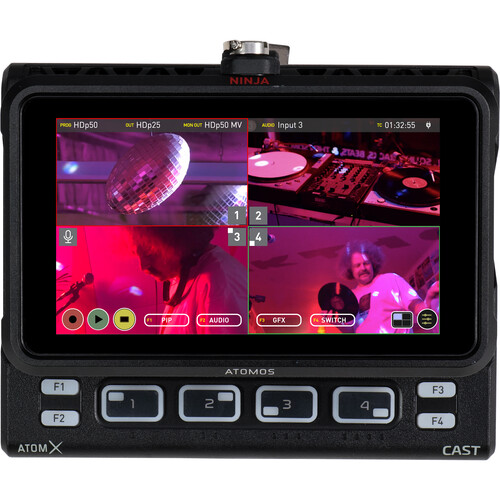

Наличие встроенного монитора позволяет вам контролировать входные сигналы в режиме мультивью без необходимости подключения дополнительного монитора. С Ninja V / V +, подключенным к AtomX CAST, вы можете использовать его высококачественный 5″ сенсорный экран для настройки и вызова вспомогательных инструментов мониторинга для выстраивания экспозиции, фокусировки и анализа изображения. Переключитесь в режим мультивью просмотра, чтобы контролировать все четыре источника видео и звука одновременно. Ninja CAST также предлагает все те же самые функции, которые доступны и у Ninja, чтобы вы могли точно определить экспозицию и сосредоточиться на определенных источниках сигнала.

Необходимые функции мониторинг-ассиста, доступные по касанию пальца сенсорного дисплея

Waveform Мультивью

Focus Peaking Настраиваемый

False Color Экспозиция

1:1 / 2:1 Zoom Фокусировка

Увеличьте привлектелльность вашей трансляции, качество и охват аудитории

Наложение логотипов и титров в нижней трети картинки сделают ваши кадры красивыми, а специальные элементы управления для этих функций упрощают их использование. Добавьте настраиваемую графику для брендинга вашего контента с поддержкой прозрачности, логотипов спонсоров и другой экранной информации и настройте макет на сенсорном экране Ninja.

Картинка-в-Картинке

Одним из преимуществ использования CAST в многокамерном производственном процессе является возможность использования функции «Картинка в картинке» для одновременного отображения двух источников сигнала. Любую комбинацию из четырех входов HDMI можно использовать для эффекта «Картинка-в-Картинке». Демонстратор можете отобразить продукт крупным планом на своем столе и одновременно показывать свое лицо, рассказывая о продукте.

Конфигурироваемый и адаптивный

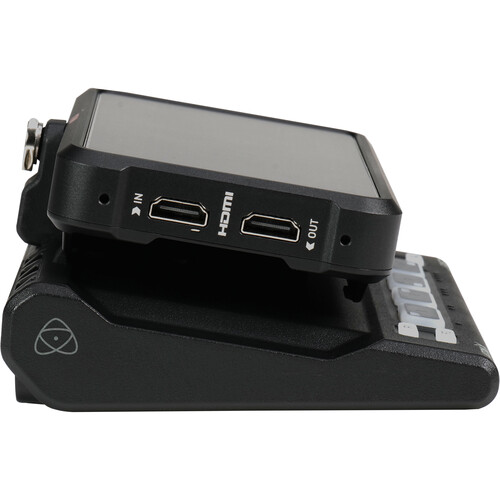

AtomX CAST настолько компактен и универсален, что пользователи могут легко работать в над трансляцией в одиночку. Операторы могут транспортировать Ninja CAST в небольшом рюкзаке, а затем использовать его отдельно с компактными беззеркальными камерами для производства качественного контента. Для крупных проектов HDMI-выход Ninja V / V + для отображения на локальном дисплее PGM, PRW или мультивью.

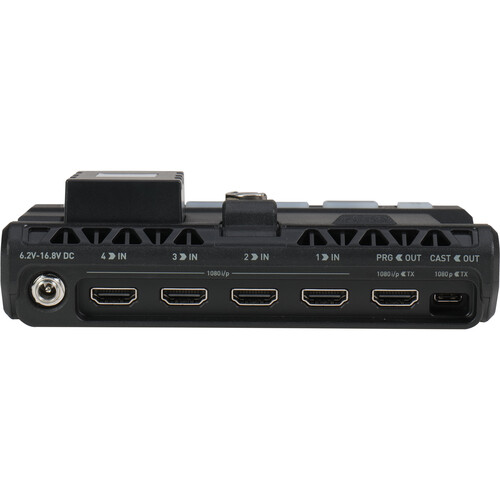

Гибкие I/O для PGM, PRW и не только

4 x HDMI In Full HD 1080 i/p

USB-C выход Для стриминга

2 x HDMI Out PGM + назначаемый

Мультивью PGM / PRW

Готов к расширенным рабочим процессам

AtomX CAST, подключенный к Ninja V / V +, представляет собой полностью функциональный автономный видеомикшер, но вы также можете использовать его с компьютером для более продвинутой работы с видео. В этом режиме AtomX CAST и Ninja V / V + делают всю тяжелую работу по обработке и кодированию сигнала, снимая нагрузку с вашего компьютера и снижая вероятность сбоев программного обеспечения.

Просто добавьте AtomX CAST в качестве источника мультимедиа, подключив его к компьютеру по порту USB-C, в OBS, X-Split и VMix, чтобы использовать дополнительную графику и стримить контент в CDN-сети.

Broadcast-качество микширования и записи

Параметры записи и кодека

Благодаря профессиональным 10-битным входам 4:2:2 вы получите микширование сигнала broadcast-уровня, а также возможность записи сигнала в отраслевых кодеках Apple ProRes или Avid DNx.

Непревзойденная универсальность

AtomX CAST может доставлять видеопоток мировой аудитории, транслируя его на ваш любимый потоковый хост, выводить видеосигнал вещательного качества на локальный дисплей, цифровую вывеску или видеостену, а также записывать видео в высококачественных кодеков, готовых к редактированию.

Выделяйтесь из толпы

Использование Ninja CAST с приличной камерой и практически любым подходящим объективом дает вам профессиональное решение. Вы можете установить небольшую глубину резкости и создать кинематографический вид, который резко отличается от изображения, которое вы получаете с обычной . Обратите внимание на освещение, углы камеры и звук, и вскоре вы сможете создавать видеопродукцию профессионального качества. Даже старый может выводить великолепное видео через порт HDMI, а это означает, что у вас, вероятно, уже есть камеры для многокамерного производства.

Технические характеристики

Общие характеристики
Вес без батарей и медианосителя	485 г
Габариты	129×49×160 мм (без Ninja V/V+)
Монтажные точки	1/4Э 20 / 3/ 8 на основании юнита



Конструкция
Корпус	ABS-пластик с locking arm для Ninja V/ V+
Охлаждение	Пассивное
Tally-индикация	Запись tally через Ninja V/ V+, подсветка кнопок PGM и PRW на AtomX CAST
Кнопки управления	4x переключение, 4x функциональные
Слот расширения AtomXpansion	Для подключения Ninja V/ V+



Питание
Входное напряжение (батареи)	От 6.2V до 16.8V
DC-коннектор	Фиксируемый DC-разъем питания
Батарея	Через опциональный кабель DC to DTAP



Тачскрин — через Ninja V/ V+
Тачскрин	Экран SuperAtom IPS
Диагональ	5,2″
Разрешение	1920×1200
Соотношение сторон	16:9 native
Цветовая гамма	REC709



Видеовход
HDMI	4 x HDMI (1.4b) до 1080p60
Глубина цвета	10 bit
Субдескритезация	422
HDCP защита от копирования	Нет



Видеовыход
Через CAST	1 x HDMI (1.4b) до 1080p60 — только PGM
Через Ninja V/V+	1 х на выбор — PGM, PRW, MULTIVIEW
Мультивью	Некомпрессированный 10-bit или 8-bit 422 (зависит от файла)
OS-оверлей	Опционально через Ninja V/V+ HDMI выход
Субдескритезация	422
Глубина цвета	10 бит



Стриминг
USB UVC	Через USB-C в формате до 1080p30



Timecode / Sync
Вложенный	HDMI



Разрешение и частота кадров
FHD 1920×1080 Progressive	23.98/24/25/29.9/30/50/59.94/60
FHD 1920×1080 PsF	Нет
FHD 1920×1080 Interlaced	50/59.94.60
1280×720p	Нет
SD PAL / NTSC	Нет



КОДЕК записи программы через Ninja V/ V+
Apple ProRes	LT, 422, 422HQ
Avid DNxHD	DNxHD 220x, 220,145,36 (бесплатная активация -> my.atomos.com)



Функции записи
Запись PGM	Да, через Ninja V/V+



Мультиканальный ввод / Микширование
Мульти HDMI-вход	До 4 x HDMI в формате 1080p60
Мультивью отображение	4 сигнала отображаются на дисплее Ninja V/V+
Мультивью вывод	Через HDMI-выход Ninja V/V+
Картинка в картинке (PIP)	Наложение любого канала на любой канал, 4 позиции в маленьком или большом формате картинка-в-картинке
Наложение графики	Выберите макет для графики, хранимой в Ninja V / V +, и сохраните настроенные пресеты
Хранилище для графики	Загрузка и хранение на SSD, установленном в Ninja V/V+
Обработка на входе	Чересстрочная в прогрессивную
Процессинг входных кадров	Да



Поддерживаемые медианосители
Master Caddy II (пластиковый кейс, для установки SSD)	Да
SSD-mini	Да, требуется AtomX SSDmini ручка-адаптер
Файловая система	ExFAT



Обработка сигнала на борту
Удаление Pulldown	Чересстрочная в прогрессивную развертку на входе и выходе USB-потока



Комплект поставки
В комплекте	AtomX CAST, USB-C кабель и SSD-mini ручка-адаптер
Опционально	ATOMDTPCB2 — Dtap to DC кабель ATOMDCK004 — USB-C 3.1 док-станция ATOMDCK003 USB-A 3.0 док-станция
