Поддерживаемые ОС

• Windows 7/8 / 8.1 / 10/2008/2008 R2 / 2012 (x86 и x64)
• Linux (Ubuntu 12.04-16.10, CentOS 7)
• OS X 10.9-10.11
• MacOS 10.12

---

Поддерживаемые API-интерфейсы

Windows

• DirectShow
• Wave API / DirectSound / WASAPI

Linux

• V4L2
• ALSA

---

Поддерживаемое ПО

• VLC
• VirtualDub
• OBS
• XSplit
• VMix
• VidBlaster
• Wirecast
• Кодировщик Microsoft Media
• Кодировщик Adobe Flash Media
• Любое другое программное обеспечение DirectShow, V4L2

---

Входные интерфейсы

HDMI тип A

• DVI 1.0
• HDMI 1.4

---

Хост-интерфейс

• PCIe Gen2 x2

---

Функции ввода

• Поддержка разрешений входного видео до 4096×2160 пикселей

---

Особенности HDMI

• 297 МГц приемник HDMI
• Адаптивный эквалайзер HDMI
• Поддержка настраиваемых EDID
• Поддержка извлечения инфо-фреймов AVI / Audio / SPD / MS / VS / ACP / ISRC1 / ISRC2 / Gamut
• Полная поддержка колориметрии
• Поддержка 8-битных сигналов, использующих цветовую выборку RGB / YUV 4: 4: 4 с частотой пикселей не более 297 МГц
• Поддержка 12-битных сигналов, которые используют цветовую выборку YUV 4: 2: 2 с частотой пикселей не более 297 МГц
• Поддержка 10/12-битных сигналов, использующих цветовую выборку RGB / YUV 4: 4: 4 с частотой пикселей не более 170 МГц
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Поддержка извлечения информации о синхронизации видео
• Поддержка извлечения информации в трехмерном формате
• Поддержка извлечения временного кода DSLR Sony / Canon
• Поддержка Side-by-Side Half, Top-and-Bottom, Frame Packing Режим 3D

---

Формат видеозахвата

• Поддержка захвата изображений с разрешением до 4096×2160 пикселей
• Поддержка частоты кадров захвата до 144 кадров в секунду (Фактическая частота кадров захвата может быть ограничена пропускной способностью PCIe, а при более высоких разрешениях изображения — выше 1280×1024 — тактовой частотой пикселя встроенного оборудования для обработки видео, например, Макс. 1920×1080 = ~ 80 кадров в секунду.
• Поддержка 4: 2: 0 8-битных форматов захвата: NV12, I420, YV12
• Поддержка 4: 2: 2 8-битных форматов захвата: YUY2, YUYV, UYVY
• Поддержка 4: 4: 4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
• Поддержка 4: 4: 4 10-битных форматов захвата: V410, Y410
• Дополнительные форматы захвата поддерживаются через Pro Capture SDK для DirectKS

---

Возможности обработки видео

• Два видеопроцессора с пропускной способностью ~ 360 Мпикс / с
• Полная 10-битная обработка видео
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Плетение
• Верхнее и нижнее поле смешивания
• Только верхнее поле
• Только нижнее поле
• Преобразование пропорций видео
• Автоматический или ручной выбор формата изображения
• Автоматический или ручной выбор формата изображения
• Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование формата видео цвета
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Состав видеодисплея
• Поддержка изображения в формате PNG OSD (до 4096×2160)
• Поддержка динамической загрузки изображения OSD RGBA через SDK

---

Несколько плат на одном компьютере

• Поддержка нескольких карт, подключенных к одной системе
• Встроенный поворотный переключатель для установки номера карты, с 16 позициями от 0 до F
• Дерево аппаратных устройств системы отобразит «01: Pro Capture HDMI 4K +", когда поворотный переключатель установлен в 1, и так далее
• Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)

---

Поддержка нескольких потоков захвата

• Поддержка нескольких потоков захвата
• Неограниченные потоки захвата для любого входного канала
• Независимое обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, настройки деинтерлейсинга и настройки цвета для каждого отдельного потока

---

Поддержка Ultra Low Latency

• Задержка 64 видео линий
• Режим частичного уведомления в SDK

---

Синхронизация времени и A/V

• Аппаратные часы с высоким разрешением 100 нс
• Аудиокадры (192 отсчета звука) и видеокадры маркируются аппаратными часами
• Аппаратные часы можно синхронизировать через карты (через SDK)

---

Видеозахват SG-DMA

• ~ 1200 МБ / с на каждый канал Ширина полосы DMA в системе PCIe 2.0
• ~ 800 МБ / с на каждый канал Ширина полосы DMA в системе PCIe 1.0
• Поддержка автоматического определения черепичной поверхности графического процессора Intel
• Поддержка DirectGMA для наборов микросхем видеоадаптеров AMD
• Поддержка GPUDirect для наборов микросхем видеоадаптеров Nvidia

---

SDK

• Pro Capture SDK для DirectShow для легкой интеграции (Windows)
• Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

---

Драйверы для Windows

• Все параметры могут контролироваться тремя уровнями раздела реестра: глобальный уровень, уровень продукта и уровень устройства
• Видео, аудио, имена фильтров перекрестных помех можно настроить с помощью ключей реестра

---

Обновление прошивки

• Одновременное обновление нескольких устройств в одной системе
• Карты можно обновить без выключения питания системы (в большинстве случаев даже перезагрузка не требуется)
• Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или системный отказ, он автоматически восстановит исходную версию. Эта функция доступна только для версии прошивки 1.21 и выше.

---

Светодиодный индикатор

• Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

---

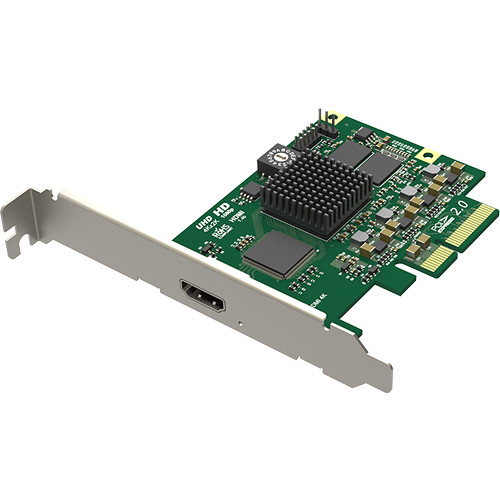

Форм-фактор

• Низкопрофильная плата расширения PCIe x4
• 92,76 мм x 68,88 мм (без кронштейна PCI)

---

Аксессуары

• Низкопрофильный кронштейн

---

Потребляемая мощность

• Максимальный ток при 12 В ~ 0,41 А
• Максимальный ток при 3,3 В ~ 0,18 А
• Максимальная потребляемая мощность ~ 5,44 Вт

---

Рабочие параметры

• Рабочая температура: от 0 до 40 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
