Поддерживаемые ОС

Windows

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) and above

Linux (поддерживаемые x86, x64 & ARM-архитектуры)

• Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04/18.04 (x86 & x64)
• CentOS 6.5/7 (x86 & x64)
• Fedora 25/26/27 (x86 & x64)
• Red hat 6.5 and above (x86 & x64)
• Other Linux OS with kernel version 2.6.35 and above

Mac

• OS X 10.9/10.10/10.11
• macOS 10.12 and above/10.14

---

Рекомендуемые ОС (протестированы)

Windows

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux (поддерживаемые x86, x64 & ARM-архитектуры)

• Ubuntu 12.04/14.04/16.04 (x86 & x64)
• Ubuntu 17.04/17.10/18.04 (x64)
• CentOS 6.5/7.2 (x86 & x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 & x64)

Mac

• OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
• macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

---

Поддерживаемые API-интерфейсы

Windows

• DirectShow
• DirectKS
• Wave API/DirectSound/WASAPI

Linux

• V4L2
• ALSA

macOS

• AVCaptureSession
• AudioUnit

---

Поддерживаемое ПО

• Adobe Flash Media Encoder
• Livestream
• Microsoft Media Encoder
• OBS
• Skype
• Vahana
• VirtualDub
• VidBlaster
• Video Stitch
• VLC
• vMix
• Wirecast
• XSplit
• Any other DirectShow/V4L2/AVCaptureSession encoding/streaming software

---

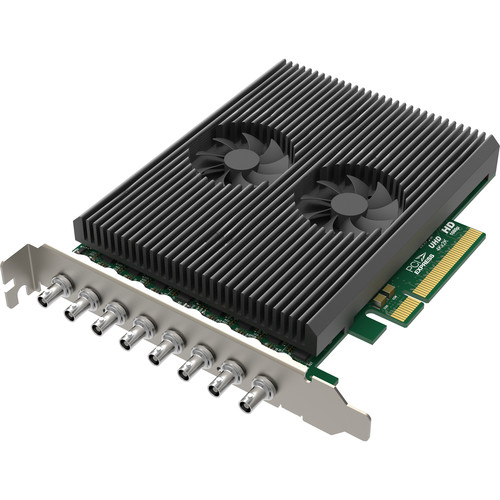

Входные интерфейсы

HD-BNC x8

• Четыре разъема совместимы с SD/HD/3G SDI
• Два разъема совместимы с SD/HD/3G/6G SDI
• Два разъема совместимы с SD/HD/3G/6G/12G SDI
• Поддержка ввода Single Link, Dual Link, Quad Link

---

Хост-интерфейс

• PCIe Gen2 x8

---

Функции ввода

• Поддержка захвата изображений с разрешением до 4096×2160 пикселей
• Автоопределение Single Link, Dual Link, Quad Link

---

Особенности SDI

• Встроенное выравнивание кабеля:
  • До 330 м для SD-SDI
  • До 190 м для HD-SDI
  • До 150 м для 3G-SDI
  • До 75 м для 6G-SDI
  • До 40 м для 12G-SDI
• Поддержка SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G/12G
• Поддержка 2K (2048×1080) и 4K (4096×2160)
• Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Поддержка 10/12-bit глубины цвета
• Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
• Поддержка до 8 (mono) аудиоканалов 48KHz
• Поддержка извлечения информации о формировании звука и данных о состоянии канала
• Поддержка Closed Caption через SDK

---

Формат видеозахвата

• Поддержка разрешения 4096×2160
• Поддержка захвата частоты кадров 144fps (Фактическая частота кадров захвата может быть ограничена пропускной способностью PCIe и разрешением изображения)
• Поддержка захвата 4:2:0 8-bit в форматах: NV12, I420, YV12
• Поддержка захвата 4:2:2 8-bit в форматах: YUY2, YUYV, UYVY
• Поддержка захвата 4:4:4 8-bit в форматах: V308, IYU2, V408, BGR24, BGR32
• Поддержка захвата 4:4:4 10-bit в форматах: V410, Y410
• Другие форматы захвата поддерживаются с помощью Magewell Capture SDK

---

Возможности обработки видео

• Два видеопроцессора с пропускной способностью ~ 720Mpixels/s для каждого из них
• Полная 10-битная обработка видео
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
  • Плетение
  • Верхнее и нижнее поле смешивания
  • Только верхнее поле
  • Только нижнее поле
• Преобразование пропорций видео
  • Автоматический или ручной выбор формата изображения
  • Автоматический или ручной выбор формата изображения
  • Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование формата видео цвета
  • Автоматический или ручной выбор формата входного цвета и диапазона квантования
  • Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности
  • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
  • Поддержка ограниченного или полного диапазона квантования
  • Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Состав видеодисплея
  • Поддержка PNG-изображения OSD (до 4096×2160)
  • Поддержка динамической загрузки изображения OSD RGBA через SDK

---

Несколько плат на одном компьютере

• Поддержка нескольких карт, подключенных к одной системе
• Встроенный поворотный переключатель для установки номера карты, с 16 позициями от 0 до F
• Дерево аппаратных устройств системы отобразит «01: Pro Capture Dual SDI 4K+", когда поворотный переключатель установлен в 1, и так далее
• Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)

---

Поддержка нескольких потоков захвата

• Поддержка нескольких потоков захвата
• Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, настройки деинтерлейсинга и настройки цвета для каждого отдельного потока

---

Поддержка Ultra Low Latency

• Задержка 64 видео линий
• Режим частичного уведомления в SDK

---

Синхронизация времени и A/V

• Аппаратные часы с высоким разрешением 100 нс
• Аудиокадры (192 отсчета звука) и видеокадры маркируются аппаратными часами
• Аппаратные часы можно синхронизировать с несколькими картами (через SDK)

---

Видеозахват SG-DMA

• ~ 1600МБ / с на каждый канал Ширина полосы DMA в системе PCIe 2. х
• ~ 800МБ / с на каждый канал Ширина полосы DMA в системе PCIe 1. х
• Поддержка автоматического определения черепичной поверхности графического процессора Intel
• Поддержка DirectGMA для наборов микросхем видеоадаптеров AMD
• Поддержка GPUDirect для наборов микросхем видеоадаптеров Nvidia

---

SDK

• Magewell Capture SDK для простой интеграции, максимальной гибкости и производительности

---

Драйверы для Windows

• Все параметры могут контролироваться тремя уровнями раздела реестра: глобальный уровень, уровень продукта и уровень устройства
• Видео, аудио, имена фильтров перекрестных помех можно настроить с помощью ключей реестра

---

Обновление прошивки

• Одновременное обновление нескольких устройств в одной системе
• Карты можно обновить без выключения питания системы (в большинстве случаев даже перезагрузка не требуется)
• Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или системный отказ, он автоматически восстановит исходную версию.

---

Светодиодный индикатор

LED отображают состояние каждого канала:

• Медленно пульсирует: холостой ход
• Включена: входной сигнал заблокирован
• Выключена: входной сигнал разблокирован
• Двойное мигание: сбой памяти или сбой конфигурации FPGA

---

Форм-фактор

• Низкопрофильная плата расширения PCIe x8
• 127.89vv x 102.92мм (без кронштейна PCI)

---

Аксессуары

• Низкопрофильный кронштейн

---

Потребляемая мощность

Макс. потребление:

• 4 x 3G SDI: ~ 23.05 W
• 2 x 6G SDI: ~ 22.62 W
• 1 x 12G SDI: ~ 22.52 W

---

Рабочие параметры

• Рабочая температура: от 0 до 40 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
