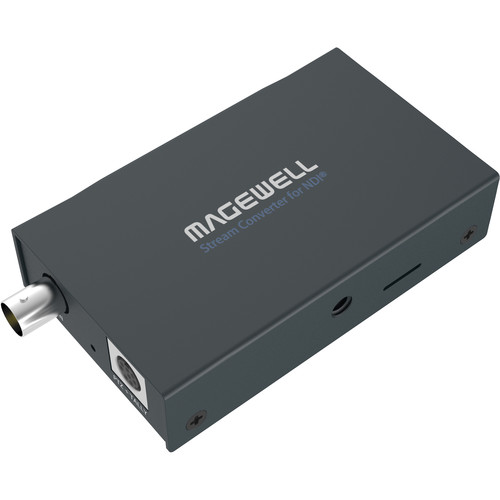

Magewell Pro Convert SDI Plus

Одноканальный HD-конвертер SDI в NDI

---

• Преобразуйте один канал SD/3G-SDI с вложенным звуком в NDI-поток
• Сквозной вывод одного канала SD/3G-SDI с вложенным звуком







Интрефейс		NDI-декодирование Up to 2048×1080 60fps	Прочее LED-индикация Tally-индикация Гарантия Слот под SDкарты Монтажная точка под винт 1/4-20
Входной интерфейс BNC x1 Поддержка до 2048×1080 60fps USB-интерфейс USB 2.0 для трансфера данных или подачи питания	Сетевой интерфейс 10/100/1000 Mbps Ethernet Поддержка IEEE 802.3af PoE Питание DC+5V PTZ-интерфейс Mini-DIN-8
		Прошивка Обновляемая прошивка

Поддерживаемые Web-браузеры

• Microsoft Internet Explorer 11
• Microsoft Edge
• Mozilla Firefox version 61 и выше
• Google Chrome version 49 и выше
• Apple Safari 11.1 и выше
• Opera 55.0.2994.44 и выше

Поддерживаемое ПО

• OBS
• XSplit
• vMix
• VidBlasterX
• Wirecast
• streamstar SW
• mimoLive
• Any other NewTek NDI-enabled encoding or streaming software

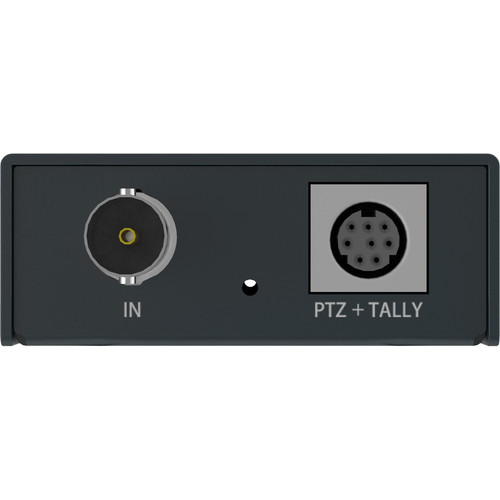

Входные интерфейсы

• BNC
  • SD/HD/3G SDI

Интерфейс хранения

• Под SD-карту

PTZ + TALLY управление

• Mini-DIN-8 jack

Монтажные точки

• 1х под винт 1/4-20

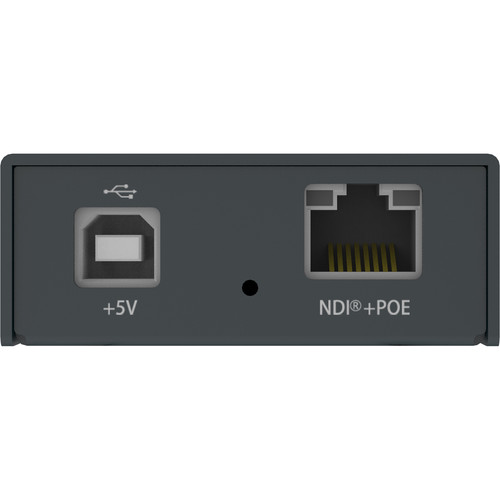

Сетевой интерфейс

• 10/100/1000Mbps Ethernet
• IEEE 802.3af PoE

USB-интерфейс

• USB2.0 Type B
• 5V/2.1A питание
• USB RNDIS/ECM

Функции ввода

• Поддержка входного видеосигнала в формате до 2048×1080 60fps

Спецификация SDI

• Поддержка встроенного кабельного эквалайзера до 180M для 3G-SDI сигналов
• Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS (SMPTE 2081)
• Поддержка 2K (2048×1080)
• Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветового семплинга
• Поддержка глубины цвета 10/12-bit
• Поддержка для извлечения идентификатора полезной нагрузки SMPTE 352
• Поддержка до 16 (моно) аудиоканалов
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
• Ограниченная поддержка для захвата первого канала интерфейсов с двойной связью:
  • YCbCr 4:2:2 10-bit 1080p 50/59.94/60: захвачено как 1080i 50/59.94/60
  • YCbCr 4:4:4 10-bit: захвачено как 4:2:2
  • RGB 4:4:4: R/B sub-sampled

Выходной формат NDI

• Поддержка вывода сигнала в кодировке 4:2:2 8-bit
• Поддержка разрешения до 2048×1080 60fps
• Поддержка NDI 3. x

Видеопроцессинг

• Видеопроцессинг 2048×1080
• Настройка яркости, контрастности, насыщенности и оттенка видео
• Деинтерлейсинг видео:
  • Только нижнее поле
  • Только верхнее поле
• Преобразование соотношения сторон:
  • Автоматический или ручной выбор соотношения сторон
• Преобразование формата видео:
  • Автоматический или ручной выбор формата входного цвета и диапазона квантования
  • Автоматический или ручной выбор формата цветопередачи, диапазона квантования и диапазона насыщенности
  • Поддержка входных цветовых форматов RGB, YUV BT.601, YUV BT.709, YUV BT.2020
  • Поддержка выходных цветовых форматов YUV BT.601, YUV BT.709, YUV BT.2020
  • Поддержка ограниченного или полного диапазона квантования
  • Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Вертикальное отражение и зеркальное

Имя NDI-источника

• Поддержка установки имени устройства, отраженного в Web UI. Имя по умолчанию будет задано: ‘Pro Convert'.
• Поддержка установки имени источника, отраженного в Web UI. Имя источника по умолчанию будет задано: ‘board-index + serial number'.
• Поддержка установки board-index от 0 до F

Обновление прошивки

• Поддержка ручного обновления через Web UI

LED-индикатор

• LED обозначает статус:
  • состояние источника питания: on/off
  • Tally: preview/program
  • состояние входного сигналаl: locked/unlocked
  • состояние сквозного сигналаl: loopthrough connected and signal detected/undetected

Форм-фактор

• 100.9mm (L) x 60.2mm (W) x 23.3mm (H)

Аксессуары

• Кабель USB 2.0 A to B
• 5V/2.1A адаптер питанияr
• Mini-DIN-8 (PTZ + TALLY) to RS232 (PTZ) + Mini-DIN-8 (TALLY)
• L-брекет
• LED матричная панель (опционально)

Питание

• 5V макс: ~1.5A
• Максимальное энергопотребление: ~6W

Рабочие условия

• Рабочая температура: от 0 до 45 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
