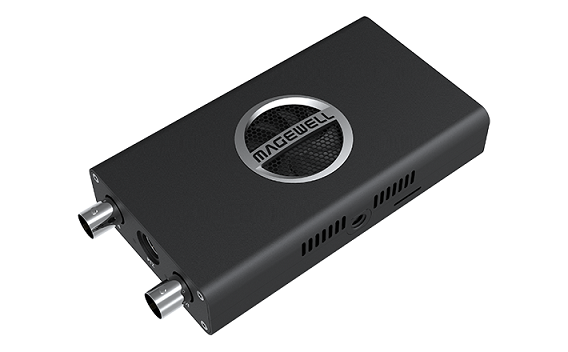

Magewell Pro Convert 12G SDI 4K Plus

Одноканальный 4K-конвертер 12G-SDI в NDI

---

• Преобразуйте один канал SDI-сигнала до 4Kp60 с вложенным звуком в NDI-поток
• Сквозной вывод одного канала 12G-SDI с 16-канальным вложенным звуком



Интрефейс		NDI-декодирование До 4Kp60 4:2:2	Прочее LED-индикация Tally-индикация Гарантия Слот под SD-карты Монтажная точка под винт 1/4-20

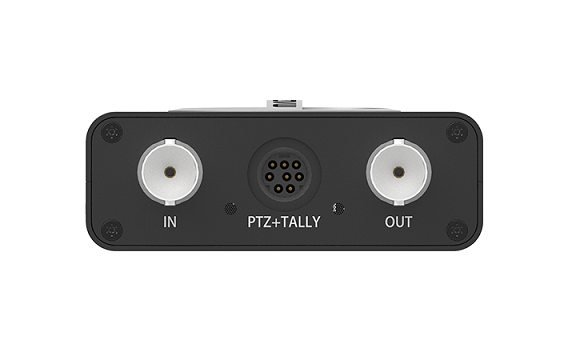

Входной интерфейс BNC x1 Поддержка до 4096×2160p60 Сквозной интерфейс BNC x1 Поддержка до4096×2160p60 USB-интерфейс USB 2.0 для трансфера данных или подачи питания	Сетевой интерфейс 10/100/1000 Mbps Ethernet Поддержка IEEE 802.3af PoE Питание DC+5V PTZ-интерфейс Mini-DIN-8
		Прошивка Обновляемая прошивка

SDI Input

• Макс. формат сигнала на входе: 4096×2160 60 fps. Поддерживаемые разрешения:
  • 4096×2160p, 3840×2160p, 2048×1080p, 2048×1080i, 1920×1080p, 1920×1080i, все при 23,98/24/25/29,97/30/47,95/48/50/59,94/60 fps
  • 1280×720p c частотой кадров 50/59,94/60
  • 720×576 c частотой кадров 25p/50i (PAL SD)
  • 720×480 c частотой кадров 29,97p/59,94i (NTSC SD)
• Поддержка сигнала RGB/RGBA/YUV/YUVA с глубиной цвета до 10/12 бит
• Поддержка выборки цветов RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2
• Макс. кол-вл аудиоканалов: 16 встроенных каналов

NDI Output

• Максимальный вывод в формате: 4096×2160 60 кадров в секунду 4:2:2 8 bit
• Частота кадров у преобразованного сигнала такая же, как у оригинала или 1/2, 1/3 или 1/4 (настраиваемое)
• Разрешение у преобразованного сигнала такое же, как у оригинала или по выбору пользователя, например:
  • 4096×2160p, 3840×2160p, 2048×1080p, 2048×1080i, 1920×1080p, 1920×1080i, при частотах 23,98/24/25/29,97/30/47,95/48/50/59,94/60 fps
• NDI 4.1

SDI-процессинг

• Входные / проходные интерфейсы: SD/HD/3G/6G/12G SDI
• Поддержка SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081)/ 12G (ST 2082) стандарты SDI
• Поддержка SDI-сигнала, подающегося с следующих расстояний:

Сигнал	Дистанция
HD-SDI	280м
3G-SDI	180м
6G-SDI	80м
12G-SDI	30м

Возможности веб-интерфейса

• Предоставлять полную информацию об устройстве и статусе входных сигналах в режиме реального времени
• Позволяет настроить способ обработки и кодирования входных данных, включая деинтерлейсинг, масштабирование вверх / вниз, маппинг аудиоканалов, а также сетевое подключение
• Поддержка USB RNDIS / ECM
• Поддержка браузера IE / Edge / Firefox / Chrome / Safari / Opera
• Поддержка HTTP API

PTZ и TALLY

• Управление PTZ-камерами, использующими протоколы VISCA UDP, VISCA, PELCO-D или PELCO-P
• Programm и preview TALLY
• Разъемный кабель Mini-DIN 8 предназначен для управления PTZ и подключения TALLY

Сетевой интерфейс

• 10/100/1000Mbps Ethernet
• IEEE 802.3af PoE

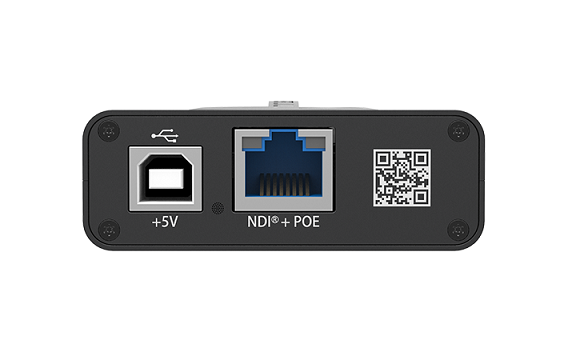

USB-интерфейс

• USB2.0 Type B
• 5V/2.1A питание
• USB RNDIS/ECM

LED-индикатор

• LED обозначает статус:
  • состояние источника питания: on/off
  • Tally: preview/program
  • состояние входного сигналаl: locked/unlocked
  • состояние сквозного сигналаl: loopthrough подключен и статус обнаружение сигнала

Форм-фактор

• 117.5mm (Д) x 66.7mm (Ш) x 23.4mm (В)

Аксессуары

• Кабель USB 2.0 A to B
• 5V/2.1A адаптер питанияr
• L-брекет
• Mini-DIN 8 breakout cable
• Tally light

Монтажные точки

• 1х под винт 1/4-20

Питание

• 5V макс: ~1.65A
• Максимальное энергопотребление: ~8W

Рабочие условия

• Рабочая температура: от 0 до 45 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без образования конденсата
