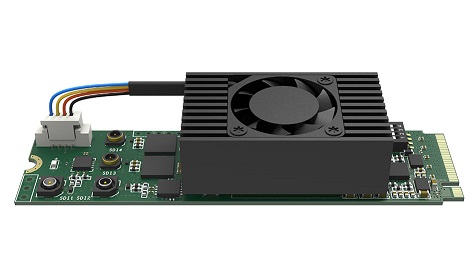

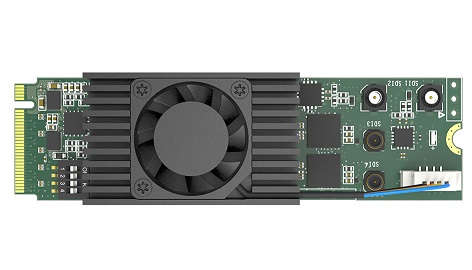

Плата Magewell Eco Capture 12G SDI 4K Plus M.2

Magewell Eco Capture 12G SDI 4K Plus M.2

Плата захвата одного канала 4Kp60

---

Захватывайте:

• 1 канал single link 12G-SDI или quad link 3G-SDI с вложенным звуком
• Высокая пропускная способность для поддержки захвата сигнала с высокой частотой кадров
• Хост-интерфейс M.2 2280 для небольших или портативных систем захвата

Интерфейсы Входной интерфейс SD/HD/3G/6G/12G SDI Поддержка захвата до 4096×2160 Хост-интерфейс M.2 2280 Type M (PCIe Gen3 x4)

Видео процессинг Автоопределение формата входного сигнала Преобразование цветовых форматов Режим низкой задержки Режим передачи SG-DMA Несколько реплицируемых потоков захвата

Софт OS Windows, Linux драйверы и SDK Совместимо с Capture Express, Magewell Bridge for NDI, Plugin for Premiere Прочее Гарантия 1 год Непрерывная работа 24/7 LED-индикатор Несколько устройств на одном хосте

Характеристики:

Поддерживаемые ОС

• Windows 10/11/Server 2016 (x86 & x64) и выше
• Linux (x86, x64 & ARM)

---

SDK и API

• MWCapture SDK предоставляет такие функции, как извлечение состояния сигнала, настройка захвата, захват звука и видео в реальном времени и т. д.
• Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI
• Linux V4L2/ALSA

---

Входные интерфейсы

• 2 x SD/HD/3G-SDI
• 2 x SD/HD/3G/6G/12G-SDI

---

Особенности ввода сигнала

• Максимальный ввод при разрешении 4096×2160, 60 кадров в секунду, 4:2:2, 10 бит.
• Входной single link SD/HD/3G/6G/12G SDI, dual link 6G-SDI на 12G-SDI или quad link 3G-SDI на 12G-SDI.
• Стандарт SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081)/12G (ST 2082)
• Поддержка режима 4K (4096×2160).
• До 8 каналов встроенного звука 48 кГц
• Входные сигналы SDI передаются на расстояние до 75 м для 12G-SDI, 80 м для 6G-SDI, 200 м для 3G-SDI, 430 м для сигнала SD
• Поддержка субтитров через SDK

---

Обработка и захват сигнала

• Пропускная способность DMA 2400 МБ/с на канал в системе PCIe 3. x
• Пропускная способность DMA 1600 МБ/с на канал в системе PCIe 2. x
• Пропускная способность DMA 800 МБ/с на канал в системе PCIe 1. x
• Видеопроцессинг с пропускной способностью ~700 Мпикселей/с.
• Захват видео 4096×2160 и частотой кадров до 240 кадров в секунду:
  • 4096×2160p 10.5.15.25.29.97.30.50.60
  • 3840×2160p 5/10/15/25/29,97/30/50/60
  • 1920×1080p 5/10/15/25/29,97/30/50/60/120
  • 1280×720p 5/10/15/25/29,97/30/50/60/120 и т. д.
• Вывод видео NV12/I420/YUYV/UYVY/RGB24/RGB32
• Поддержка пользовательских форматов вывода с помощью Magewell Capture SDK
• Поддержка пользовательского EDID, масштабирования видео, деинтерлейсинга, преобразования формата цвета и преобразования частоты кадров.
• Поддержка нескольких реплицируемых потоков захвата и неограниченного количества потоков захвата для любого входного канала одного и того же формата.
• Поддержка тайм-стампа и синхронизации аудио/видео
  • Аппаратные часы 100 нс
  • Аудиокадры (192 аудиосэмпла) и видеокадры маркируются аппаратными часами.
  • Аппаратные часы можно синхронизировать между картами через SDK.
• Поддержка извлечения тайм-кода SMPTE с помощью SDK.
• Поддержка извлечения метаданных ANC для пользовательского DID/SDID
• Поддержка обновления прошивки

---

Поддержка нескольких потоков захвата

• Неограниченные потоки захвата для любого входного канала

---

Поддерживаемые программы

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Другое ПО на основе DirectShow/V4L2

---

Светодиодный индикатор

• Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

---

Форм-фактор

• M.2 2280 standard size (22 mm x 80 mm)

---

Аксессуары

• 2 x 3G BNC (Part number: ELE00018)
• 2 x 3G H. FL75-2LPG-084N2-A-140 (14cm) (Part number: ELE00019)
• 2 x 12G DFL75-2LPP-084N9D-A-140 (14cm) (Part number: ACC10020)
• 2 x 12G BNC (Part number: ACC10021)

---

Потребляемая мощность

• Максимальный ток при 3,3 В: 2 А
• Максимальная потребляемая мощность 6,5 Вт

---

Рабочие параметры

• Рабочая температура: от 0 до 40 ° C
• Температура хранения: от -20 до 70 ° C
