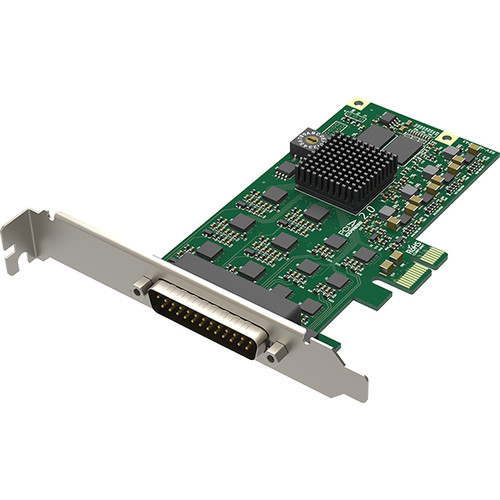

Плата MageWell Pro Capture Hexa CVBS

Поддерживаемые ОС

• Windows
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) и выше
• Linux (support x86, x64 & ARM architecture)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64)
  • CentOS 6.5/7 (x86 & x64)
  • Fedora 25/26/27 (x86 & x64)
  • Red hat 6.5 and above (x86 & x64)
  • Other Linux OS with kernel version 2.6.35 и выше

---

Поддерживаемые API-интерфейсы

Windows

• DirectShow
• DirectKS
• Wave API / DirectSound / WASAPI

Linux

• V4L2
• ALSA

---

Поддерживаемое ПО

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Any other DirectShow/V4L2 encoding/streaming software

---

Входные интерфейсы

DB25

• Composite video x6
• Analog audio (L+R) x6

---

Хост-интерфейс

• PCIe Gen2 x1

---

Функции ввода

• Поддержка разрешений входного видео до 720×576 пикселей

---

Особенности композитного сигнала

• Поддержка стандартов NTSC, PAL и SECAM.
• ​​​​Автоматическое определение стандарта видеовхода

---

Форматы захвата видео

• Поддержка разрешения захвата до 720×576 пикселей
• Поддержка частоты кадров захвата до 30 fps
• Поддержка 8-битных форматов захвата 4:2:0: NV12, I420, YV12
• Поддержка 8-битных форматов захвата 4:2:2: YUY2, YUYV, UYVY
• Поддержка 8-битных форматов захвата 4:4:4: V308, IYU2, V408, BGR24, BGR32
• Дополнительные форматы захвата поддерживаются через SDK

---

Возможности обработки видео

• Два видеопроцессора с пропускной способностью ~ 180Mpixels/s для каждого из них
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
  • Сшивка
  • Верхнее и нижнее поле смешивания
  • Только верхнее поле
  • Только нижнее поле
• Преобразование пропорций видео
  • Автоматический или ручной выбор формата изображения
  • Автоматический или ручной выбор соотношения сторон захвата
  • Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование формата видео цвета
  • Автоматический или ручной выбор формата входного цвета и диапазона квантования
  • Автоматический или ручной выбор формата цветопередачи, диапазона квантования и диапазона насыщенности
  • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
  • Поддержка ограниченного или полного диапазона квантования
  • Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Композиция OSD-видер
  • Поддержка PNG-изображения OSD (до 720×576)
  • Поддержка динамической загрузки изображения OSD RGBA через SDK

---

Несколько устройств на одном компьютере

• Поддержка нескольких карт, подключенных к одной системе
• Встроенный поворотный переключатель для установки номера карты с 16 позициями от 0 до F
• В дереве аппаратных устройств системы будет отображаться «01: Pro Capture Hexa CVBS», когда поворотный переключатель установлен в положение 1 и т. д.
• Имена видео- и аудиоустройств, отображаемые в вашем программном обеспечении, будут включать номер карты (устанавливается поворотным переключателем).

---

Несколько одновременных потоков

• Неограниченное кол-во потоков захвата для любого входного канала
• ​​​​​Независимая обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и настройки настройки цвета для каждого отдельного потока

---

Timestamp & A/V-синхронизация

• Аппаратные часы с высоким разрешением 100 нс
• Аудиокадры (192 аудиосэмпла) и видеокадры помечаются аппаратными часами.
• Аппаратные часы могут быть синхронизированы между картами (через SDK)

---

Видеозахват SG-DMA

• Пропускная способность DMA ~400 МБ/с на канал в системе PCIe 2. x
• Пропускная способность DMA ~ 200 МБ/с на канал в системе PCIe 1. x
• Поддержка автоматического обнаружения мозаичной поверхности графического процессора Intel.
• Поддержка DirectGMA для чипсетов видеоадаптеров AMD
• Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia.

---

SDK

• Magewell Capture SDK для DirectShow (Windows)
• Magewell Capture SDK для DirectKS (Windows)

---

Windows Driver Tweaks

• Все параметры можно контролировать с помощью трех уровней ключа реестра: глобальный уровень, уровень продукта и уровень устройства.
• Имена фильтров Video, Audio, Crossbar можно настроить с помощью разделов реестра

---

Обновление прошивки

• Несколько карт в одной системе могут быть обновлены одновременно
• Карты могут быть обновлены без отключения питания системы (в большинстве случаев не требуется даже перезагрузка)
• Безопасный апгрейд. Если во время обновления прошивки произойдет отключение питания или сбой системы, версия ПО автоматически восстановится до исходной версии.

---

Светодиодный индикатор

• Светодиоды состояния показывают рабочее состояние каждого канала:
• Медленно пульсирует: холостой ход
• Вкл.: входной сигнал заблокирован
• Выкл.: входной сигнал разблокирован
• Двойное мигание: сбой памяти или сбой конфигурации FPGA

---

Размеры

• 118.16 mm x 68.88mm (без PCI-брекета)

---

Аксессуары

• Переходник с DB25 на композитный + аналоговый звук
• Низкопрофильный кронштейн
  ​​​​​​​

---

Потребляемая мощность

• Максимальный ток при 12 В: ~ 0,48 А
• Максимальный ток при 3,3 В: ~ 0,11 А
• Максимальная потребляемая мощность: ~ 6,12 Вт

---

Рабочие параметры

• Рабочая температура: от 0 до 50 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
