Конверторы видеосигналов Decimator MC-DMON-QUAD: openGear 4 Channel

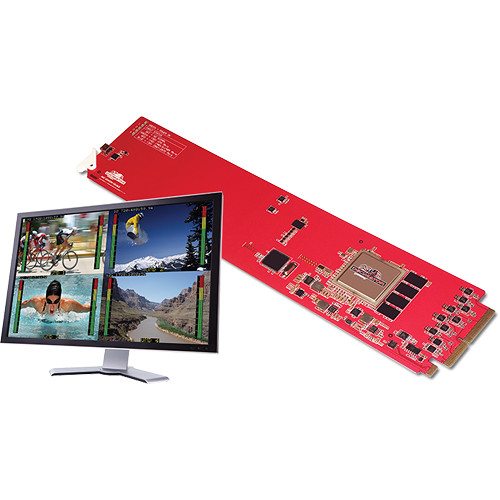

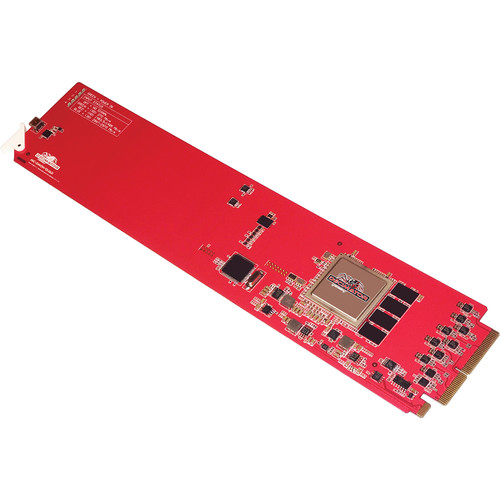

Decimator MC-DMON-QUAD

4-х канальный мультивьювер формата openGear с выходами 3G/HD/SD

КЛЮЧЕВЫЕ ПАРАМЕТРЫ

• Поддерживает 3G level A и B на входах и выходах, что позволяет преобразовывать 3G-SDI между уровнями A и B
• Недорогой миниатюрный 3G/HD/SD-SDI мультивьювер от 1 до 4 или мультиплексор с 4 на 1
• Пользовательские макеты с различными стандартными макетами
• Наложение UMD на 16 символов на каждое окно просмотра с индивидуальными настройками, настраиваемое позиционирование и размер
• 8-канальный оверлей для измерения звука на каждое окно с индивидуальными возможностями и настраиваемым расположением и размером
• Оверлей идентификатора аудио
• 3-контактный разъем на заднике DR1-10B1G для Dynamic UMD и Tally через RS422/485 с помощью стандартного протокола TSL
• Tally могут применяться либо как Tally Boxes (по умолчанию в левом нижнем углу квадранта), либо к границе окна просмотра (по периметру квадранта)
• Tally boxes позволяют размещать до 4 цветов Tally на окно просмотра
• Быстрое переключение между входами с использованием полноэкранного масштабирования
• Выбираемый формат вывода в полноэкранном режиме MultiViewer
• Буферизация с низкой задержкой для каждого входа, допускающая асинронные входные сигналы
• 4 входа 3G/HD/SD-SDI с автоопределением (всего поддерживается 29 форматов)
• Каждый квадрант независим от других, что позволяет любым форматам 3G/HD/SD с любой частотой кадров отображаться одновременно
• Изменяемые соотношения сторон для каждого квадранта
• В режиме пропуска выбранный проходит через на два выхода 3G/HD/SD-SDI
• Порт USB Mini B для управления и обновления прошивки
• Поддерживает приложение openGear DashBoard для управления
• Задник с 10x BNC I/O DR1-10B1G продается отдельно.

SDI-ВХОД & ВЫХОДНЫЕ ФОРМАТЫ

• 3G:SMPTE [email protected] and 2.967Gb/s
• 1080p@60/59.94/50Hz HD: SMPTE 292M/274M/[email protected] и 1.435Gb/s
• 1080i@60/59.94/50Hz
• 1080p/psf@30/29.97/25/24/23.98Hz
• 720p@60/59.94/50/30/29.97/25/24/23.98Hz SD: SMPTE 259M@270Mb/s
• 625i50 (PAL)
• 525i59.94 (NTSC)

ВХОДЫ

• 4 x (3G/HD/SD)-SDI
• USB Mini B для управления и обновления прошивки
• 3-пинный коннектор для UMD и Tallies через RS422/485

LED-СТАТУС

• Питание / Обновление
• 4 x Блокировка сигнала и частота

ВЫХОДЫ

• 1 x SDI (3G/HD/SD)-SDI
