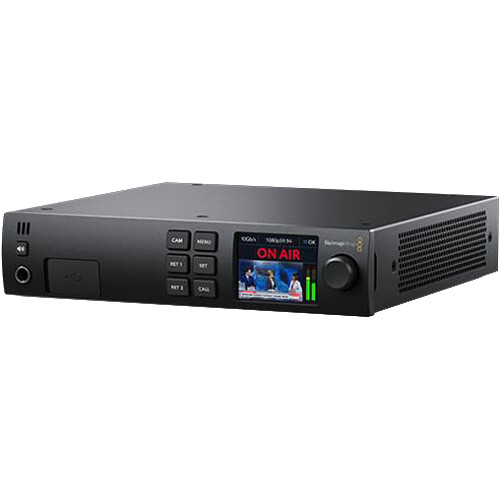

Конверторы видеосигналов Blackmagic Studio Converter Студийный конвертер

Blackmagic Studio Converter обеспечивает рабочий процесс, аналогичный дорогому оптоволоконному кабелю SMPTE, с использованием одного недорогого медного кабеля Ethernet 10G. Все видео с камеры, программный возврат, подсчет, двусторонняя связь, управление камерой и даже питание передаются по одному кабелю. Это означает, что вы можете разместить камеру на большом расстоянии от видеомикшера, поскольку камере не требуется отдельный источник питания. В студии Blackmagic Studio Converter включает несколько подключений для видео, аудио и двусторонней связи. Вы можете подключить один из выходов камеры SDI к коммутатору, а другой — к записывающему устройству ISO, такому как HyperDeck Studio, для записи чистого канала. Со стороны камеры это так просто, просто подключите один кабель, и все готово!

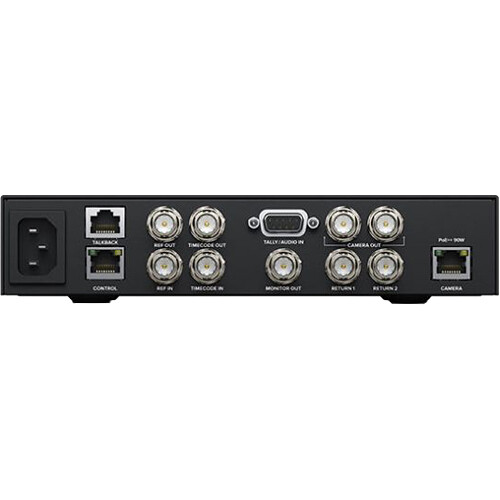

Разъемы

Видеовход SDI

2

Видеовыход SDI

2

SDI-выходы мониторинга

1

Скорость передачи через SDI

1,5 Гбит/с; 3 Гбит/с; 6 Гбит/с и 12 Гбит/с

Встроенный динамик

Монофонический

Ввод аналогового звука

Для поддержки двух каналов программного аналогового звука предусмотрен 9-контактный разъем

Вывод аналогового звука

Через один 6,35-мм разъем для наушников

Ввод звука через SDI

RETURN 1 с двумя каналами программного звука, встроенными в сигнал 1,5G/3G/6G/12G-SDI.

Четыре канала (13, 14, 15 и 16) для двусторонней связи.

RETURN 2 с двумя каналами звука, встроенными в сигнал 1,5G/3G/6G/12G-SDI.

Вывод звука через SDI

Два канала программного звука, встроенные в сигнал 1,5G/3G/6G/12G-SDI.

Четыре канала (13, 14, 15 и 16) для двусторонней связи.

Разъемы для тайм-кода

Один BNC-вход и один BNC-выход

Разъемы синхронизации

Один BNC-вход и один BNC-выход.

Tri-Sync или Blackburst.

Двусторонняя связь

Двусторонняя связь для технического персонала на SDI-каналах 13 и 14.

Двусторонняя связь для производственной группы на SDI-каналах 15 и 16.

Разъем RJ-45 для внешних аналоговых систем двусторонней связи.

Экран

ЖК-дисплей 2,2 дюйма

Ethernet

Один разъем 10 Гбит/с PoE RJ-45 для подключения камеры сетевым кабелем Cat 6A согласно требованиям к оптоволокну по стандарту SMPTE.

Один разъем 1 Гбит/с для внешнего управления и обновления ПО.

Подключение к компьютеру

Один порт USB-C

Стандарты и форматы

Форматы HD

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97,
1080p/30; 1080p/50; 1080p/59,94; 1080p/60,
1080i/50; 1080i/59,94; 1080i/60

Форматы Ultra HD

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97,
2160p/30; 2160p/50; 2160p/59,94; 2160p/60

Интерфейс SDI

В соответствии со стандартами SMPTE 292M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A и level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Цветовая субдискретизация

4:2:2

Цветовое разрешение

10 бит

Цветовое пространство

REC 709, REC 2020

Скорость передачи данных

SDI-интерфейс с поддержкой HD, 3G-SDI, 6G-SDI и 12G-SDI

Управление

Встроенная панель управления

Семь кнопок, круглая ручка для управления устройством и цветной дисплей 2,2 дюйма для вывода настроек меню

Внешнее управление

Через разъем Ethernet RJ-45 1 Гбит/с

Программное обеспечение

ПО в комплекте

Camera Utility для обновления прошивки

Операционные системы



Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия



Windows 10 (64-разрядная версия)

Питание

Питание

Вход 100-240 В переменного тока

Питание

Один встроенный блок питания 100-240 В переменного тока, 50/60 Гц

Потребляемая мощность

Максимум 40 Вт плюс потребляемая мощность камеры

Дополнительные аксессуары

Blackmagic Universal Rack Shelf

Blackmagic Studio Camera 4K Pro

Физические размеры

Environmental Specifications

Operating Temperature

0° to 40° C (32° to 104° F)

Storage Temperature

-20° to 45° C (-4° to 113° F)

Relative Humidity

0% to 90% non-condensing

В комплекте

Blackmagic Studio Converter
