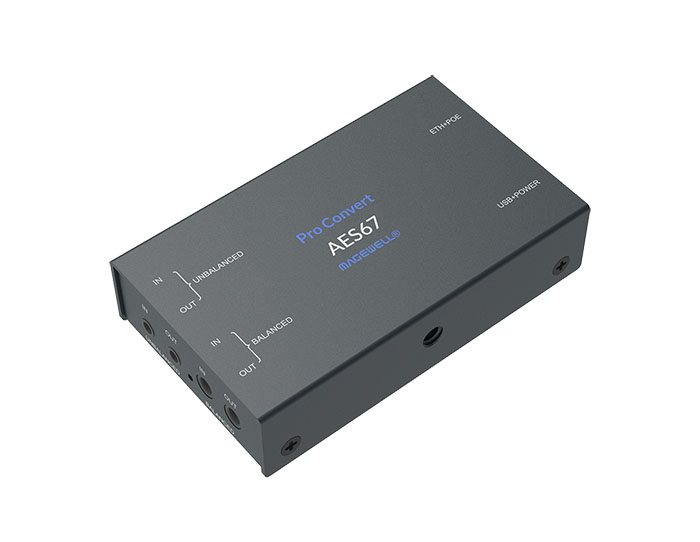

Magewell Pro Convert AES67

Magewell Pro Convert AES67

Многоформатный IP-аудио конвертер и устройство захвата звука

• Бесшовный мост между аналоговым звуком, программным обеспечением и IP-стандартами, включая AES67, NDI, SRT и другие
• Гибкую виртуальную аудиоматрицу, позволяющая маршрутизировать или микшировать любой аналоговый или IP-канал на любом выходе
• Обеспечивает локальные и удаленные производственные рабочие процессы с использованием смешанных технологий

Технические характеристики:

Функции ввода

• Поддержка частоты дискретизации 96/48/44,1 кГц и глубины выборки 16/24 бит
• 1 x 2-канальный 3,5-мм TRS unbalanced-вход (5 кОм)
• 1 x 2-канальный 4,4-мм TRRRS с balanced-входом (20 кОм)
• 1 x 4-канальный 24-бит/48k USB Audio Class IN
• Прием 4×8-канальных 24-битных потоков AES67 (совместимых с SMPTE ST 2110-30) как многоадресных, так и одноадресных
• Прием 1×4-канального 24-битного сетевого аудиопотока по протоколу Icecast, SRT или NDI через Ethernet
• Частотная характеристика 20 Гц ~ 20 кГц (-/+0,5 дБ)
• Динамический диапазон > 100 дБ
• Отношение сигнал/шум > 100 дБ
• Общее гармоническое искажение
• Поддержка главного/ведомого PTP
• Максимальный уровень сигнала: unbalanced на 12 dBu, balanced на 24 dBu
• Буфер устройства 0,125 ~ 64 мс (управляется через WebUI, от 1 до 16 пакетов со временем пакета 0,125/0,25/0,333/1/4 мс)

Функции вывода

• Поддержка частоты дискретизации 96/48/44,1 кГц и глубины выборки 16/24 бит
• 1 x 2-канальный 3,5-мм TRS несимметричный выход (10 Ом)
• 1 x 2-канальный балансный выход 4,4 мм TRRRS (150 Ом)
• 1 x 4-канальный выход UAC 24 бит/48k
• Многоадресная (IGMPv2) и одноадресная рассылка до 8×8-канальных 24-битных потоков AES67 (совместимых с SMPTE ST 2110-30)
• Кодирование и передача 1×4-канального 24-битного аудиопотока по протоколу Icecast, SRT или NDI
• Поддержка главного/ведомого PTP
• Общее гармоническое искажение
• Частотная характеристика 20 Гц ~ 20 кГц (-/+0,5 дБ)
• Динамический диапазон > 100 дБ
• Отношение сигнал/шум > 100 дБ
• Максимальный уровень сигнала: unbalanced на 12 dBu, balanced на 18 dBu

Конфигурация и управление

• Регистрация в Magewell Cloud
• Удаленное управление через WebUI и Magewell Cloud
• Предоставление информации об устройстве и сигналах в режиме реального времени
• Конфигурация обработки и кодирования ввода, включая выборку, пакеты, PTPv2 (IEEE 1588-2008), настройку канала, микширование звука, буфер, а также сетевое соединение
• Поддержка обновления прошивки
• Поддержка USB RNDIS/ECM
• Поддержка веб-браузеров IE/Edge/Firefox/Chrome/Safari/Opera
• Предоставление HTTP API

Интерфейсы

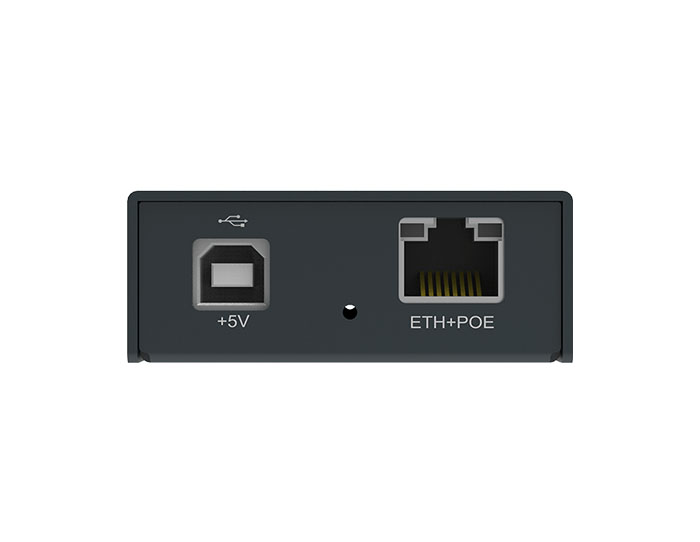

• 10/100/1000Mbps с PoE (IEEE 802.3af)
• USB2.0 Type B
  • Питание 5V/2.1A
  • USB NET

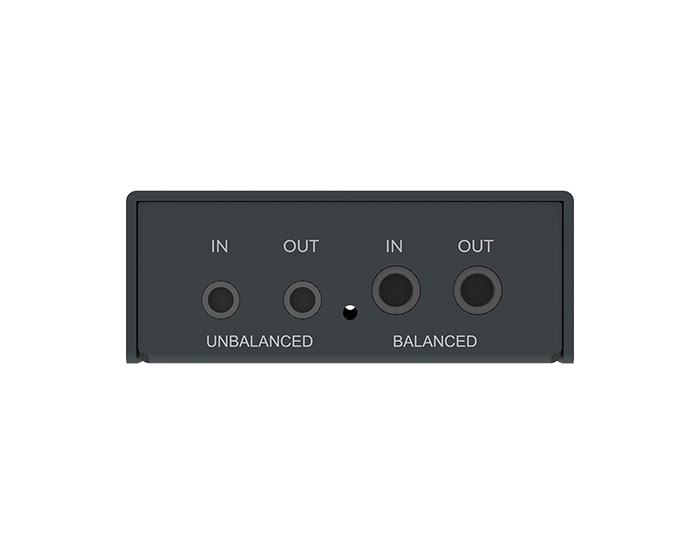

• 3.5мм TRS unbalanced IN/OUT
• 4.4мм TRRRS balanced IN/OUT

Светодиодный индикатор

• Индикаторы питания:
  • вкл: питание включено
  • выкл: питание выключено
• Индикация светодиода PTP:
  • включено: синхронизировано
  • выкл: не синхронизировано
  • мигает: синхронизация в процессе

Размеры

• 100,9 мм (Д) х 60,2 мм (Ш) х 23,3 мм (В)

Аксессуары

• Male-кабель 4,4 мм на Dual XLR
• Female-кабель 4,4 мм на Dual XLR
• Кабель USB 2.0 (тип A на тип B)
• Универсальный адаптер питания
• L-образный кронштейн

Кнопочное управление

• 16-позиционный поворотный DIP-переключатель: устанавливает индекс платы от 0 до F

Монтажные точки

• Под винт 1/4-20

Потребляемая мощность

• 5 В макс. Ток: ~ 1А
• Макс. Потребляемая мощность: ~ 5 Вт

Рабочие параметры

• Рабочая температура: от 0 до 40 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
