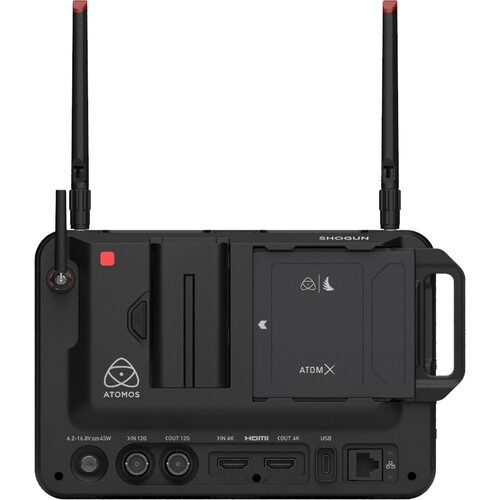

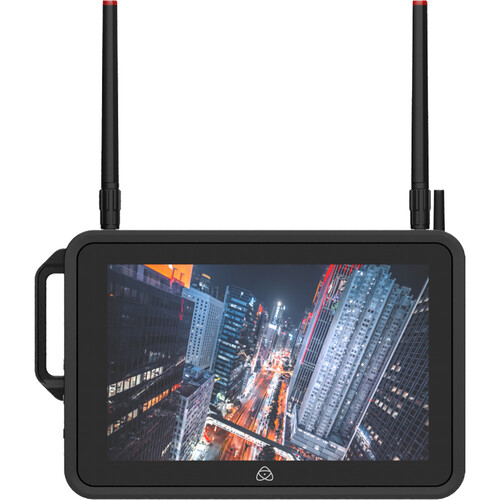

Atomos SHOGUN CONNECT

Общие характеристики

Вес
(без батарей и медианосителя)

• 730 г

Габариты

• 198×133×40 мм

Монтажные точки

• Монтажные точки под винт 1/4-20 или 3/8: 1х сверху; 1х снизу: 1х справа

Конструкция корпуса и управление

Корпус

• Алюминиевое шасси с вставками из ABS-поликарбоната

Охлаждение

• Активный кулер

Tally-индикация

• Да

Тачскрин

• Да

Кнопки на корпусе

• Кнопка питания

Управление камерой

• По USB-кабелю для камеры Z-CAM

Питание

Совместимые батареи

• NP-F/L серии

Входное напряжение (батареи)

• От 6.2V до 16.8V

Dtap

• Через опциональный кабель D-Tap to DC

DC In

• 1 x DC in (6.2 — 16.8V)

Контроль кулеров

• Несколько режимов работы

Дисплей

Тачскрин

• SuperAtom IPS

Диагональ

• 7,2″

Разрешение

• 1920×1200

Угол обзора

• 178 + H & V

PPI

• 325

Битность

• 10 бит (8+2 FRC)

Соотношение сторон

• 16:9 native

Яркость

• 2000 нит

Цветовая гамма

• Rec709

Поддержка калибровки

• Калибратор ATOMOS с Calibrite ColorChecker Display Pro или ColorChecker Display Plus

Цветовые профили

Gamma

• Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 / Clog3, Arri Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic Vlog, JVC JLog1, Red LogFilm / Log3G10 / Log3G12, FujiFilm Flog, PQ (HDR10), HLG, Nikon N-Log, Z CAM Z-Log2, Olympus OM-Log400 / Flat, Leica L-Log

Gamut

• BT2020, DCI P3, PDCI P3 65, Sony SGamut / SGamut3 / SGamut3. cine / Canon Cinema / DCI P3 / DCI P3+ / BT2020, Panasonic V Gamut, Arri Alexa Wide Gamut Rec709, JVC LS300, Red DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut

Отображение 3D LUT

• Формата .Cube

Вывод 3D LUT

• Через сквозной выход

3DLUT 50/50

• Да

Режимы мониторинга

• Нативный / 709 / HLG / PQ / 3D LUT

Преобразование HDR для вывода

• HLG / PQ

Управление цветом

Калибровка

• ATOMOS Calibrator с Calibrite ColorChecker Display Pro или ColorChecker Display Plus

Управление с дисплея

• Backlight, Lift, Gamma, Gain

AtomHDR

• Встроенный технический лог для HDR EOTF

3D LUT

• Отображение, мониторинг и вывод, запись, загрузка с SSD

Видеовход

HDMI

• 1 x HDMI (2.0)

SDI

• 1x 12G-SDI

Поддерживаемая глубина цвета

• 8 / 10 бит

Сигнал

• Некомрессированный настоящий 10-бит или 8-бит 422 (в зависимости от камеры)

Субдескритезация

• YCbCr 420 & 422

HDR

• Да, с автоопределением на HDMI-входе

Метаданные

HDMI

• RAW — баланс белого, индекс экспозиция, затвор, диафрагма, ISO, gamma, gamut

SDI

• Наименование файлов с камер Arri и RED. RAW — баланс белого, индекс экспозиция, затвор, диафрагма, ISO, gamma, gamut

Наименование файлов

Стандарт

• Scene/Shot/Take & продолжительность

Через SDI

• Red, Arri

Видеовыход

HDMI

• 1 x HDMI 2.0

SDI сквозной

• 1x 12G-SDI

SDI Play out

• 1x 12G-SDI

HDR

• Да, с автоопределением

Сеть

Ethernet

• 1GbE RJ45

Wi-Fi

• Wi-Fi 6

Беспроводная RF

• AirGlu SYNC Time code Network

Atomos Cloud

• Захват материала в облако, Лайв-стрим

Мобильная сеть

• Подключение по Wi-Fi

Веб-стриминг

RTMP / S

• Да. Точка назначения конфигурируется через сервис Atomos Cloud

Преобразование сигнала

HDMI to SDI

• Да

SDI to HDMI

• Да

Звук IN/OUT

Качество звука

• 24-Bit / 48kHz

Аудиокодек

• PCM

HDMI

• 8-канальный 24Bit, в зависимости от входа

SDI

• 12-канальный 24Bit, в зависимости от входа

Аналоговый IN

• 3.5мм Jack — 5Вт питания

Аналоговый OUT

• 3.5мм Jack

Выход на наушники

• 3.5мм Jack

Задержка звука на входе

• Задержка звука в 1 кадр на аналоговом входе

Тайм-код / Синхронизация

Встроенный

• HDMI и SDI

Время дня

• Да

Беспроводная синхронизация

• AirGlu SYNC Time code Network

Радиочастотный диапазон

• 300 метров

Радиочастота

• В зависимости от региона

Кол-во каналов

• 12 радиочастотных каналов

Кол-во радио-клиентов

• В зависимости от региона

Диапазон работы Bluetooth

• 10-15 метров

Кол-во Bluetooth-клиентов

• 6

Разрешение и частота кадров (Запись, Мониторинг и Воспроизведение)

4k DCI

• До 4Kp60

4k UHD

• До 4Kp60

2K DCI 2046×1080

• До 2Kp60

FHD 1920×1080 Progressive

• До 1080p120

FHD 1920×1080 PsF

• Только через Pull down to P

FHD 1920×1080 Interlaced

• 1080i50 / 1080i60

1280×720p

• 60p

8K RAW

• До 8Kp30 через HDMI

6K RAW

• До 6Kp60 через HDMI и 6Kp30 через SDI

4K RAW

• До 4Kp120 через HDMI/SDI

3.5K Anamorphic RAW

• До 3.5Kp60 через HDMI

2K RAW

• До 2Kp240 через SDI

Запись в кодек

Apple ProRes RAW

• До 12bit 8Kp30 / 4Kp120

Apple ProRes

• HQ / 422 / LT до 4Kp60

Avid DNxHD

• До 1080p60

Avid DNxHR

• До 4Kp60

H.265

• До 4Kp60 (MOV container)

Camera to Cloud

• Поддержка Adobe Frame. io

Групповой выбор

• Синхронизация формата записи на нескольких устройствах SHOGUN CONNECT

Плейбэк

Плейлист

• Да. Выбранный, Предпочитаемый или смешанный

Apple ProRes RAW

• Да, записанные клипы

Apple ProRes

• HQ / 422 / LT с линейным PCM

Avid DNx

• Да, с линейным PCM

H.265

• Только записанные клипы

Мониторинг

SDR

• Native, 709, LUT

HDR

• HLG, PQ Rec2020

Деинтерлейсинг

• Выбираемый режим

Freeze Frame Overlay

• Опциональная активация

Поддерживаемые медианосители

Master Caddy I

• Нет

SSDmini

• Да

CFast II

• только через AtomX CFast Adapter

Сеть

• Запись в облако через Atomos Cloud Studio

Файловая система

• exFAT

Интерфейс

• SATA III

Master Caddy III

• Да

Видеопроцессинг на борту

Down-масштабирование 4K в HD

• Да, на сквозном выходе

DCI crop

• Да, на сквозном выходе

8K RAW to 4K

• Да, на сквозном выходе

I > P

• 2:2 и 3:2

PSF > P

• 2:2 и 3:2

Активированные лицензии

SDI Raw

• Активирована из коробки

H.265

• Активирована из коробки

Удаленное управление

HDMI

• Auto HDMI-триггер, поддерживаемые протоколы — Canon, Sony, Atomos Open Standard

SDI

• SDI-триггер

Serial 2.5mm Jack

• Управление по LANC и калибровка через опциональный кабель USB to serial

Bluetooth LE

• Через приложение AtomControl App для управления функциями мониторинга

Беспроводная RF

• AirGlu удаленное начало/остановки записи

Поддерживаемые приложения

XML

• Apple Final Cut Pro

Apple ProRes RAW

• Apple Final Cut Pro, Adobe Premiere, Avid Media Composer, Grass Valley Edius, ASSIMILATE SCRATCH

Видеокодеки

• Все NLE, которые поддерживают Apple ProRes, Avid DNx и H.265 в MOV.-контейнеры
