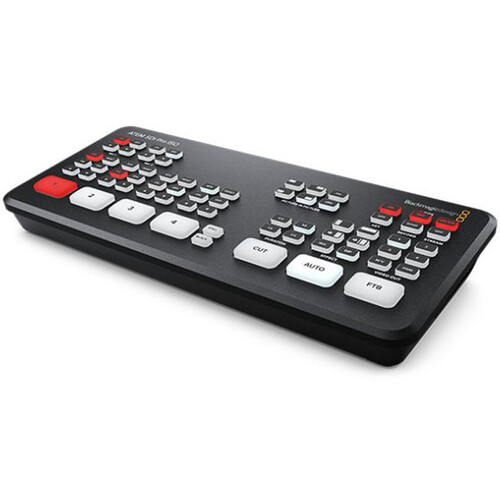

Видеомикшер Blackmagic ATEM SDI Pro ISO

Общее количество видеовходов

4

Общая производительность

3

Общее количество выходов Aux

2

Общее количество аудиовходов

2 х 3,5 мм стерео мини–разъема.

Общее количество аудиовыходов

Нет, только встроенный звук.

Подключение по тайм–коду

Нет

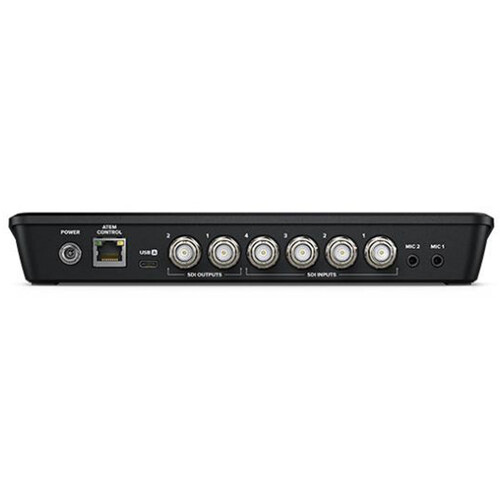

Видеовходы SDI

4 x 3G–SDI, 10-битный HD с возможностью переключения.

встроенный 2-канальный звук.

Повторная синхронизация видеовхода

На всех 4 входах SDI.

Преобразователи частоты кадров и формата

На всех 4 входах SDI.

Выходные данные программы SDI

2

Ethernet

Ethernet поддерживает 10/100/1000 BaseT для прямой трансляции, управления программным обеспечением, обновлений программного обеспечения и прямого или сетевого подключения к панели.

Компьютерный интерфейс

1 x USB Type–C 3.1 Gen 1 для записи на внешний диск, вывода веб-камеры, управления программным обеспечением, обновления программного обеспечения и подключения к панели.

Стандарты ввода HD-видео

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Стандарты вывода HD–видео

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарты потокового видео

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарты видео Ultra HD

Нет

Сэмплирование видео

4:2:2 YUV

Точность цветопередачи

10-разрядный

Цветовое пространство

Rec 709

Преобразование цветового пространства

Аппаратное обеспечение в режиме реального времени.

Восходящие клавиши

1

Нисходящие клавиши

1

Усовершенствованные хромакейеры

1

Линейные клавиши/ клавиши Luma

2

Клавиша перехода

Только для DVE.

Общее количество слоев

5

Генераторы шаблонов

1

Генераторы цвета

2

Двойной экран с рамками и тенями

1

Интерфейс

Минимальное разрешение монитора 1366 x 768.

Аудиомикшер

6 входов x 2–канальный микшер.

Возможность выбора включения / выключения / последующего аудио-видео для каждого канала плюс отдельная регулировка усиления для каждого канала.

Измерение уровня и пиковых значений. Плюс новые улучшения звука Fairlight: компрессор, вентиль, ограничитель, 6 полос параметрического эквалайзера. Мастер управления усилением.

Аналоговый вход

Несбалансированное стерео

Задержка аналогового ввода

До 8 кадров

Входное сопротивление

1.8k

Максимальный уровень входного сигнала

+6 дБВ

Разъем для подключения микрофона к источнику питания

Доступно для обоих разъемов mini jack 3,5 мм.

Прямая трансляция

ATEM SDI Pro ISO поддерживает прямую прямую трансляцию с использованием протокола обмена сообщениями в реальном времени (RTMP) через Ethernet или совместное подключение к мобильному Интернету через USB‑C.

Прямая запись видео и аудио

Порт расширения USB–C 3.1 Gen 1 может записывать данные непосредственно на внешние носители.

Запись видео

4 входа SDI ISO в формате H.264 .mp4 со скоростью до 70 Мб / с в стандарте ATEM video и аудио AAC.

1 x Программа выводится в формате H.264 .mp4 при заданном качестве потоковой передачи и в стандарте ATEM video со звуком AAC.

Запись звука

6 х 2–канальных аудиовходов, записанных в виде отдельных 24‑битных файлов .wav с частотой 48 кГц. Включает в себя 2 аналоговых стереовхода и 4 2-канальных встроенных аудиовхода SDI.

Переключение

Переключение программ записано в виде файла DaVinci Resolve project .drp.

Формат носителя

Поддерживает файловую систему в формате exFAT (Windows / Mac) или HFS + (Mac).

Мониторинг с несколькими видами

1 x 10 просмотров, включая настраиваемую программу / предварительный просмотр слева направо, 4 входа SDI, медиаплеер, статус потоковой передачи, статус записи и аудиометры.

Стандарт видеосигнала с несколькими режимами просмотра

HD

Медиаплееры

1

Каналы

Заполните и нажмите для каждого медиаплеера.

Емкость пула неподвижных изображений

20 с заливкой и ключом.

Формат неподвижного изображения медиа-пула

PNG, TGA, BMP, GIF, JPEG и TIFF.

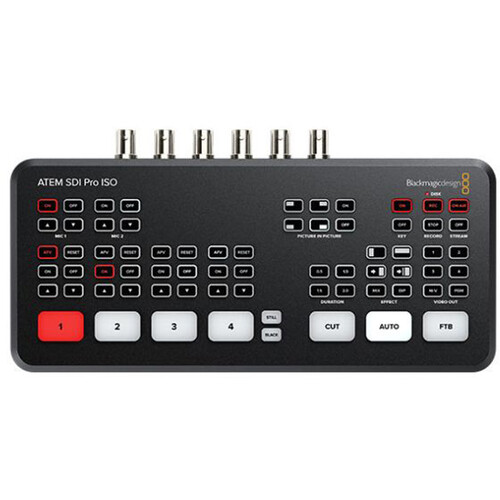

Панель управления

Встроенная панель управления. Программная панель управления с управлением камерой в комплекте. Поддерживает дополнительную аппаратную панель.

Подключение к панели управления

Ethernet поддерживает базовую сеть 10/100/1000. Ethernet используется для прямого соединения между панелью и корпусом или через сеть. ATEM SDI Pro ISO также поддерживает прямое подключение по USB‑C. Для обновления программного обеспечения используется Ethernet или USB‑C.

Совместимость с панелью управления

Включает в себя программную панель управления ATEM. Также совместим с расширенной панелью ATEM 1 M / E, расширенной панелью ATEM 2 M / E и расширенной панелью ATEM 4 M / E. ATEM SDI Pro ISO можно настроить с помощью утилиты настройки аппаратной панели Blackmagic Videohub для маршрутизации источников к адресатам с помощью Videohub Smart Control Pro и Videohub Master Control Pro.

Панель управления в комплекте

Программная панель управления ATEM входит в комплект поставки бесплатно для Mac 11.0 Big Sur, Mac 12.0 Monterey или более поздней версии и Windows 10 64 bit или Windows 11.

Обновления программного обеспечения

С помощью USB или Ethernet-соединения напрямую подключается к компьютерам Mac OS X или Windows. Включает в себя утилиту ATEM Switcher.

Конфигурация

Устанавливается с помощью программной панели управления ATEM, исключая IP-адрес корпуса ATEM, который устанавливается с помощью утилиты ATEM Switcher, подключенной через USB к корпусу.

Источник питания

1 х внешний источник питания 12 В.

Энергопотребление

36 Вт

Рабочая температура

От 5 ° C до 40 ° C (41 ° - 104 ° F)

Температура хранения

От -10 ° до 60 ° C (от 14 ° до 140 ° F)

Относительная влажность

От 0% до 90% без конденсации
