Моторизированная голова SlideKamera X-HEAD STUDIO

Имеется возможность выбрать моторы и модуль управления объективом. Это может быть Tilta M или PDMOVIE.

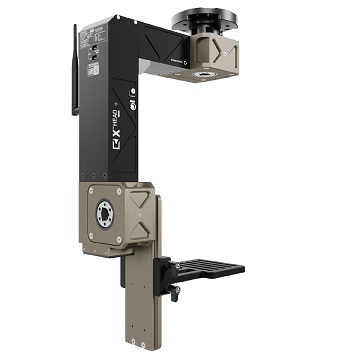

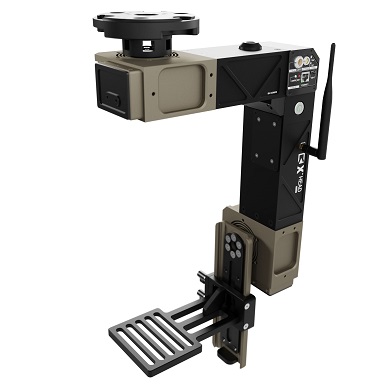

Моторизированная голова X-HEAD STUDIO предназначена для точного поворота видео-, кино- или телекамер на 360 градусов по двум осям - X и Y. Голова содержит два редуктора новейшего поколения для оси панорамирования и оси наклона. Нагрузка - 16 кг.

Моторизированная голова X-HEAD предназначена для использования при работе в перевернутом виде. Такой вид работ характерен для операторских кранов. Кроме того, именно эта голова великолепно сочетается с модульным слайдером Slidekamera ATLAS MODULAR при использовании слайдера в перевернутом виде и установке на потолке.



но для оси наклонов.



---

РАБОТА В ПЕРЕВЕРНУТОМ ВИДЕ И В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ





Голова предназначена для работы в подвешенном состоянии (свисая вниз) на кранах или на перевернутом вверх ногами слайдере, и в этом случае она работает лучше всего.

Благодаря усиленным редукторам он также может работать в вертикальном положении на штативах, слайдерах и т. д.

Обратите внимание, что жесткость системы может быть снижена, а нагрузка должна быть уменьшена по сравнению с работой в перевернутом виде.

---

ВЫСОКОКАЧЕСТВЕННЫЕ РАЗЪЕМЫ

В голове, как и в других устройствах Slidekamera, используются сверхпрочные разъемы LEMO. Конструкция как головы, так и электроприводов обеспечивает питание и передачу данных по одному кабелю, что позволяет работать быстрее и безопаснее и уменьшить количество используемых проводов.

Разъемы совместимы с широким спектром адаптеров переменного тока, от небольших зарядных устройств для одного устройства до больших блоков питания с коммуникационными модулями, предназначенными для больших комплектов.

---

УНИФИЦИРОВАННОЕ КРЕПЛЕНИЕ

Голова X-HEAD STUDIO оснащена нашим унифицированным креплением, совместимым со слайдерами SLIDEKAMERA (слайдер TITAN и ATLAS MODULAR), а также с кранами и штативами. Оно обеспечивает прочное и жесткое крепление головы и позволяет безопасно устанавливать устройства и в перевернутом положении.

---

PDMOVIE - СИСТЕМА УПРАВЛЕНИЯ ОБЪЕКТИВОМ

Голова BULL HEAD STUDIO оснащена LSC-портом для подключения системы управления объективами - моторчики PDMOVIE.

Последовательно может быть подключено до 3-х моторчиков, что обеспечивает полное управление объективом. Управление объективами, как и всей системой, может осуществляться с помощью пульта управления KAIROS либо с использованием программного обеспечения Dragonframe или Slideye 2.0 на Mac/ПК (требуется адаптер Slidelink v3.0).

---

УПРАВЛЕНИЕ ГОЛОВОЙ

В зависимости от задач головой можно управлять с помощью одного из пультов AION 2D или KAIROS.

Пульт AION 2D (управление только головой)

• простой и легкий
• управление по двум осям (только голова)
• интуитивно понятное управление с помощью джойстика
• регулируемая скорость и ускорение
• 3 ячейки памяти для хранения и воспроизведения траектории движения

Пульт управления KAIROS (управление системой)

• управление до 6 осей
• обеспечивает управление объективами
• отдельные ручки и джойстик для каждой оси
• регулировка скорости и ускорения каждой оси
• 8 ячеек памяти для хранения и воспроизведения позиций и траекторий движения
• подключение к сети Ethernet и Wi-Fi (требуются устройства со Slidelink v3.0)
• регулярные обновления прошивки

---

SLIDELINK v3.0 - КОММУНИКАЦИОННЫЙ МОДУЛЬ

Модуль SLIDELINK 3.0 обеспечивает возможность управления по локальной сети Ethernet или Wi-Fi, а так же подключать к устройству управления несколько групп устройств объединённых в одну систему. Группой устройств объединённых в одну системой в может быть комплект модульного слайдера, электропривода и моторизированной головы.  Устройством управления может выступать пульт управления KAIROS, ПК с программным обеспечением DRAGONFRAME или программное обеспечение SLIDEKAMERA SLIDEYE 2.0.

Для полноценной работы группы устройств достаточно одного модуля Slidelink v3.0. Для упрощения подключения рекомендуется использовать модуль, встроенный в блок питания PSU320 E.Если нет необходимости подключения по локальной сети или WiFi, то достаточно использовать блок питания PSU320.

В этом случае для передачи питания и управляющих сигналов достаточно одного кабеля от блока PSU к системе.

Для отдельных задач может потребоваться, что бы модуль Slidelink был встроен непосредственно в голову. В этом случае кабель управления и питания будут подключаться к голове.

---

КОМПЛЕКТАЦИЯ

• голова X-HEAD STUDIO
• транспортный кейс
• кабель с разъемами LEMO (длина 3 м)

Дополнительно обязательно нужно приобретать блок питания, один на всю систему.

---





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

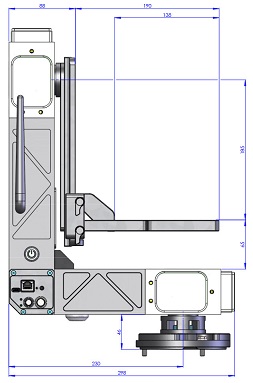

Габариты:
ширина 298 мм
глубина 133 мм
высота 424 мм
Вес головы: 8 кг
Нагрузка: 16 кг.

Максимальное ускорение: 360 градусов/сек

• HET-BUS и питание DC 36V: LEMO 6-pin
• пульт управления: mini-Lemo 4-pin (включает выход питания 12V для пульта управления)
• сервисный порт USB-C (2 шт)

Выходы (разъемы)

• LSC (управление объективами) mini-LEMO 6-pin
• триггер - мини-джек 2,5 мм

Входные разъемы при встроенном в голову Slidelink

• USB-C
• RJ-45 (Ethernet)
