Ввод сигнала
- Макс. входной сигнал HDMI: 4096×2160p60, 4:2:0; 4096×2160p30 4:4:4/4:2:2
Макс. входной сигнал SDI: 2048×1080p60, 4:2:2
- Входной 16ch встроенный звук SDI
- Вход 8ch, 24-битный встроенный звук HDMI
- Входной звук с разъема LINE IN 3,5 мм
Кодирование
- Профили кодирования двух потоков: основной и дополнительный поток (макс. битрейт: 32 Мбит/с)
- Поддержка кодирования видео H.264/HEVC
- Кодирование 8ch AAC
|
Стриминг
- Нативная поддержка стриминга на Facebook, Twitch и YouTube
- Поддерживаемые потоковые протоколы: RTSP/RTMP/RTMPS/SRT Caller/SRT Listener/NDI|HX2/NDI|HX3/HLS/TS через UDP/TS через RTP/TVU ISSP
- До 6 одновременных сеансов через разные протоколы
- Поддержка стриминга по расписанию для каждого таргета
Запись
- Запись на SD-карту или внешний USB-накопитель, поддерживается формат MP4 или MOV.
- Поддержка loop-записи на SD-карту
- Делитесь записанными файлами по NFS/CIFS/SMB
- Поддержка записи по расписанию
|
Прочее
- LCD-монитор для отображения состояния системы и входного сигнала
- Подключение к Интернету через проводной Ethernet и беспроводную сеть
- Дистанционное управление через веб-интерфейс и Magewell Cloud
- Предоставление HTTP-API
|
Кодер Ultra Encode AIO — наиболее совершенная модель из линейки кодеров Magewell, обладающий невероятно широким функционалом и возможностями. Кодирование и потоковая передача 4K (для HDMI), одновременная многопротокольная потоковая передача на несколько таргетов; битрейт потока 32 Мбит/c; запись сигнала на локальный носитель и многое другое. Magewell Ultra Encode AIO идеально подходит для организации высококачественных потоковых трансляций для спорта, образования, а также производства на основе IP и AV-over-IP.
Работа с двумя входами видео
Ultra Encode AIO может кодировать один источник входного сигнала в реальном времени — либо HDMI, либо SDI — или микшировать видео с входов HDMI и SDI (картинка-в-картинке или бок-о-бок) в комбинированный выход. К выходному профилю можно применить до восьми настраиваемых пользователем оверлеев, включая текст, изображение и часы.
Обширная поддержка форматов и протоколов
Ultra Encode AIO поддерживает несколько форматов кодирования видео, включая H.264, H.265 (HEVC), NDI|HX 2 и NDI|HX 3, а также широкий спектр сетевых протоколов для передачи видео по сети, включая RTMP, RTMPS, SRT, RTSP, RTP, HLS и TVU ISSP. В формате AAC можно закодировать до восьми каналов звука.
Мощные возможности кодирования и потоковой передачи
Максимальный разрешение кодированного сигнала составляет 4096×2160 при 30 кадрах в секунду с источников HDMI или до 1080p при 60 кадрах в секунду с входа 3G-SDI. Ultra Encode AIO может вести потоковую передачу на 6 различных таргетов одновременно с битрейтом до 32 Мбит/с на каждый поток.
Универсальная запись и потоковая передача
Ultra Encode AIO поддерживает одновременную потоковую передачу и локальную запись. Входной сигнал можно записывать в виде файла на SD-карту или внешнее USB Flash-устройство, а также в сетевое хранилище (NFS, CIFS или SMB).
Поддержка NDI | HX 3
Для IP-рабочих процессов и AV-over-IP, кодер Ultra Encode AIO поддерживает NDI|HX 3 — последнюю версию высокоэффективного протокола передачи мультимедиа по NDI IP низкой пропускной способностью. Ultra Encode AIO также поддерживает более раннюю версию NDI®|HX 2.
Входные интерфейсы
- Макс. разрешение входного и сквозного HDMI:
- 4096×2160 30fps 4:4:4/4:2:2
- 4096×2160 60fps 4:2:0
- 2048×1080p/2048×1080i/1920×1080p/1920×1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
- 1280×720p 25/29.97/30/50/59.94/60
- 720×576 25p/50i (PAL SD)
- 720×480 29.97p/59.94i (NTSC SD)
- Макс. разрешение входного и сквозного SDI:
- 2048×1080 60fps 4:2:2
- 2048×1080p/2048×1080i/1920×1080p/1920×1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
- 1280×720p 25/29.97/30/50/59.94/60
- 720×576 25p/50i (PAL SD)
- 720×480 29.97p/59.94i (NTSC SD)
- Кастомный EDID
- Поддержка 8/10/12-битного цвета
- Вход и пропуск 16-канального встроенного звука SDI
- Вход и пропуск8-канальнго, 24-битного встроенного звука HDMI, 192 кГц
- Ввод внешнего аналогового звука с разъема 3,5 мм LINE IN
- Вход и сквозной выход SD/HD/3G BNC
- Стандарты SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)
- Вход HDMI и сквозные интерфейсы: HDMI 1.4a, DVI-D
Функции кодирования
- Двойное кодирование потока: основной поток и саб-поток
- Максимальный битрейт потока: 32Mbps
- Поддерживаемые разрешения HDMI:
- 4096×2160p/3840×2160p/2560×1440p30
- 1920×1080p/1280×720p 23.98/24/25/29.97/30/50/59.94/60
- 720×576p25
- 720×480p30
- Поддерживаемые разрешения SDI:
- 1920×1080p/1280×720p 23.98/24/25/29.97/30/50/59.94/60
- 720×576p25
- 720×480p30
- SEI-cообщение H.264/H.265 (HEVC) поддерживает системный тайм-код или тайм-код RP-188, извлеченный из входных данных.
- SEI-cообщение H.264/H.265 (HEVC) поддерживает собственный CEA-608/608 поверх 708 CC
- Преобразование соотношения сторон видео двух потоков
- Кодирование 8-канального AAC
- Поддерживаемые битрейты звука: 256/192/128/96/64/48/32/16 кбит/с.
- Извлечение звука из входного сигнала и вывод через LINE OUT
- Кодирование видео после деинтерлейсинга
- Кодирование чересстрочного входного сигнала в виде основного и сба-потоков в формате чересстрочного H.265 (HEVC)
Стриминг
- Нативная поддержка Facebook, Twitch и YouTube
- Поддерживаемые потоковые протоколы: RTSP/RTMP/RTMPS/SRT Caller/SRT Listener/NDI®|HX2/NDI®|HX 3/HLS/TS через UDP/TS через RTP/TVU ISSP
- Стрим на 6 таргетов по нескольким потоковым протоколам, включая 1 сеанс HLS, RTSP, NDI®|HX2 или NDI®|HX 3 (если включено)
- Укажите основной поток или саб-поток для каждого сеанса потоковой передачи
- Поддержка планировщика потоковой передачи для каждого пункта назначения
Запись
- Поддержка обычной и циклической записи
- Запись на внешнюю SD-карту и внешний USB-накопитель
- Запись основного или саб-потока
- Загрузка записанных файлов через веб-интерфейс
- Поддержка расписания записи
- Видеозаписи в формате MP4 или MOV
- Передача записанных файлов по NFS/CIFS/SMB
Управление конфигурацией
- LCD-монитор для просмотра в реальном времени входного сигнала и состояния сигнала
- Совместим с Magewell Cloud
- Удаленное управление через WebUI и Magewell Cloud
- Доступ к WebUI через ПК и смартфон
- Предоставление системной информации об устройстве и рабочем состоянии в реальном времени через WebUI
- Предварительный просмотр миниатюр через WebUI
- Добавление до 8 оверлеев, включая текст, изображение и часы.
- Настройка параметров громкости и цвета, профилей кодирования, изображение без сигнала, соединение Ethernet и Wi-Fi, а также дату и времени через WebUI.
- Работает одновременно как точка доступа Wi-Fi и станция Wi-Fi
- Обновление прошивки
- Поддержка веб-браузеров Microsoft Edge/Firefox/Chrome/Safari/Opera
- Предоставление HTTP-API
Сетевые интерфейсы
- Проводная сеть Ethernet: 10/100/1000 Мбит/с
- IEEE 802.3af PoE
- Wi-Fi 802.11 a/b/g/n/ac
- Мобильный широкополосный USB-модем 3G/4G (не входит в комплект)

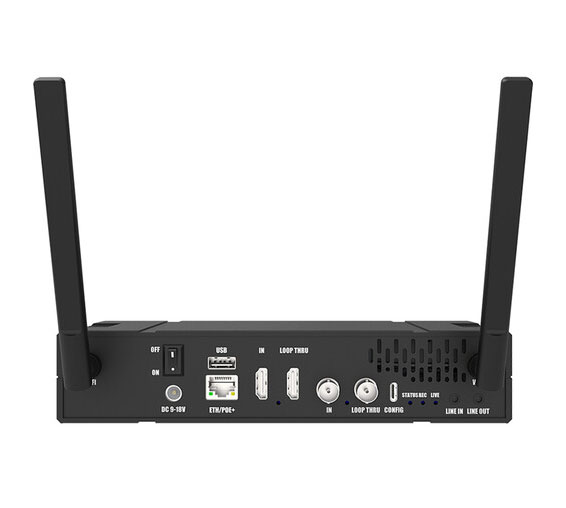

Входные и выходные интерфейсы
- Вход SD/HD/3G BNC и сквозной
- Вход HDMI и сквозной
- 3,5 мм Line IN
- 3,5 мм Line OUT
- USB Type-C
- Слот для SD-карты
- 2 порта USB типа А
LCD-экран и LED-индикатор
- 1,9″ LCD-дисплей с разрешением 320×170, обеспечивающий мониторинг состояния системы и входного сигнала
- LED-индикаторы показывают состояние питания, входного сигнала, записи и потоковой передачи
Питание
- 9 — 18 В постоянного тока
Форм-фактор
- 214,9 мм х 128,2 мм х 44,55 мм
- Поддержка установки в стандартную стойку 1U с помощью комплекта для монтажа в стойку
Рабочие условия
- Рабочая температура: от 0 до 40 градусов C
- Температура хранения: от -20 до 70 град С
- Относительная влажность: от 5% до 90% без конденсации
