Конверторы видеосигналов Конвертер Blackmagic ATEM Microphone Converter

ATEM Microphone Converter Теперь легко расширить вход MADI на коммутаторах ATEM Television Studio, чтобы добавить несколько микрофонов или внешних источников микширования звука. Преобразователь микрофона ITEM просто подключается к MIDI-порту ATEM Television Studio, поэтому не требуется сложной настройки, и дополнительные устройства могут быть даже подключены последовательно для большего количества источников. Каждый преобразователь имеет 4 аналоговых входа с возможностью выбора микрофона / линии и фантомным питанием. Дизайн отличается потрясающим качеством звука с чрезвычайно низким уровнем шума, широким динамическим диапазоном и очень низкими искажениями. В конструкции даже используются 8 отдельных АЦП на каждом отдельном входе, которые работают вместе для расширения динамического диапазона! Также имеется контрольный выход HDMI с прокруткой аудиосигналов.

Высококачественный дизайн в стиле конвертера

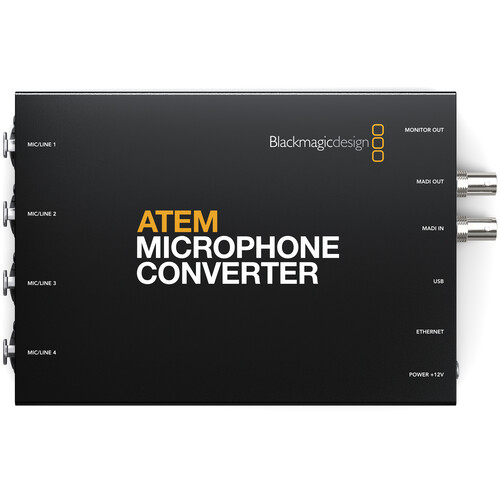

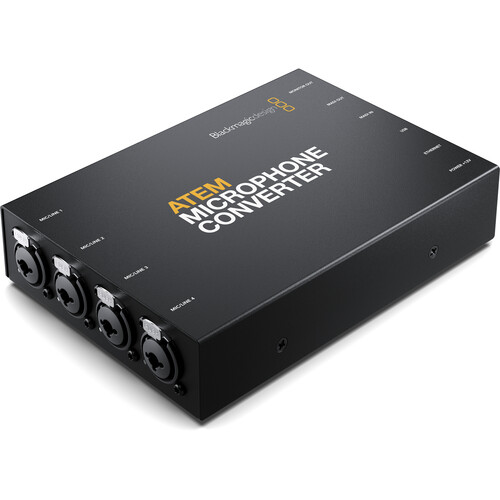

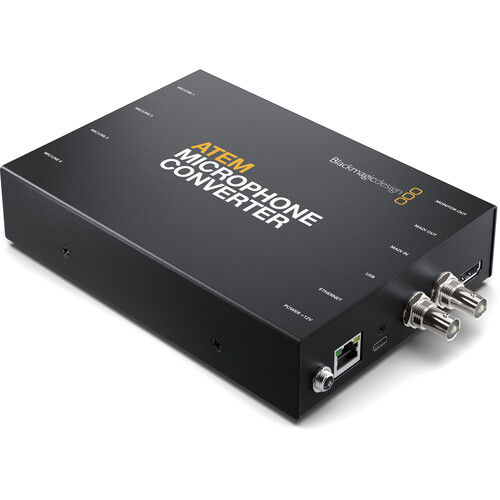

Преобразователь микрофона ATEM имеет знакомую конструкцию на основе конвертера, в которой есть место для аналоговой электроники, необходимой для высококачественного преобразования аналогового звука в цифровой (АЦП). Он оснащен комбинированными входными разъемами XLR / TRS, позволяющими подключать как кабели XLR, так и разъемы jack. Он также включает в себя выход MADI с преобразованным звуком, а также вход MADI, который позволяет последовательно подключать несколько микрофонных преобразователей ATEM, так что более 4 каналов звука могут быть встроены в одно соединение MADI. Также имеется подключение к источнику питания 12 В постоянного тока, а также USB и Ethernet для удаленного администрирования и обновления программного обеспечения. Переключатели позволяют регулировать уровни микрофонного / линейного аудиовхода и включать фантомное питание.

Подключается через MADI для многоканального аудио

MADI, или многоканальный цифровой аудиоинтерфейс, представляет собой многоканальную аудиосвязь, стандартизированную как AES10 Обществом аудиотехники (AES), и определяет формат данных для интерфейса для нескольких каналов цифрового аудио. Выход MADI микрофонного преобразователя ATEM объединяет 4 аналоговых входа в качестве каналов MADI 1, 2, 3 и 4. Микрофонный преобразователь ATEM также включает вход MADI, который используется для подключения нескольких преобразователей, когда вам требуется более 4 каналов звука по одному каналу MADI. Это означает, что если второй преобразователь подключен ко входу другого, то вышестоящий преобразователь разместит свои 4 канала поверх 4 каналов нижестоящего преобразователя.

Инновационное аналого-цифровое преобразование

Каждый аналоговый входной канал оснащен предусилителем со сверхнизким уровнем шума и фиксированным коэффициентом усиления, масштабируемым для управления АЦП с высоким динамическим диапазоном, что полностью исключает использование аналогового микрофонного предусилителя в конструкции, поэтому вход не страдает от щелчков ступени усиления предусилителя или "шума молнии". Микрофонный преобразователь ATEM выходит за рамки обычной практики проектирования в аудиоиндустрии, предусматривающей использование отдельного аудиоадаптера, поскольку каждый вход реализует аналого-цифровое преобразование с использованием 8 аудиоадаптеров с высоким динамическим диапазоном, которые в совокупности функционируют как один аудиоадаптер со сверхвысоким динамическим диапазоном. Это означает, что динамический диапазон каждого входного канала составляет невероятные 131 дБ(А). Кроме того, вы получаете невероятно низкое искажение - всего 0,002%.
Чрезвычайно низкий уровень шума -129 дБВ

Чрезвычайно низкий уровень шума -129 дБВ

Распространенной проблемой микрофонных преобразователей является более высокий уровень шума, при котором в предусилителях генерируется электрический шум. Преобразователь микрофона ATEM устраняет эту проблему, используя совершенно иную конструкцию, в которой входной сигнал преобразуется напрямую с использованием преобразования сверхвысокого динамического диапазона, так что вы передаете необработанный звук на коммутатор, где коммутатор затем может применить столько усиления, сколько требуется для правильного уровня звука. Это означает, что вы не получаете нагнетания шума, вызванного аналоговым каскадом усиления, поэтому вы получаете чрезвычайно низкий фиксированный уровень шума - 129 дБВ, независимо от применяемого цифрового усиления. Затем вы можете применить цифровую регулировку усиления, которая выполняется с шагом усиления в минуту ± 0,1 дБ, который абсолютно неслышен!

Имеет точно подобранные аналоговые входы

Инновационный дизайн микрофонного преобразователя ATEM обладает и другими преимуществами, такими как чрезвычайно точное согласование входных аудиоканалов. Технология проектирования с несколькими АЦП на вход означает, что каждый аналоговый аудиовход имеет очень схожие технические характеристики и допуски, поэтому все входные каналы статистически более однородны. Кроме того, уникальная конструкция входных сигналов АЦП с 8 входами обеспечивает стабильный и непротиворечивый уровень шума, который не будет испытывать негативных последствий модуляции минимального уровня шума, от которых страдают традиционные конструкции АЦП, расположенные в шахматном порядке. Это означает, что вы получаете одинаковую производительность независимо от того, к какому входу вы подключаете микрофон, и даже между несколькими микрофонными преобразователями ATEM.
.Ступени усиления на 1 дБ, которые абсолютно неслышны!

Включает в себя мониторинг по HDMI с прокруткой аудиосигналов!

ATEM Microphone Converter также включает в себя выход для видеомониторинга HDMI, так что вы можете подключить простой телевизор или монитор компьютера для полного отображения состояния! Он включает в себя 4 прокручивающихся осциллограммы за последние 60 секунд, которые одновременно информативны и интересны для просмотра! Существуют также аудиометры, показывающие уровень звука на входном разъеме. Каждый канал также включает в себя пользовательскую метку, установленную с помощью утилиты программного обеспечения. Также имеются индикаторы, показывающие настройки переключателя для выбора микрофонного / линейного входа и фантомного питания. Кроме того, если вы используете последовательные преобразователи, то выходные данные мониторинга будут адаптироваться и отображать более 4 каналов. Вы даже можете задать название конвертера, которое будет отображаться в мониторинге!

Разъемы

Аналоговые аудиовходы

4 комбинированных 3-контактных разъема XLR и TRS 1/4 дюйма с возможностью переключения между линейным уровнем +24 дБ и микрофонным уровнем с поддержкой питания +48 В phacntom.

Входные данные MADI

1 x BNC supports 64 channel MADI digital audio

Выходные данные MADI

1 x BNC supports 64 channel MADI digital audio

Видеовыходы HDMI

1 x monitor out.

Компьютерный интерфейс

1 x USB-C with locking screw

Локальная сеть

Supports 10/100/1000 BASE‑T.

Операционные системы

Mac 12.0 Monterey,
Mac 13.0 Ventura or later.

Windows 10, 64-bit.
Windows 11.

Физические характеристики
