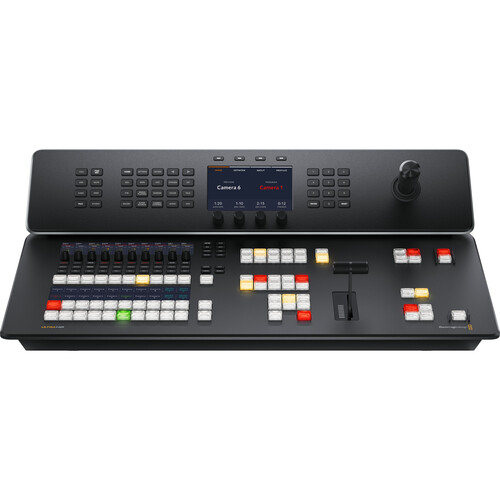

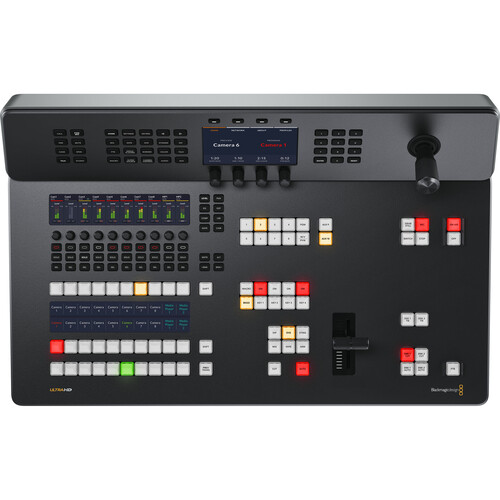

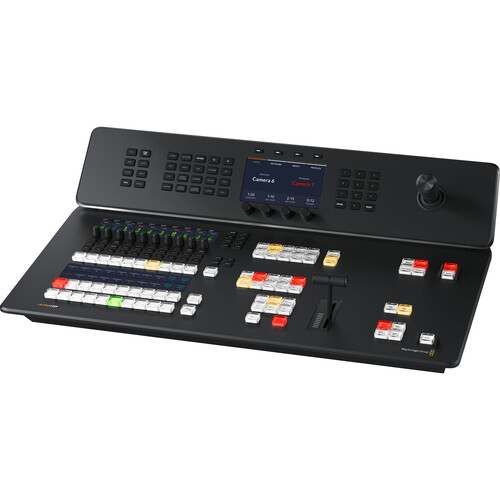

Видеомикшер Blackmagic ATEM Television Studio 4K8

ATEM Television Studio 4K8 — это мощный видеомикшер для прямых трансляций Ultra HD со встроенной панелью управления трансляцией. Получите полнофункциональную студию для прямых трансляций с 8 входами 12G-SDI, 10 дополнительными выходами 12G-SDI для внешних записывающих устройств, 4-портовым коммутатором 10G Ethernet, встроенной функцией потоковой передачи, главным записывающим устройством, мультипросмотром, поддержкой веб-камеры USB, 2 DVE, SuperSource, 4 ATEM Advanced Chroma Keyer, 2 медиаплеера, двусторонняя связь и многое другое!

Новый ATEM Television Studio — это профессиональный микшер для прямых трансляций, встроенный в панель управления вещанием, поэтому его можно использовать для высококачественной работы, при этом он чрезвычайно портативный. Это означает, что вы можете использовать его на небольших площадках, где нет доступа к стойкам для оборудования или вещательным фургонам. Вы получаете мощный видеомикшер с 8 SDI-входами, преобразованными в стандарт, дополнительными выходами, 4 хромакейерами, 2 нисходящими ридерами, SuperSource, 2 медиаплеерами и множеством переходов! Кроме того, он включает в себя целую телевизионную студию с такими функциями, как аппаратная потоковая передача, запись, аудиомикшер, двусторонняя связь, мультипросмотр и дополнительное внутреннее сетевое хранилище. Есть даже модель ISO, которая записывает все 8 входных данных для редактирования!

Три модели ATEM Television Studio на выбор!

Телевизионная студия ATEM Television Studio HD8

Получите полнофункциональную студию прямого эфира с 8 преобразованными в стандарты входами 3G-SDI, встроенной потоковой передачей, master recorder, multiview, поддержкой веб-камеры USB, DVE, 4-мя расширенными хромакейерами ATEM, медиаплеерами, talkback, 4-полосным коммутатором Ethernet и дополнительным внутренним сетевым хранилищем мультимедиа.

Телевизионная студия ATEM Television Studio HD8 ISO

Более продвинутая модель ISO включает в себя все функции ATEM Television Studio HD8 плюс добавляет запись ISO всех 8 входов в отдельные видеофайлы. Также поддерживается до 8 удаленных камер через локальный Ethernet или глобально через Интернет. Удаленные камеры даже поддерживают подсчет голосов и управление камерой!

Телевизионная студия ATEM Television Studio 4K8

Мощный видеомикшер Ultra HD для прямых трансляций, аналогичный модели без ISO HD, но с 8 входами 12G-SDI, 10 дополнительными выходами 12G-SDI для внешних записывающих устройств, 4-портовым коммутатором 10G Ethernet и многим другим!

Перенесите трансляцию с нескольких камер в любое место!

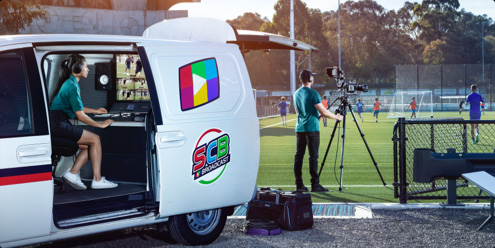

Компактные фургоны для вещания

Благодаря дизайну "все в одном" вы можете создать новое поколение ультракомпактных широковещательных фургонов! Вам не нужны стеллажи с оборудованием, поэтому вы можете устранить беспорядок и создать гораздо более приятную рабочую среду. Для устойчивости вы даже можете вмонтировать переключатель в стол!

Музыкальные площадки и клубы

Некоторые из самых захватывающих заведений, такие как музыкальные залы на первом этаже или комедийные клубы, слишком малы для стоек с видеооборудованием. Однако телестудию ATEM можно перенести в любое помещение! Также легко собрать вещи, даже если место проведения все еще переполнено.

Онлайн-образование

Телестудия ATEM идеально подходит для создания образовательного контента! Поскольку модель ISO записывает видеовходы, вы можете вносить коррективы, заменять снимки и даже добавлять цветокоррекцию! Кроме того, вы даже можете подключиться к Zoom, чтобы включить живой чат со студентами!

Спортивные трансляции в прямом эфире

Телестудия ATEM идеально подходит для спортивных трансляций в прямом эфире, поскольку имеет простой дизайн, которым легко пользоваться волонтерам сообщества. Его можно установить в спортивных клубах или взять с собой в дорогу вместе с командой! С помощью до 8 камер вы сможете запечатлеть все захватывающие ракурсы!

Создание контента в режиме реального времени, постпроизводство и распространение.

Живая постановка

Вы получаете невероятно мощный переключатель на 8 входов как с программным, так и с двумя aux-выходами, так что у вас есть все необходимое для мобильного производства. Это означает, что вы можете подключить до 8 камер! Кроме того, вы получаете профессиональное управление камерой, обратную связь и микширование звука - все это встроено в привычную панель вещания.

Постпродакшн

Модель ISO записывает все входные данные в отдельные файлы, поэтому вы можете редактировать их с помощью любого NLE, поддерживающего multi-cam! Это возможно, потому что все файлы имеют идеальную синхронизацию по временному коду! Кроме того, благодаря встроенному сетевому хранилищу вы можете редактировать во время записи! Несколько пользователей могут даже обмениваться мультимедиа и сотрудничать!

 Стриминг

Встроенный блок для стриминга аппаратным способом позволяет вести потоковые трансляции событий на мировую аудиторию. Файлы записываются в кодек H.264 с AAC-звуком, полностью отвечающим требованиям платформы YouTube. Кроме того, предусмотрены вспомогательные выходы для вывода речевого контента на большие экраны и проекторы.

Простой в использовании и быстрый в освоении!

Никогда еще не было такого простого в использовании переключателя, поскольку вы просто нажимаете любую из кнопок программного ряда на передней панели, чтобы переключаться между источниками видео. Или вы можете предварительно выбрать источник в строке предварительного просмотра, а затем выбрать между вырезанием или эффектными переходами, нажав кнопки вырезать или авто. Вы можете выбрать один из захватывающих переходов, таких как растворение, или более эффектные эффекты, такие как изменение цвета, двойное сжатие и ДВОЙНОЕ нажатие. Вы даже можете добавить DVE для picture in picture effects с настраиваемой графикой. Существуют также медиаплееры, которые позволяют сохранять графику с альфа-каналами для титров и графики, которую вы можете загружать в качестве видеовхода в режиме реального времени. Тогда вы сможете посмотреть результаты в прямом эфире!

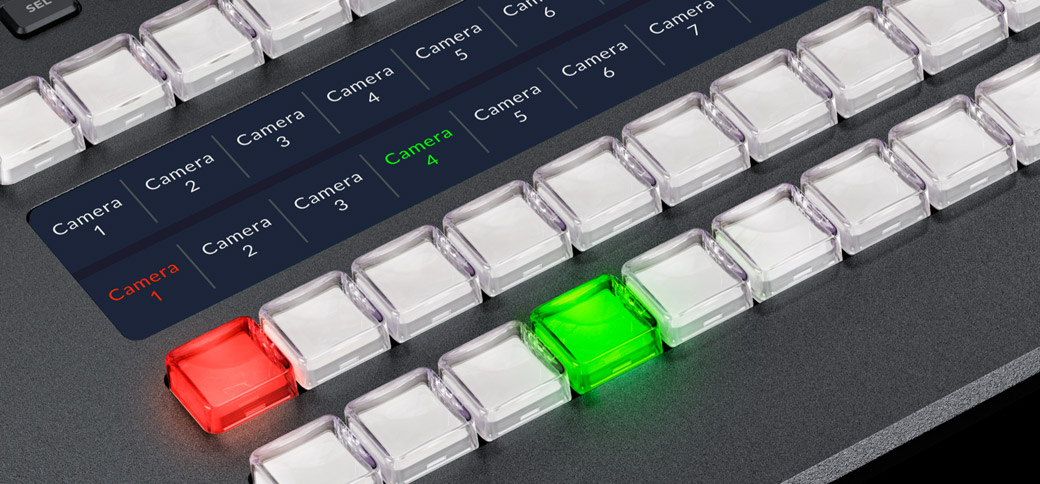

Переключение эффектов микширования в истинном стиле вещания

Телестудия ATEM использует профессиональный стиль работы с программами / предварительным просмотром, который в точности соответствует тому, как крупные вещательные компании используют коммутаторы прямого эфира! Однако телестудию ATEM можно переключить в режим A / B, что проще, когда ею пользуются волонтеры или общественные группы. Однако, если вы хотите управлять коммутатором как профессионал вещания, то программа / предварительный просмотр идеальны! Это означает, что источник не будет включен в эфир до тех пор, пока вы не нажмете кнопку "Вырезать" или "Авто". Этот двухэтапный процесс означает, что вы видите, что выбираете, перед тем, как выпустить это в эфир, поэтому вы допускаете меньше ошибок. Плюс работа с программой / предварительным просмотром - это фантастический способ подготовить студентов к карьере на вещательном телевидении!

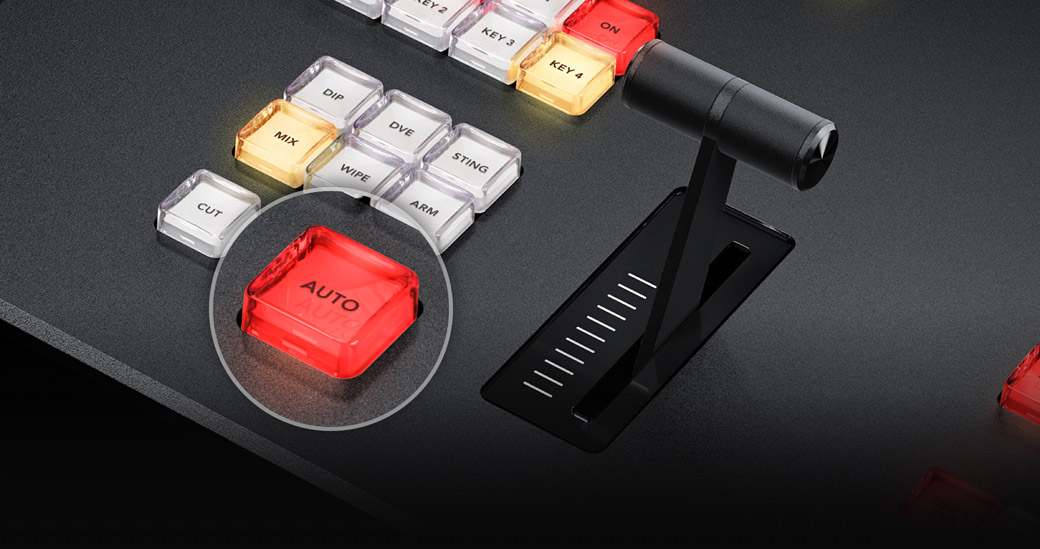

Легко добавлять захватывающие видеоэффекты!

Одним из преимуществ телевизионной студии ATEM является широкий спектр профессиональных встроенных видеоэффектов! Кнопка обрезки обеспечивает мгновенную обрезку при переключении между источниками. Т-образный фейдер можно использовать для перехода видеоэффектов, или вы можете выполнить переход автоматически, нажав кнопку auto. Автоматически использует продолжительность перехода, установленную в системном элементе управления. Вы также можете выбрать тип эффекта, который вы хотите, включая mix, который обеспечивает плавный переход между источниками, или dip, который обеспечивает переходы с помощью третьего источника видео, такого как генератор цвета. В комплект входит широкий выбор салфеток SMPTE, а также забавные эффекты DVE, которые сдвигают или сжимают изображение с экрана при переходе между источниками видео!

Включает в себя множество чрезвычайно креативных переходов!

Телевизионная студия ATEM включает в себя те же переходы, что и в дорогих коммутаторах вещания. Это означает, что эффекты и переходы можно настраивать самыми разными способами, поэтому они на удивление мощные. Вы никогда не перестанете находить новые способы их использования! Это потому, что все переходы можно настроить, настроив такие параметры, как продолжительность, цвет границы, ширина границы, положение и направление. Вы даже можете использовать DVE с переходом стирания, когда DVE перемещает изображение по краю стирания. Это называется графическим стиранием, и оно часто используется в спортивных трансляциях. Кнопку предварительного просмотра перехода можно использовать для настройки эффектов в автономном режиме, что отлично подходит для устранения ошибок.

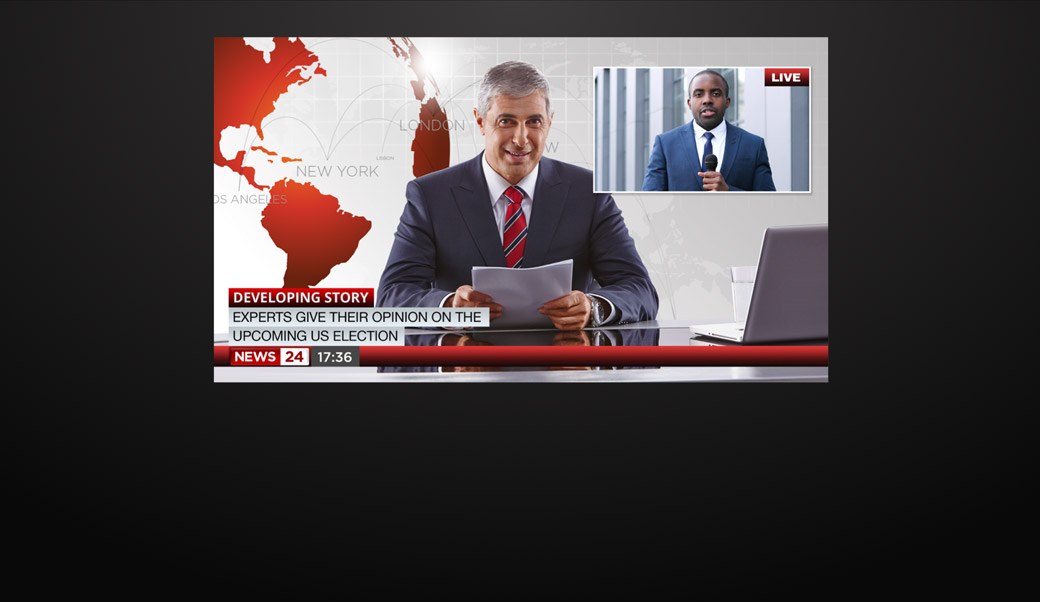

Встроенный DVE для трансляции видеоэффектов

ATEM Television Studio HD имеет независимый DVE, который позволяет вам изменять положение графики и создавать изображения в композициях изображений. Вы получаете потрясающее качество, а DVE поддерживает позиционирование, изменение размера и масштабирование, и все это в режиме реального времени. DVE позволяет создавать профессиональные эффекты "картинка в картинке" с настраиваемыми 3D-границами, тенями и освещением. DVEs также можно использовать для создания потрясающих переходов DVE с эффектами squeeze, swoosh и push, которые добавят увлекательности вашему программированию. Вы даже можете комбинировать переходы DVE с пользовательской графикой, чтобы создавать свои собственные переходы для стирания графики! Кроме того, существует также многоуровневый процессор обработки данных SuperSource с 4 дополнительными DV!

Поддерживает внутренние носители для фотоснимков и движущейся графики

Встроенный медиа-пул хранит графику и анимацию вещательного качества, которые можно воспроизводить с помощью встроенных медиаплееров. Медиаплееры отображаются как независимые источники, поэтому вам не нужно тратить впустую ни один из SDI-входов для графики. Для обеспечения высочайшего качества все носители поддерживают цветовое пространство RGB с альфа-каналом, обеспечивая прозрачность и многослойность. Медиа-пул вмещает 20 фотоснимков с разрешением HD. Видеоклипы с движущейся графикой для анимации и "стингеров" могут содержать до 400 кадров в разрешении 720HD и 200 кадров в разрешении 1080HD. Программное обеспечение ATEM Control позволяет загружать носители и управлять ими. Вы даже можете подготовить графику в Adobe Photoshop, а затем загрузить в медиа-пул с помощью бесплатного плагина ATEM Photoshop!

Включает в себя 4 усовершенствованных хромакейера ATEM

Телевизионная студия ATEM идеально подходит для работы с новостями и презентациями на съемочной площадке, поскольку оснащена 4-мя усовершенствованными цветовыми клавишами ATEM для создания эффектов зеленого экрана. Хромакейнеры невероятно мощные и включают в себя такие функции, как средство выбора цвета для выборки фоновых цветов для автоматической генерации ключевых параметров. Вы получаете точное управление краями и бликами, и есть даже корректор цвета переднего плана, позволяющий сочетать слои переднего плана и фона для создания бесшовных композиций. Вы даже можете использовать его для наложения заголовков, создавая графику на зеленом или синем фоне. Благодаря 4 усовершенствованным цветокорректорам ATEM Television Studio идеально подходит для создания виртуальных декораций с фиксированной камерой!

Мощная обработка суперисточников!

В дополнение к DVE в телестудии ATEM также имеется мощный многоуровневый процессор SuperSource! SuperSource предоставляет вам 4 дополнительных двухслойных слоя плюс фоновый слой, все они объединены в качестве дополнительного источника ввода. Любой видеовход может быть использован в качестве источника для каждого DVE, затем все это накладывается поверх пользовательского фона медиаплеера или видео в реальном времени. SuperSource идеально подходит для создания нескольких дисплеев "картинка в картинке" с интервьюируемыми людьми, потому что вы можете настроить эффект таким образом, чтобы зритель мог видеть каждого интервьюируемого в стильной графике. SuperSource - это все равно что встроенный полностью независимый многослойный VFX-коммутатор!

До 8 входов преобразователя стандартов 3G-SDI!

ATEM Television Studio HD оснащен 8 независимыми 3G-SDI входами, каждый из которых оснащен собственным преобразователем стандартов. Это означает, что можно преобразовать любой источник входного сигнала 1080HD или 720HD в стандарт видео коммутатора! Это означает, что вы могли бы настроить каждый SDI-вход коммутатора на другой телевизионный стандарт, и все входы просто работали бы! Входные аудиоканалы SDI 1, 2, 3 и 4 также могут быть вручную перенаправлены на различные встроенные аудиоканалы в программе и выходы aux. Кроме того, вы даже можете маршрутизировать аудиоканалы 1 и 2 с SDI-входов на цифровой аудиовыход MADI, так что вы можете передать аудио с помощью переключателя внешнему аудиоинженеру для микширования.
Профессиональные выходы 3G-SDI со встроенным 16-канальным звуком

Профессиональные выходы 3G‑SDI со встроенным 16-канальным звуком

Телевизионная студия ATEM включает в себя девять программных выходов 3G‑SDI, так что у вас достаточно подключений для отправки отдельной обратной передачи программы на все ваши камеры! Это важно, потому что возврат программы SDI используется для отправки информации о подсчете, обратной связи и управлении обратно на камеры! Вы также получаете 2 выделенных выхода aux для управления сценическими мониторами и мастер-рекордерами. Эти выходы aux можно переключать в режиме реального времени с помощью специальных кнопок на панели управления! Aux 1 даже включает в себя экранный счетчик для мониторинга ведущего. Кроме того, вы можете вручную направлять звук на все 16 встроенных аудиоканалов на SDI-выходах! Для мониторинга камеры предусмотрен специальный выход 3G-SDI и HDMI для режима multi view.

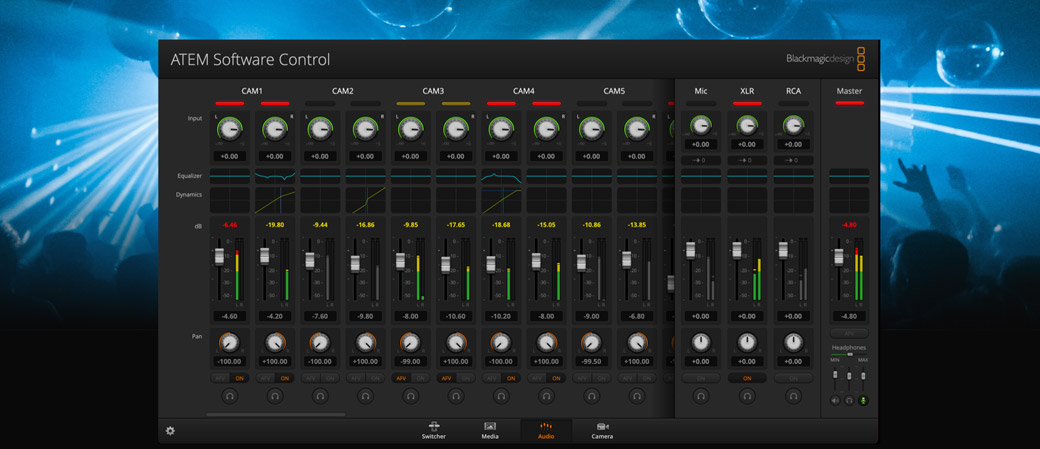

Встроенный аудиомикшер с 6-полосным эквалайзером, компрессором и ограничителем

Благодаря встроенному аудиомикшеру Fairlight ATEM Television Studio HD позволяет выполнять сложное микширование живого звука. Встроенный микшер имеет достаточное количество каналов для всех SDI-входов, а также дополнительные каналы для XLR, RCA и MADI-входов! Каждый входной канал оснащен высококачественным 6-полосным параметрическим эквалайзером, компрессором, ограничителем, расширителем и шумоподавителем, а также регуляторами уровня и панорамирования. Вы можете микшировать все эти входные каналы одновременно или установить для источников видео значение "аудио следует за видео". Аудиомикшер чрезвычайно мощный, и его можно регулировать с передней панели с помощью специальных элементов управления аудиомикшером и ЖК-дисплея. Кроме того, вы также можете микшировать аудио с помощью программного управления ATEM!

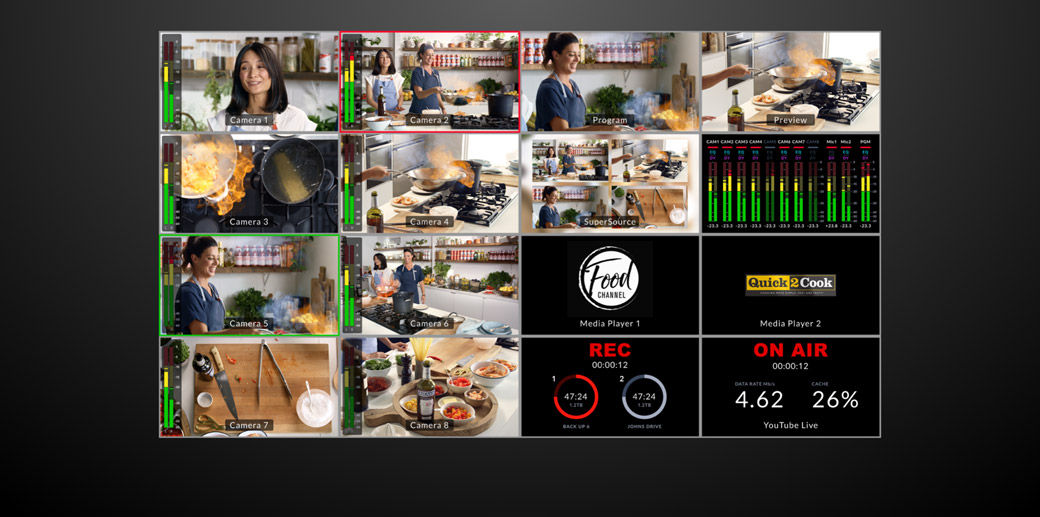

Встроенный Multiview поддерживает 16 источников на одном мониторе

При проведении масштабных прямых трансляций с использованием нескольких камер жизненно важно видеть все ваши видеоисточники одновременно на одном мониторе. ATEM Television Studio HD включает в себя профессиональный режим multi view, который позволяет просматривать все видеовходы, предварительный просмотр и программирование на одном мониторе SDI или HDMI. Вы даже можете отправить мультивидение на выходы aux! Каждый вид с камеры включает индикаторы подсчета, чтобы вы знали, когда каждый источник находится в эфире, плюс каждый вид имеет пользовательские метки и аудиометры. Вы можете полностью настроить макет multiview, обеспечивая до 16 одновременных просмотров! Вы также можете выбрать одно из дополнительных представлений статуса, которое позволяет отслеживать запись, потоковую передачу и состояние аудиомикшера прямо из мультивидения!

Прямая трансляция для мировой аудитории!

ATEM Television Studio HD имеет встроенный аппаратный движок потоковой передачи для прямой трансляции для глобальной аудитории! Это означает, что вы можете вести прямую трансляцию на таких сервисах, как YouTube, Facebook и Twitch, в лучшем качестве видео и без пропущенных кадров. Потоковая передача работает с использованием подключения Ethernet к Интернету, или вы можете подключить смартфон для использования мобильных данных! Затем вы просто выбираете службу потоковой передачи и вводите ключ потоковой передачи с помощью программного управления ATEM. Это упрощает настройку потоковой передачи, а удобный индикатор скорости передачи данных показывает требуемую скорость Интернета. Если вы технически подкованы, вы даже можете обновить профили потоковой передачи в файле настроек XML, чтобы добавить новые сервисы!

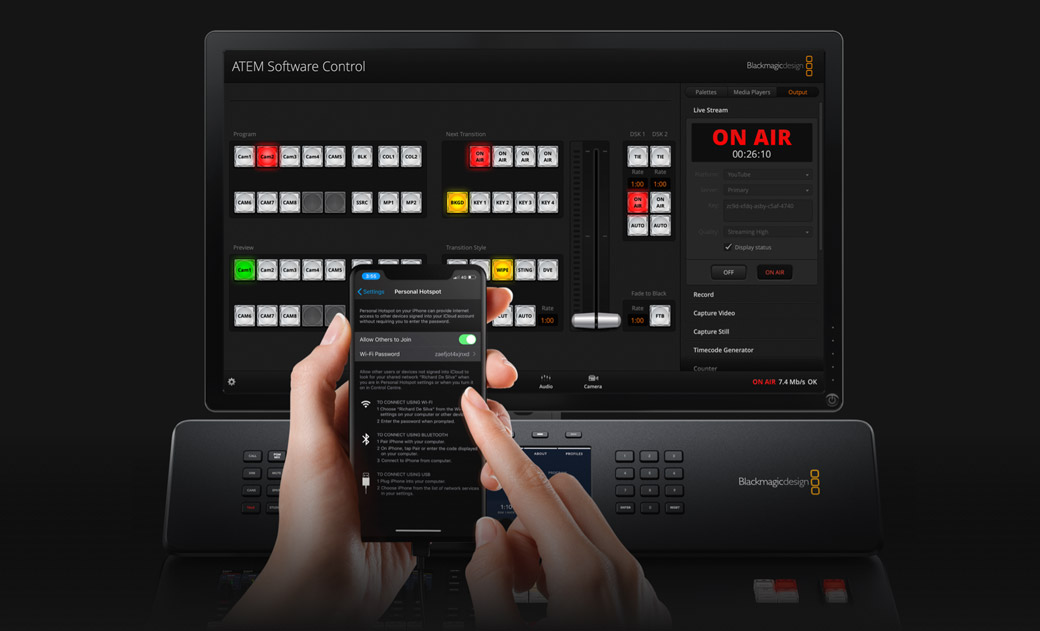

Подключайте телефоны 5G или 4G для передачи мобильных данных

Если вы проводите прямую трансляцию на месте, то ATEM Television Studio HD поддерживает передачу данных с мобильных устройств, подключив телефон Apple или Android к USB-порту. Это также отличная резервная копия для основного Ethernet-соединения. Подключение телефона работает с новейшими высокоскоростными телефонами 5G, а также с более распространенными телефонами 4G! ATEM switcher определит, когда телефон подключен, и автоматически переключит его подключение к Интернету, чтобы использовать его, если соединение Ethernet потеряно. При подключении телефон также будет питаться от USB-порта, поэтому он всегда остается заряженным и готовым к работе. Используя телефонную привязку и мобильные данные, вы получаете идеальное решение для мобильного производства, которое можно транспортировать куда угодно!

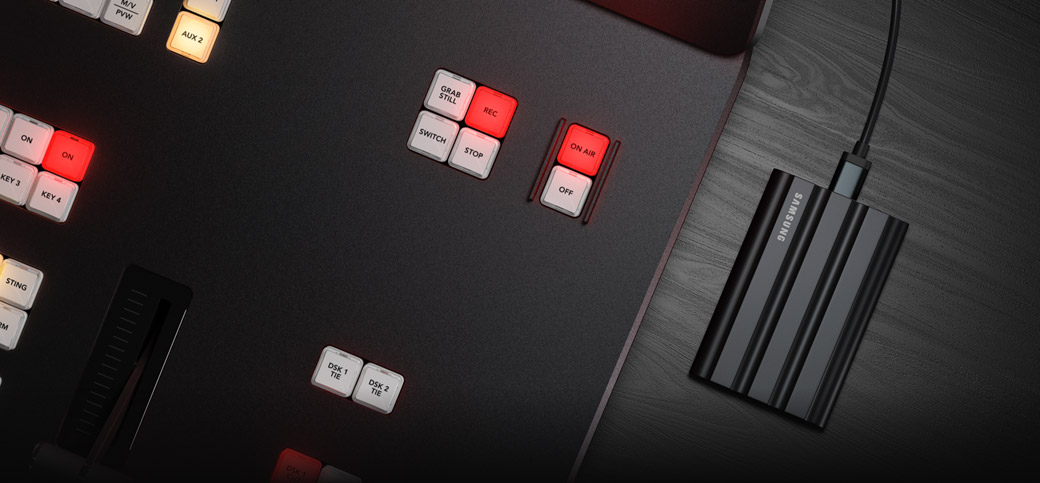

Запись на внутреннюю память или USB-диски

ATEM Television Studio HD поддерживает запись на внешние USB флэш-диски! Или, если установлен дополнительный флэш-диск M.2, вы можете записывать непосредственно во внутреннее сетевое общее хранилище! Внутреннее хранилище плюс любые внешние USB-диски будут доступны для совместного использования по локальной сети Ethernet, чтобы другие пользователи могли работать над задачами постпродакшна, такими как редактирование, цветокоррекция и подготовка графики. Все записи выполнены в формате H.264 со звуком AAC для видео высокого качества и небольших размеров файлов. Вы также можете подключить несколько USB-дисков, поэтому запись будет продолжена, если диск заполнится. У вас даже есть кнопки на панели управления, чтобы начать запись, и вы можете увидеть статус записи в мультивидении!

Подключайтесь к удаленным интернет-камерам!

Еще одной интересной особенностью модели ATEM Television Studio HD ISO является то, что она может подключаться к удаленным камерам! Камеры Blackmagic URSA Broadcast G2, Blackmagic Studio Camera 4K Pro G2 и Blackmagic Studio Camera 6K Pro могут вести прямую трансляцию в формате H.264 непосредственно на коммутатор. Если вы подключены к локальной сети, то просто выберите камеру в меню ввода! Однако, если коммутатор настроен на фиксированный внешний IP-адрес, то вы можете экспортировать XML-файл с настройками камеры для прямой трансляции из любой точки Интернета. Просто загрузите XML-файл в камеру! Плюс вы даже получаете управление камерой и подсчет голосов! Аудио программы также передается обратно на камеру, что отлично подходит для интервью в прямом эфире!

Включает бесплатную панель управления программным обеспечением ATEM

Приложение ATEM Software Control открывает скрытые возможности ATEM Television Studio HD, предоставляя доступ ко всем функциям коммутатора. Программное обеспечение ATEM Control имеет пользовательский интерфейс visual switcher с палитрами параметров для внесения настроек. Хотя вы можете подключиться через USB, при подключении через Ethernet вы можете запустить несколько копий программного обеспечения ATEM Control на разных компьютерах! Программное обеспечение позволяет вам переключаться в режиме реального времени, микшировать звук, корректировать цветопередачу в камерах и управлять мультимедиа. Вы также можете создавать и запускать сложные макросы с помощью программного обеспечения! Кроме того, вы можете сохранить состояние переключателя в виде XML-файла для последующего вызова заданий! Вы даже можете управлять запуском внешних самописцев на гипердеке.

Локализован для 13 популярных языков

ATEM Television Studio HD поддерживает несколько языков в меню и в программном обеспечении ATEM, поэтому вы можете настроить его на тот язык, который вам больше нравится. Вы получаете поддержку английского, китайского, японского, корейского, испанского, немецкого, французского, русского, итальянского, португальского, турецкого, польского и украинского языков. Просто зайдите в меню настройки, чтобы сменить язык, или вы всегда можете переключиться на другой язык в любое время в будущем. Как только язык выбран, меню на всех ЖК-дисплеях изменятся на выбранный язык. Поддержка нескольких языков означает, что ATEM Television Studio HD идеально подходит для съемок в прямом эфире в любой точке мира и с любой съемочной группой!

Гибкое и резервированное питание

Конструкция ATEM Television Studio "все в одном" включает встроенный источник питания, так что вам не придется носить с собой внешний блок питания! Просто подключите его к любой сетевой розетке переменного тока и начните производство в режиме реального времени. Международный источник питания автоматически работает от 100 до 240В переменного тока, поэтому вы можете использовать его в любой точке мира. Кроме того, телевизионная студия ATEM включает в себя подключение как к сети переменного, так и постоянного тока. В комплект поставки входит стандартный разъем питания XLR 12 В постоянного тока, который идеально подходит для резервного питания или для работы от батарей. Это означает, что вы можете использовать его в чрезвычайно отдаленных местах! Кроме того, если внутренний источник питания выйдет из строя, вы можете просто подключить внешний источник постоянного тока для продолжения работы!

Добавьте расширение звука для большего количества микрофонов

Если вы создаете студию подкастинга или вам нужно больше микрофонов, то элемент Microphone Converter позволяет расширить аудиовход. Он подключается к телевизионной студии ATEM с помощью порта MADI, поэтому нет необходимости в сложной настройке, и вы можете подключать устройства последовательно, чтобы добавить больше входов. Каждый преобразователь имеет 4 аналоговых входа с возможностью выбора микрофона / линии и фантомным питанием. Конструкция отличается потрясающим качеством с чрезвычайно низким уровнем шума - 129 дБВ, динамическим диапазоном 131 дБ (А), низким уровнем искажений 0,002% и одинаковыми допусками по всем каналам. Он даже использует 8 отдельных АЦП на каждом входе для коллективного расширения динамического диапазона! Кроме того, у него есть забавный выход для мониторинга HDMI с прокруткой аудиосигналов!

С ATEM Television Studio HD легко приступить к прямой трансляции и производству видео с несколькими камерами! В этом разделе мы покажем вам, как подключить и настроить ATEM Television Studio HD, чтобы вы могли создать свой первый прямой эфир! ATEM Television Studio HD - это компактный широковещательный коммутатор, который позволяет переключать 8 источников видео с разрешением 3G-SDI, а выход выглядит как обычная USB-веб-камера, которую вы даже можете подключить для звонков Zoom с видео в реальном времени. Встроенная панель управления ATEM Television Studio HD оснащена всеми необходимыми элементами управления для упрощения переключения программ. Кроме того, программное обеспечение ATEM Control используется для получения доступа к дополнительным функциям, ввода сведений о потоковой передаче и загрузки мультимедиа в медиа-пул.

Характеристики

Разъемы

SDI Video Inputs

8

SDI Video Outputs

12

SDI Rates

1.5G, 3G, 6G, 12G

HDMI Video Outputs

1

Total Audio Inputs

2 x XLR balanced analog audio,

1 x BNC 32 Ch MADI digital audio,

2 x RCA stereo analog audio,

1 x 5 pin XLR Talkback.

Total Audio Outputs

4 x 1/4 inch Jack analog audio,

1 x BNC 64 Ch MADI digital audio, up to 50 active,

1 x 5 pin XLR Talkback.

SDI Audio Inputs

4 Ch embedded audio on all SDI inputs.

SDI Audio Outputs

16 assignable channels.

Timecode Connections

1 x BNC In, 1 x BNC Out.

Reference Input

1 x BNC In, 1 x BNC Out.

Tri-Sync or Black Burst.

Video Input Re-Sync

On all 8 inputs.

Frame Rate and Format Converters

On all 8 inputs.

SDI Aux Outputs

10

SDI Program Outputs

1

Webcam Output

2 x USB-C supporting 720p or 1080p at PGM frame rate.

Total Multi Views

1 x 12G-SDI

1 x HDMI 2.0

Remote

RJ12 supports RS-422

Control Panel Connection

Ethernet. Direct connection between panel and chassis, or via network.

Internal Timecode Generator

Yes

Talkback

RJ45 for 3rd party talkback systems.

Tally Output

Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).

Ethernet

4 x RJ45 with internet network switch. Supports 10/100/1000/10G BASE-T.

Computer Interface

2 x USB-C supports USB 2.0 for external drive recording, webcam out, software control, software updates and switcher connection.

Operating Systems

Mac 12.0 Monterey,
Mac 13.0 Ventura or later.

Windows 10 and 11.
