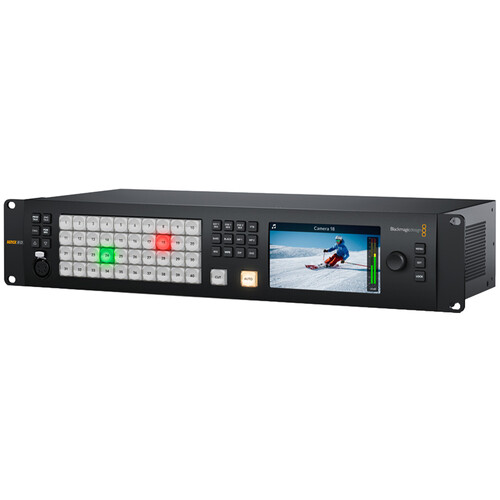

Blackmagic ATEM 4 M/E Constellation 4K

ATEM 4 M/E Constellation 4K — это массивный видеомикшер 4 M/E Ultra HD для прямых трансляций. Он имеет 40 преобразованных в стандарты входов 12G-SDI, 24 дополнительных выхода 12G-SDI, 4 DVE, 16 усовершенствованных хроматических ключей ATEM, 4 медиаплеера, 4 независимых мультипросмотра Ultra HD, 2 процессора SuperSource и многое другое. Вы даже получаете встроенную двустороннюю связь и профессиональный 156-канальный аудиомикшер Fairlight с эквалайзером и динамикой!

ATEM Constellation , самые мощные в мире HD-микшеры для прямых трансляций! Эти невероятно мощные HD-микшеры доступны в 3 моделях, включая модель 1 M/E с 10 входами, модель 2 M/E с 20 входами и массивную модель 4 M/E с 40 входами! Кроме того, каждый вход SDI оснащен полным преобразователем стандартов! ATEM Constellation включает в себя расширенные функции, такие как DVE, расширенные цветные ключи ATEM, медиаплееры, мультипросмотры и процессоры SuperSource! Кроме того, встроенный аудиомикшер Fairlight включает в себя компрессор, лимитер, 6-полосный параметрический эквалайзер и расширитель на каждом входе. В комплект входит бесплатное программное управление ATEM, или вы можете добавить расширенную панель ATEM с 1 M/E, 2 M/E или 4 M/E!

Четыре модели на выбор!

ATEM 1 M/E Constellation HD
Мощный видеомикшер 1 M/E включает в себя 10 преобразованных по стандарту входов 3G-SDI, 6 выходов 3G-SDI, DVE, 4 хромакея, 16-канальный мультипросмотр, медиаплееры, двустороннюю связь и USB-выход для веб-камеры.

ATEM 2 M/E Constellation HD
Модель 2 M/E удваивает возможности модели 1 M/E с 20 входами 3G-SDI, 12 выходами 3G-SDI, 2 DVE, 8 расширенных клавиш ATEM, 2 мультипросмотрами и SuperSource, всего 6 DVE

ATEM 4 M/E Constellation HD
Массивная модель 4 M/E удваивает возможности модели 2 M/E с 40 входами 3G-SDI, 24 выходами 3G-SDI, 4 DVE, 16 расширенных клавиш ATEM, 4 мультипросмотрами и 2 SuperSource для 12 x DVE

ATEM 4 M/E Constellation 4K
Массивный коммутатор 4 M/E Ultra HD для прямых трансляций с 40 стандартно преобразованными входами 12G-SDI, 24 дополнительными выходами 12G-SDI, 16 усовершенствованными ключами ATEM, 4 мультипросмотрами и 2 SuperSource, всего 12 DV

Серьезно улучшенная мощность вещания
Коммутаторы ATEM Constellation HD имеют компактную конструкцию для монтажа в стойку со встроенной панелью управления. Это позволяет управлять коммутатором, что важно во время настройки или для аварийного использования. Также включен большой ЖК-дисплей, на котором вы можете видеть вывод программы и изменять настройки переключателя через экранные меню. Компактный дизайн идеально подходит для портативных живых выступлений, а задняя часть коммутатора включает соединения для входов 3G-SDI, дополнительных выходов 3G-SDI, сбалансированного звука и Ethernet для управления. Топ-4 модели M/E даже включают RS-422 для последовательного управления и цифровые аудиосоединения MADI. Несмотря на всю эту мощность, ATEM Constellation работает очень тихо благодаря своей инновационной высокоэффективной тепловой системе.

Создан для массовых живых мероприятий!
Видеомикшеры ATEM Constellation HD с тремя мощными моделями идеально подходят для концертов и музыкальных фестивалей, поскольку вы можете размещать камеры на всех участках сцены для потрясающего покрытия! Даже спортивные трансляции выигрывают от огромного количества входных данных, а DVE позволяют создавать многослойные композиции для освещения действия.Благодаря мощной встроенной графике и большому количеству усовершенствованных хроматических ключей ATEM вы получаете все необходимое для создания сложных программ. ATEM Constellation также идеально подходит для программирования молитвенных домов, поскольку он достаточно большой, чтобы обеспечить профессиональные результаты, но его очень просто освоить, поэтому легко обучить команду добровольцев!





Переключение эффектов микса True Broadcast Style
ATEM Constellation HD использует профессиональную операцию в стиле «программа/предварительный просмотр», точно так же, как крупные вещатели используют микшеры для прямых трансляций. Это означает, что вы используете тот же тип коммутатора, который используется в телевизионной индустрии. Как бесплатное программное обеспечение ATEM Software Control, так и дополнительные аппаратные панели ATEM Advanced Panel позволяют переключаться между программами и стилями предварительного просмотра. Это означает, что вы можете выбрать источник на шине предварительного просмотра, чтобы убедиться, что он правильный, прежде чем нажимать кнопку CUT или AUTO, чтобы включить его в эфир. Этот двухэтапный процесс программы/предварительного просмотра означает гораздо меньше ошибок! Работа программы/предварительного просмотра означает, что ATEM Constellation является лучшим решением для подготовки студентов к карьере в области вещательного телевидения!



Полное управление с передней панели
С панелью управления, встроенной в переднюю панель, вы можете просто подойти и управлять ATEM Constellation в любое время. ATEM Constellation HD имеет те же функции, что и ATEM Mini, поэтому это фантастическое обновление, когда вам нужен видеомикшер большего размера! Кроме того, кнопки управления на передней панели того же типа премиум-класса, что и на полноразмерных панелях, поэтому они чрезвычайно надежны. Вы даже можете управлять манипуляторами, мультимедиа и переходом в черный цвет с передней панели! На передней панели имеется стандартный 5-контактный разъем для гарнитуры с обратной связью, с элементами управления для управления двусторонней связью. Кроме того, ЖК-дисплей на передней панели и кнопки меню позволяют получить доступ практически ко всем функциям видеомикшера!

До 40 входов 3G-SDI, преобразованных в стандарты!
Семейство ATEM Constellation HD включает модели, которые имеют до 40 независимых входов 3G-SDI, причем каждый вход оснащен собственным повышающим и кросс-преобразователем. Это означает, что можно преобразовать любой источник входного сигнала 1080p в видеостандарт видеомикшера! Это означает, что каждый SDI-вход видеомикшера может работать с другим телевизионным стандартом, и все входы будут работать! В модели ATEM 4 M/E Constellation HD вы даже можете закольцевать аудиоканалы 1, 2, 3 и 4 от входов SDI 1–30 к двум цифровым аудиовыходам MADI, так что вы можете передать аудио с входного сигнала коммутатора внешнему аудиоинженеру для микширования.

До 24 выходов 3G-SDI
Семейство ATEM Constellation HD имеет огромное количество полностью независимых выходов 3G-SDI. Даже небольшая модель 1 M/E имеет 6 выходов 3G-SDI! Модель 2 M/E имеет 12 выходов 3G-SDI, а модель 4 M/E — 24 выхода 3G-SDI. Эти выходы SDI очень эффективны, потому что вы можете независимо направлять любой вход SDI или любой внутренний источник на каждый выход SDI. Это идеально подходит для запуска независимых каналов на сценических экранах, мастер-рекордерах и потоковых процессорах. Или используйте выходы SDI для рекордеров ISO, где каждая дека получит ресинхронизированный вход коммутатора с соответствующим тайм-кодом. Все выходы SDI содержат программный звук, тайм-код RP-188, управление камерой SDI, tally и двустороннюю связь.

ATEM 1 M/E Constellation HD

ATEM 2 M/E Constellation HD

ATEM 4 M/E Constellation HD

USB-выход веб-камеры для программного обеспечения для работы с видео
Чтобы помочь с прямой трансляцией, соединение USB-C на ATEM Constellation HD работает как источник веб-камеры. Это означает, что вы можете подключиться к компьютеру и работать с любым программным обеспечением для работы с видео! Программу обманывают, заставляя думать, что ATEM Constellation HD — это обычная веб-камера, но на самом деле это видеомикшер для живых выступлений! Это гарантирует полную совместимость с любым программным обеспечением для работы с видео и в полном разрешении 1080HD качества. Выберите любое программное обеспечение, которое вам нравится, например Zoom, Microsoft Teams или Skype, и получите новый способ проведения презентаций с профессиональным качеством многокамерной трансляции! Выход веб-камеры ATEM Constellation HD также работает с потоковым программным обеспечением, таким как Open Broadcaster, XSplit Broadcaster и другими!

Профессиональная обратная связь в эфире
Чтобы бригады работали как единая творческая команда, в ATEM Constellation встроена функция обратной связи. Talkback поддерживает 5-контактный разъем XLR для гарнитуры, а также разъем RJ12 на задней панели для взаимодействия со стандартными системами обратной связи, такими как ClearCom или RTS. Вы получаете полное управление двусторонней связью, включая программные и инженерные циклы, управление самопрослушиванием для прослушивания микрофона гарнитуры в наушниках и программный микс. ATEM Constellation HD также поддерживает двустороннюю связь SDI, которая использует каналы SDI 15 и 16 для двусторонней связи с камерами Blackmagic Design. Вы даже можете использовать каналы 13 и 14 для инженерной обратной связи. Можно даже микшировать микрофон двусторонней связи со звуком программы для озвучивания!

Создавайте удивительные виртуальные наборы
С 4 вышестоящими хромакейерами на строку M/E вы получаете идеальное решение для создания виртуальных наборов! С таким большим количеством хроматических ключей ATEM Advanced вы можете использовать ключ для каждой камеры, чтобы создать бесшовную композицию камеры поверх пользовательского фона. Даже модель 1 M/E имеет достаточно ключей для создания виртуального набора из 4 камер! Вы можете использовать внешние процессоры изображений для виртуальных наборов или даже создать виртуальный набор с фиксированной камерой, загрузив предварительно отрендеренные фоновые изображения из медиаплееров и медиапула. Вы можете настроить макросы для смены камер и загрузки правильного фона в медиаплееры! С такой большой гибкостью вы можете экспериментировать, пробуя различные настройки студии!

Многоскоростной 3G-SDI для всех стандартов HD-видео
Имея до 40 многоскоростных входных соединений 3G-SDI, в зависимости от модели, ATEM Constellation HD совместим со всеми типами источников HD-видео. Вы можете подключать оборудование во всех телевизионных стандартах высокой четкости, включая форматы 720p, 1080i и 1080p. Только многоскоростной 3G-SDI позволяет переключаться между форматами HD, поэтому вы можете мгновенно адаптироваться к потребностям вашей работы в любой точке мира! Входы SDI также будут обрабатывать встроенный звук и микшировать звук со всех видеовходов. Кроме того, выходные данные программы включают двустороннюю связь, подсчет и информацию об управлении камерой. Это означает, что вы можете подключить любой из SDI-выходов видеомикшера обратно к камере для возврата программы, управления камерой и двусторонней связи.

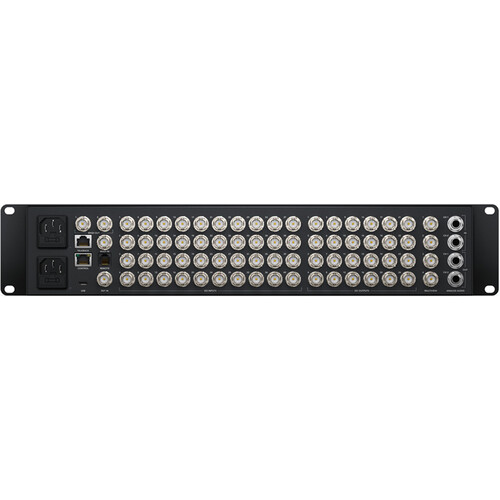

Connections

Total Video Inputs

40

Total Video Outputs

28

Total Aux Outputs

24

SDI Rates

1.5G, 3G, 6G, 12G.

Total Audio Inputs

2 x balanced 1/4 inch Jack,

1 x 32 stereo channel BNC MADI in,

1 x 5 pin XLR Talkback.

Total Audio Outputs

2 x balanced 1/4 inch Jack,

2 x 32 stereo channel BNC MADI out,

1 x 5 pin XLR Talkback.

Timecode Connections

None

Reference Input

Tri-Sync or Black Burst.

Video Input Re-Sync

On all 40 inputs.

Frame Rate and Format Converters

On all 40 inputs.

SDI Video Inputs

40 x 10-bit 720p, 1080i, 1080p, 2160p.

SDI Audio Inputs

2 Ch embedded audio on all SDI inputs.

Extra Audio Inputs

1 x 5 pin XLR Talkback.

SDI Video Outputs

28 x 10-bit 720p, 1080i, 1080p, 2160p.

SDI Audio Outputs

2 Ch embedded into SDI output on all outputs.

Extra Audio Outputs

1 x 5 pin XLR Talkback.

SDI Program Outputs

Any of the 24 SDI outputs.

Down Converted SDI Program Output

None

SDI Preview Outputs

Any of the 24 SDI outputs.

SDI Multi View Outputs

4

HDMI Multi View Outputs

None

Webcam Output

1 x USB-C supporting 720p or 1080p at PGM frame rate.

Remote

RJ12 supports RS-422.

Control Panel Connection

Ethernet supports 10/100/1000 BaseT. Allows direct connection between panel and chassis, or via network.

Internal Timecode Generator

Yes

Talkback

RJ45 for 3rd party talkback systems.

Tally Output

Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).

Computer Interface

1 x USB-C port.

Operating Systems

Mac 12.0 Monterey,
Mac 13.0 Ventura or later.

Windows 10 and 11.

Physical Specifications
