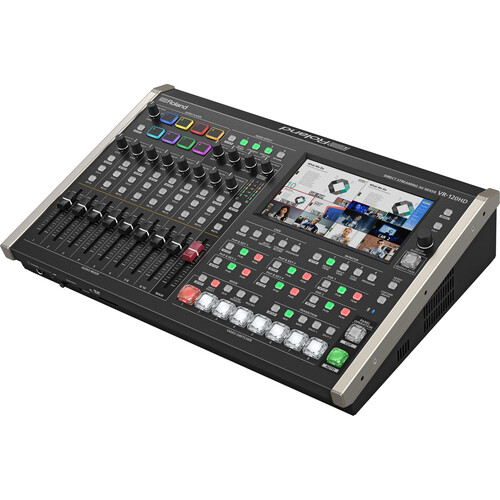

Видеомикшер Roland VR-120HD

Один оператор, несколько аудиторий

С помощью микшера VR-120HD Direct Streaming AV один оператор может уверенно управлять гибридными живыми и онлайн-производствами без необходимости использования внешнего оборудования и персонала для его запуска. Предлагая широкий набор аудио- и видеовводов/выходов, большой сенсорный экран и удобное управление, этот портативный мощный инструмент предоставляет вам инструменты, необходимые для любого производства среднего уровня. Усовершенствованные функции Roland AV упрощают сложные задачи благодаря настраиваемым рабочим процессам, функциям глубокой автоматизации, удаленному управлению PTZ-камерой, последовательности макросов одним касанием, потоковой передаче через локальную сеть и USB и многому другому.

Создавайте собственные впечатления для прямых трансляций и онлайн-аудитория

Гибкие видеовозможности VR-120HD позволяют вам справляться с разнообразными потребностями презентации событий по мере их возникновения. Назначайте источники восьми точкам пересечения на лету, включая входы живого видео, неподвижные изображения и видеоклипы. Установите приоритеты камер и/или компьютерных источников с вызовом сцены. И создавайте настраиваемые каналы для просмотра в реальном времени и онлайн, назначая слои композиции нескольким шинам по мере необходимости.

Входы HDMI и SDI

VR-120HD поддерживает как HDMI для обычных аудио/видео устройств, так и SDI для длинных кабелей и камер высокого класса. Плавно объединяйте шесть источников HDMI и шесть источников SDI в формате Full HD с диапазоном частот кадров и цветовых пространств для вещательных и кинематографических фильмов. Все входы HDMI оснащены встроенными масштабаторами с поддержкой EDID и HDCP, что устраняет проблемы с подключением к предоставленным клиентом источникам, таким как компьютеры, планшеты, смартфоны, игровые консоли и устаревшие устройства 4:3.

Интегрированное воспроизведение фотографий и видеоклипов

Расширьте возможности событий с помощью встроенной поддержки воспроизведения графики и видео. Вызывайте неподвижные изображения во время перехода между докладчиками, отображайте графику для перерывов и используйте PNG для создания динамических нижних титров. Встроенный видеоплеер позволяет запускать видеоклипы непосредственно с карты SDXC без необходимости подключения внешнего устройства воспроизведения.

Слои и ключи

Видеоэффекты и графика необходимы для того, чтобы привнести блеск и волнение в производство. Механизм эффектов VR-120HD имеет восемь композиционных слоев, которые можно назначать выходам Program, Sub-Program и Aux, поэтому вы всегда будете вовлекать аудиторию визуально привлекательным контентом. Благодаря наличию до четырех окон «картинка в картинке» и двух нижних ключевых слоев с прозрачным PNG и поддержкой внешнего ключа вы можете удовлетворить творческие потребности любого клиента. Например: Слои 1-2 — начните со смешиваемых слоев живого фонового видео. Слои 3–6 — поместите четыре слоя «картинка в картинке» или эффекты ключа цветности/яркости. Уровни 7–8 — добавьте два нижестоящих ключа с поддержкой вводов заливки и ключа.

Универсальные видеовыходы

Благодаря нескольким назначаемым выходам, в том числе трем выходам SDI и трем выходам HDMI, потоковому выходу USB-C и потоковой передаче через Ethernet, VR-120HD предоставляет в ваше распоряжение высококачественную видеоматрицу. Дисплеи программы подачи, вспомогательные мониторы, дисплеи продюсеров с несколькими представлениями и онлайн-аудитория одновременно, в комплекте с чистым выходным сигналом, оставшимся для записи презентации на карту SDXC.

Микширование цифрового аудио профессионального уровня

VR-120HD может похвастаться самыми мощными звуковыми возможностями среди всех видеомикшеров в своем классе, что позволяет сэкономить на расходах на специального микшера и звукорежиссера. У вас есть 42 канала управления звуком, а также множество инструментов обработки, вариантов маршрутизации ввода-вывода и функций автоматизации.

Многоканальные аналоговые и цифровые аудиовходы

VR-120HD оснащен шестью балансными аудиовходами с комбинированными разъемами XLR/1/4 дюйма, высококачественными микрофонными предусилителями и фантомным питанием. Четыре входа RCA доступны для стандартных устройств линейного уровня, и вы также можете микшировать эмбедированное цифровое аудио с входов HDMI, SDI и USB. Bluetooth также доступен для потоковой передачи звука с мобильного устройства.

Мощные инструменты для микширования

Настройте прямое управление наиболее важными звуковыми потоками с помощью восьми назначаемых фейдеров. А когда вам приходится иметь дело с несколькими докладчиками, включите функцию автоматического микширования, чтобы уменьшить нагрузку и убедиться, что микс между микрофонами остается сбалансированным. Вы можете настроить определенные входы так, чтобы они имели приоритет, когда кто-то начинает говорить, а другие уровни звука автоматически снижаются по мере необходимости.

Микс для каждой аудитории

Две вспомогательные аудиошины позволяют создавать уникальные миксы для различных приложений. Например, вы можете подавать на систему мониторинга сценических исполнителей, транслируя в прямом эфире специализированный микс, не зависящий от личной программы. Универсальная маршрутизация позволяет свободно назначать шины микширования и вспомогательных шин на два стереовыхода XLR, стереовыход RCA, выходы USB и поток/запись, а также выходы HDMI или SDI.

Формируйте свой звук

VR-120HD сочетает в себе всю мощь новейших цифровых аудиоконсолей с обширными эффектами Roland. Эквалайзер и динамическая обработка предусмотрены для каждого входа и выхода, а высококачественная реверберация доступна для музыкальных приложений и спецэффектов. Вы также получаете специальные инструменты для быстрого решения проблем со звуком, такие как автоматическое подавление обратной связи для сценических микрофонов и адаптивное шумоподавление для подавления фонового шума и гула.

Аудио по запросу

Благодаря уникальной секции аудиоплеера VR-120HD и восьми назначаемым пэдам легко улучшать события с помощью пользовательских звуков. Быстрым нажатием вы можете запускать звуковые эффекты, объявления о событиях, обратный отсчет для киберспорта или музыкальные темы, когда докладчики выходят на сцену — нет предела возможностям.

Потоковая передача по Ethernet и USB и встроенная запись

Клиентам нужны плавные и беззаботные трансляции, а передовая технология VR-120HD делает прямые трансляции на самые популярные платформы еще более плавными, чем когда-либо прежде. Благодаря поддержке как прямой потоковой передачи через Ethernet, так и компьютерной потоковой передачи через USB, вы можете проводить высококачественные презентации для любой аудитории. А с одновременной записью SDXC легко записать шоу для последующего распространения.

Безопасная и надежная потоковая передача по локальной сети

Благодаря мощным возможностям потоковой передачи по локальной сети VR-120HD вы можете напрямую подключаться к Twitch, Facebook и другим платформам без необходимости использования компьютера. Функция Adaptive Bitrate отслеживает качество сетевого соединения и автоматически регулирует скорость потоковой передачи, чтобы уменьшить прерывания из-за проблем с пропускной способностью. Также доступна регулируемая задержка безопасности, позволяющая уверенно транслировать незаписанные события и предотвращать трансляцию оскорбительного контента.

Два направления потоковой передачи по локальной сети

Охватите более широкую аудиторию, транслируя сразу на два разных канала прямой трансляции. Или используйте второй канал для захвата локальной резервной копии в режиме реального времени. Можно даже использовать мобильный телефон с тарифным планом 4G или 5G в качестве основного потокового соединения или резервного резервного.

Потоковая передача через USB-C до 60 кадров в секунду

Транслируйте на любую аудиторию в Full HD на компьютер через USB. Соединение USB-C предлагает ту же технологию plug-and-play, что и веб-камеры*, поэтому вы можете сразу начать потоковую передачу с помощью Zoom, Microsoft Teams или любой платформы, которая может использовать веб-камеру в качестве источника. * Совместимость с классом USB-видео (UVC) и классом USB-аудио (UAC). Поддерживаются форматы YUY2 (несжатый) и Motion JPEG (сжатый).

Запись на карту SDXC

Благодаря встроенному записывающему устройству VR-120HD вы можете легко записать событие на карту SDXC и предоставить своему клиенту видеофайл H.264 MP4* для редактирования и распространения. Стереозвук в формате WAV также можно записывать отдельно для подкастов и других носителей с аудио. Можно даже записывать неподвижные изображения во внутреннюю память с любой шины видеовыхода и сохранять их на карту для последующего использования. * Битрейт записи такой же, как и битрейт кодирования прямой трансляции.

Поддержка PTZ-камеры

Роботизированные PTZ-камеры (с поворотом, наклоном и зумом) устраняют необходимость в нескольких операторах, обеспечивают улучшенное покрытие вещательного качества и могут быть размещены в незаметных местах благодаря своему небольшому размеру. VR-120HD имеет встроенную поддержку некоторых камер Canon, JVC, Panasonic, Sony, PTZOptics, Avonic и VISCA-совместимых PTZ-камер. Смешивайте и сочетайте разные бренды по своему усмотрению и управляйте до 12 PTZ-камер одновременно.

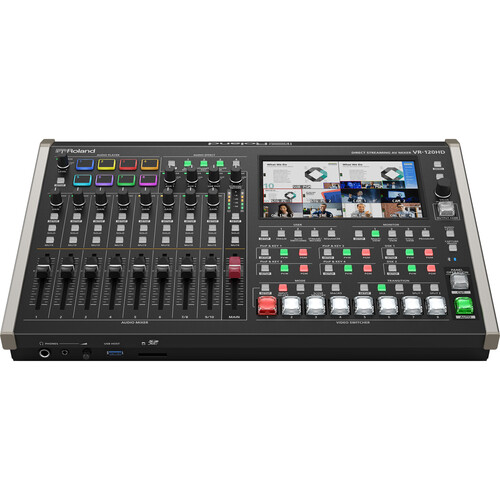

Дизайн панели

Характеристики

Video

Video Processing

4:2:2 (Y/Pb/Pr), 8-bit

Number of Video Channels

12 channels

Video Input Formats

HDMI IN 1--6
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 Frame Rate = 59.94 Hz, 60 Hz
*2 Frame Rate = 50 Hz

SDI IN 1--6
720/59.94p *1, *3
720/50p *1, *4
1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 Output Format = 720p
*2 Output Format = 1080i or 1080p
*3 Frame Rate = 59.94 Hz, 60 Hz
*4 Frame Rate = 50 Hz

Video Output Formats

HDMI OUT 1--3, SDI OUT 1--3:
720/59.94p *1, *4, 720/60p *1, *5, 720/50p *1, *8, 1080/59.94i *2, *4, 1080/60i *2, *5, 1080/50i *2, *8, 1080/59.94p *3, *4, 1080/60p *3, *5, 1080/29.97p *3, *6, 1080/30p *3, *7, 1080/50p *3, *8, 1080/25p *3, *9, 1080/23.98p *3, *10, 1080/24p *3, *11
*1 Output Format = 720p
*2 Output Format = 1080i
*3 Output Format = 1080p
*4 Frame Rate = 59.94 Hz
*5 Frame Rate = 60 Hz
*6 Frame Rate = 29.97 Hz
*7 Frame Rate = 30 Hz
*8 Frame Rate = 50 Hz
*9 Frame Rate = 25 Hz
*10 Frame Rate = 23.98 Hz
*11 Frame Rate = 24 Hz

USB STREAM:
1080/59.94p, 720/59.94p, 640 x 480/59.94p *1, 1080/60p, 720/60p, 640 x 480/60p *2, 1080/29.97p, 720/29.97p, 640 x 480/29.97p *3, 1080/30p, 720/30p, 640 x 480/30p *4, 1080/50p, 720/50p, 640 x 480/50p *5, 1080/25p, 720/25p?640 x 480/25p *6, 1080/23.98p, 720/23.98p?640 x 480/23.98p *7, 1080/24p, 720/24p?640 x 480/24p *8
*Uncompressed format (YUY2) and Compressed format (Motion JPEG) supported.
*1 Frame Rate(USB Out) = 59.94 Hz
*2 Frame Rate(USB Out) = 60 Hz
*3 Frame Rate(USB Out) = 29.97 Hz
*4 Frame Rate(USB Out) = 30 Hz
*5 Frame Rate(USB Out) = 50 Hz
*6 Frame Rate(USB Out) = 25 Hz
*7 Frame Rate(USB Out) = 23.98 Hz
*8 Frame Rate(USB Out) = 24 Hz

Stream and Record formats

720/59.94p *1, *3, 720/60p *1, *4, 720/29.97p *1, *5, 720/30p *1, *6, 720/50p *1, *7, 720/25p *1, *8, 1080/59.94p *2, *3, 1080/60p *2, *4, 1080/29.97p *2, *5, 1080/30p *2, *6, 1080/50p *2, *7, 1080/25p *2, *8, 1080/23.98p *2, *9, 1080/24p *2, *10
*1 Output Format = 720p
*2 Output Format = 1080p
*3 Frame Rate (Stream/Record) = 59.94 Hz
*4 Frame Rate (Stream/Record) = 60 Hz
*5 Frame Rate (Stream/Record) = 29.97 Hz
*6 Frame Rate (Stream/Record) = 30 Hz
*7 Frame Rate (Stream/Record) = 50 Hz
*8 Frame Rate (Stream/Record) = 25 Hz
*9 Frame Rate (Stream/Record) = 23.98 Hz
*10 Frame Rate (Stream/Record) = 24 Hz

File Format: MP4
Codec:
H.264, target bitrate up to 20,000 kbps
AAC LC, 16 bits, 48 kHz, stereo, target bitrate up to 384 kbps
File Format: WAV
Codec:
Linear PCM, 16 bits, 48 kHz, stereo
* If either the streaming and recording format or the file played by the video player exceeds 1080/30p, the streaming and recording and video player functions cannot be used simaltaneously.
* If the bitrate setting for Streaming and Recording and the bitrate of the file played on Video Player exceeds 20,000 kbps, Streaming and Recording and Video player cannot be used simultaneously.

Video Player

File Format: MP4 (H.264, AAC), Average bit rate of 20,000 kbps or less, Maximum 1080/60p
* If either the streaming and recording format or the file played by the video player exceeds 1080/30p, the streaming and recording and video player functions cannot be used simaltaneously.
* If the bitrate setting for Streaming and Recording and the bitrate of the file played on Video Player exceeds 20,000 kbps, Streaming and Recording and Video player cannot be used simultaneously.

Still Image:

Bitmap File (.bmp) Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
PNG File (.png) Maximum 1920 x 1080 pixels, 24-bit color
JPEG File (.jpg, .jpeg) Maximum 1920 x 1080 pixels, 24-bit color
* It can be stored up to 16 files in the internal memory.
* It can be exported in the SD Card and USB flash drive.
* PNG alpha channel supported.

Video Effects

Transition: Cut, Mix (Dissolve/Fam/Nam), WIPE (8 types), SPLIT (2 types)
Composition: PinP x 4 (Square, Circle, Diamond), Keyer x 4 (Luminance Key, Chroma Key), DSK x 2 (Luminance Key, Chroma Key, Alpha Key, External Key)
Others: Multi-View (3 types), Flip horizontal, Flip vertical, Still Image capture, Still Image playback, Output fade (Audio, Video: White or Black), Test pattern output, Stream Delay

Audio

Audio Processing

Sample rate: 24 bits, 48 kHz

Number of Audio Channels

42 channels

Audio Formats

USB STREAM (input/output): Linear PCM, 24 bits, 48 kHz, 2 ch
Bluetooth (input): Linear PCM, 24 bits, 48 kHz, 2 ch
HDMI IN: Linear PCM, 24 bits, 48 kHz, 2 ch
HDMI OUT: Linear PCM, 24 bits, 48 kHz, 8 ch
SDI IN: Linear PCM, 24 bits, 48 kHz, 2 ch (Conforms to SMPTE 299M)
SDI OUT: Linear PCM, 24 bits, 48 kHz, 8 ch (Conforms to SMPTE 299M)

Audio Player

File format: WAV (Linear PCM, 16 bits, 48 kHz/44.1 kHz, stereo)
* It can be stored up to 16 tracks in the internal memory.

Audio Effects

Channel Effects: High pass filter, Echo canceller, Anti-feedback, Noise gate, De-esser, Compressor, 4-Band equalizer, Voice changer, Delay, Auto mixing
Master Effects: Reverb, 4-Band equalizer, Compressor/Limiter, Loudness Auto Gain Control, Adaptive Noise Reduction, Low Frequency Cut, 15-Band GEQ, Delay
Others: Output fade, Test tone output

Common Section

Recording Media

SDHC/SDXC card (sold separately)
USB Memory (sold separately)
* SDXC card is required for video recording.

Other Functions

Scene Memory (32 types)
Macro Control (100 types)
Sequencer Control (1,000 steps)
Sequencer Control
Panel lock function
EDID Emulator
Auto Switching
Auto Input Detect
Smart Tally
Remote Camera Control (Up to 12 units)
External Rec Control

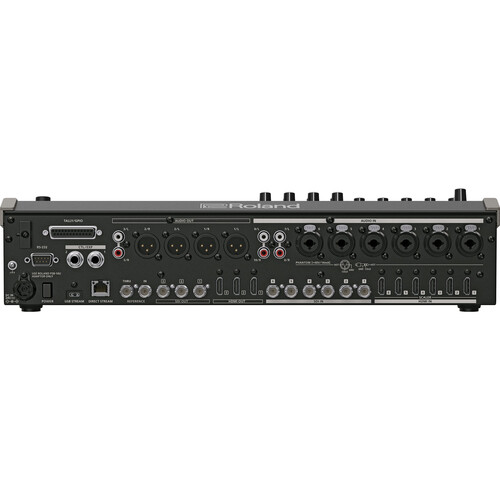

Connectors

Video Input Connectors

HDMI IN 1--6: HDMI type A x 6
* HDCP Supported
* Multi-format Supported

SDI IN 1--6: BNC type x 6
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

Video Output Connectors

HDMI OUT 1--3: HDMI type A x 3
* HDCP Supported

SDI OUT 1--3: BNC type x 3
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

USB STREAM: USB Type-C (TM)

Audio Input Connectors

Analog:
AUDIO IN 1--6: Combo type (XLR, 1/4-inch TRS phone), phantom power DC 48 V (unloaded maximum), 14 mA (maximum load)
AUDIO IN 7/L, 8/R: RCA phono type
AUDIO IN 9/L, 10/R: RCA phono type

Digital:
USB STREAM: USB Type-C (TM)
Bluetooth
HDMI IN 1--6: HDMI type A x 6
SDI IN 1--6: BNC type x 6

Audio Output Connectors

Analog:
AUDIO OUT 1--4: XLR type
AUDIO OUT 5--6: RCA phono type
PHONES: Stereo 1/4-inch phone type, Stereo miniature phone type

Digital:
USB STREAM: USB Type-C (TM)
HDMI OUT 1--3: HDMI type A x 3
SDI OUT 1--3: BNC type x 3

Other Connectors

USB HOST: USB A type (for USB flash drive)
USB STREAM: USB Type-C (TM) (for remote control from PC and iPad)
Bluetooth: for remote control from iPad
CTL/EXP 1, 2:1/4-inch TRS phone type (for remote control from foot switch and expression pedal)
TALLY/GPIO: DB-25 type (Female)(Tally/GPO: 16, GPI: 8)
RS-232: DB-9 type (Male) (for Remote Control)
DIRECT STREAM: RJ45, 1000BASE-TX (for Live Streaming and Remote Control)
Reference IN/THRU: BNC type * Black Burst (Sync to frames), Bi-Level, Tri-Level

Audio Input/Output Characteristics

Input Level

AUDIO IN 1--6: -64--+4 dBu (Maximum: +24 dBu)
AUDIO IN 7/L, 8/R: -10 dBu (Maximum: +10 dBu)
AUDIO IN 9/L, 10/R: -10 dBu (Maximum: +10 dBu)

Input Impedance

AUDIO IN 1--6: 30 k ohms
AUDIO IN 7/L, 8/R: 7 k ohms
AUDIO IN 9/L, 10/R: 7 k ohms

Output Level

AUDIO OUT 1--4 (XLR): +4 dBu (Maximum: +24 dBu)
AUDIO OUT 5--6 (RCA): -10 dBu (Maximum: +10 dBu)
PHONES: 92 mW + 92 mW (32 ohms)

Output Impedance

AUDIO OUT (XLR): 600 ohms
AUDIO OUT (RCA): 1 k ohm
PHONES: 56 ohms

Residual Noise Level (IHF-A, typ.)

-92 dBu (All faders: Min)
-89 dBu ([MAIN] Fader: Unity, Input faders: Unity only one AUDIO IN 1 Connector, Analog gain: Min)
-62 dBu ([MAIN] Fader: Unity, Input faders: Unity only one AUDIO IN 1 Connector, Analog gain: Max)
* Input 150 ohms terminate
* Output Connector: AUDIO OUT 1--4 Connectors (XLR)

-101 dBu (All faders: Min)
-100 dBu ([MAIN] Fader: Unity, Input faders: Unity only one AUDIO IN 1 jack, Analog gain: Min)
-75 dBu ([MAIN] Fader: Unity, Input faders: Unity only one AUDIO IN 1 jack, Analog gain: Max)
* Input 150 ohms terminate
* Output Connector: AUDIO OUT (RCA) Connectors

Others

Bluetooth

Ver 5.0
Profile Support: A2DP (Audio), GATT (MIDI over Bluetooth Low Energy)
Codec: SBC (Support to the content protection of the SCMS-T method)

Display

Graphic Type, 7", Wide VGA (800 x 480 dots), backlite LCD (Color/Touch screen)

Power Supply

AC Adaptor

Current Draw

3.0 A

Power Consumption

69 W

Operation Temperature

+0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit

Dimensions

437 (W) x 304 (D) x 109 (H) mm
17-1/4 (W) x 12 (D) x 4-5/16 (H) inches

482 (W) x 304 (D) x 109 (H) mm
19 (W) x 10 (D) x 4-1/16 (H) inches
* When rack mount angles are fitted.

Weight (excluding AC adaptor)

5.3 kg
11 lbs 11 oz

Accessories

Startup Guide
Leaflet "USING THE UNIT SAFELY"
AC adaptor
Power cord
Rack-mount angle x 2
Rack-mount angle mounting screw x 6

Options (sold separately)

Footswitch: BOSS FS-5U, FS-6, FS-7
Expression Pedal: EV-5, EV-30, BOSS FV-500L, FV-500H
