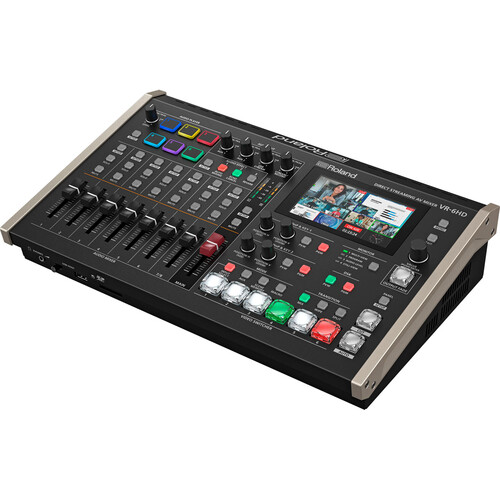

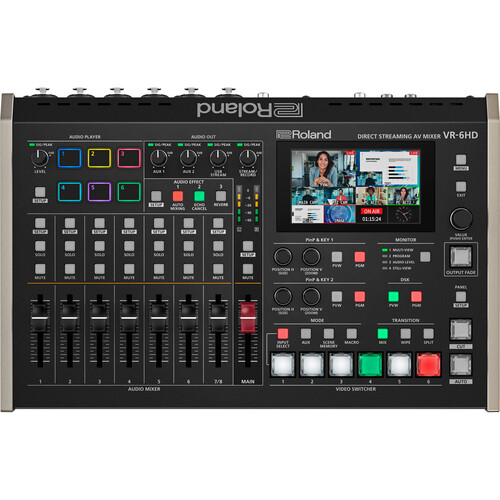

Видеомикшер Roland VR-6HD

Портативный концентратор All-in-One для бизнеса в прямом эфире

Ультракомпактный и оснащенный инновационными AV-технологиями Roland, VR-6HD представляет собой универсальное решение для ежедневных прямых трансляций деловых мероприятий. Предлагая расширенные функции и универсальные возможности подключения в портативном универсальном формате, VR-6HD идеально подходит для корпоративных встреч, онлайн-презентаций по продажам, богослужений и других профессиональных приложений для потоковой передачи и захвата видео. Коммутация видео, микширование звука и кодировщики потоковой передачи LAN/USB объединены в единое оптимизированное устройство, что избавляет от хлопот и разочарований, возникающих при подключении нескольких устройств. И один оператор может легко справиться со всеми производственными задачами с минимальным изучением благодаря интеллектуальному интерфейсу, инструментам глубокой автоматизации, последовательности макросов в одно касание, управлению PTZ-камерой и многому другому.

Презентации высокого качества — это просто

Мощные видеовозможности VR-6HD упрощают внедрение профессиональных производственных функций в бизнес-стриминг. Подключайте несколько камер и компьютеров через HDMI для разных видов и используйте роботизированные PTZ-камеры, чтобы менять угол одним нажатием кнопки. Быстро назначайте источники и переключайтесь между ними на лету, включая входы HDMI в реальном времени, деки для презентаций, неподвижные изображения и видеоклипы. Вы также можете создавать собственные каналы для просмотра в реальном времени и онлайн, назначая слои композиции нескольким шинам.

Несколько входов HDMI

VR-6HD поддерживает HDMI — самый распространенный видеоразъем в мире — и вы можете беспрепятственно комбинировать шесть источников HDMI в формате Full HD с различными частотами кадров и цветовыми пространствами для вещательных и кинематографических фильмов. Встроенные скейлеры с поддержкой EDID и HDCP обеспечивают простую интеграцию с такими источниками, как компьютеры, планшеты, смартфоны, игровые консоли и устаревшие устройства 4:3.

Интегрированное воспроизведение фотографий и видеоклипов

Расширьте возможности событий с помощью встроенной поддержки воспроизведения графики и видео. Вызывайте неподвижные изображения во время перехода между докладчиками, отображайте графику и используйте PNG для создания динамических нижних титров. Встроенный видеоплеер позволяет запускать видеоклипы непосредственно с карты SDXC без необходимости подключения внешнего устройства воспроизведения.

Слои и ключи

Видеоэффекты и графика необходимы для того, чтобы привнести блеск и волнение в производство. Механизм эффектов VR-6HD имеет пять композиционных слоев, которые можно назначать на выходы Program, Sub-Program и Aux, поэтому вы всегда будете вовлекать аудиторию. Благодаря наличию до двух окон «картинка в картинке» и одного нижнего ключевого слоя с прозрачным PNG и поддержкой внешнего ключа вы можете удовлетворить любые творческие потребности. Например: Слои 1-2 — SНачните со смешиваемых слоев живого фонового видео. Слои 3–4 — поместите два слоя «картинка в картинке» или эффекты ключа цветности/яркости. Уровень 5 — добавьте нижестоящий ключ с поддержкой ввода заливки и ключа.

Назначаемые видеовыходы

VR-6HD предоставляет высококачественную видеоматрицу с тремя выходами HDMI, выходом потоковой передачи USB-C и выходом потоковой передачи Ethernet. Дисплеи программы подачи, вспомогательные мониторы, дисплеи продюсеров с несколькими представлениями и онлайн-аудитория одновременно, в комплекте с чистым выходным сигналом, оставшимся для записи презентации на карту SDXC.

Микширование цифрового аудио профессионального уровня

VR-6HD обеспечивает качество звука мирового класса с 28 одновременными каналами и известными функциями микширования звука от Roland. Всесторонний эквалайзер и динамическая обработка доступны на каждом канале в комплекте с удобными библиотеками пресетов для мгновенного достижения профессиональных результатов. Также доступны мощные инструменты для решения проблем, включая выравнивание синхронизации звука, де-эссинг, подавление шума и многое другое. Можно даже воспроизводить сохраненный звук во время потоков с помощью быстрых касаний на панели.

Многоканальные аудиовходы и Bluetooth

VR-6HD предлагает профессиональные аналоговые аудиоподключения с шестью сбалансированными комбинированными разъемами XLR/TRS, высококачественными микрофонными предусилителями и фантомным питанием. Входы стерео RCA доступны для аудиоплееров, электронных инструментов и других устройств линейного уровня, и вы можете микшировать встроенный цифровой звук из источников, подключенных к входам HDMI и USB. А встроенный Bluetooth позволяет легко передавать беспроводное аудио с любого мобильного устройства.

Мощные инструменты для микширования

Настройте прямое управление наиболее важными звуковыми потоками с помощью семи назначаемых фейдеров. А когда вам приходится иметь дело с несколькими докладчиками, включите функцию автоматического микширования, чтобы уменьшить нагрузку и убедиться, что микс между микрофонами остается сбалансированным. Вы можете настроить определенные входы так, чтобы они имели приоритет, когда кто-то начинает говорить, а другие уровни звука автоматически снижаются по мере необходимости.

Микс для каждой аудитории

Две вспомогательные аудиошины позволяют создавать уникальные миксы для различных приложений. Например, вы можете направлять систему мониторинга для докладчиков во время прямой трансляции специализированного микса, который не зависит от программы для личных встреч. Универсальная маршрутизация позволяет свободно назначать шины микширования и дополнительных шин на два стереовыхода XLR, стереовыход RCA, выходы USB и поток/запись или выходы HDMI.

Формируйте свой звук

VR-6HD сочетает в себе всю мощь новейших цифровых аудиоконсолей с обширными эффектами Roland. Для каждого входа и выхода предусмотрены четырехполосные эквалайзеры и динамическая обработка, а для музыкальных приложений и спецэффектов доступна высококачественная реверберация. Вы также получаете специальные инструменты для быстрого решения проблем со звуком, такие как автоматическое подавление обратной связи для сценических микрофонов и адаптивное шумоподавление для подавления фонового шума и гула.

Аудио по запросу

Благодаря уникальной секции аудиоплеера VR-6HD и шести назначаемым пэдам легко улучшать события с помощью пользовательских звуков. Быстрым нажатием вы можете запускать звуковые эффекты, объявления о событиях, обратный отсчет для киберспорта или музыкальные темы для докладчиков — нет предела возможностям.

Потоковая передача по Ethernet/USB и встроенная запись

Передовая технология VR-6HD делает прямые трансляции на самые популярные платформы плавными и беспроблемными. Благодаря прямой потоковой передаче через Ethernet, компьютерной потоковой передаче через USB и поддержке Adaptive Bitrate вы можете проводить высококачественные презентации для любой аудитории. А с одновременной записью SDXC легко записывать презентации для архивирования и распространения.

Безопасная и надежная потоковая передача по локальной сети

Мощные возможности потоковой передачи по локальной сети VR-6HD позволяют напрямую подключаться к Twitch, Facebook и другим платформам без необходимости использования компьютера. Функция Adaptive Bitrate отслеживает качество сетевого соединения и автоматически регулирует скорость потоковой передачи, чтобы уменьшить прерывания из-за проблем с пропускной способностью. Также доступна регулируемая задержка безопасности, позволяющая уверенно транслировать незаписанные события и предотвращать трансляцию оскорбительного контента.

Потоковая передача через USB-C до 60 кадров в секунду

Транслируйте на любую аудиторию в Full HD на компьютер через USB. Соединение USB-C предлагает ту же технологию plug-and-play, что и веб-камеры*, поэтому вы можете сразу начать потоковую передачу с помощью Zoom, Microsoft Teams или любой платформы, которая может использовать веб-камеру в качестве источника. * Совместимость с классом USB-видео (UVC) и классом USB-аудио (UAC). Поддерживаются форматы YUY2 (несжатый) и Motion JPEG (сжатый).

Запись на карту SDXC

С помощью встроенного рекордера вы можете легко записать событие на карту SDXC и предоставить своему клиенту видеофайл H.264 MP4* для редактирования и распространения. Стереозвук в формате WAV также можно записывать отдельно для подкастов и других носителей с аудио. Можно даже записывать неподвижные изображения во внутреннюю память с любой шины видеовыхода и сохранять их на карту для последующего использования. * Битрейт записи такой же, как и битрейт кодирования прямой трансляции.

Поддержка PTZ-камеры

Роботизированные PTZ-камеры (с поворотом, наклоном и зумом) устраняют необходимость в нескольких операторах, обеспечивают улучшенное покрытие вещательного качества и могут быть размещены в незаметных местах благодаря своему небольшому размеру. VR-6HD имеет встроенную поддержку некоторых камер Canon, JVC, Panasonic, Sony, PTZOptics, Avonic и VISCA-совместимых PTZ LAN. Смешивайте и сочетайте различные бренды по своему усмотрению и управляйте до шести PTZ-камер одновременно.

Характеристики

Video

Video Processing

4:2:2 (Y/Pb/Pr), 8-bit

Number of Video Channels

6 channels

Video Input Formats

VIDEO IN 1--6
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 Frame Rate = 59.94 Hz, 60 Hz
*2 Frame Rate = 50 Hz

Video Output Formats

VIDEO OUT 1--3:
720/59.94p *1, *4, 720/60p *1, *5, 720/50p *1, *8, 1080/59.94i *2, *4, 1080/60i *2, *5, 1080/50i *2, *8, 1080/59.94p *3, *4, 1080/60p *3, *5, 1080/29.97p *3, *6, 1080/30p *3, *7, 1080/50p *3, *8, 1080/25p *3, *9
1080/23.98p *3, *10, 1080/24p *3, *11
*1 Output Format = 720p
*2 Output Format = 1080i
*3 Output Format = 1080p
*4 Frame Rate = 59.94 Hz
*5 Frame Rate = 60 Hz
*6 Frame Rate = 29.97 Hz
*7 Frame Rate = 30 Hz
*8 Frame Rate = 50 Hz
*9 Frame Rate = 25 Hz
*10 Frame Rate = 23.98 Hz
*11 Frame Rate = 24 Hz

USB STREAM:
1080/59.94p, 720/59.94p, 640 x 480/59.94p *1
1080/60p, 720/60p, 640 x 480/60p *2
1080/29.97p, 720/29.97p, 640 x 480/29.97p *3
1080/30p, 720/30p, 640 x 480/30p *4
1080/50p, 720/50p, 640 x 480/50p *5
1080/25p, 720/25p､640 x 480/25p *6
1080/23.98p, 720/23.98p､640 x 480/23.98p *7
1080/24p, 720/24p､640 x 480/24p *8
* Uncompressed format (YUY2) and Compressed format (Motion JPEG) supported.
*1 Frame Rate(USB Out) = 59.94 Hz
*2 Frame Rate(USB Out) = 60 Hz
*3 Frame Rate(USB Out) = 29.97 Hz
*4 Frame Rate(USB Out) = 30 Hz
*5 Frame Rate(USB Out) = 50 Hz
*6 Frame Rate(USB Out) = 25 Hz
*7 Frame Rate(USB Out) = 23.98 Hz
*8 Frame Rate(USB Out) = 24 Hz

Stream and Record formats

720/59.94p *1, *3, 720/60p *1, *4, 720/29.97p *1, *5, 720/30p *1, *6, 720/50p *1, *7, 720/25p *1, *8, 1080/59.94p *2, *3, 1080/60p *2, *4, 1080/29.97p *2, *5, 1080/30p *2, *6, 1080/50p *2, *7, 1080/25p *2, *8, 1080/23.98p *2, *9, 1080/24p *2, *10
*1 Output Format = 720p
*2 Output Format = 1080p
*3 Frame Rate (Stream/Record) = 59.94 Hz
*4 Frame Rate (Stream/Record) = 60 Hz
*5 Frame Rate (Stream/Record) = 29.97 Hz
*6 Frame Rate (Stream/Record) = 30 Hz
*7 Frame Rate (Stream/Record) = 50 Hz
*8 Frame Rate (Stream/Record) = 25 Hz
*9 Frame Rate (Stream/Record) = 23.98 Hz
*10 Frame Rate (Stream/Record) = 24 Hz

File Format: MP4
Codec:
H.264, target bitrate up to 20,000 kbps
AAC LC, 16 bits, 48 kHz, stereo, target bitrate up to 384 kbps
File Format: WAV
Codec:
Linear PCM, 16 bits, 48 kHz, stereo
* If either the streaming and recording format or the file played by the video player exceeds 1080/30p, the streaming and recording and video player functions cannot be used simultaneously.
* If the bitrate setting for Streaming and Recording and the bitrate of the file played on Video Player exceeds 20,000 kbps, Streaming and Recording and Video player cannot be used simultaneously.

Video Player

File Format: MP4 (H.264, AAC), Average bit rate of 20,000 kbps or less, Maximum 1080/60p
* If either the streaming and recording format or the file played by the video player exceeds 1080/30p, the streaming and recording and video player functions cannot be used simultaneously.
* If the bitrate setting for Streaming and Recording and the bitrate of the file played on Video Player exceeds 20,000 kbps, Streaming and Recording and Video player cannot be used simultaneously.

Still Image:

Bitmap File (.bmp) Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
PNG File (.png) Maximum 1920 x 1080 pixels, 24-bit color
JPEG File (.jpg, .jpeg) Maximum 1920 x 1080 pixels, 24-bit color
* It can be stored up to 16 files in the internal memory.
* It can be exported in the SD Card and USB flash drive.
* PNG alpha channel supported.

Video Effects

Transition: Cut, Mix (Dissolve/Fam/Nam), WIPE (8 types), SPLIT (2 types)
Composition: PinP x 2 (Square, Circle, Diamond), Keyer x 2 (Luminance Key, Chroma Key), DSK (Luminance Key, Chroma Key, Alpha Key, External Key)
Others: Multi-View (3 types), Flip horizontal, Flip vertical, Still Image capture, Still Image playback, Output fade (Audio, Video: White or Black), Test pattern output, Stream Delay

Audio

Audio Processing

Sample rate: 24 bits, 48 kHz

Number of Audio Channels

28 channels

Audio Formats

USB STREAM (input/output): Linear PCM, 24 bits, 48 kHz, 2 ch
Bluetooth (input): Linear PCM, 24 bits, 48 kHz, 2 ch
VIDEO IN: Linear PCM, 24 bits, 48 kHz, 2 ch
VIDEO OUT: Linear PCM, 24 bits, 48 kHz, 8 ch

Audio Player

File format: WAV (Linear PCM, 16 bits, 48 kHz/44.1 kHz, stereo)
* It can be stored up to 16 tracks in the internal memory.

Audio Effects

Channel Effects: High pass filter, Echo canceller, Anti-feedback, Noise gate, De-esser, Compressor, 4-Band equalizer, Voice changer, Delay, Auto mixing
Master Effects: Reverb, 4-Band equalizer, Compressor/Limiter, Loudness Auto Gain Control, Adaptive Noise Reduction, Low Frequency Cut, 15-Band GEQ, Delay
Others: Output fade, Test tone output

Common Section

Recording Media

SDHC/SDXC card (sold separately)
USB Memory (sold separately)
* SDXC card is required for video recording.

Other Functions

Scene Memory (32 types)
Macro Control (100 types)
Sequencer Control (1000 types)
Panel lock function
EDID Emulator
Auto Switching
Auto Input Detect
Smart Tally
Remote Camera Control (Up to 6 units)
External Rec Control

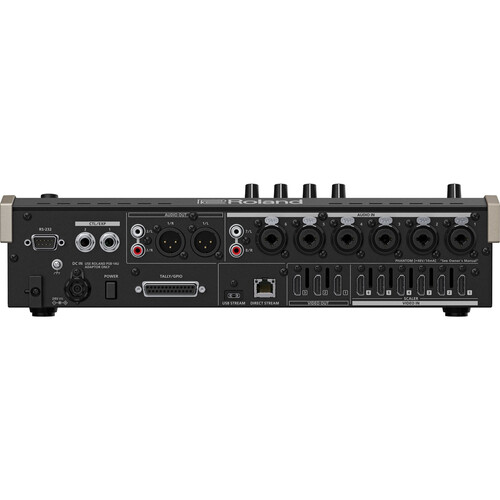

Connectors

Video Input Connectors

VIDEO IN 1--6: HDMI type A x 6
* HDCP Supported
* Multi-format Supported

Video Output Connectors

VIDEO OUT 1--3: HDMI type A x 3
* HDCP Supported

USB STREAM: USB Type-C (TM)

Audio Input Connectors

Analog:
AUDIO IN 1--6: Combo type (XLR, 1/4-inch TRS phone), phantom power DC 48 V (unloaded maximum), 14 mA (maximum load)
AUDIO IN 7/L, 8/R: RCA phono type

Digital:
USB STREAM: USB Type-C (TM)
Bluetooth
VIDEO IN 1--6: HDMI type A x 6

Audio Output Connectors

Analog:
AUDIO OUT 1/L, 2/R: XLR type
AUDIO OUT 3/L, 4/R: RCA phono type
PHONES: Stereo miniature phone type

Digital:
USB STREAM: USB Type-C (TM)
VIDEO OUT 1--3: HDMI type A x 3

Other Connectors

USB HOST: USB A type (for USB flash drive)
USB STREAM: USB Type-C (TM) (for remote control from PC and iPad)
Bluetooth: for remote control from iPad
CTL/EXP 1, 2:1/4-inch TRS phone type (for remote control from foot switch and expression pedal)
TALLY/GPIO: DB-25 type (Female)(Tally/GPO: 16, GPI: 8)
RS-232: DB-9 type (Male) (for Remote Control)
DIRECT STREAM: RJ45, 1000BASE-TX (for Live Streaming and Remote Control)

Audio Input/Output Characteristics

Input Level

AUDIO IN 1--6: -64--+4 dBu (Maximum: +24 dBu)
AUDIO IN 7/L, 8/R: -10 dBu (Maximum: +10 dBu)

Input Impedance

AUDIO IN 1--6: 8.4 k ohms
AUDIO IN 7/L, 8/R: 10 k ohms

Output Level

AUDIO OUT 1/L, 2/R (XLR): +4 dBu (Maximum: +24 dBu)
AUDIO OUT 3/L, 4/R (RCA): -10 dBu (Maximum: +10 dBu)
PHONES: 92 mW + 92 mW (32 ohms)

Output Impedance

AUDIO OUT 1/L, 2/R (XLR): 600 ohms
AUDIO OUT 3/L, 4/R (RCA): 1 k ohm
PHONES: 33 ohms

Others

Bluetooth

Ver 5.0
Profile Support: A2DP (Audio), GATT (MIDI over Bluetooth Low Energy)
Codec: SBC (Support to the content protection of the SCMS-T method)

Display

Graphic Type, 4.3", Wide QVGA (480 x 272 dots), backlite LCD (Color/Touch screen)

Power Supply

AC Adaptor

Current Draw

2.3 A

Power Consumption

55 W

Operation Temperature

+0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit

Dimensions

370 (W) x 242 (D) x 100 (H) mm
14-5/8 (W) x 9-9/16 (D) x 3-15/16 (H) inches

Weight (excluding AC adaptor)

3.4 kg
7 lbs 8 oz

Accessories

Startup Guide
Leaflet "USING THE UNIT SAFELY"
AC adaptor
Power cord

Options (sold separately)

Footswitch: BOSS FS-5U, FS-6, FS-7
Expression Pedal: EV-5, EV-30, BOSS FV-500L, FV-500H
