Magewell Director Mini

Видеовход



HDMI

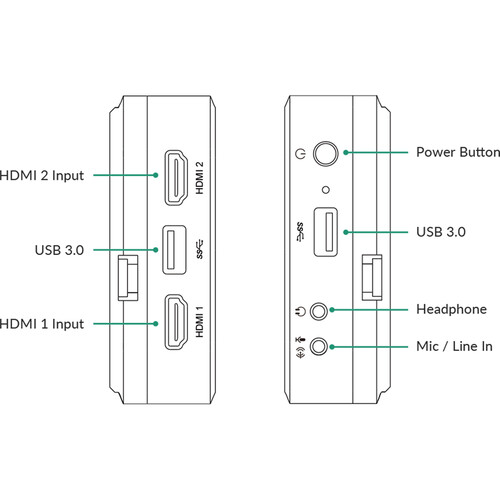

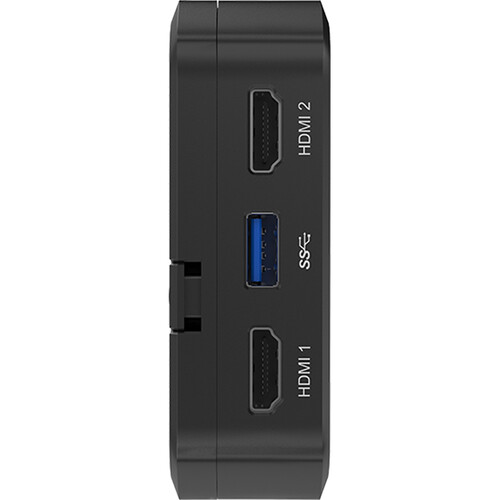

• Порт: 2x HDMI 1.4 Type-A port
• Типичное разрешение и фреймрейт:
  • 4096×2160p/3840×2160p 23.98/24/25/29.97/30/59.94/60
  • 1920×1080p 23.98/24/25/29.97/30/50/59.94/60
  • 1920×1080i 25/29.97/30
  • 1280×720p 23.98/24/25/29.97/30/50/59.94/60
  • 720×576p 50/100
  • 720×576i 25/50
  • 720×480p 59.94/60
  • 720×480i 29.97/30
• Глубина цвета: 8/10/12-bit
• Дискретизация: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2



USB

• Порт: 2x USB 3.0 Type-A port
• Разрешение и фреймрейт: до 1920×1080p, 60fps
• Формат: YUYV, MJPG, NV12
• Камера смарфтона
  • Подключение: LAN
  • Разрешение и фреймрейт: До 1080p, 60fps



SRT stream

• Разрешение и фреймрейт: До 1080p, 60fps



RTMP stream

• Разрешение и фреймрейт: До 1080p, 60fps



NDI stream

• NDI HX2 или NDI HX3
• Разрешение и фреймрейт: До 1080p, 60fps
• Видео
  • разрешение: до 4K
  • Кодек: H.264
  • Формат: MOV/MP4



Still-изображение

• JPEG/PNG/BMP

---

Аудиовход

• Микрофонный/линейный вход: 1×3,5 мм, 2 канала, 48 кГц, 16 бит.
• Вложенный в HDMI звук: 2-канальный, 48 кГц, 16 бит
• Звук от USB: 2-канальный (поддерживается только микрофон)
• Звук с микрофона телефона
• Звук из потока SRT
• Звук из RTMP-потока
• ЗВук из потока NDI
• Звук, встроенный в видеофайлы
• Фоновая музыка (BGM): MP3, M4A, WAV.

---

Видеовыход



Стриминг и запись

• Разрешение: 1080p, 720p, 540p, 360p (only for NDI)
• Фреймрейт: 60fps, 30fps, 15fps
• Битрейт:
  • NDI HX3: до 62.0Mbps
  • Прочие: до 30.0Mbps
• Интервал ключевого кадра: настраиваемый
• Профили: High profile, Main profile, Baseline profile
• Режим битрейта: VBR, CBR

USB-C

DP-OUT

• Порт: 1* USB 3.0 Type-C
• Разрешение: 1920×1080
• Фреймрейт: 60fps
• Формат: RGB 4:4:4

---

Аудиовыход

• Потоковая передача и запись: 2 канала, 16 бит, 48 кГц, aac, 64 кбит/с / 96 кбит/с / 128 кбит/с

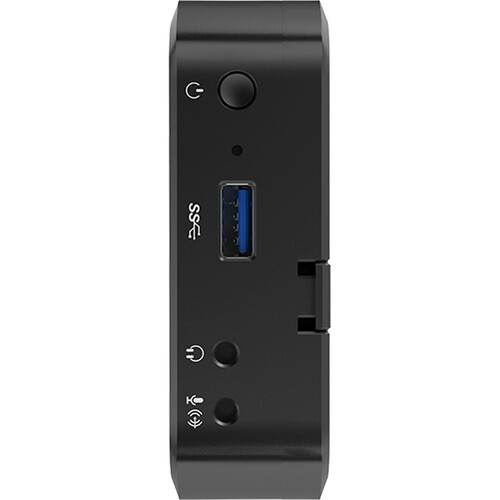

• Выход для наушников: 1 разъем 3,5 мм, 2 канала, 48 кГц, 16 бит
• Аудиовывод через устройство Bluetooth: 2-канальный, 48 кГц, 16 бит
• Аудиовывод через порт USB-C OUT: 2-канальный, 48 кГц, 16 бит
• Аудиовывод через порт USB-A: 2-канальный, 48 кГц, 16 бит

---

Особенности порта USB-A

• Подключение к устройствам USB A/V, например веб-камере, USB-микрофону, USB-динамикуи т. д.
• Подключение к USB-накопителю
  • Для трансфера видео, изображений, звука и других мультимедийных файлов, файлов обновления прошивки, лог-файлови т. д.
  • Поддерживаемый системный формат: FAT32, exFAT и NTFS.

---

Особенности порта USB-C

• Подключение к внешнему экрану
  • Режим подключения: подключите устройство к монитору с помощью адаптера USB-C — HDMI/VGA/DP.
  • Варианты режима отображения A/V: Clean Program, Duplicate Screen, Loop HDMI 1, Loop HDMI 2
  • Поворот изображения: поворот на 90° влево или поворот на 90° вправо
• Подключение к компьютеру
  • Для трансфера видео, изображений, звука и других мультимедийных файлов, файлов обновления прошивки, лог-файлови т. д.

---

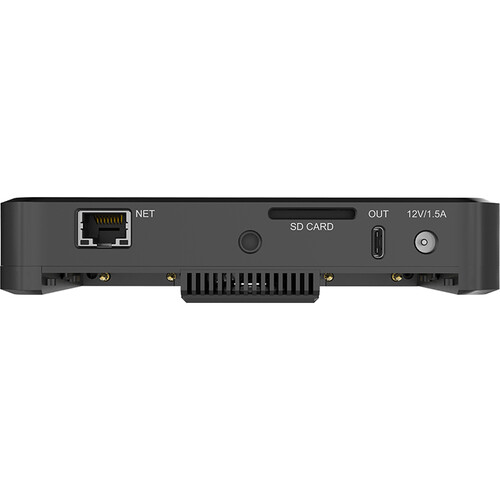

Сеть

• Поддержка Ethernet и WiFi
  • Ethernet: 1x RJ45 port, 10/100/1000 Mbps Base-T
  • WiFi: 2.4G/5G
• Поддержка Bluetooth для аудио мониторинга через Bluetooth-устройства
  • Bluetooth: BT 5.0

---

Особенности



Сцены

• Поддержка создания нескольких сцен в шоу и управления ими.
• Поддержка добавления различных источников, включая HDMI, WEBCAM, видео, изображения, потока RTMP, потока SRT, камеры смартфона, потока NDI, текст и цвет.
• Поддержка мультивью в одной сцене.
• Поддержка множества инструментов редактирования, включая кеинг, обрезку, переход и т. д.
• Поддержка прямого переключения сцен или превью, а затем переключение.
• Поддержка переключения сцен с мгновенным эффектом обрезки или затухания.



Звук

• Поддержка отображения уровня и пика через аудиометр.
• Поддержка настройки уровня каждого входного аудио, выходного и мониторного звука.
• Поддержка AFV (звук следует за видео)
• Поддержка одиночного монитора
• Поддержка переключения микрофонного устройства
• Поддержка переключения устройства монитора



GFX

• Поддержка нескольких типов GFX, включая заголовок, нижнюю треть, анимированный текст, цифровые часы, аналоговые часы, список маркеров, социальные сети, логотип, табло, таймер, секундомер, пользовательское изображение и текст.
• Поддержка отображения нескольких GFX и управления ими.
• Поддержка управления табло, таймером и секундомером в режиме реального времени.



BGM

• Поддержка добавления фоновой музыки для каждой сцены и управления в реальном времени.



Pen

• Аннотации на экране в реальном времени



Управление PTZ

• Поддержка управления PTZ-камерой через сеть, поддержка Visca UDP, поддерживаемые источники, включая HDMI, WEBCAM (UVC-камера), поток SRT, поток RTMP и поток NDI.



Live-стриминг

• Встроенная поддержка потоковой передачи на YouTube, Twitch и Facebook Live.
• Поддерживает потоковую передачу по протоколам SRT и RTMP.
• Поддерживает два выхода NDI HX3.
• Поддерживает настройку параметров кодирования и выбор источника кодирования для потоковой передачи ISO
• Поддерживает потоковую передачу в два места назначения одновременно
• Поддерживает показ Live-комментариев при потоковой передаче в социальные сети.



Запись

• Поддерживает настройку параметров кодирования и выбор источника кодирования.
• Поддерживает сохранение файлов записи в формате MP4 или MOV на локальном хранилище или на SD-карте.
• Поддерживает сохранение снимков экрана в формате PNG в локальную память или SD-карту.
• Поддерживает разделение файлов записи по времени или размеру до 1 часа или 4GB.
• Поддерживает экспорт или загрузку файлов через компьютер, SD-карту, USB-накопитель, приложение или веб-интерфейс.

---

Мобильное приложение-ассистент

• Версия ОС: iOS 11 и новее, Android 7.0 и новее.
• Камера смартфона: используйте камеры смартфона в качестве источника видео.
  • Потоковая передача изображений, снятых телефоном, на устройство Director
  • Потоковая передача изображений, снятых телефоном, в пункт назначения через SRT
• Remote Assistant: удаленное управление устройством Director
  • Переключайте сцены и управляйте ими, устанавливайте режим и переходы
  • Переключайте и управляйте GFX, редактируйте текст и изображения GFX в реальном времени, а также управляйте таймером и секундомером.
  • Управление звуком, включая регулировку уровня звука, переключение микрофона и устройства мониторинга, отключение звука и исключительно мониторинг звука
  • Запускайте/останавливайте запись, делайте снимки экрана и управляйте файлами альбомов.
  • Настраивайте серверы потоковой передачи, запускайте/остановите потоковую передачу, просматривайте статус и скорость потоковой передачи, а также просматривайте комментарии в реальном времени.
  • Контролируйте и управляйте фоновой музыкой
  • Просмотр состояния устройства в режиме реального времени
  • Удаленное выключение устройства

---

Веб-интерфейс

• Настройка и управление устройством
• Переключайте сцены и управляйте ими, устанавливайте режим и эффект переходов, реализуйте FTB, останавливайте сцену и управляйте PTZ-камерой.
• Переключайте и управляйте GFX, редактируйте текст и изображения GFX в реальном времени, а также управляйте таймером и секундомером.
• Управление звуком, включая регулировку уровня звука, переключение микрофона и устройства мониторинга, отключение звука и исключительно мониторинг звука
• Запускайте/остановите запись, делайте снимки экрана и управляйте файлами альбомов.
• Настраивайте серверы потоковой передачи, запускайте/остановите потоковую передачу, просматривайте статус и скорость потоковой передачи, а также просматривайте комментарии в реальном времени.
• Контролируйте и управляйте фоновой музыкой
• Управление медиа-файлами
• Просмотр состояния устройства в режиме реального времени
• Поддерживает Magewell Control Hub (версия 2.1.20 и новее) для централизованного управления.

---

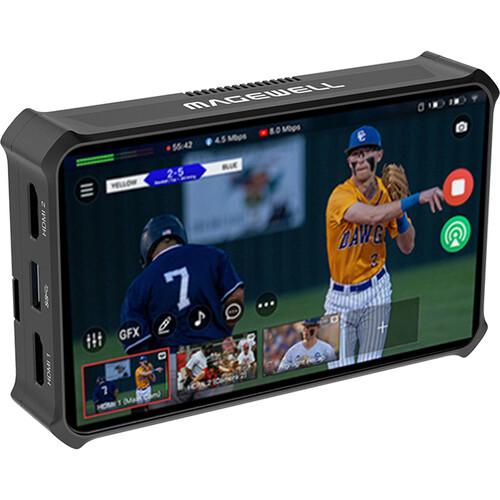

Экран

• Диагональ: 5,44″
• Тип: AMOLED
• Соотношение сторон: 16:9
• Разрешение: 1920×1080
• Яркость: 350 нит
• Глубина цвета: 8 бит
• Коэффициент контрастности: 6000:1
• Цветовой охват: 105% NTSC
• Частота обновления: 60 Гц
• PPI: 405
• Сенсорный экран

---

Хранилище

• Локальное хранилище: 64 ГБ
• SD-карта (не в комплекте поставки): FAT32 (до 128 ГБ), NTFS, exFAT

---

Поддержка нескольких потоков захвата

• Поддержка нескольких потоков захвата
• Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, настройки деинтерлейсинга и настройки цвета для каждого отдельного потока

---

Габариты

• 47.2 mm x 90 mm x 28.5 mm

---

Питание

• Блок питания
  • Входная мощность: 12 В/1,5 А
  • Максимальная потребляемая мощность: 15 Вт

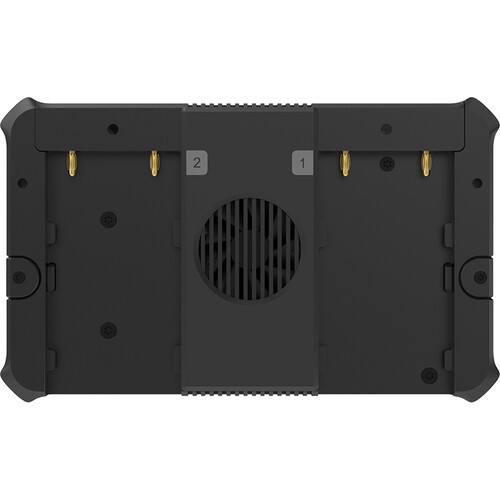

• От батарей
  • 2x 7,4 В от батарей NP-F (не входят в комплект поставки)
  • С возможностью горячей замены

---

Рабочие параметры

• Рабочая температура: от -10 до 50 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90%
