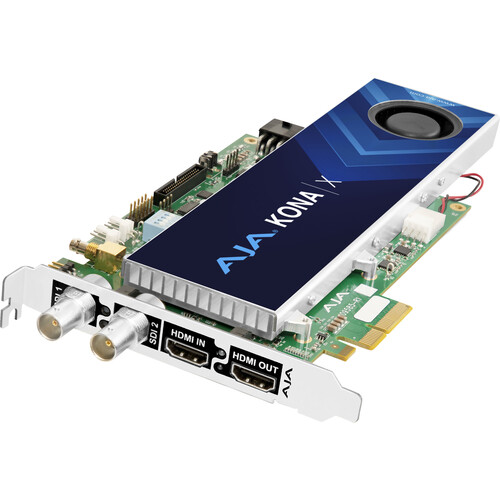

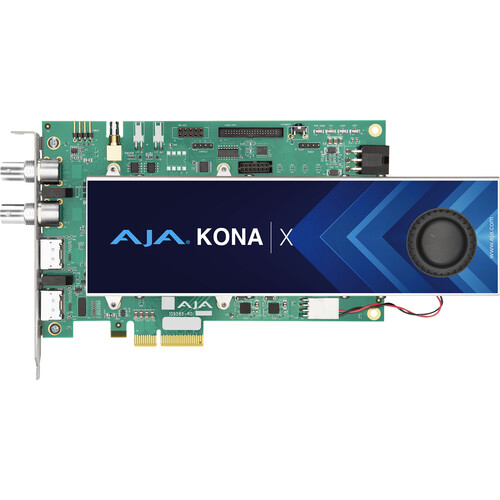

Плата AJA KONA X

AJA KONA X

I/O-плата нового поколения с потоковым DMA

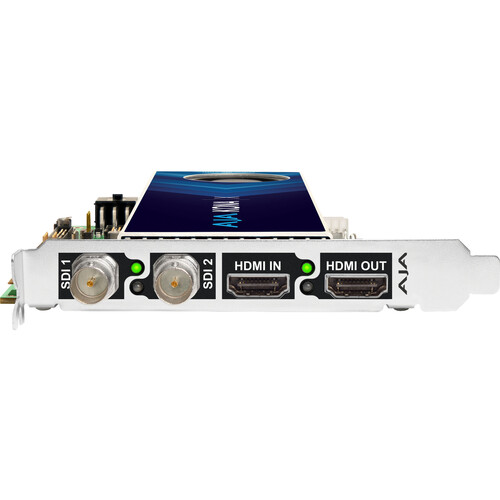

KONA X, разработанная с нуля для поддержки рабочих процессов AI и AR нового поколения, представляет собой 4-канальную плату ввода-вывода видео с хост-интерфейсом PCIe 3.0 с двумя двунаправленными разъемами 12G-SDI BNC и двумя полноразмерными разъемами HDMI 2.0 — один для ввода и один для вывода сигнала. KONA X позволяет добиться минимальной задержки, вплоть до субкадра, благодаря потоковому DMA (прямому доступу к памяти). Низкая задержка имеет решающее значение для таких рабочих процессов, как прямые спортивные трансляции и VR-производство.

KONA X поддерживает работу с форматами 4K/UltraHD, 2K/HD, SD и цветовым пространством 10-bit 4:2:2, 4:4:4 и 12-bit и обеспечивает гибкость ввода и вывода AV-сигнала через разъемы 12G-SDI и HDMI 2.0. Двунаправленные порты 12G-SDI предлагают одновременный захват и передачу сигнала, а при наличии соответствующего программного обеспечения — многоканальный захват и потоковую трансляцию.

KONA X обладает поддержкой ведущих приложений для создания контента, таких как Premiere Pro, Apple Final Cut Pro, Avid Media Composer, FilmLight, OBS Studio, vMix и многих других. Плата KONA X также обладает собственным SDK.

Для рабочих процессов HDR* KONA X поддерживает стандарты HDR10+, HLG, PQ и Dolby Vision через SDI и/или HDMI.

Ключевые особенности:

• 4K/UltraHD/2K/HD/SD до 50/60p
• 2 двунаправленных порта 12G-SDI c до 16 каналами встроенного звука на каждый
• Вход и выход HDMI 2.0 с до 8 каналами встроенного звука на каждый
• Поддерживаются рабочие процессы RGB 4:4:4 12-бит (4K/UltraHD)
• Поддерживаются 10-битные рабочие процессы YCbCr 4:2:2 и HFR.
• Совместимость ввода-вывода VESA HDMI
• Поддержка Apple Final Cut Pro, Adobe Premiere Pro и Avid Media Composer и многих других приложений
• Поддержка OEM-приложений с помощью AJA Developer SDK и встроенного микроконтроллера.
• Поддержка субтитров 4K
• Передача сигналов VPID для характеристик передачи SDR/HDR, колориметрии и яркости через SDI
• Поддержка стандартов PQ, HLG, HDR10, HDR10+ и Dolby Vision.
• Захват метаданных HDR и автоматическое обнаружение воспроизведения
• Поддержка новых процессоров Apple.
• Дополнительный модуль KONA Xpand обеспечивает Bi-level / Tri-level опорный видеосигнал (BNC), вход/выход LTC, RS-422, 8 каналов аудио AES/EBU и 2 канала на ввод и вывод
• Гарантия один год

Сверхнизкая задержка/потоковая передача DMA

При использовании потокового DMA (прямого доступа к памяти) операция DMA происходит непосредственно между вводом/выводом видео и буфером компьютера в приложениях, полностью минуя встроенную память. В зависимости от используемого программного приложения это позволяет клиентам добиться минимальной задержки и гораздо более простого способа работы с динамическим видео.

Виртуальное производство

Новейшие возможности подключения в сочетании с задержкой до субкадра и потоковым DMA делают KONA X идеальным решением для современных виртуальных производственных сред.

Эта диаграмма рабочего процесса иллюстрирует KONA X со сверхнизкой задержкой как ключевую часть рабочего процесса виртуального производства.

Поддержка AR с Unreal Engine

Захватывайте кадры в реальном времени с помощью KONA X по SDI с высококачественных камер, объединяйте свои кадры с виртуальной средой, созданной Unreal Engine, и отправляйте их обратно в эфир в реальном времени.

Создатели цифровых фильмов также получают выгоду от этой возможности: просматривайте видео с наложенными визуальными эффектами прямо на съемочной площадке. Это приводит к меньшему количеству повторных съемок, дает возможность актерам понять виртуальную среду, в которой они работают, и, в конечном итоге, приводит к повышению эффективности и экономии средств.

Дополненная реальность в спортивном вещании

KONA X и прикладное программное обеспечение, поддерживающее потоковую передачу DMA, позволяют добиться минимальной задержки до субкадра, что важно для производства киберспортивных и спортивных событий, где требуется синхронизация AR-графики и графических наложений.

Эта диаграмма рабочего процесса иллюстрирует использование KONA X в прямых спортивных трансляциях для вставки и наложения графики в реальном времени.

Аппаратный кеинг

Сочетание встроенного аппаратного кеера и сверхнизкой задержки позволяет легко накладывать графику и изображения в формате до 4K/UltraHD на входное видео в реальном времени.

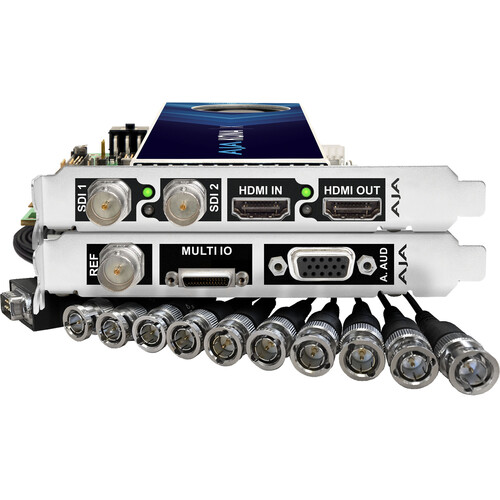

КОНА Xpand — Дополнительная коммутационная плата

KONA Xpand — это дополнительная карта PCIe, которая расширяет возможности подключения KONA X. Модуль обеспечивает Bi-level/Tri-level опорную синхронизацию, а также 9-контактный разъем RS-422 для управления, 8-канальный небалансный звуковой вход/выход AES/EBU и вход/выход LTC. Также доступны два канала балансного аналогового звука на ввод/вывод (через кабель DB15).

Совместимость с приложениями

Поддержка программного обеспечения NLE/VFX

Программное обеспечение AJA Desktop Software расширяет возможности рабочих процессов 4K с помощью KONA X, обеспечивая нативную поддержку видео 4K в Adobe Premiere Pro, Apple Final Cut Pro и Avid Media Composer, а также во многих других приложениях. KONA X предлагает широкую поддержку видеоформатов, предоставляя мощный инструмент ввода-вывода видеосигнала для рабочих процессов в сфере спорта, киберспорта, виртуального производства и других областей применения.

Для тех, кто переключается между секвенциями визуальных эффектов 2K/HD и live-кадрами в 4K, KONA X также поддерживает быстрое переключение битовых файлов. Менее чем за 10 секунд вы можете переключиться между персональным компьютером KONA X, настроенным для работы в разрешении 4K, и устройством, предназначенным для работы в разрешении HD и ниже. Не нужно ждать обновления прошивки, не требуется перезагрузок. Просто мощные возможности, которые сделают вашу работу немного быстрее и эффективнее.

Поддержка HDR в NLE/VFX



AJA Desktop Software поддерживает HDR во многих профессиональных приложениях для обработки видео сторонних производителей, включая Adobe Premiere Pro, Apple Final Cut Pro и Avid Media Composer. Воспользуйтесь преимуществами рабочих процессов HLG, PQ, HDR10 при трансляции и публикации и с легко переключайтесь между цветовыми пространствами 709, BT2020 и P3.



Поддержка Closed Caption 4K

Программное обеспечение AJA Control Room

• Поддерживает CEA-608 или 608-в-708 через прошивку извлечения ANC.

Плагины Avid и Adobe

• Поддерживаются все субтитры на основе SMPTE-291 (ANC).
• Adobe Premiere Pro поддерживает собственный формат 708, если доступны raw-данные.
• Avid Media Composer поддерживает активное видео ANC (строка 21) или ANC через экстрактор/вставку ANC (вплоть до UltraHD/4K).

AJA Developer SDK

Разработчики, которые хотят использовать SDK мирового класса AJA, могут выбрать один из двух различных методов, чтобы получить доступ и начать использовать свой творческий потенциал для работы с этим мощным набором инструментом. SDK AJA доступен для Windows, Linux и macOS, включая рабочие станции на основе новейших чипов Apple.

Для самого быстрого и простого способа начать работу с основным AJA SDK мы рекомендуем путь AJA Open Source Developer, который находится под лицензией MIT и размещается через GitLab.

Для доступа к AJA SDK, включая собственные технологии AJA, мы рекомендуем пройти программу AJA Developer Program. Доступ к нему осуществляется через специальную страницу разработчика AJA SDK и требует подписанного соглашения.

Разработчик вполне может начать путь с AJA Open Source Developer и при необходимости подать заявку на регистрацию в программе разработчика AJA.

Встроенный микроконтроллер

OEM-разработчики AJA могут запускать код непосредственно на KONA X с помощью встроенного микроконтроллера.

Совместимость KONA X с ОС

• macOS 13. x (Ventura), macOS 13. x (Monterey), macOS 11. x (Big Sur), macOS 10.15 (Catalina), macOS 10.14 (Mojave), and macOS 10.13 (High Sierra).
  Примечание. Некоторый функционал может быть недоступен в устаревших версиях macOS
• Linux Ubuntu 20.04 LTS, 22.04
• Linux Rocky 8.5 и Rocky 9.1
• Windows 11, 10 и обновления.

Характеристики:

Видеоформаты SDI
(4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60  (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60  (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60  (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30  (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60  (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30  (HD) 1920×1080i 50, 59.94, 60  (HD) 1280×720p 50, 59.94, 60  (SD) 625i 50  (SD) 525i 59.94
Видеоформаты HDMI
(4K CEA) 4096×2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60  (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60  (2K CEA) 2048×1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60  (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60  (HD) 1920×1080i 50, 59.94, 60  (VESA DMT) 1600×1200p 60  (VESA DMT) 1280×1024p 60  (HD) 1280×720p 50, 59.94, 60  (VESA DMT) 1024×768p 60  (VESA DMT) 800×600p 60  (SD) 625i 50  (SD) 525i 59.94  (VESA DMT) 640×480p 60
Ввод цифрового видео
12G-SDI, SMPTE-2082, 12-bit, 10-bit  YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit до 30p  6G-SDI, SMPTE-2081, 10-bit  3G-SDI, SMPTE 425  RGB 4:4:4 12-bit, YCbCr 4:2:2 10-bit  1.5G-SDI, SMPTE 292M  Single Link HD-SDI YCbCr 4:2:2 10-bit  270 Mbps SDI, SMPTE 259M-C  YCbCr 4:2:2 10-bit, 8-bit  HDMI v2.0  30/36-bits/pixel, RGB or YUV, 6 Gbps на цветовой компонент  4K, UltraHD, 2K, HD и SD  YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit до 30p  Полноразмерные коннекторы BNC и HDMI  HDMI входы и выходы поддерживают VESA (DMT) растры с ограниченной частотой
Вывод цифрового видео
12G-SDI, SMPTE-2082, 12-bit, 10-bit  YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit до 30p  6G-SDI, SMPTE-2081, 10-bit  3G-SDI, SMPTE 425  RGB 4:4:4 12-bit, YCbCr 4:2:2 10-bit  1.5G-SDI, SMPTE 292M  Single Link HD-SDI YCbCr 4:2:2 10-bit  270 Mbps SDI, SMPTE 259M-C  YCbCr 4:2:2 10-bit, 8-bit  HDMI v2.0  30/36-bits/pixel, RGB or YUV, 6 Gbps на цветовой компонент  4K, UltraHD, 2K, HD, and SD  YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit до 30p  Полноразмерные коннекторы BNC и HDMI  HDMI входы и выходы поддерживают VESA (DMT) растры с ограниченной частотой
